Toyota YARIS 电子燃油喷射系统 — Figure 8404

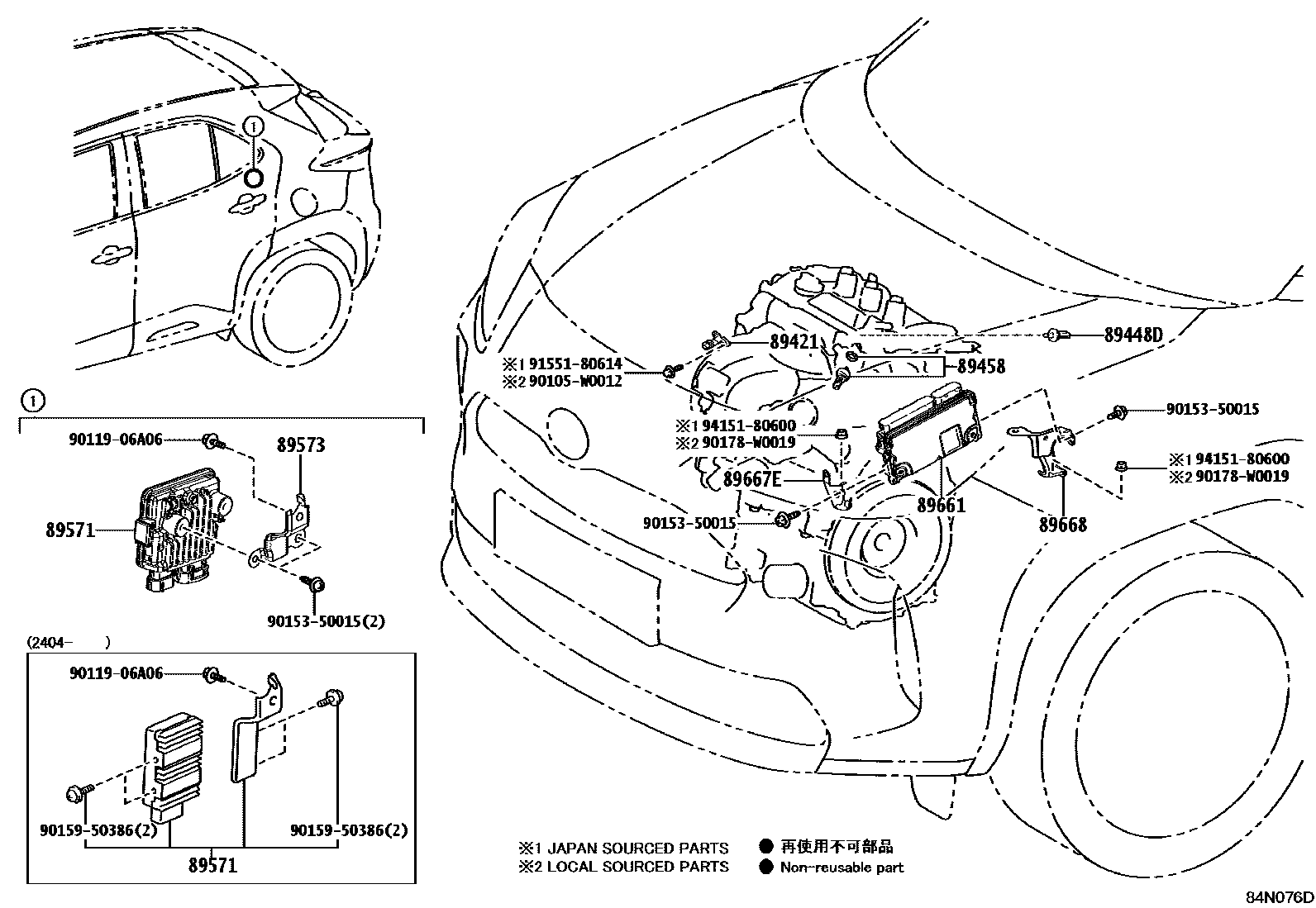

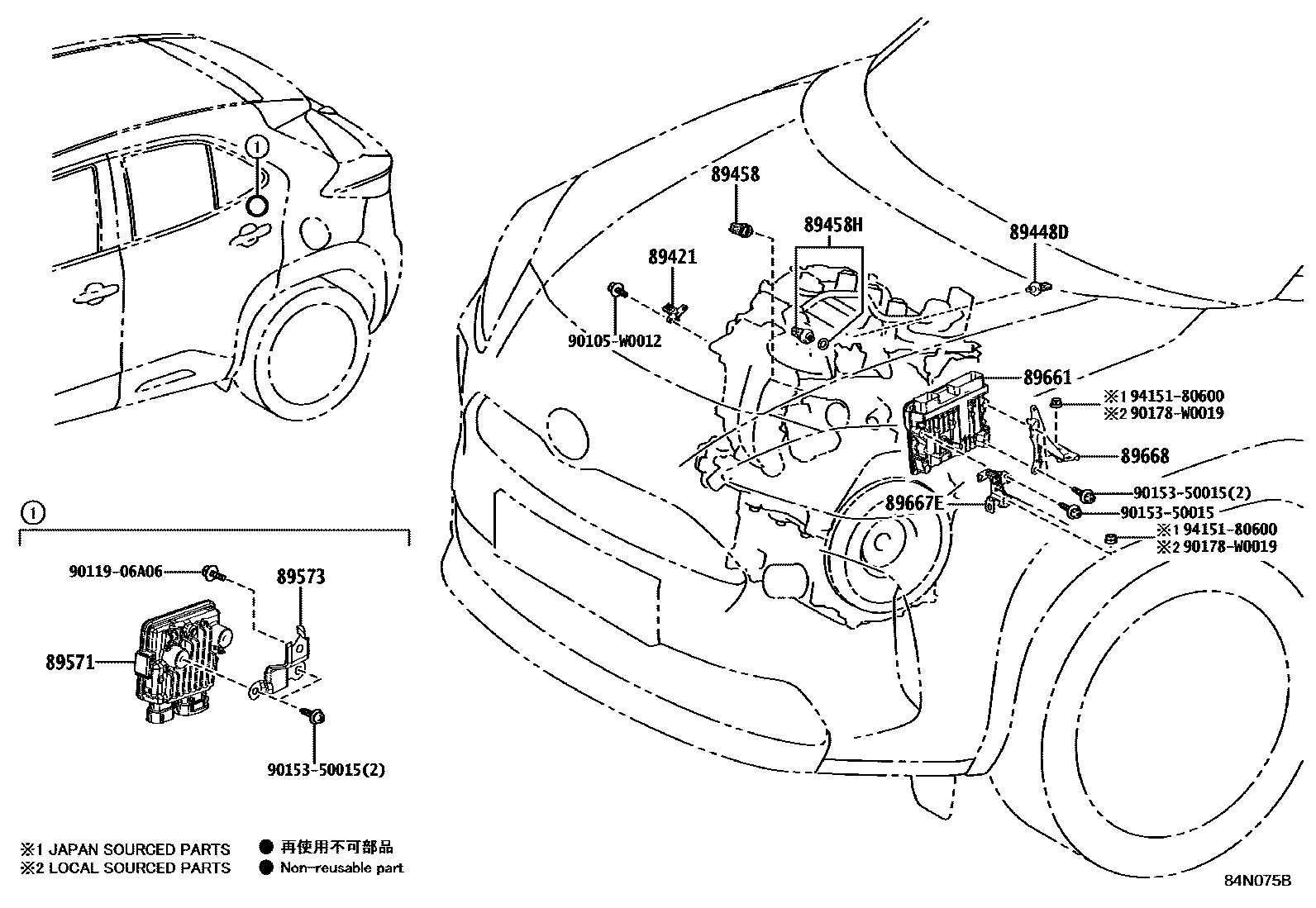

Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-33010 |
| 89448D | CAPTEUR, PRESSION & TEMPERATURE HUILE | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 · 89458-33041 · 89458-33042 |
| 89458H | CAPTEUR, PRESSION ESSENCE, NO.2 | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89570-52080 · 89571-10010 · 89571-K0010 |
| 89573 | Fuel pump control ECU bracket | 89573-K0010 |
| 89661 | Engine control ECU | 89661-0U830 · 89661-0U831 · 89661-0U840 · 89661-0U841 · 89661-0U850 · 89661-0U851 · 89661-0U880 · 89661-0U890 · 89661-0UA00 · 89661-0UA10 · 89661-0UA40 · 89661-0UB80 · 89661-0UF20 · 89661-0UF30 · 89661-0UF40 · 89661-0UJ30 |
| 89667E | No. 1 engine control ECU bracket | 89667-K0010 · 89667-K0020 |
| 89668 | No. 2 engine control ECU bracket | 89668-0D280 · 89668-0D300 · 89668-K0020 |
