Toyota YARIS 开关和继电器和ECU — Figure 8401
Toyota YARIS EPC diagram 8401, 开关和继电器和ECU, with 16 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28300 | Starter relay assembly | 28300-21020 |
| 28371 | No. 1 ignition relay | 90987-02027 |
| 28371K | RELAIS, PC | 90987-02027 |

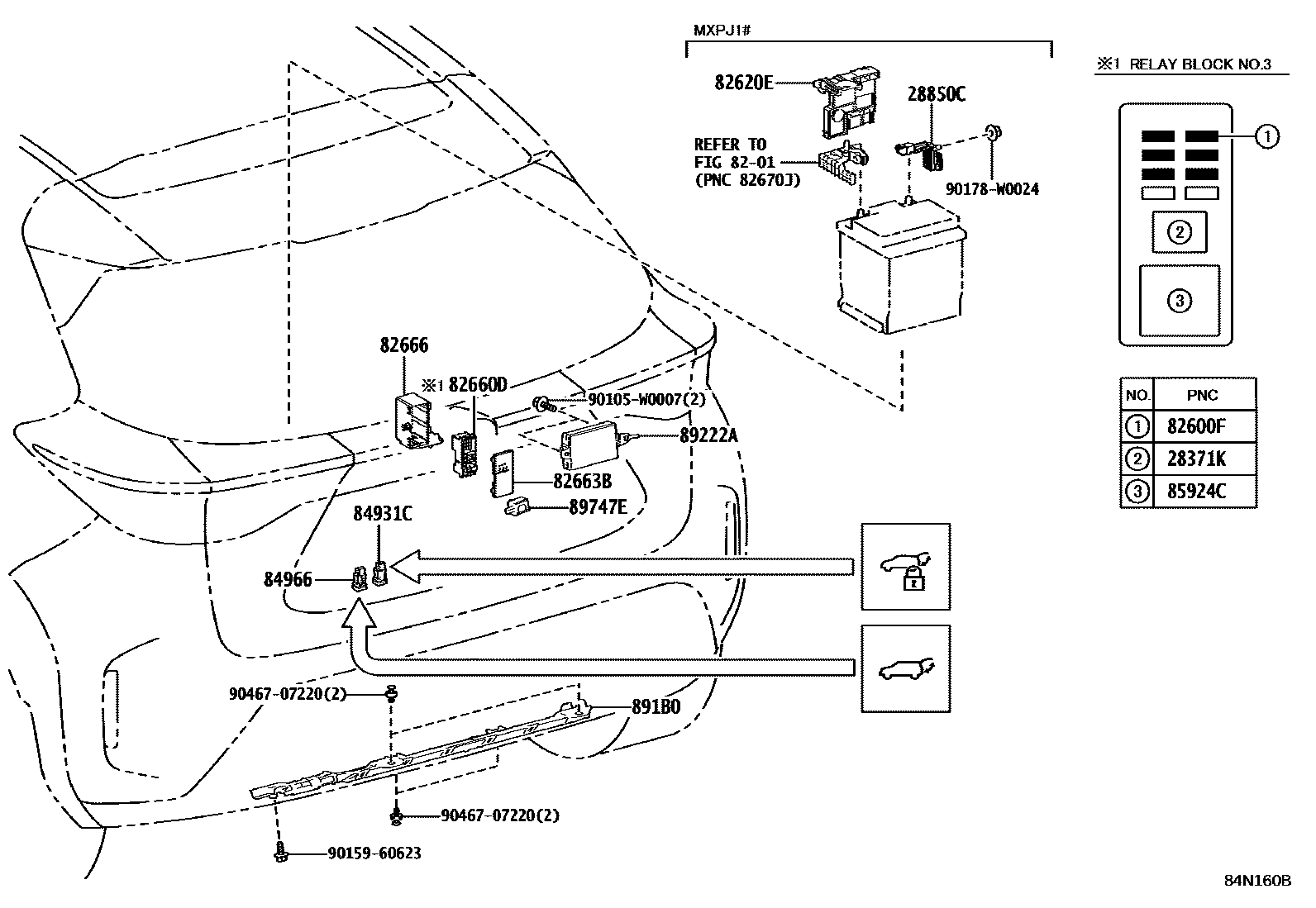

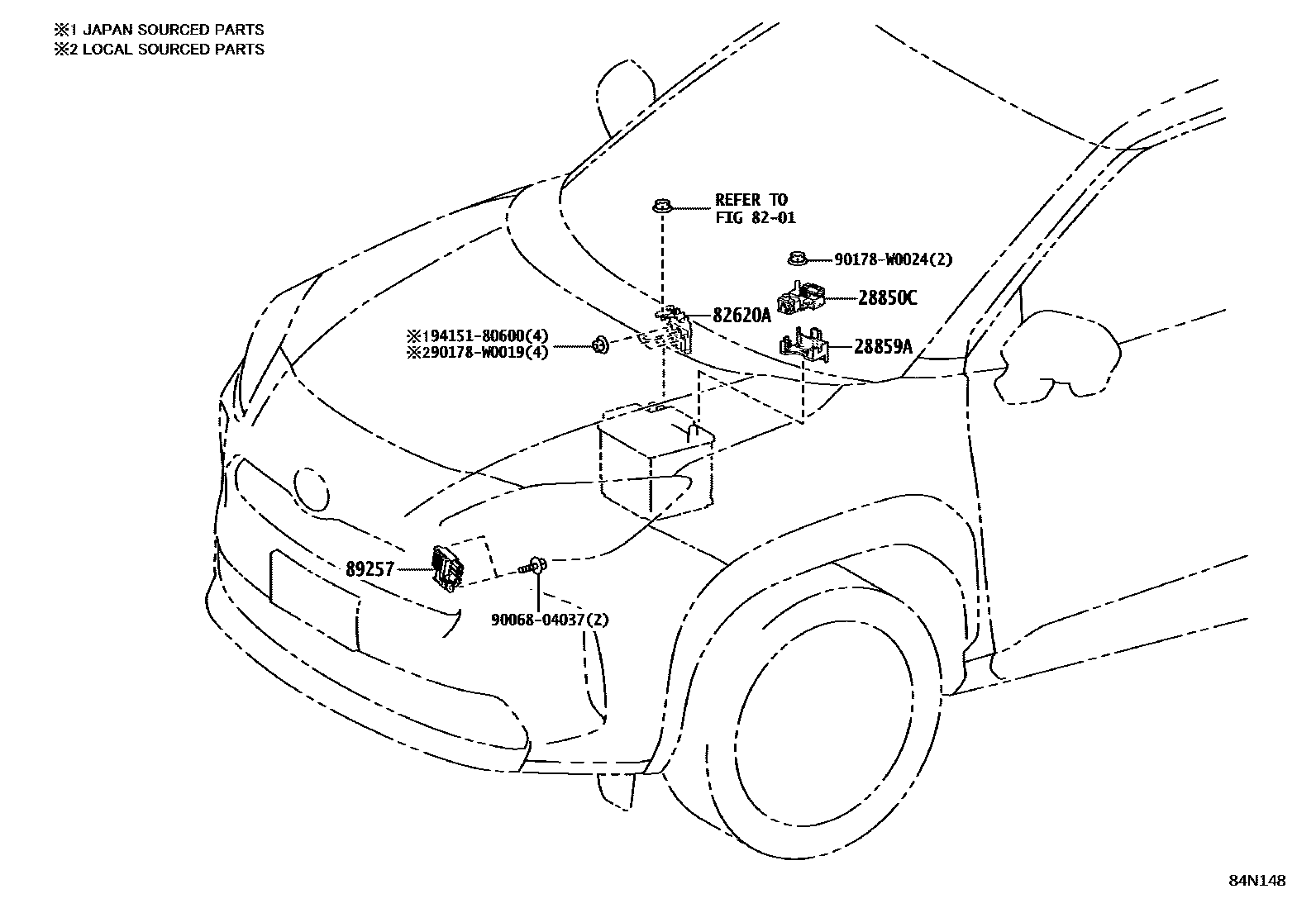

| 28850C | ENS. CAPTEUR, ETAT BATTERIE | 28850-K0010 · 28850-K0020 |
| 28859A | SUPPORT, CAPTEUR D'INTENSITE DE BATTERIE | 28859-K0020 |
| 69065A | Air bag cut-off switch lock cylinder sub-assembly | 69065-02010 · 69065-0H030 |
| 82210M | fuse | 90982-08274 |

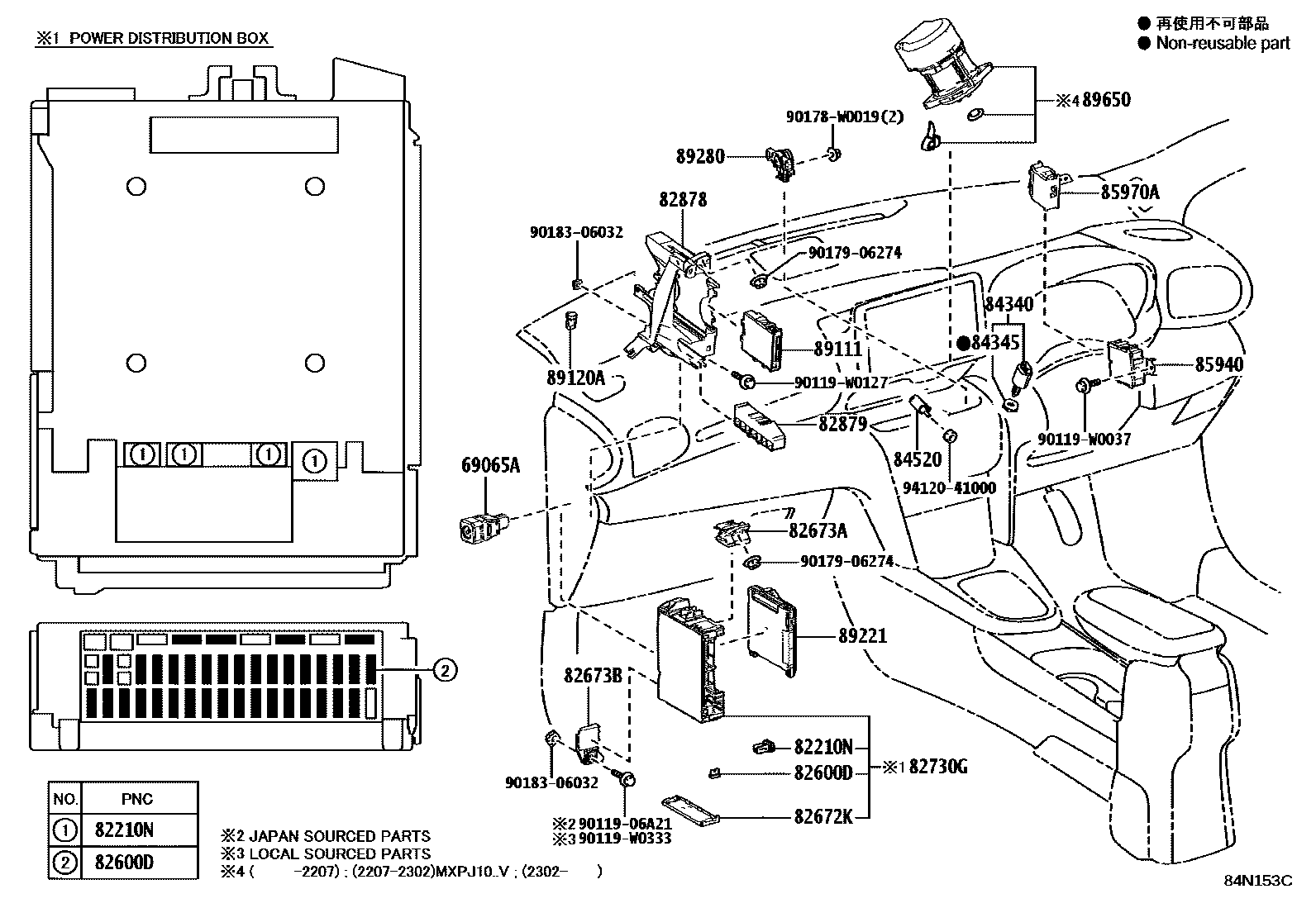

| 82210N | Instrument panel fuse | 90982-08306 · 90982-08311 |
| 82210P | Engine room fuse | 90982-08294 · 90982-08295 · 90982-08296 · 90982-08299 · 90982-08300 · 90982-08301 · 90982-08302 · 90982-08303 · 90982-08304 · 90982-08305 · 90982-08307 · 90982-08308 |
| 82600D | Dashboard fuse | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 · 90982-09025 |
| 82600E | Engine room fuse | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 · 90982-09025 |
| 82600F | Spare fuse | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 · 90982-09025 |
| 82610A | Fuse box assembly | 82610-K0010 · 82610-K0020 |
| 82610C | Fuse box assembly | 82610-K0030 |
