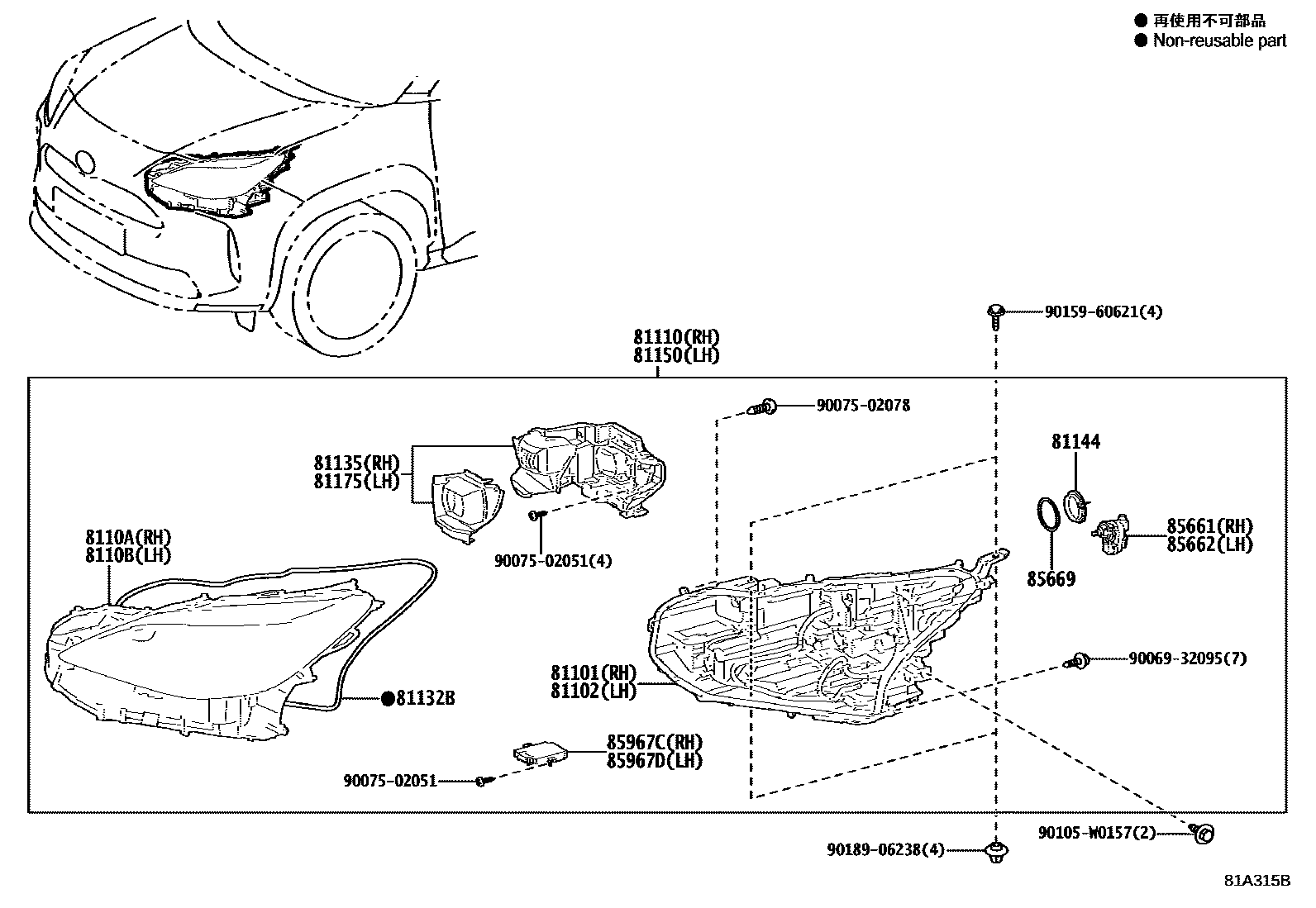

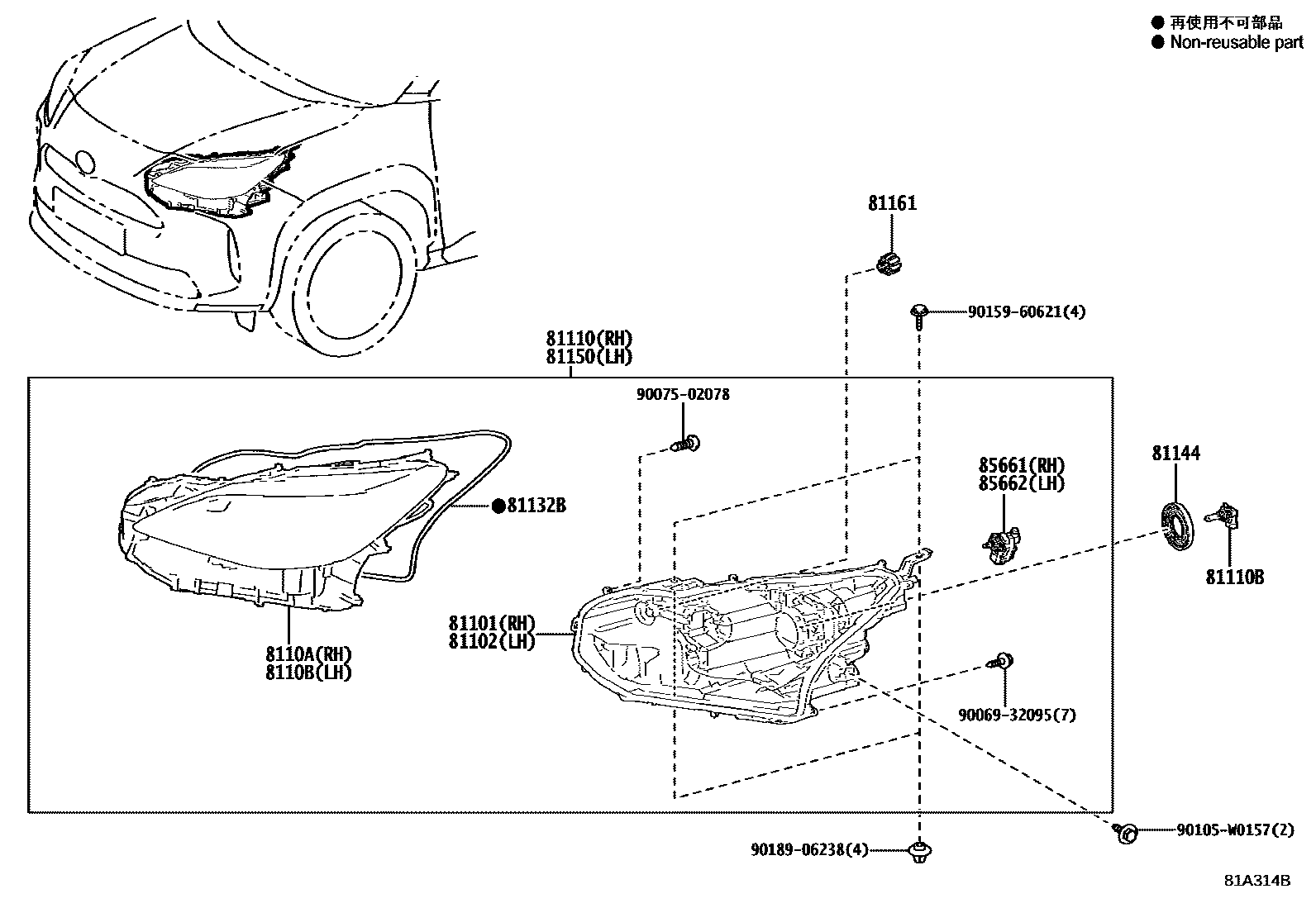

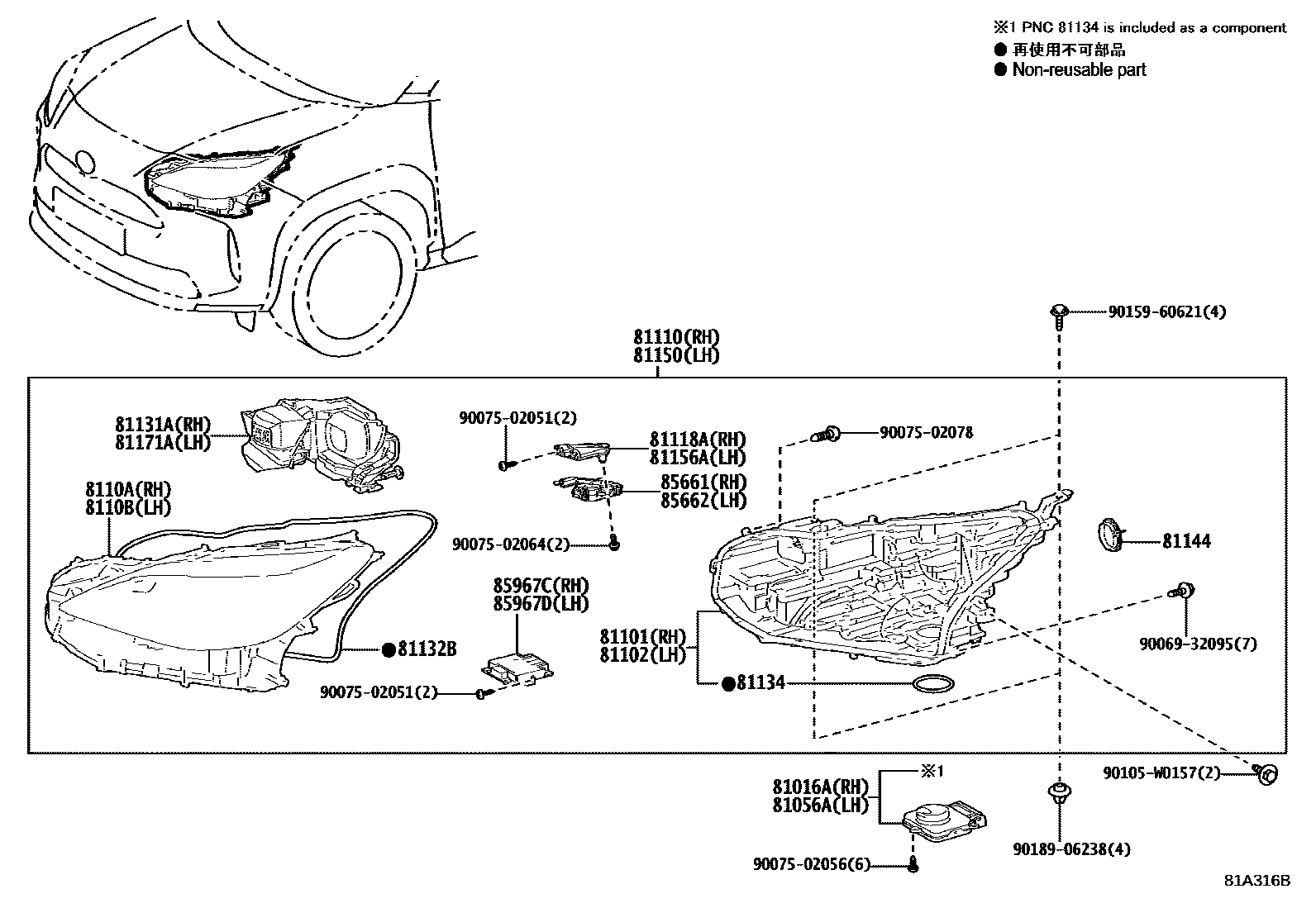

Toyota YARIS Headlamp — Figure 8101
Toyota YARIS EPC diagram 8101, Headlamp, with 3 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81016A | SOUS-ENS.ORDINATEUR, PROJECTEUR AVANT, DROIT | 81016-0DM90 · 81016-0DP70 |
| 81056A | SOUS-ENS.ORDINATEUR, PROJECTEUR AVANT, GAUCHE | 81056-0DM90 · 81056-0DP70 |
| 81101 | SS-ENS. LOGEMENT, PHARE, MD | 8111B-0DM90 · 8111B-0DP30 · 8111B-0DP40 · 8111B-0DP50 · 8111B-0DP60 · 8111B-0DP70 · 8111B-0DP80 |
| 81102 | SS-ENS. LOGEMENT, PHARE, MG | 8115B-0DM90 · 8115B-0DP30 · 8115B-0DP40 · 8115B-0DP50 · 8115B-0DP60 · 8115B-0DP70 · 8115B-0DP80 |
| 8110A | SOUS-ENS. OPTIQUE, PHARE, MD | 8110A-0DP30 · 8110A-0DP50 |
| 8110B | SOUS-ENS. OPTIQUE, PHARE, MG | 8110B-0DP30 · 8110B-0DP50 |
| 81110 | Right headlight assembly | 81110-0DP50 · 81110-0DP51 · 81110-0DP60 · 81110-0DP61 · 81130-0DP30 · 81130-0DP40 · 81145-0DM90 · 81145-0DP70 · 81145-0DP80 |
| 81110B | Bulb (for headlight No. 1) | 90981-13091 |
| 81118A | Right headlight bracket | 81118-78240 |
| 81131A | Right headlight assembly assembly | 81130-0DM90 · 81130-0DP70 · 81130-0DP80 |
| 81132B | Headlight cover gasket | 81132-50590 |
| 81134 | headlight gasket | 90075-23003 |
| 81135 | Right headlight assembly | 81130-0DP50 · 81130-0DP60 |
| 81144 | No. 1 headlight cover | 90075-65006 · 90075-66017 |
| 81150 | Left headlight assembly | 81150-0DP50 · 81150-0DP51 · 81150-0DP60 · 81150-0DP61 · 81170-0DP30 · 81170-0DP40 · 81185-0DM90 · 81185-0DP70 · 81185-0DP80 |
| 81156A | Left headlight bracket | 81118-78240 |
| 81161 | LED, FEU DE GABARIT | 8158A-12260 |
| 81171A | Left headlight assembly assembly | 81170-0DM90 · 81170-0DP70 · 81170-0DP80 |
| 81175 | Left headlight assembly | 81170-0DP50 · 81170-0DP60 |
| 85661 | Right headlight beam height adjustment motor | 85661-0D050 · 85661-45010 |
| 85662 | Left headlight beam height adjustment motor | 85661-0D050 · 85691-45010 |
| 85669 | Headlight beam height adjustment motor base seal | 90075-23006 |
| 85967C | ORDINATEUR, LED COMMANDE ECLAIRAGE, MD | 85967-48100 · 8596A-0D020 · 8596A-0D021 |
| 85967D | ORDINATEUR, LED COMMANDE ECLAIRAGE, MG | 85967-48090 · 8596A-0D010 · 8596A-0D011 |
