Toyota YARIS Floor stringers — Figure 5305

Toyota YARIS EPC diagram 5305, Floor stringers, with 3 images and 27 PNC and OE references.

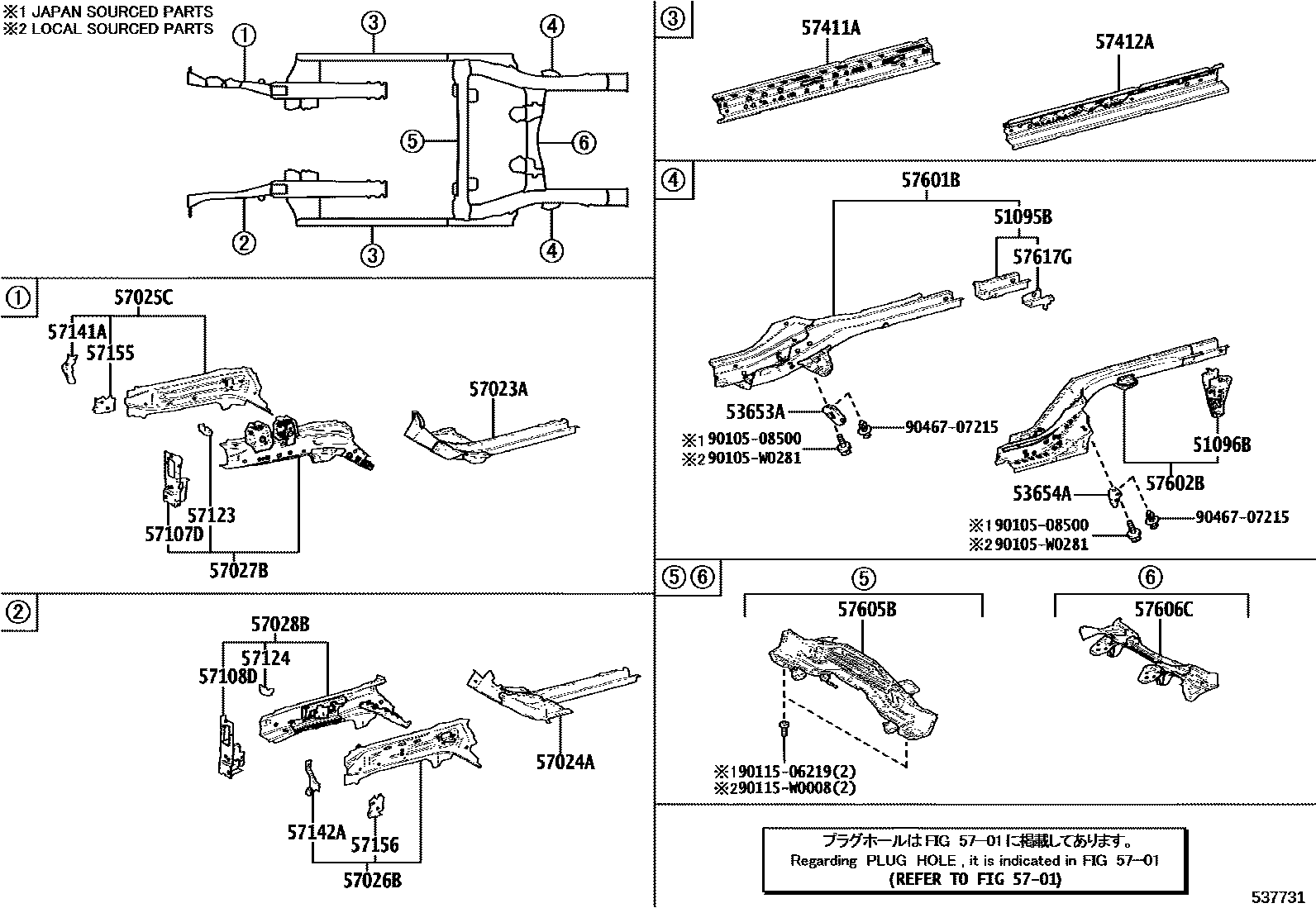

Toyota YARIS Floor stringers EPC diagram — 537731
Floor stringers — 537731 (202107 – 999999)

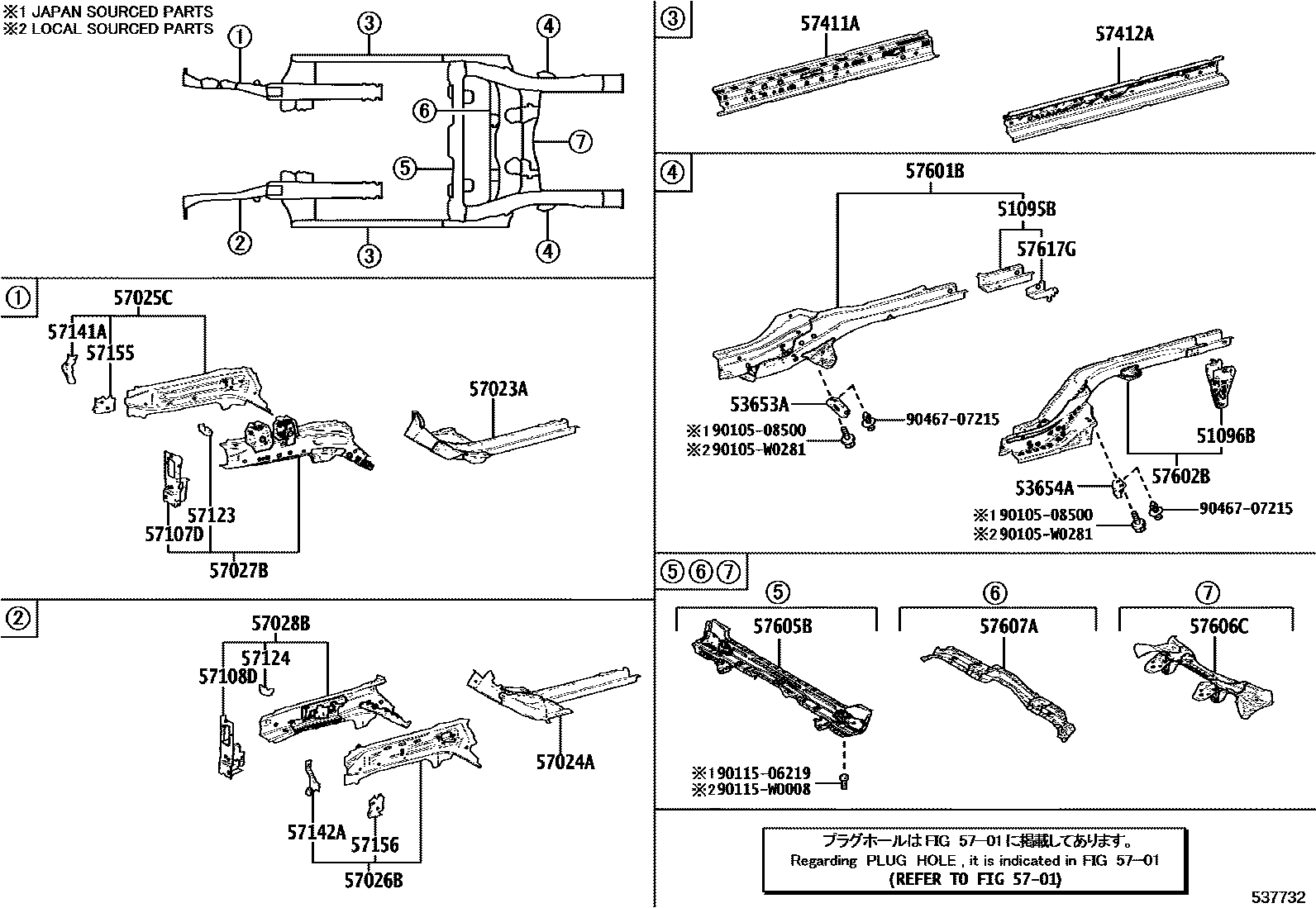

Toyota YARIS Floor stringers EPC diagram — 537732
Floor stringers — 537732 (202107 – 999999)

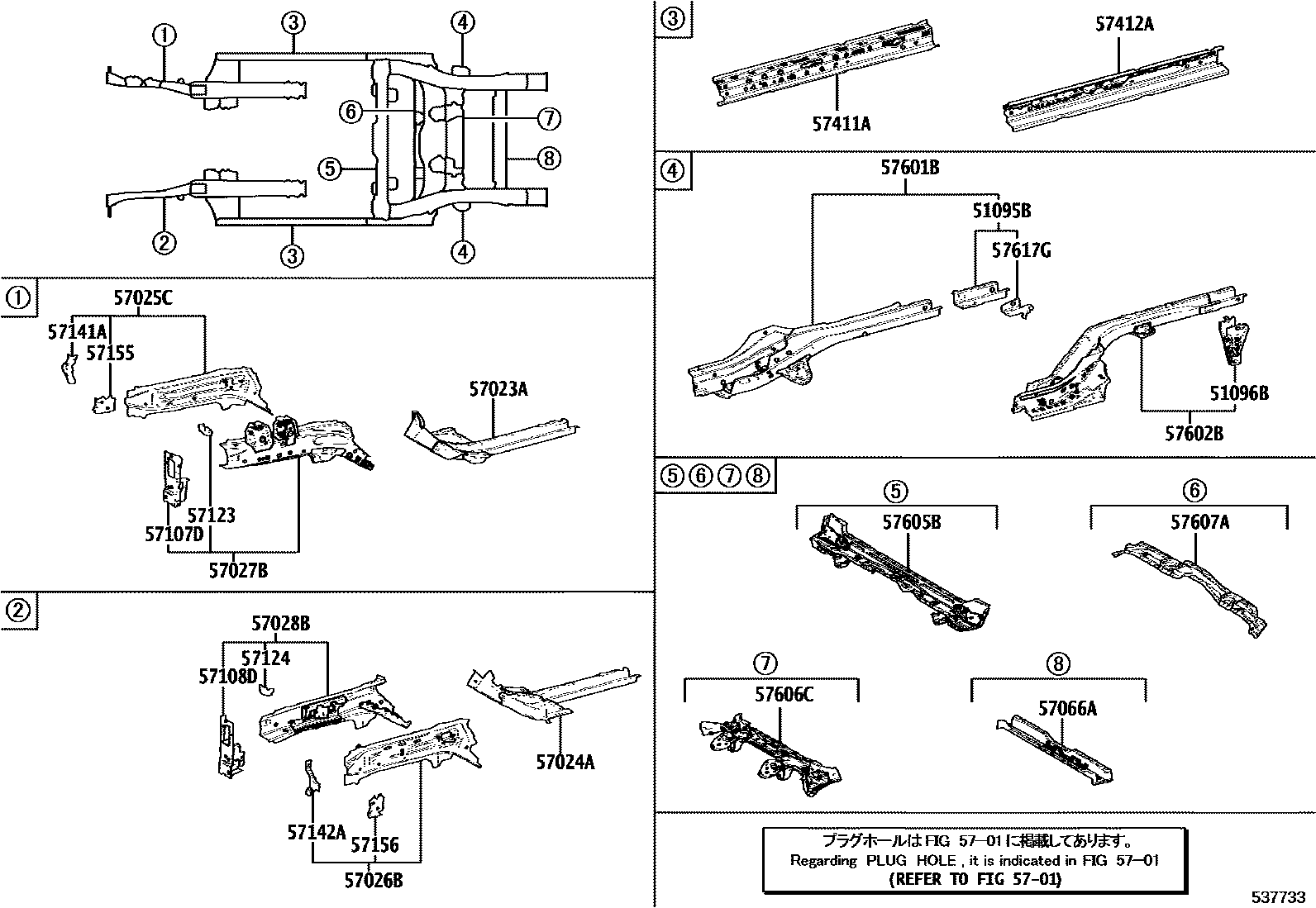

Toyota YARIS Floor stringers EPC diagram — 537733
Floor stringers — 537733 (202107 – 999999)

PNC and OE references

PNCPart nameOE numbers
51095BRight rear transport hook sub-assembly51095-0D040 · 51095-K2010
51096BLeft rear transport hook sub-assembly51096-K0010
53653ARear suspension right lower bracket53653-K0010
53654ARear suspension left lower bracket53654-K0010
57023ARight rear longitudinal beam sub-assembly57023-0D230
57024ALeft rear longitudinal beam sub-assembly57024-0D210
57025CRight front outer longitudinal beam sub-assembly57025-K0010
57026BLeft front outer longitudinal beam sub-assembly57026-K0010
57027BRight front inner longitudinal beam sub-assembly57027-K0010
57028BLeft front inner longitudinal beam sub-assembly57028-K0010
57066ARear floor No. 6 cross member sub-assembly57066-0D010
57107DFront bumper right side installation reinforcement sub-assembly57107-K0010
57108DFront bumper left side installation reinforcement sub-assembly57108-K0010
57123Right front longitudinal beam bracket57123-K0010
57124Left front longitudinal beam bracket57124-K0010
57141AFront bumper arm right bracket57141-K0010
57142AFront bumper arm left bracket57142-K0010
57155No. 3 right front longitudinal beam reinforcement57155-K0010
57156No. 3 left front longitudinal beam reinforcement57156-K0010
57411AFloor right inner longitudinal beam57401-K2010
57412AFloor left inner longitudinal beam57402-K2010
57601BRear floor right front longitudinal beam sub-assembly57601-0D480 · 57601-0D490
57602BRear floor left front longitudinal beam sub-assembly57602-0D440 · 57602-0D450
57605BRear floor No. 1 cross member sub-assembly57605-K0010 · 57605-K0030
57606CRear floor No. 2 cross member sub-assembly57606-0D170 · 57606-0D190
57607ARear floor No. 3 cross member sub-assembly57607-K0010
57617GDISPOSITIF RETENUE BRAS DE PARE-CHOCS ARRIERE57617-K0010
