Toyota YARIS 前桥控制臂和转向节 — Figure 4802

Toyota YARIS EPC diagram 4802, 前桥控制臂和转向节, with 1 images and 24 PNC and OE references.

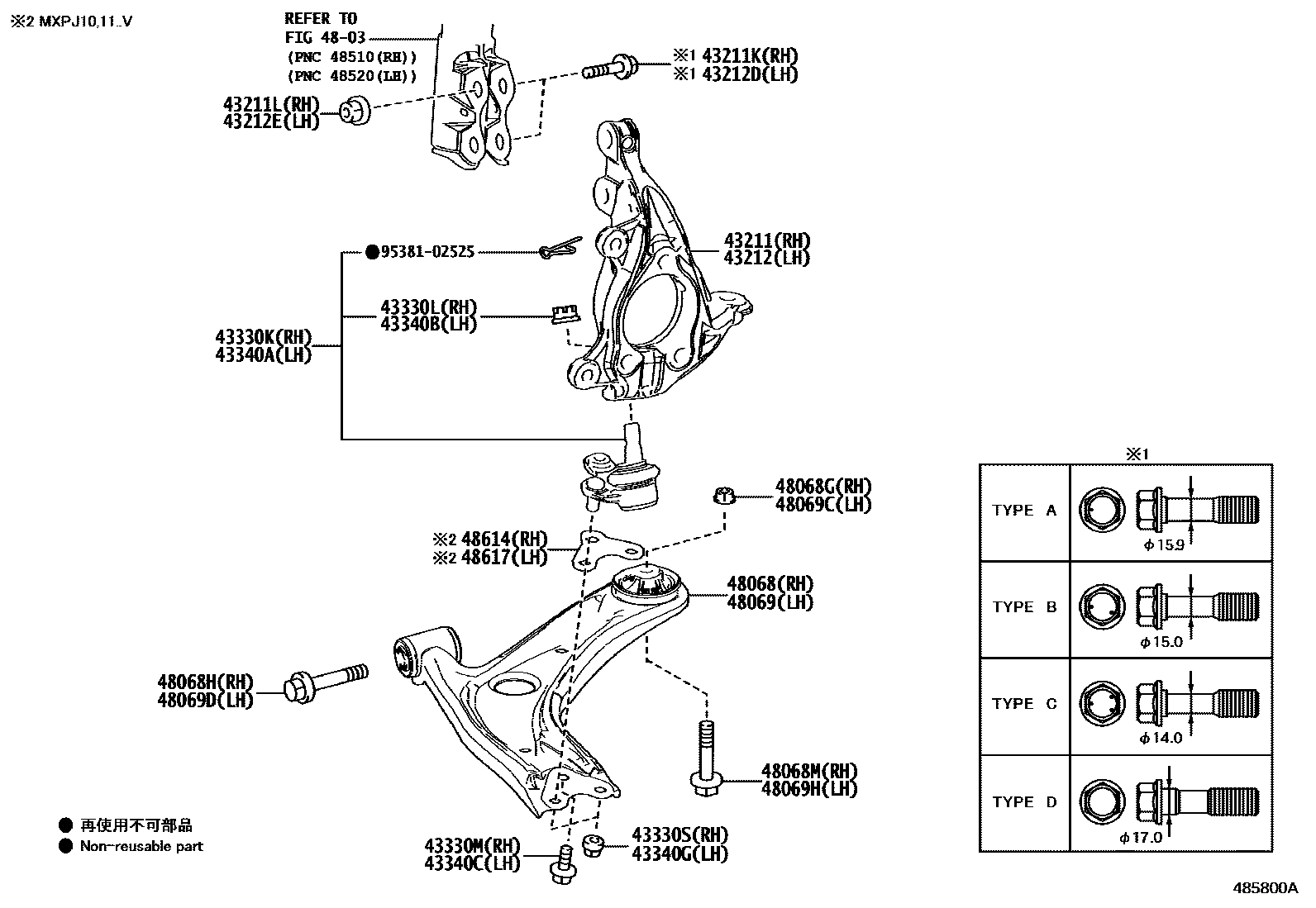

Toyota YARIS 前桥控制臂和转向节 EPC diagram — 485800A
前桥控制臂和转向节 — 485800A (202107 – 999999)

PNC and OE references

PNCPart nameOE numbers
43211Right steering knuckle43211-02410
43211KBolt (for right steering knuckle)90105-17013 · 90105-17014 · 90105-17015 · 90105-17021 · 90105-W0327
43211LNut (for right steering knuckle)90178-17002
43212left steering knuckle43212-02410
43212DBolt (for left steering knuckle)90105-17013 · 90105-17014 · 90105-17015 · 90105-17021 · 90105-W0327
43212ENut (for left steering knuckle)90178-17002
43330KRight front lower ball joint assembly43330-09A50 · 43330-09B80
43330LCastle nut (for right front lower ball joint)90171-14003
43330MBolt (for right front lower ball joint)90105-12407 · 90105-W0320 · 91552-L1225
43330SNut (for right front lower ball joint)90178-12019
43340ALeft front lower ball joint assembly43330-09A50 · 43330-09B80
43340BCastle nut (for left front lower ball joint)90171-14003
43340CBolt (for left front lower ball joint)90105-12407 · 90105-W0320 · 91552-L1225
43340GNut (for left front lower ball joint)90178-12019
48068Right front suspension No. 1 lower arm sub-assembly48068-K0020
48068GNut (for right front suspension No. 1 lower arm)90178-W0045 · 90179-14068
48068HBolt (for right front suspension No. 1 lower arm)90119-14193 · 90119-W0365
48068MBolt (for right front suspension No. 2 lower arm)90119-14180 · 90119-W0279
48069Left front suspension No. 1 lower arm sub-assembly48069-K0020
48069CNut (for left front suspension No. 1 lower arm)90178-W0045 · 90179-14068
48069DBolt (for left front suspension No. 1 lower arm)90119-14193 · 90119-W0365
48069HBolt (for left front suspension No. 2 lower arm)90119-14180 · 90119-W0279
48614Right No. 1 arm inner fixation plate48614-0D010
48617Left No. 1 arm internal fixation plate48614-0D010
