Toyota YARIS 油冷却器和配管(HV或FCV) — Figure 3914

Toyota YARIS EPC diagram 3914, 油冷却器和配管(HV或FCV), with 1 images and 9 PNC and OE references.

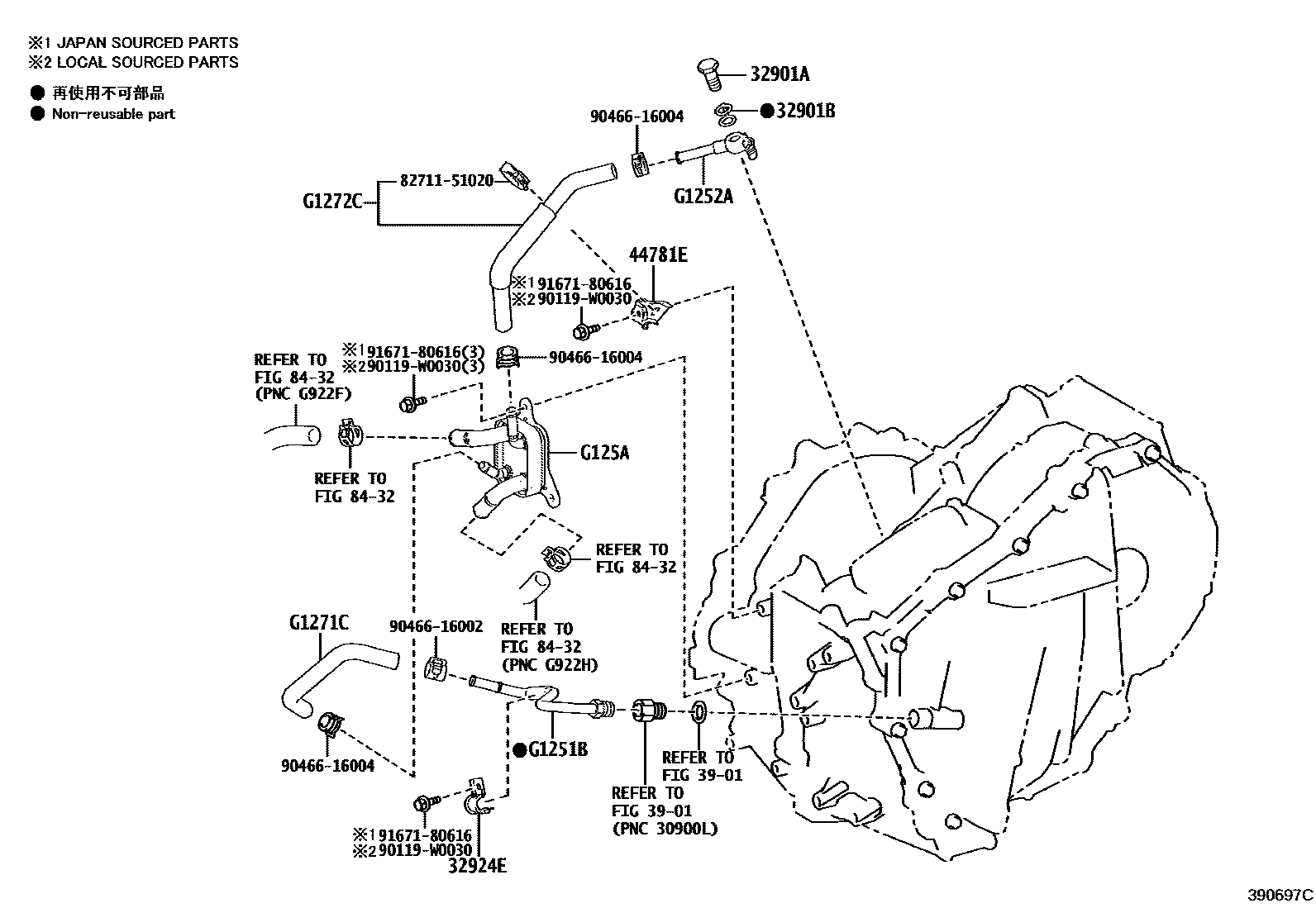

Toyota YARIS 油冷却器和配管(HV或FCV) EPC diagram — 390697C
油冷却器和配管(HV或FCV) — 390697C (202107 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901AConnector bolt (for oil cooler)90401-12039
32901BGasket (for transmission oil cooler connector)90430-12037
32924ENo. 2 transmission oil cooler pipe clamp32924-48010
44781ESUPPORT DE TUYAU FLEXIBLE44781-K0010
G1251BCONDUIT, REFROID. MOTEUR, NO.1G1251-K0010
G1252ACONDUIT, REFROID. MOTEUR, NO.2G1252-K0010
G125ARADIATEUR, REFROIDISSEMENT MOTEURG125A-0D010 · G125A-K0010
G1271CNo. 1 motor cooling hoseG1271-K0010
G1272CNo. 2 motor cooling hoseG1272-K0010
