Toyota YARIS Camshaft & Valve — Figure 1302

Toyota YARIS EPC diagram 1302, Camshaft & Valve, with 2 images and 28 PNC and OE references.

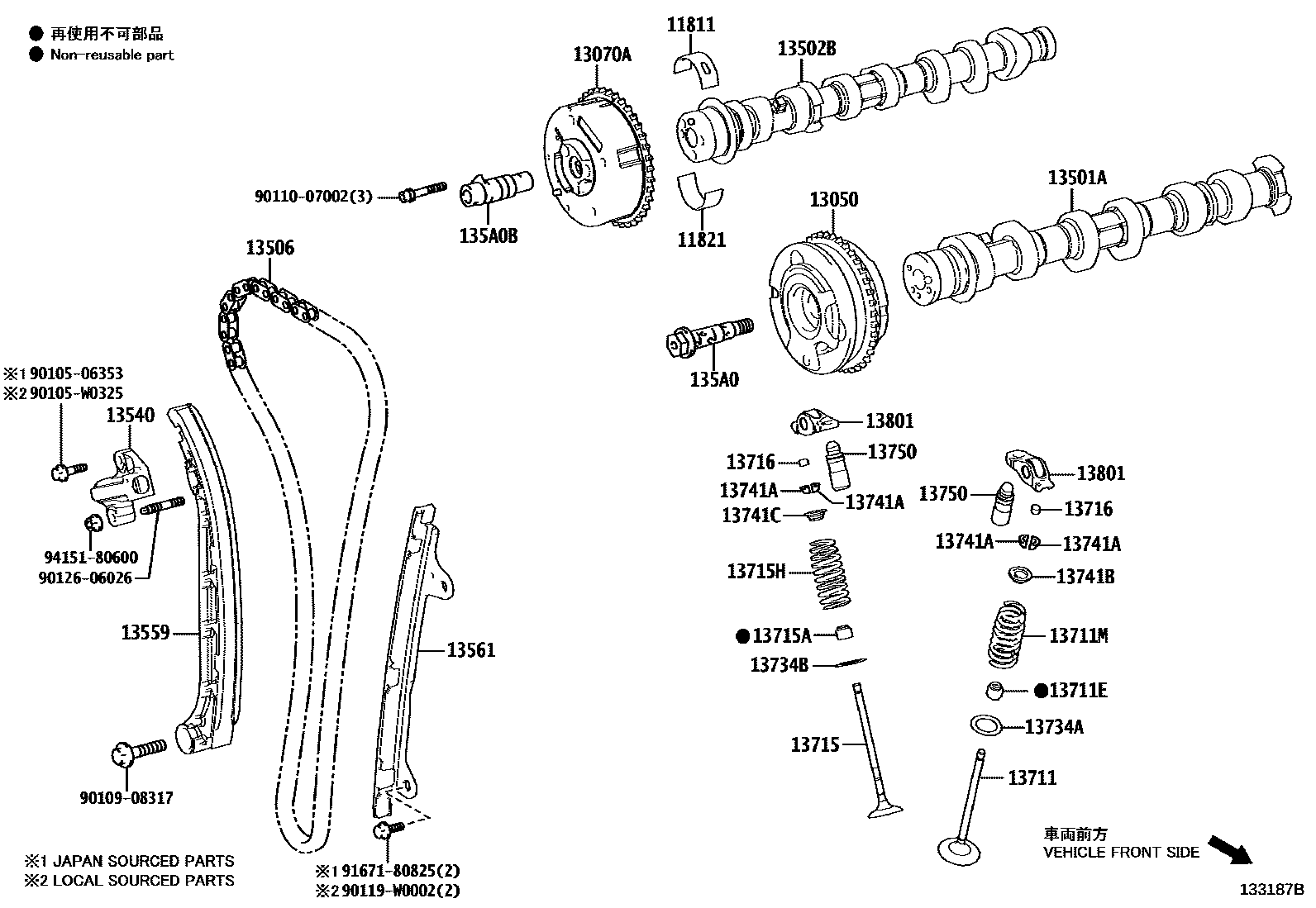

Toyota YARIS Camshaft & Valve EPC diagram — 133187B
Camshaft & Valve — 133187B (202107 – 999999)

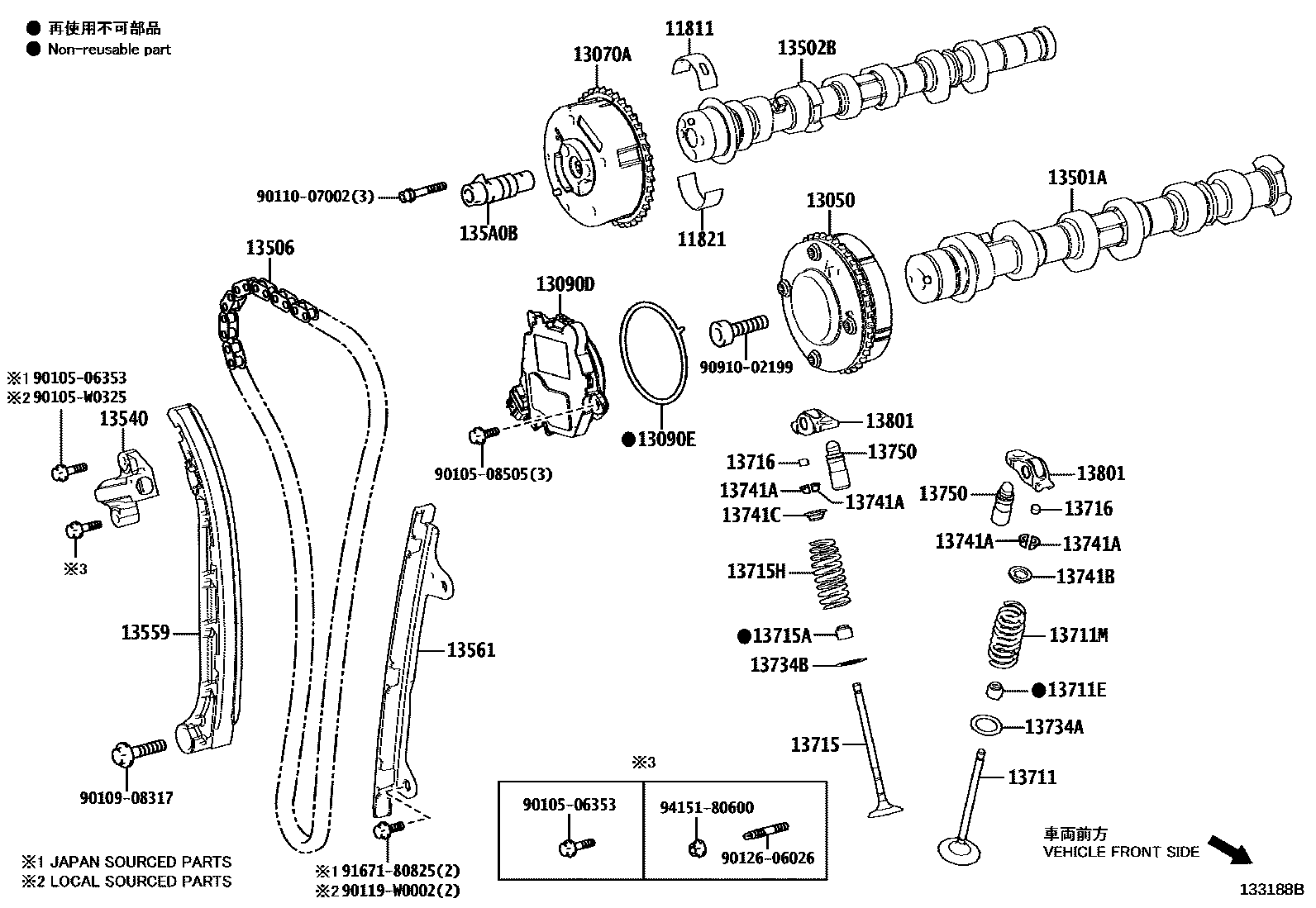

Toyota YARIS Camshaft & Valve EPC diagram — 133188B
Camshaft & Valve — 133188B (202107 – 999999)

PNC and OE references

PNCPart nameOE numbers
11811No. 1 camshaft bearing11811-15010 · 11811-F3050
11821No. 2 camshaft bearing11821-15010 · 11821-F3050
13050Camshaft timing gear assembly13050-15010 · 13050-15020
13070AExhaust camshaft timing gear assembly13070-25030 · 13070-F2040
13090DENS. MOTEUR, COM. AVAN. ALLUM. CAME AVEC EDU13090-25010
13090EJOINT TOR. (DE MOTEUR COM. AVAN. ALLUM. CAME)90301-92005
13501ASS-ENS. ARBRE A CAMES, ADMISSION13501-15070 · 13501-F3010 · 13501-F3020
13502BSS-ENS. ARBRE A CAMES, ECHAPPEMENT13502-15070 · 13502-F3010 · 13502-F3020
13506Chain sub-assembly13506-24020 · 13506-F2030
13540No. 1 chain tensioner assembly13540-15010 · 13540-F3020
13559chain tensioner guide plate13559-15010 · 13559-F3010
13561No. 1 chain shock absorber13561-15010 · 13561-F3020
135A0ENS. BOULON, PIGN CALAGE ARBRE CAMES, CENTR(POUR ADMIS)135A0-31020
135A0BENS. SOUPAPE, DISTRIB ARBRE A CAMES135A0-70020
13711intake valve13711-24040 · 13711-F2050
13711EIntake valve stem oil seal90080-31061 · 90913-02101
13711MRESSORT, COMPRESSION(POUR SOUPAPE ADMISSION)90501-30043 · 90501-32076
13715exhaust valve13715-15090 · 13715-24040 · 13715-F2040 · 13715-F3010
13715AExhaust valve stem oil seal90080-31062 · 90913-02112
13715HRESSORT, COMPRESSION(POUR SOUPAPE ECHAPPEMENT)90501-30043 · 90501-32076
13716valve stem cover13716-25010 · 13716-F2020
13734AIntake valve spring seat13734-62020
13734BExhaust valve spring seat13734-62020
13741AValve spring seat lock plate90913-03028
13741BIntake valve spring seat ring13741-36010
13741CExhaust valve spring seat ring13741-36010
13750Valve lash adjuster assembly13750-25010 · 13750-F2050
13801No. 1 valve rocker arm sub-assembly13801-25010 · 13801-F2050
