Toyota YARIS Engine Mounting — Figure 1107

Toyota YARIS EPC diagram 1107, Engine Mounting, with 3 images and 10 PNC and OE references.

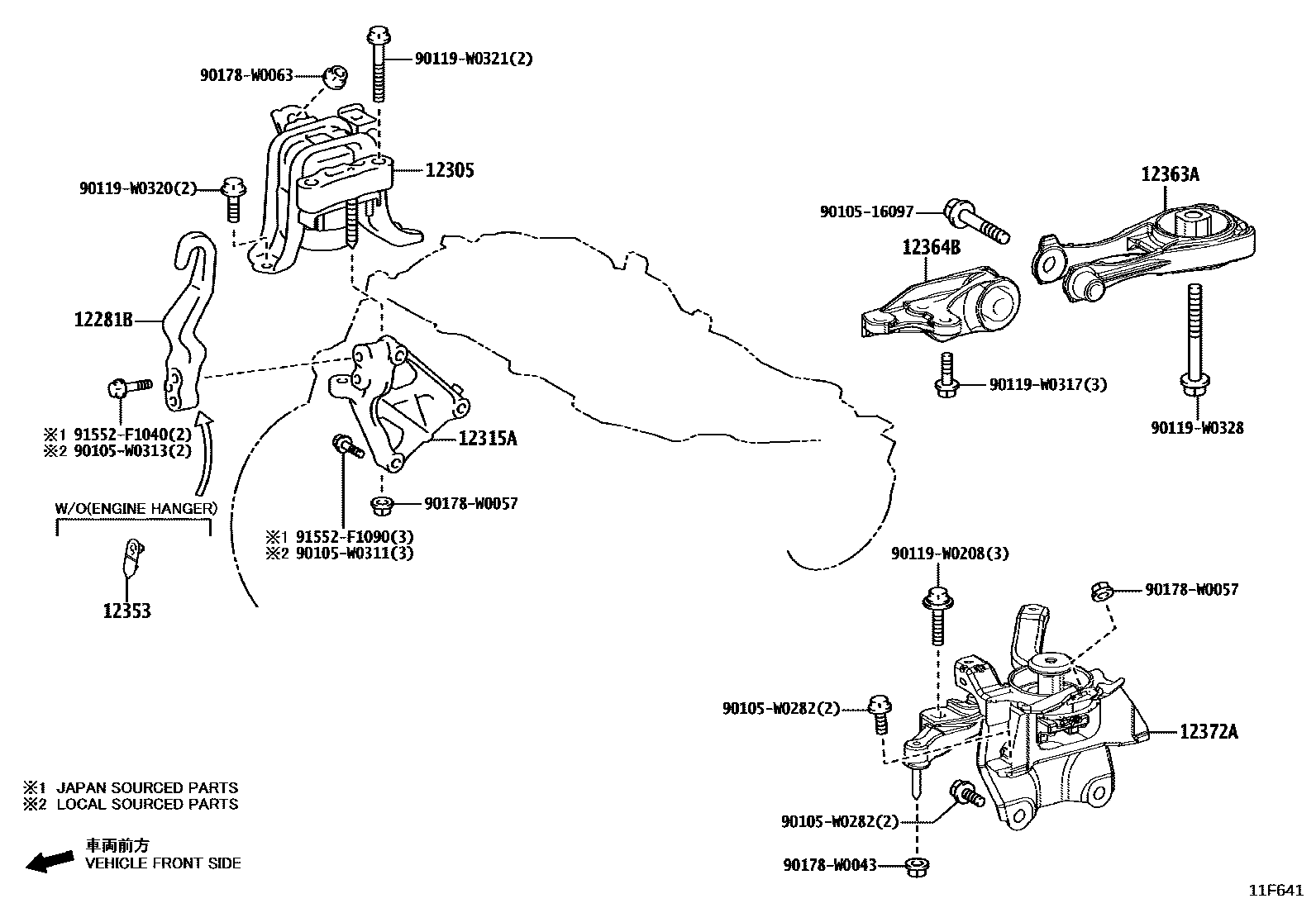

Toyota YARIS Engine Mounting EPC diagram — 11F641
Engine Mounting — 11F641 (202107 – 999999)

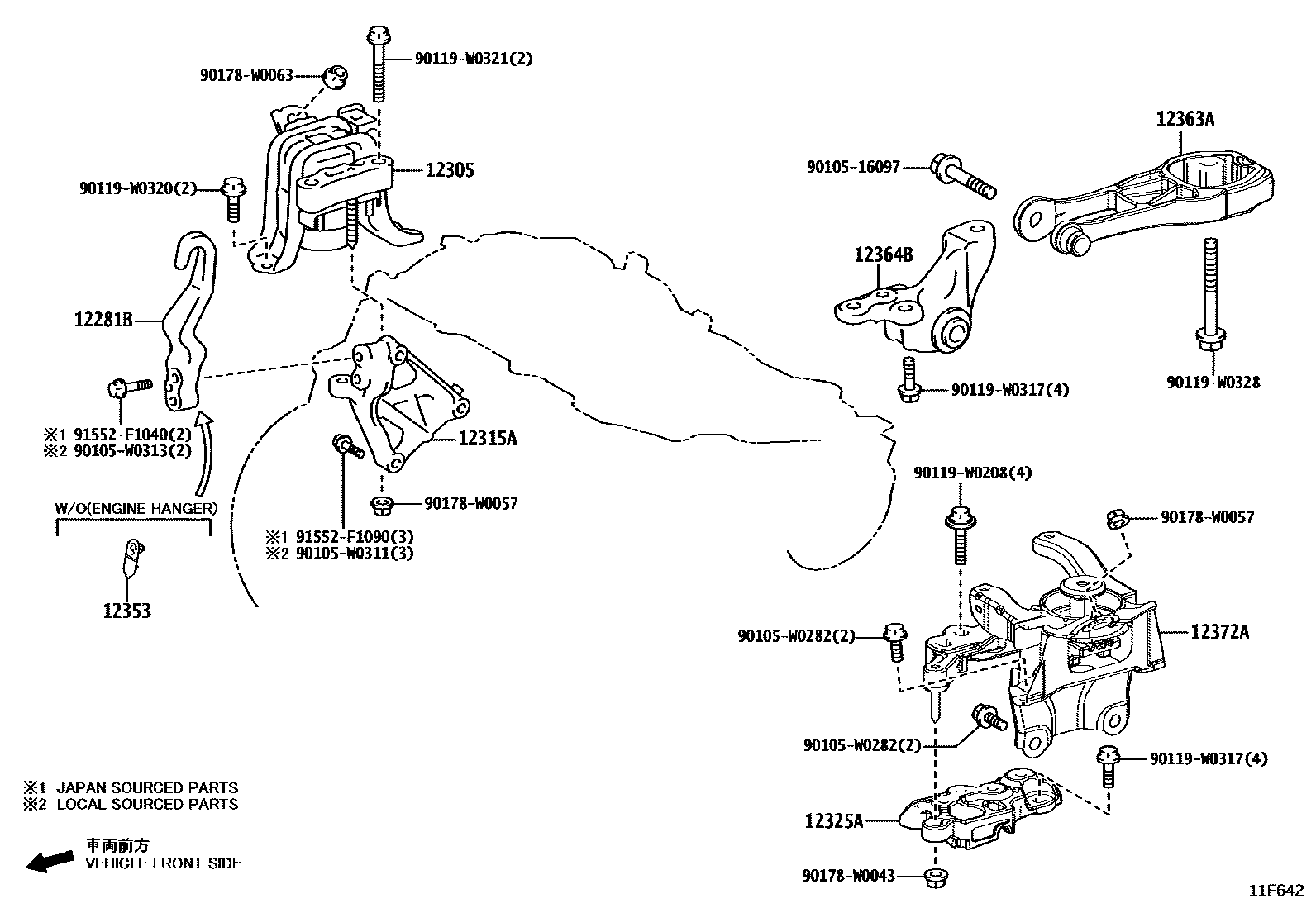

Toyota YARIS Engine Mounting EPC diagram — 11F642
Engine Mounting — 11F642 (202107 – 999999)

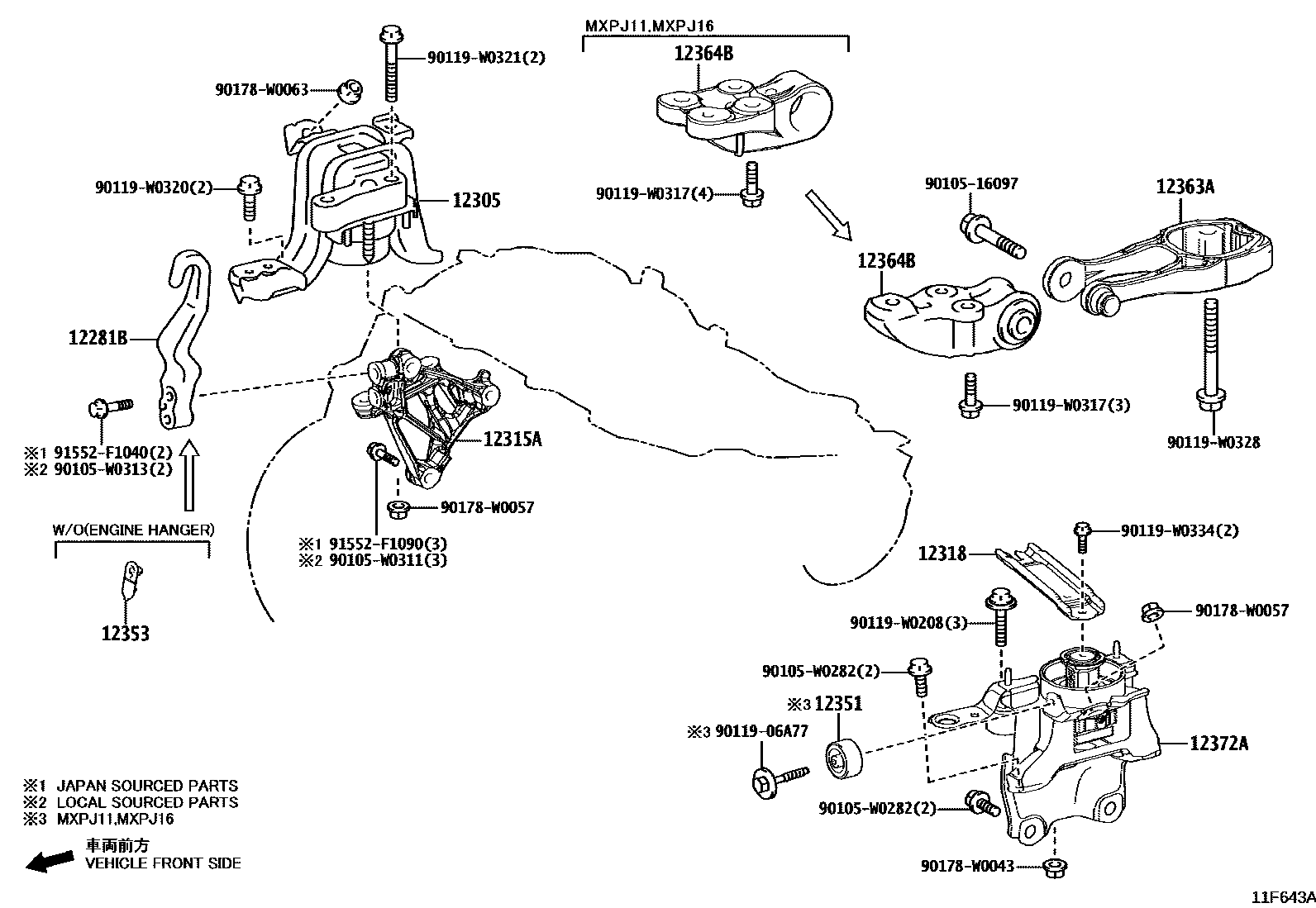

Toyota YARIS Engine Mounting EPC diagram — 11F643A
Engine Mounting — 11F643A (202107 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BCROCHET SUSPENSION MOTEUR NO.112281-25030
12305Engine right side mounting vibration isolation pad sub-assembly12305-K0050 · 12305-K0060
12315AEngine right side mounting bracket (for transversely mounted engine)12315-15100 · 12315-F3010 · 12315-F3020
12318Engine left mounting bracket12318-F3010 · 12318-K0020
12325AEngine left side mounting bracket (for transversely mounted engine)12325-K0020
12351engine mount shock absorber12351-F3010
12353CHAPEAU, SUPPORT FIXATION MOTEUR12353-15010
12363AEngine movement control lever12363-F3060 · 12363-F3070 · 12363-K0060
12364BEngine No. 2 motion control lever12364-F3060 · 12364-F3080 · 12364-F3090 · 12364-F3100
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-15281 · 12372-F3050 · 12372-F3080 · 12372-K0060
