Toyota YARIS 后排座椅和座椅滑轨 — Figure 7102

Toyota YARIS EPC diagram 7102, 后排座椅和座椅滑轨, with 2 images and 15 PNC and OE references.

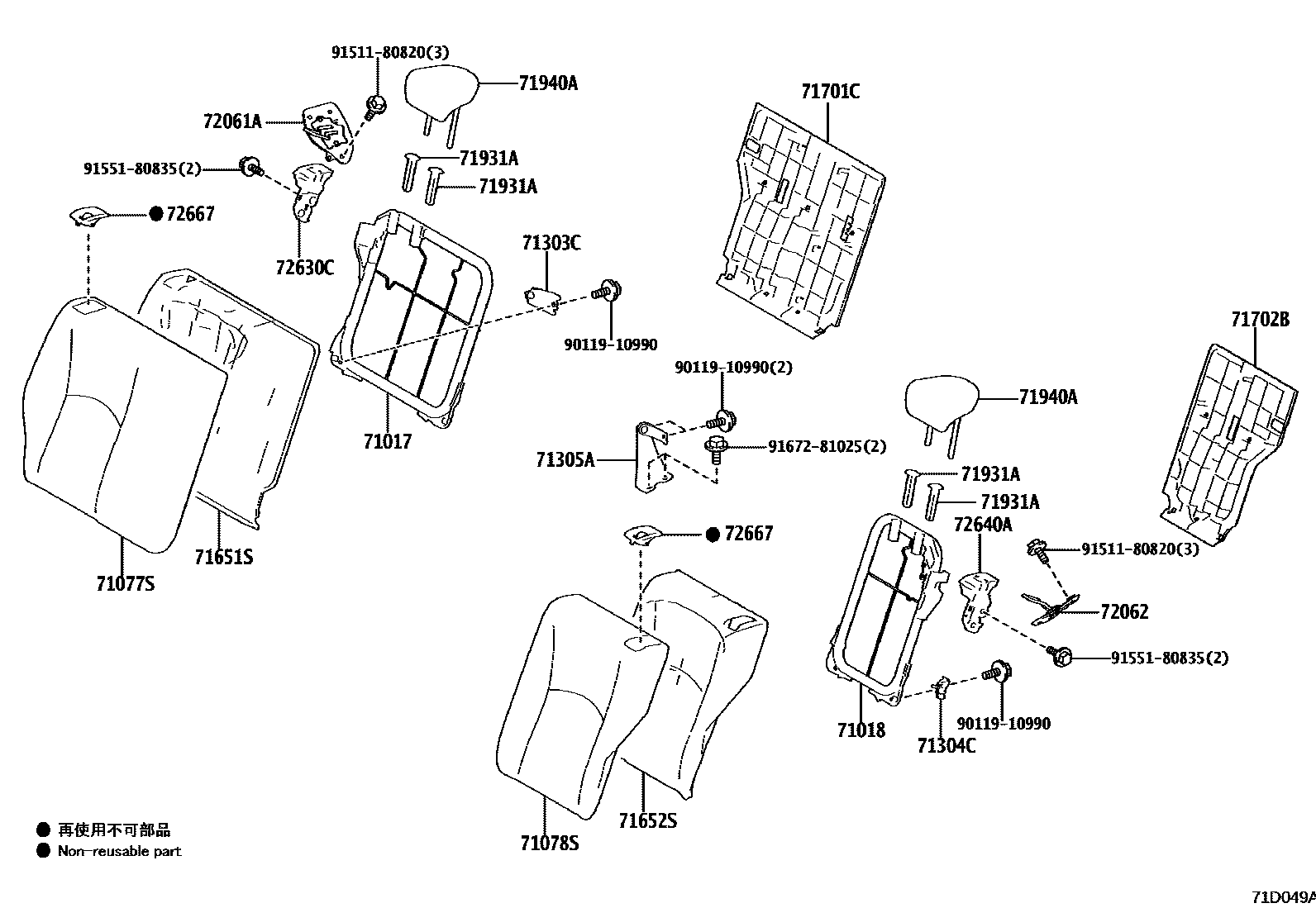

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71D049A
后排座椅和座椅滑轨 — 71D049A (202008 – 999999)

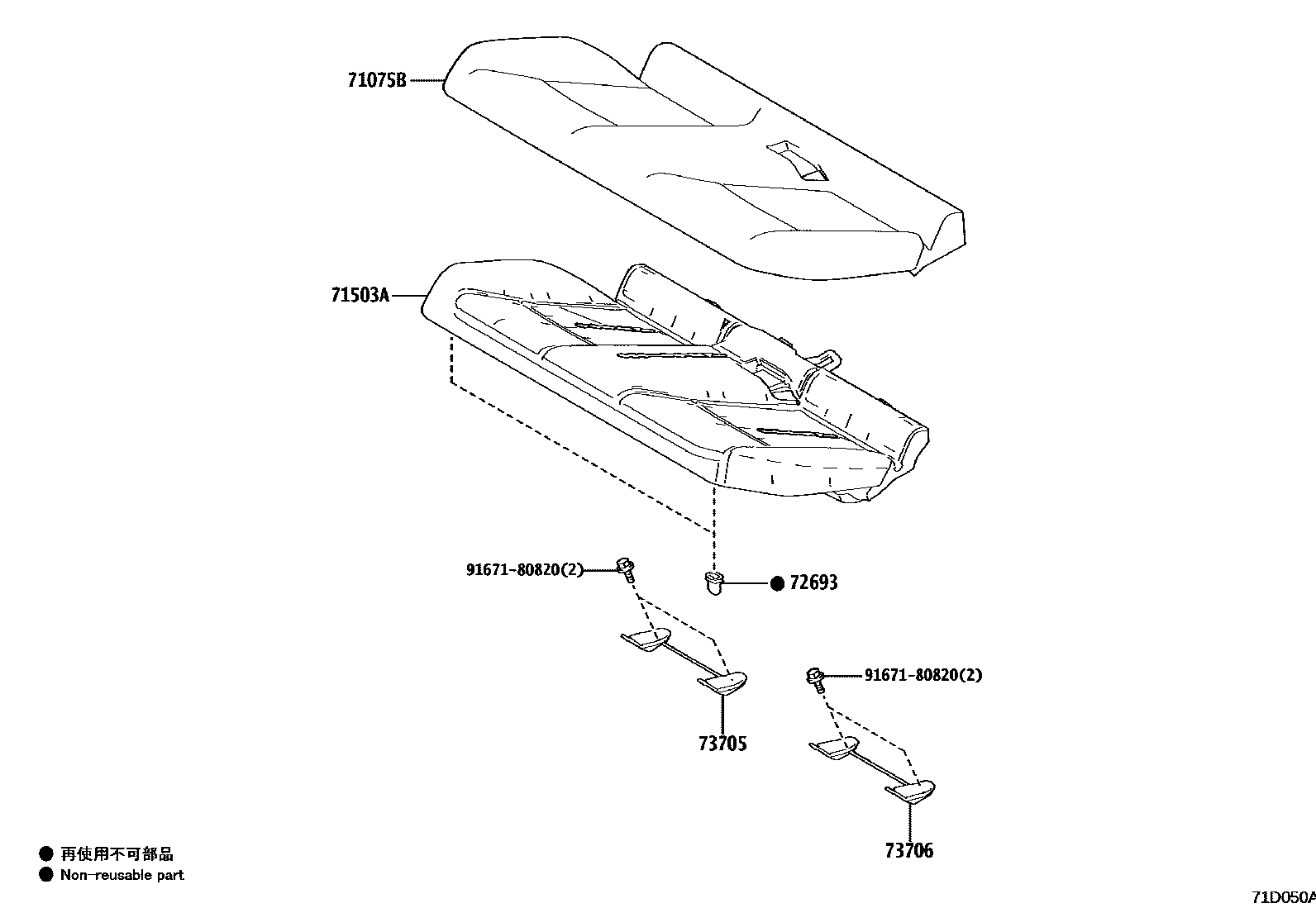

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71D050A
后排座椅和座椅滑轨 — 71D050A (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-52850
71018Rear left seat back frame sub-assembly71018-47100
71303CRear right seat backrest hinge sub-assembly71303-47030
71304CRear left seat back hinge sub-assembly71304-47030
71305ARear center seat backrest hinge sub-assembly71305-52140
71503ASS-ENS. REMBOURRAGE, COUSSIN SIEGE ARRIERE71503-52670
71651SRear right seat back cushion (for split seats)71651-52850
71652SRear left seat back cushion (for split seats)71652-52530
71701CRear right seat back panel sub-assembly71701-47020
71702BRear left seat back panel sub-assembly71702-47020
72061ASOUS-ENS. BASE, VERROUILLAGE ARRIERE DE SIEGE ARRIERE, MD72061-47010
72062SOUS-ENS. BASE, VERROUILLAGE ARRIERE DE SIEGE ARRIERE, MG72062-47010
72693Rear seat cushion hook72693-12080
73705Child restraint seat anchor right side bracket sub-assembly73705-52240
73706Child restraint seat anchor left bracket sub-assembly73705-52250
