Toyota YARIS 暖风和空调系统 - 控制器和风管 — Figure 8715

Toyota YARIS EPC diagram 8715, 暖风和空调系统 - 控制器和风管, with 5 images and 13 PNC and OE references.

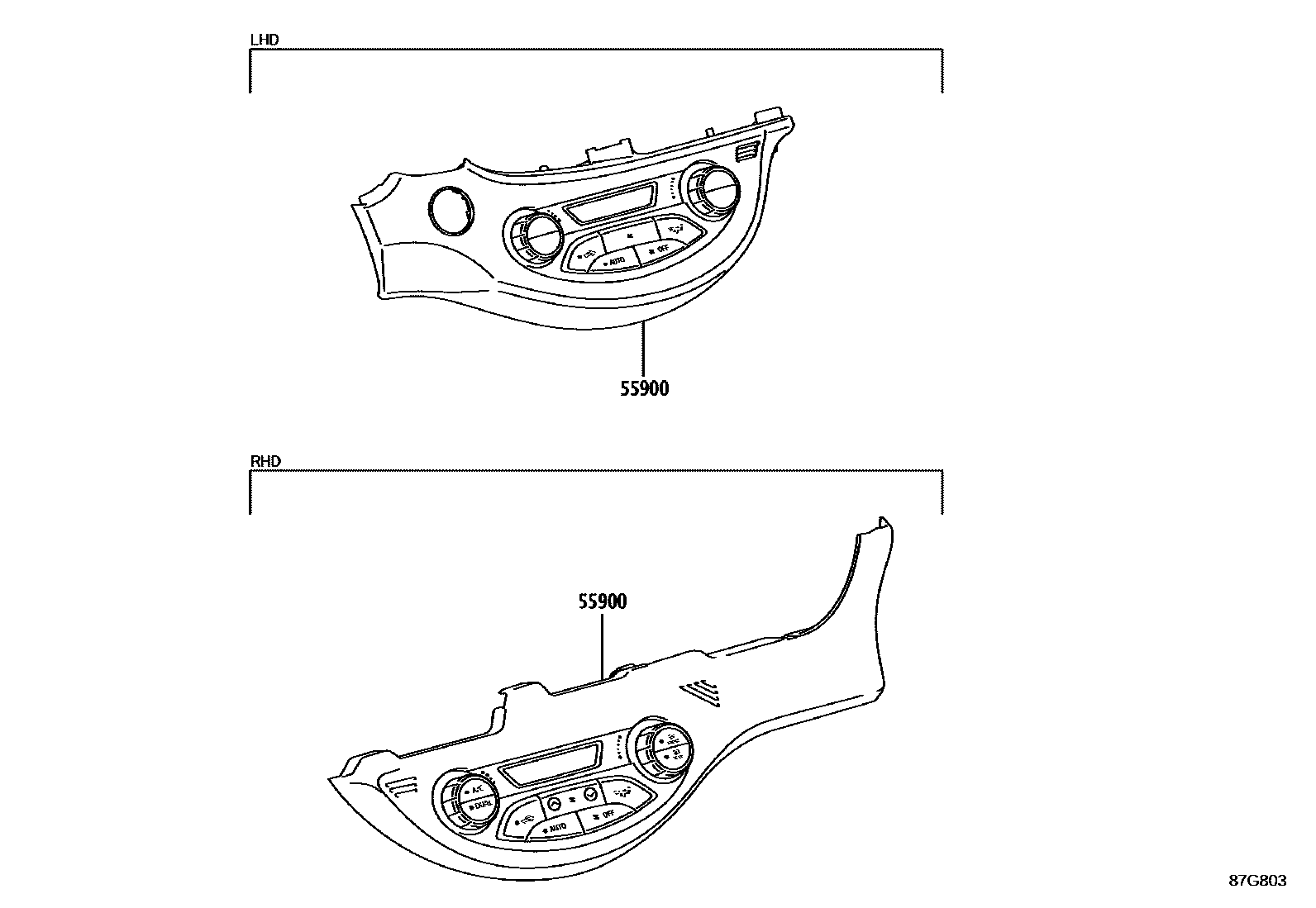

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87G803
暖风和空调系统 - 控制器和风管 — 87G803 (201711 – 999999)

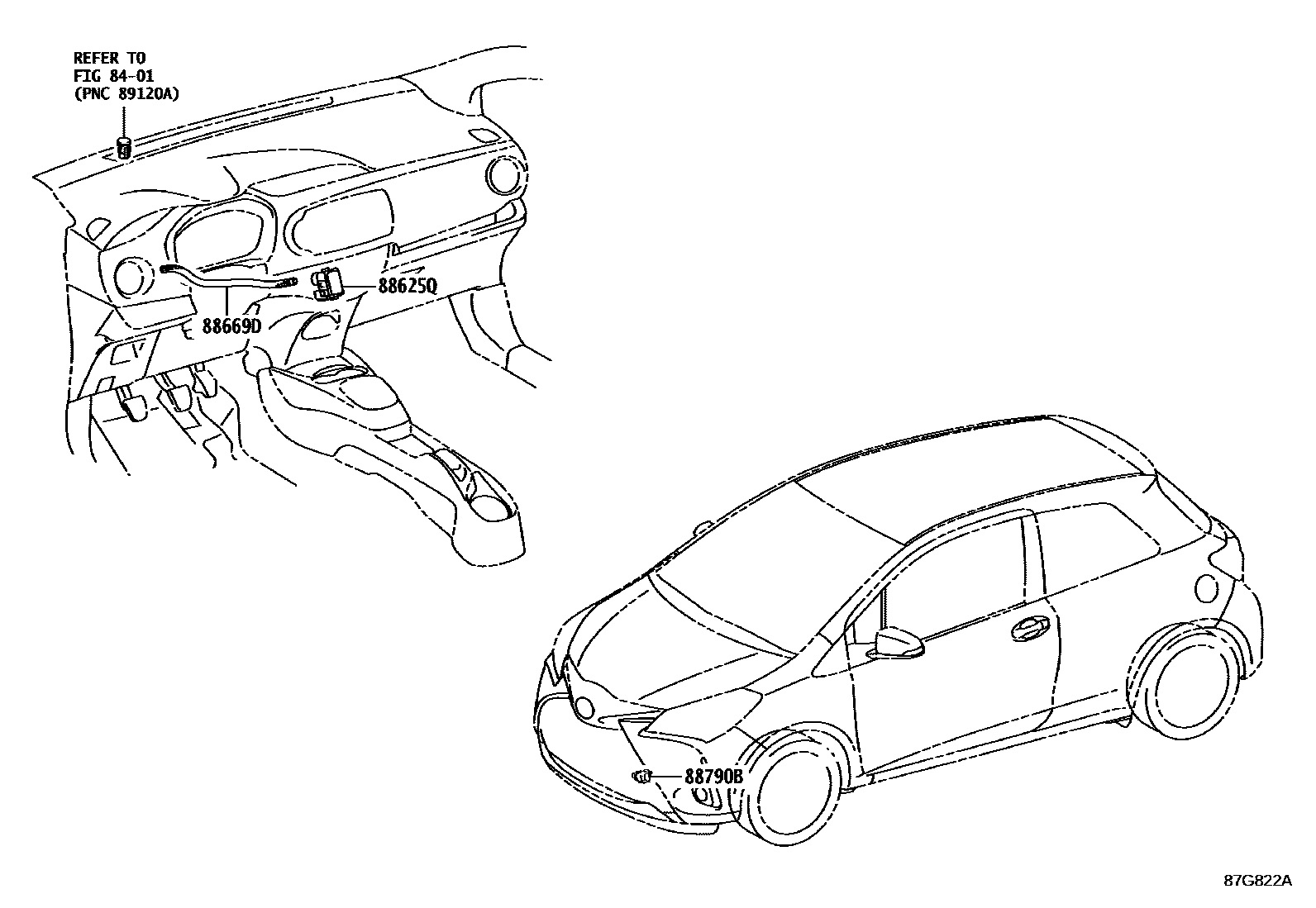

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87G822A
暖风和空调系统 - 控制器和风管 — 87G822A (201711 – 999999)

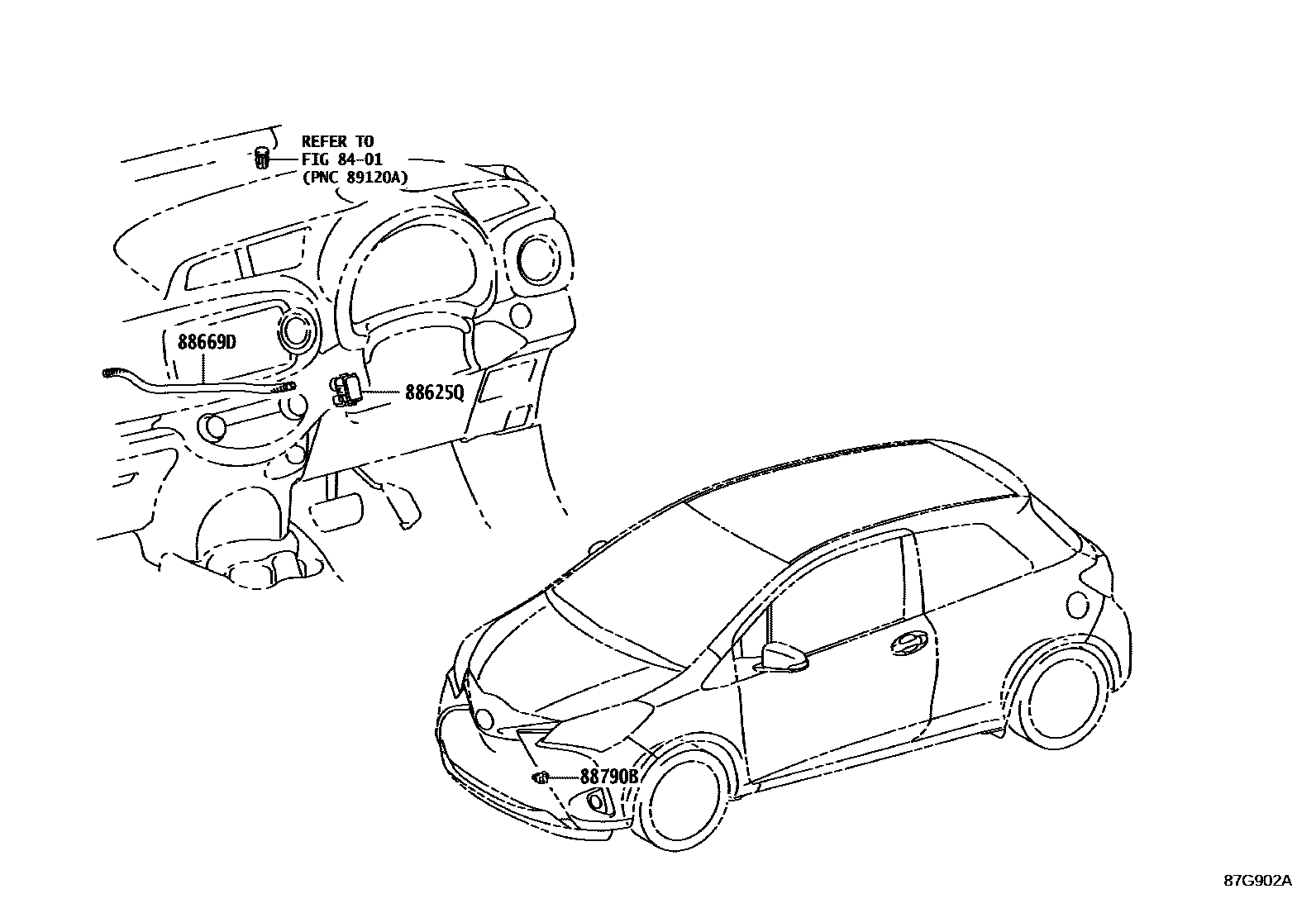

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87G902A
暖风和空调系统 - 控制器和风管 — 87G902A (201711 – 999999)

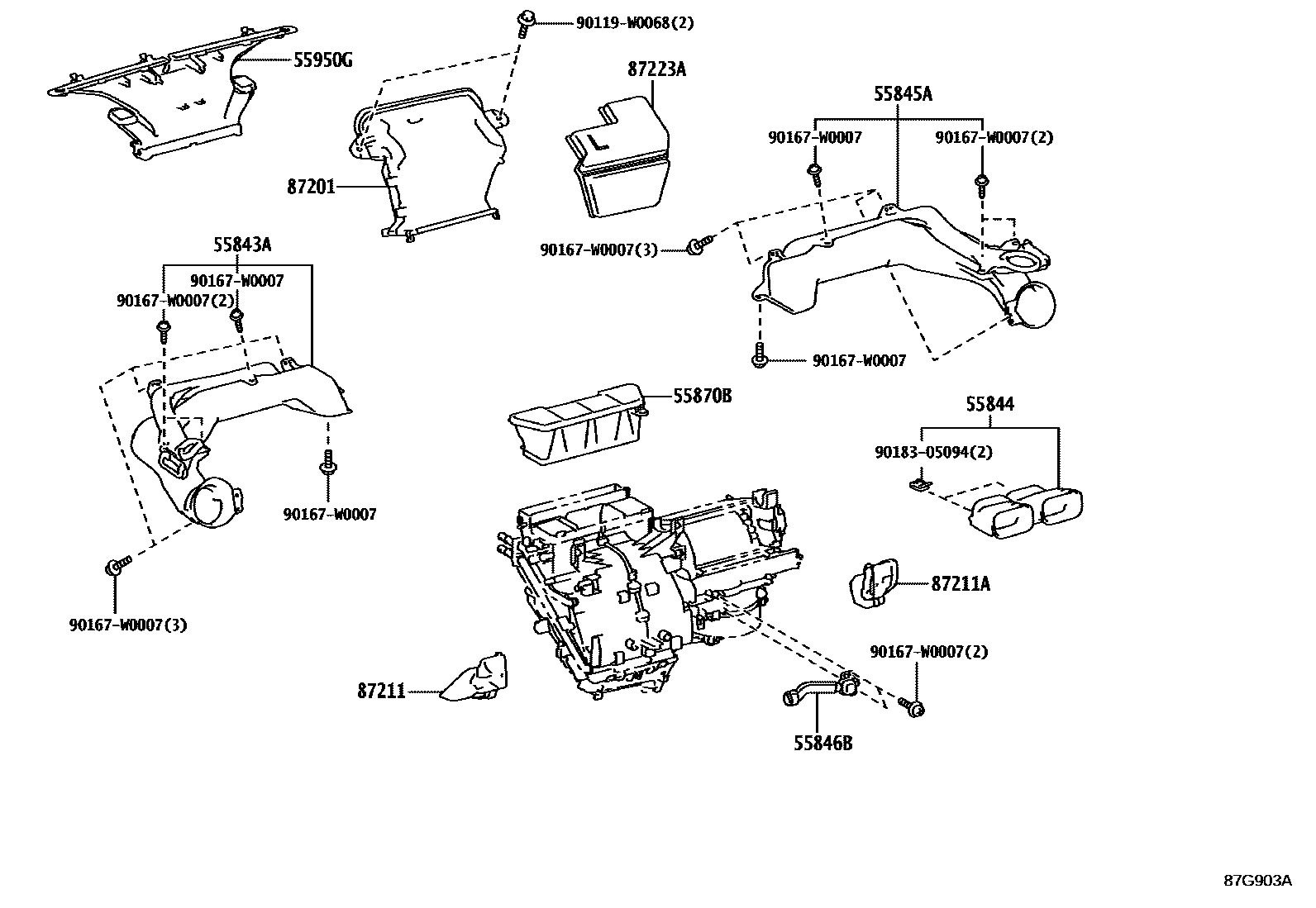

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87G903A
暖风和空调系统 - 控制器和风管 — 87G903A (201711 – 999999)

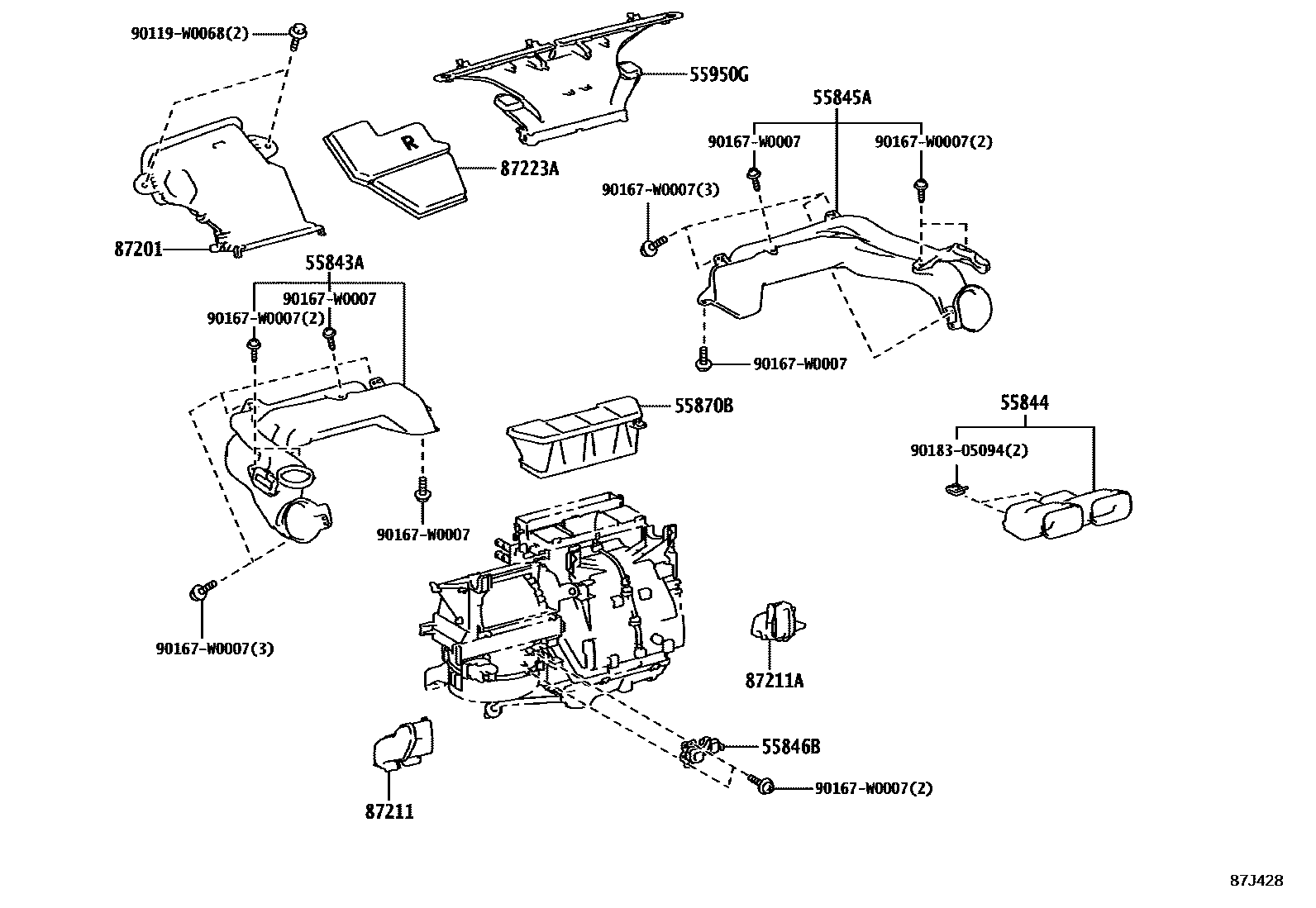

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87J428
暖风和空调系统 - 控制器和风管 — 87J428 (201711 – 999999)

PNC and OE references

PNCPart nameOE numbers
55843AAir duct No. 1 from heater to air register55843-0D211 · 55844-0D190
55844Air duct No. 2 from heater to air regulator55840-0D080 · 55840-0D090
55845AAir duct No. 3 from heater to air regulator55843-0D221 · 55844-0D180
55846BAir duct No. 4 from heater to air register55846-0D010 · 55846-0D020
55870BHeater to air regulator air duct assembly55870-0D010
55950GDefroster nozzle assembly55950-0D140
87201No. 1 air duct sub-assembly87201-0D171 · 87201-0D181
87211No. 1 air duct87211-0D240 · 87211-0D260
87211ADuct No. 287211-0D230 · 87211-0D250
87223ADuct gasket87223-0D010 · 87223-0D020
88625QCooler thermistor (interior temperature sensor)88625-47021
88669Dair hose88669-0D010
88790BThermistor assembly88790-22131
