Toyota YARIS 后排座椅和座椅滑轨 — Figure 7102

Toyota YARIS EPC diagram 7102, 后排座椅和座椅滑轨, with 2 images and 12 PNC and OE references.

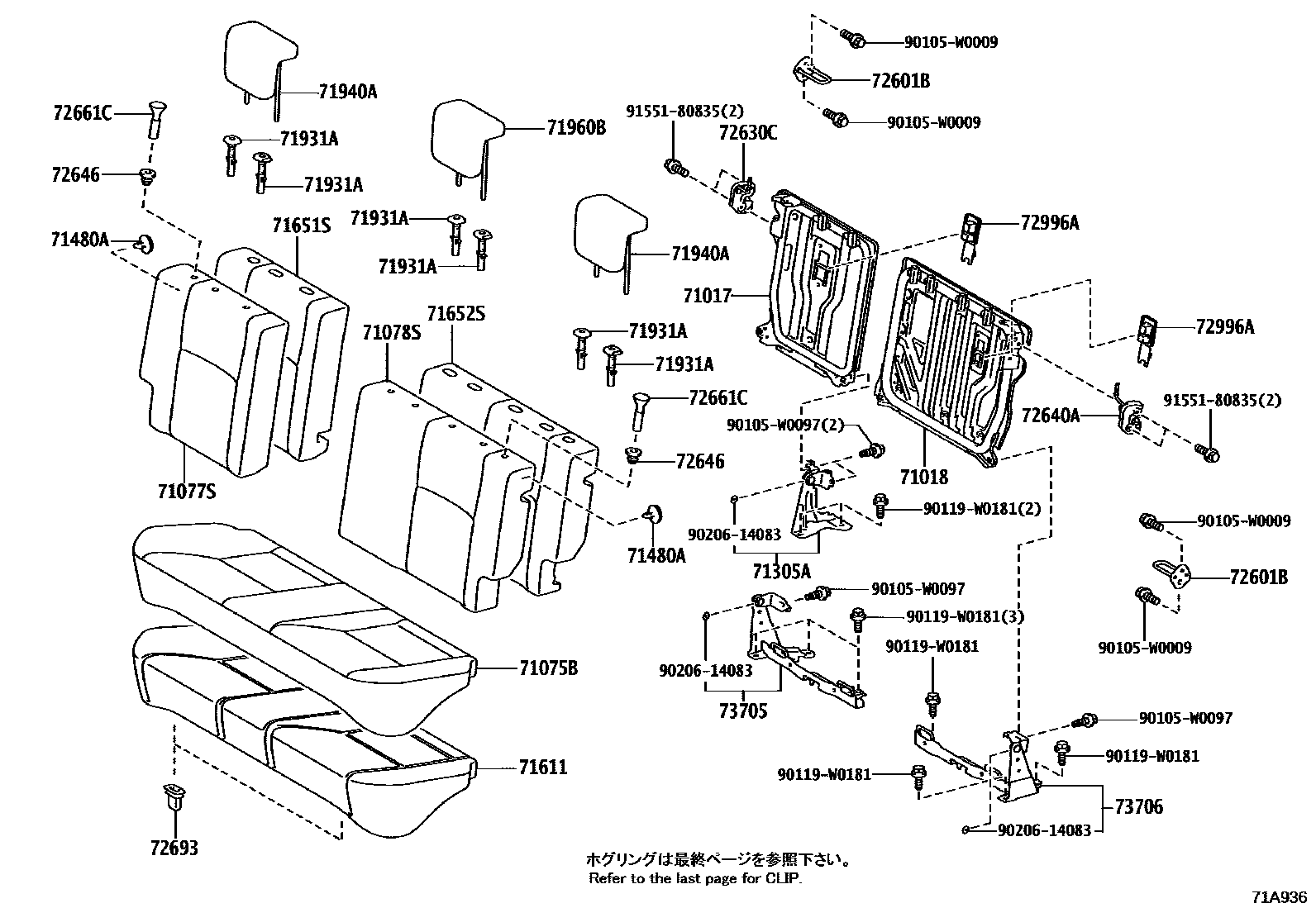

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71A936
后排座椅和座椅滑轨 — 71A936 (201711 – 999999)

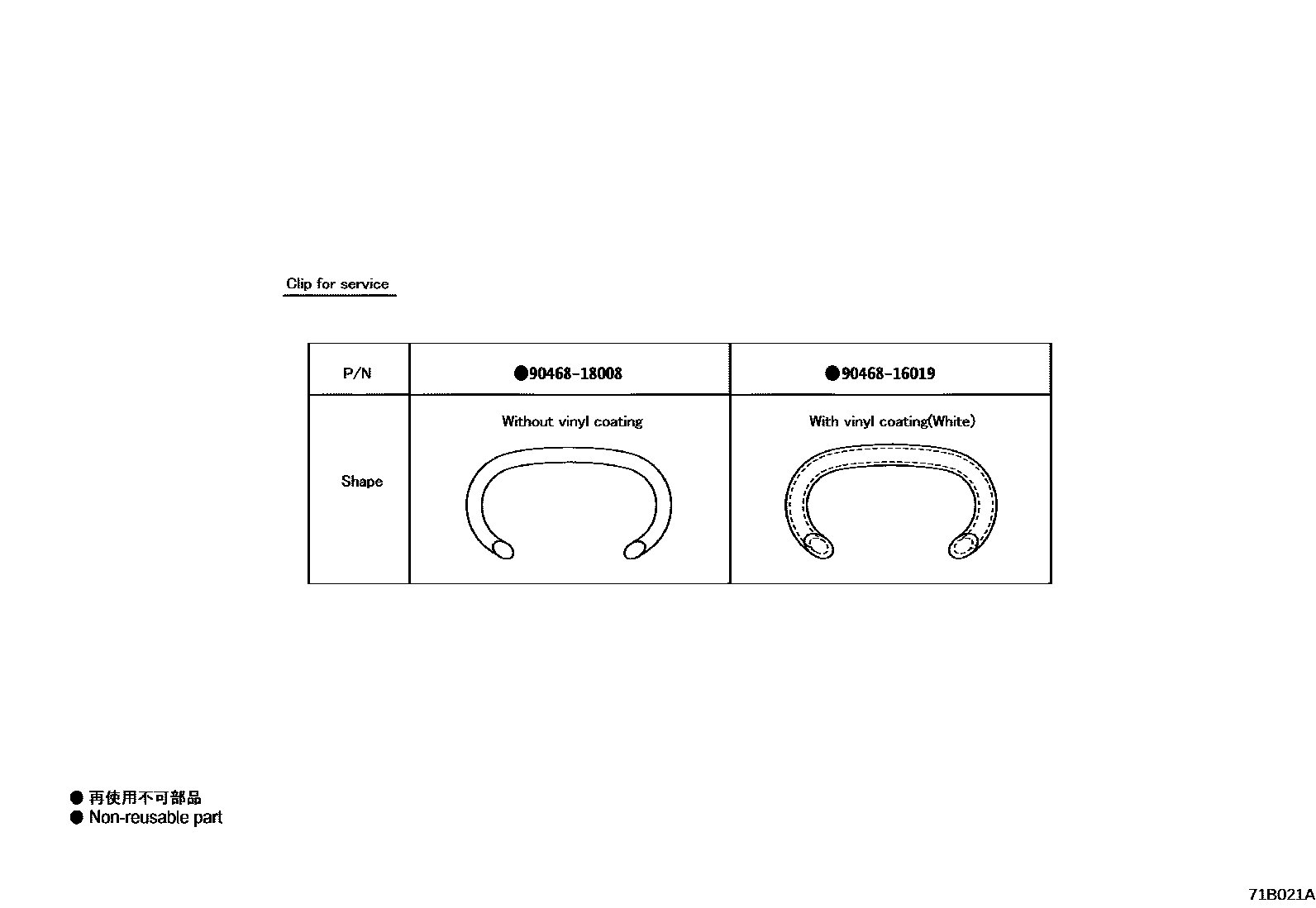

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71B021A
后排座椅和座椅滑轨 — 71B021A (201711 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-0D251
71018Rear left seat back frame sub-assembly71018-0D101
71305ARear center seat backrest hinge sub-assembly71305-0D020
71611Rear seat cushion cushion71503-0D630
71651SRear right seat back cushion (for split seats)71651-0D220
71652SRear left seat back cushion (for split seats)71652-0D140
72601BRear seat back lock sub-assembly72601-0D030
72630CRear right seat back lock assembly72630-52170
72640ARear left seat back lock assembly72640-52170
72693Rear seat cushion hook72693-0D040
73705Child restraint seat anchor right side bracket sub-assembly73705-0D620
73706Child restraint seat anchor left bracket sub-assembly73706-0D020
