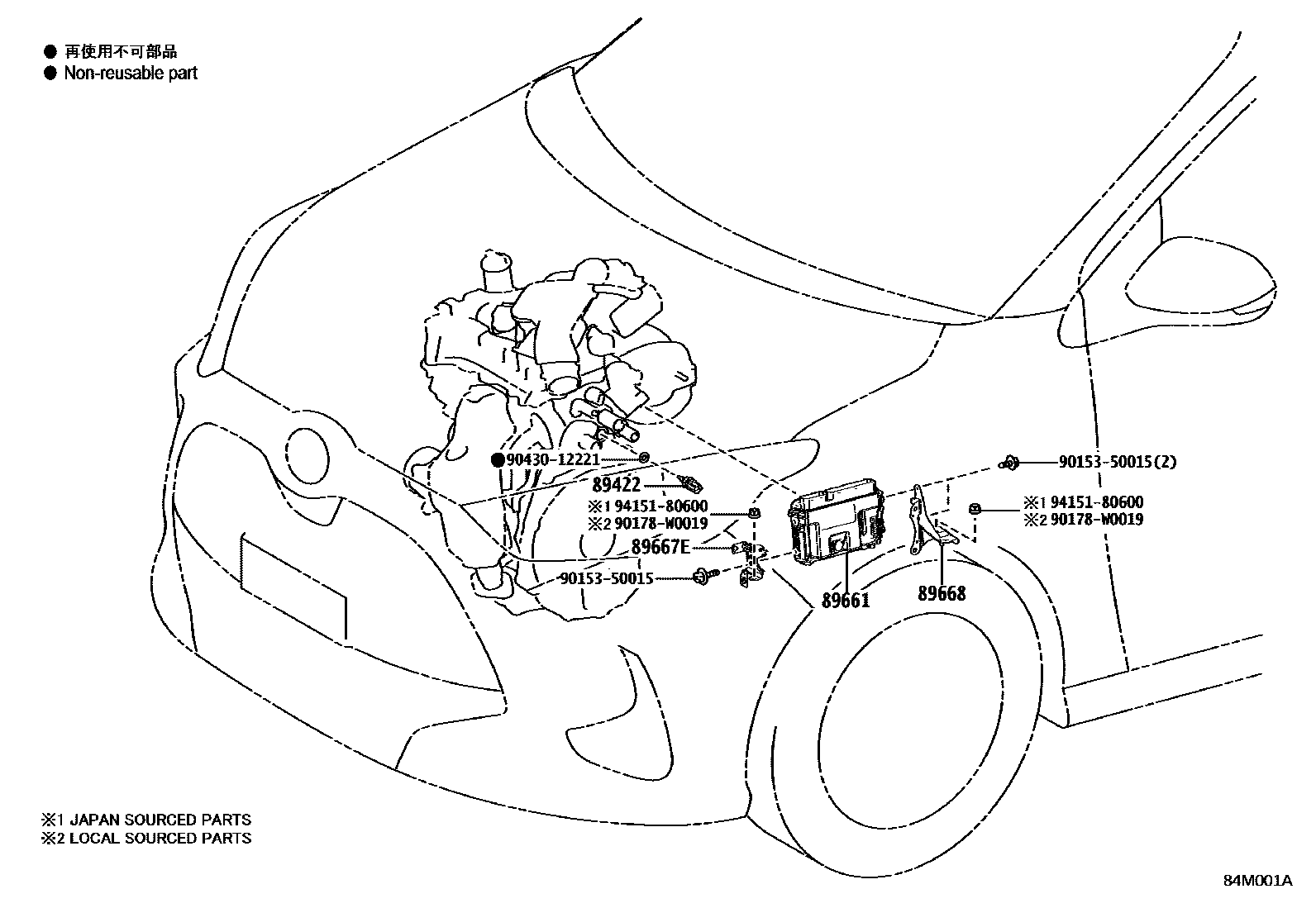

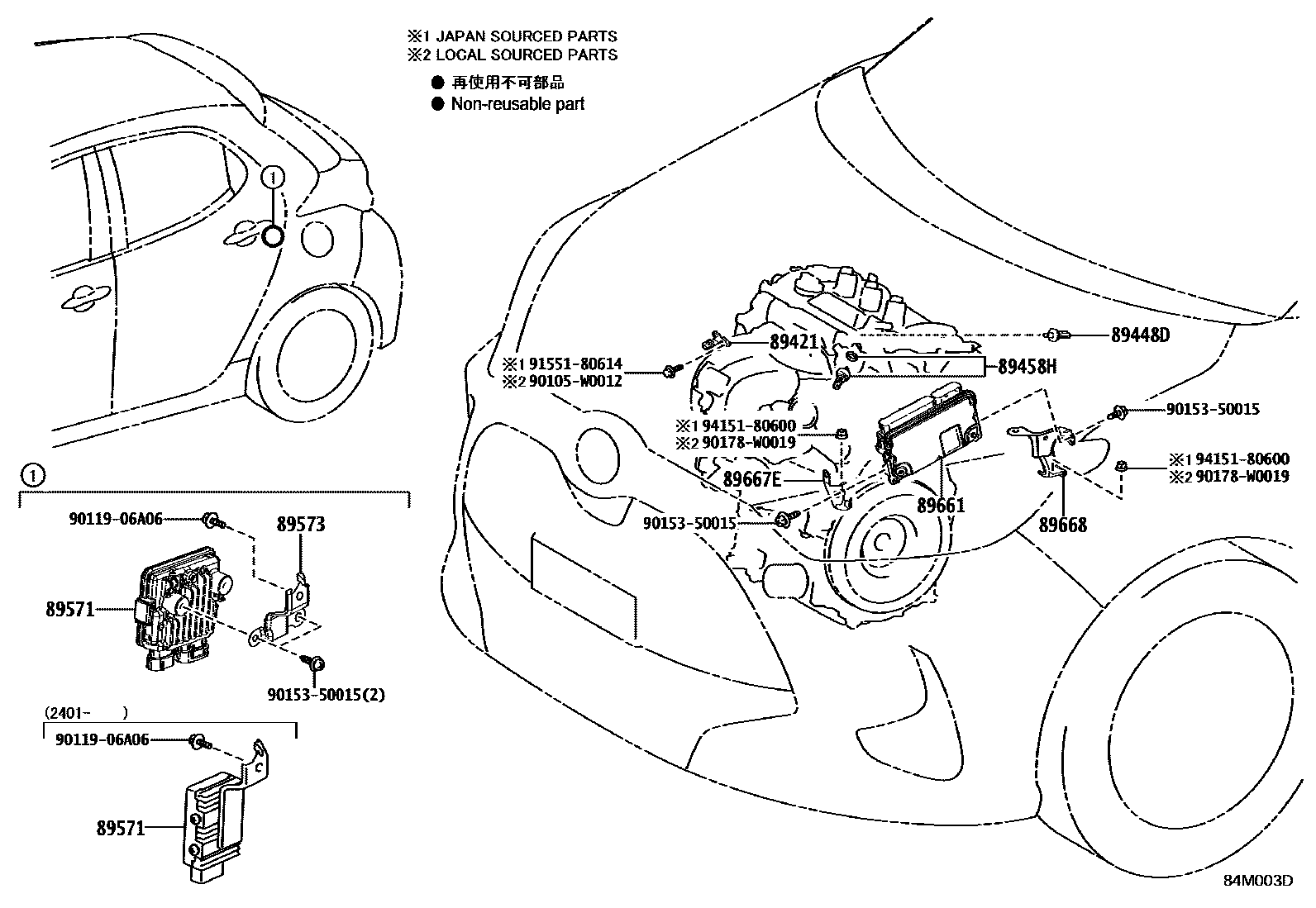

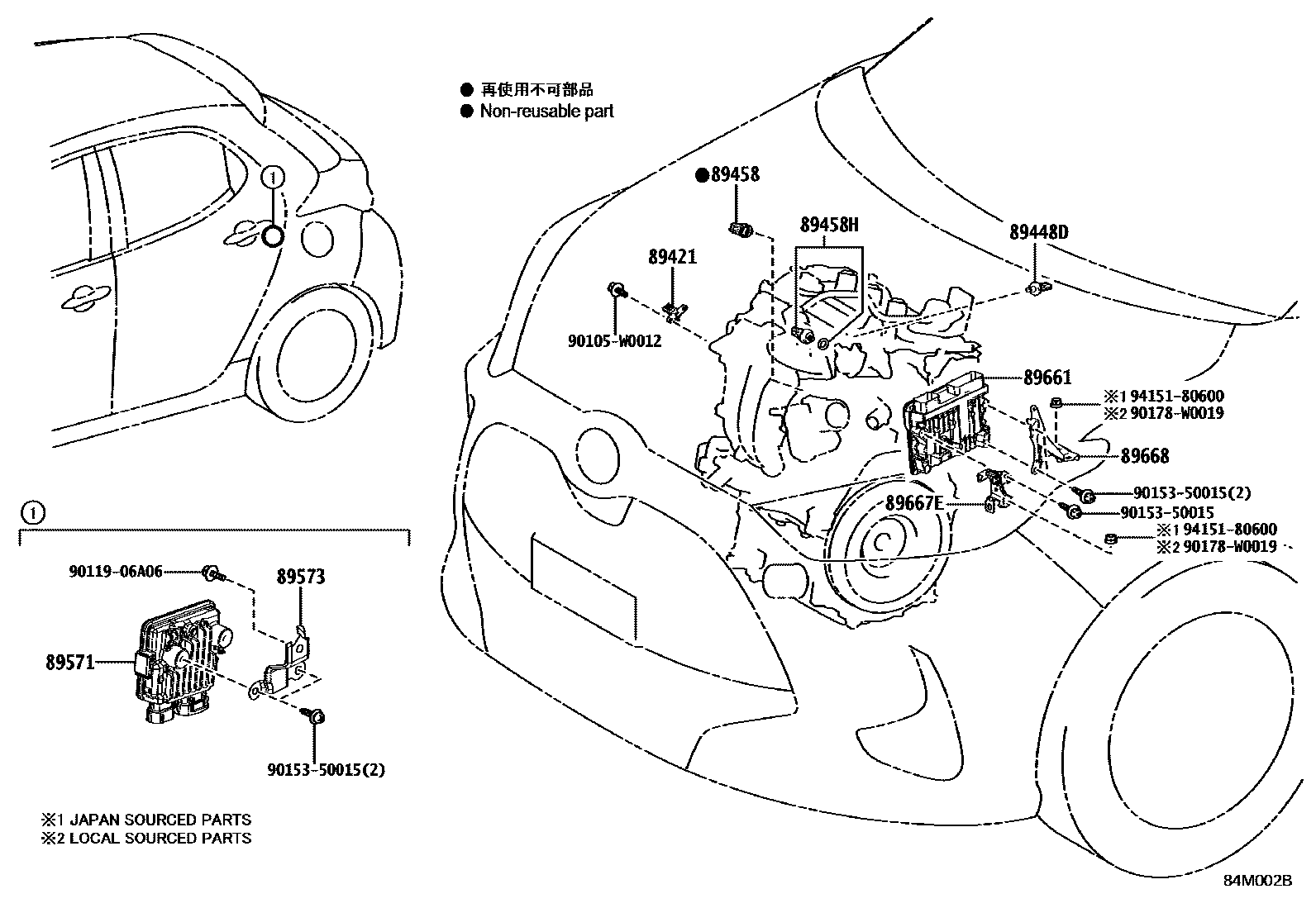

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 3 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89448D | CAPTEUR, PRESSION & TEMPERATURE HUILE | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | CAPTEUR, PRESSION ESSENCE, NO.2 | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89570-52080 · 89571-10010 · 89571-K0010 |
| 89573 | Fuel pump control ECU bracket | 89573-K0010 |
| 89661 | Engine control ECU | 89661-0UB20 · 89661-0UB21 · 89661-0UB22 · 89661-0UC10 · 89661-0UD60 · 89661-0UJ30 · 89661-0UK60 · 89661-0UK70 · 89661-0UK80 · 89661-K0010 · 89661-K0020 · 89661-K0040 · 89661-K0080 · 89661-K0081 · 89661-K0082 · 89661-K0510 · 89661-K0511 · 89661-K0512 · 89661-K0680 · 89661-K0681 · 89661-K0682 · 89661-K0690 · 89661-K0691 · 89661-K0692 · 89661-K0700 · 89661-K0701 · 89661-K0702 · 89661-K0710 · 89661-K0711 · 89661-K0712 · 89661-K0730 · 89661-K0731 · 89661-K0732 · 89661-K0750 · 89661-K0751 · 89661-K0752 · 89661-K0780 |
| 89667E | No. 1 engine control ECU bracket | 89667-K0010 · 89667-K0020 |
| 89668 | No. 2 engine control ECU bracket | 89668-0D280 · 89668-0D290 · 89668-0D300 · 89668-K0020 |
