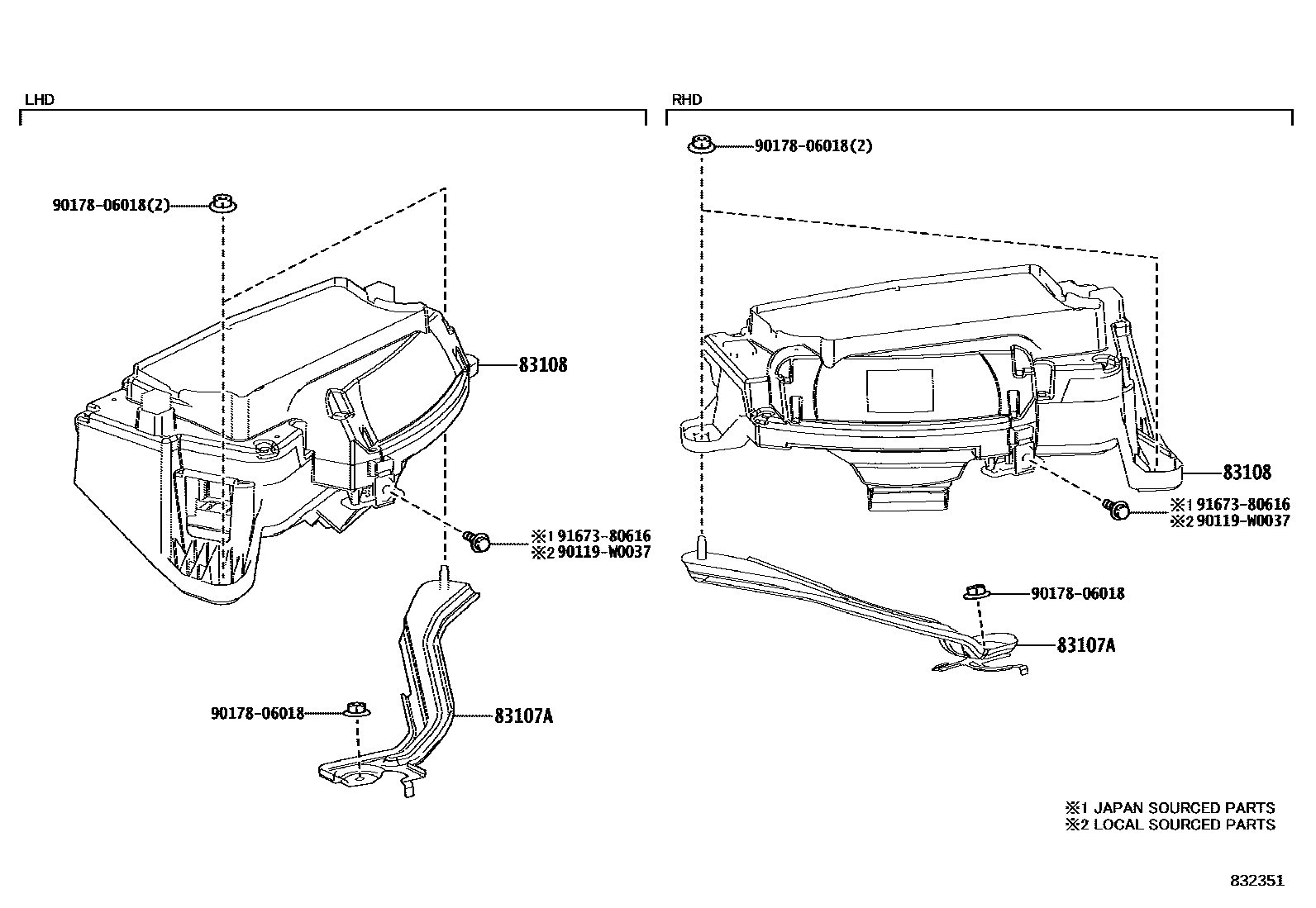

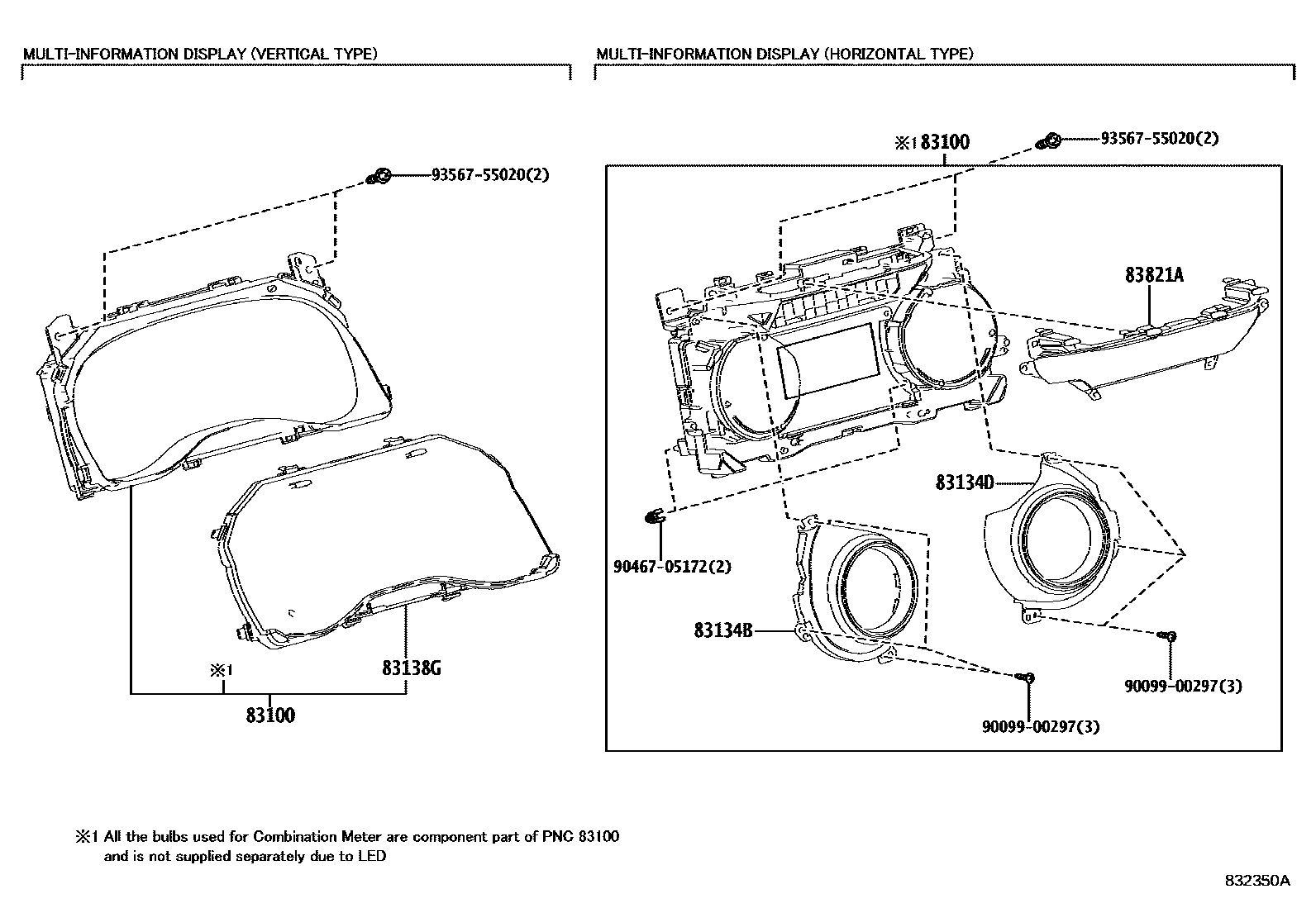

Toyota YARIS 仪表 — Figure 8301
Toyota YARIS EPC diagram 8301, 仪表, with 2 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-F5890 · 83800-F5891 · 83800-F5A30 · 83800-F5A60 · 83800-F5A61 · 83800-F5A90 · 83800-F5A91 · 83800-F5C80 · 83800-F5C81 · 83800-F5C90 · 83800-F5C91 · 83800-F5D10 · 83800-F5D11 · 83800-F5D30 · 83800-F5D31 · 83800-F5D50 · 83800-F5D51 · 83800-F5D52 · 83800-F5E80 · 83800-F5E90 · 83800-F5F00 · 83800-F5F10 · 83800-F5F20 · 83800-F5F31 · 83800-F5F40 · 83800-F5F51 · 83800-F5J20 · 83800-F5J21 · 83800-F5J30 · 83800-F5J31 · 83800-F5J40 · 83800-F5J41 · 83800-F5J50 · 83800-F5J51 · 83800-F5J60 · 83800-F5J61 · 83800-K0190 · 83800-K0191 · 83800-K0200 · 83800-K0201 · 83800-K0210 · 83800-K0211 · 83800-K0220 · 83800-K0221 · 83800-K0230 · 83800-K0231 · 83800-K0232 · 83800-K0240 · 83800-K0241 · 83800-K0250 · 83800-K0251 · 83800-K0260 · 83800-K0261 · 83800-K0270 · 83800-K0271 · 83800-K0272 · 83800-K0280 · 83800-K0281 · 83800-K0290 · 83800-K0291 · 83800-K0300 · 83800-K0301 · 83800-K0520 · 83800-K0521 · 83800-K0522 · 83800-K0530 · 83800-K0531 · 83800-K0540 · 83800-K0541 · 83800-K0550 · 83800-K0551 · 83800-K0552 |
| 83107A | SOUS-ENS. SUPPORT, INSTR, NO.1 | 83107-K0011 · 83107-K0051 |
| 83108 | Instrument rearview mirror sub-assembly | 83108-0D030 · 83108-0D031 · 83108-0D040 · 83108-0D041 · 83108-K0010 · 83108-K0020 |
| 83134B | Combination instrument cover No. 2 | 83822-K0200 · 83822-K0290 |
| 83134D | Combination instrument cover No. 3 | 83823-K0200 · 83823-K0290 |
| 83138G | Instrument cluster glass | 83852-F5A60 · 83852-F5D30 · 83852-F5D50 · 83852-K0190 |
| 83821A | Combination instrument cover No. 1 | 83821-K0200 |
