Toyota YARIS 制动总泵 — Figure 4702

Toyota YARIS EPC diagram 4702, 制动总泵, with 4 images and 9 PNC and OE references.

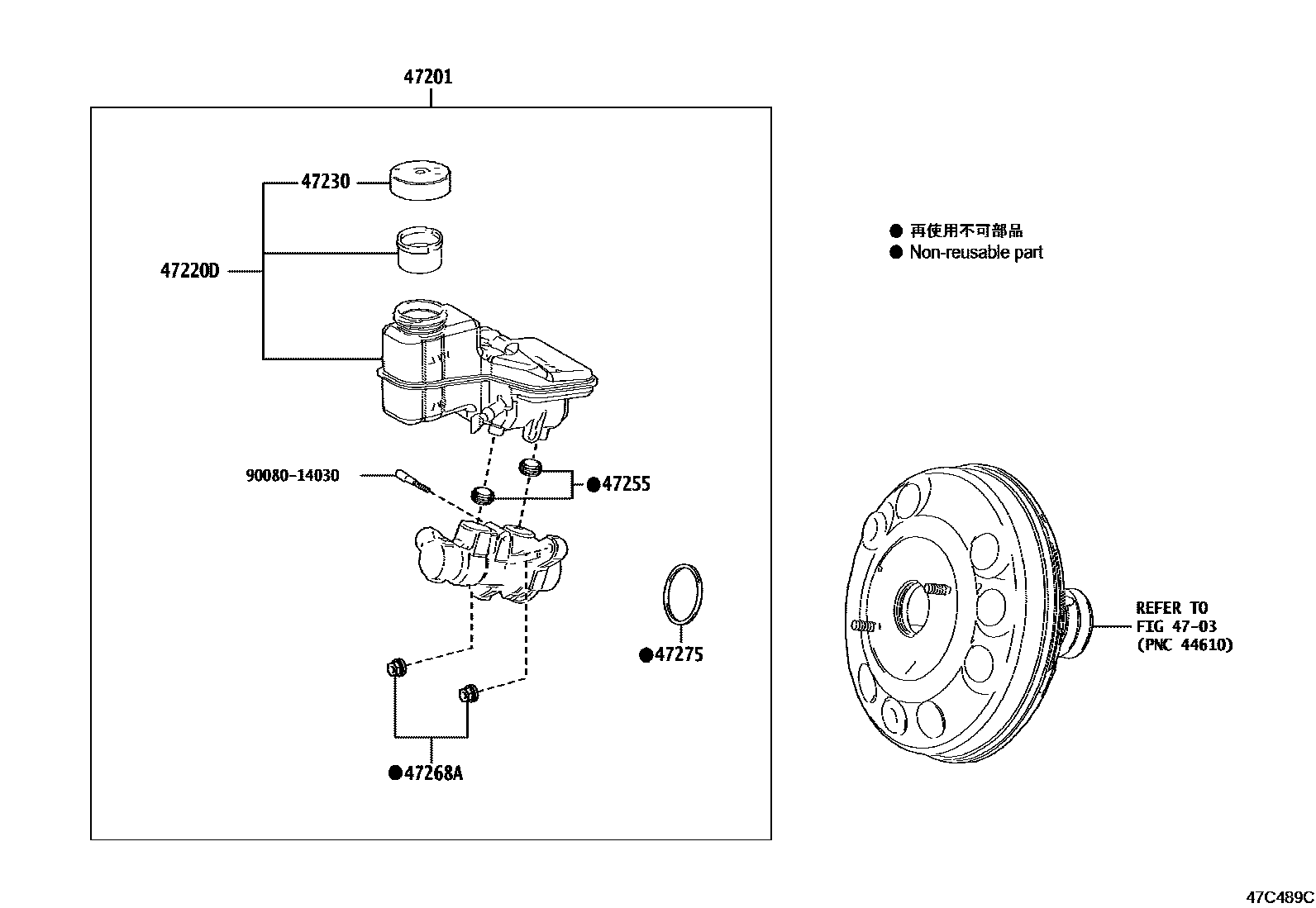

Toyota YARIS 制动总泵 EPC diagram — 47C489C
制动总泵 — 47C489C (202007 – 999999)

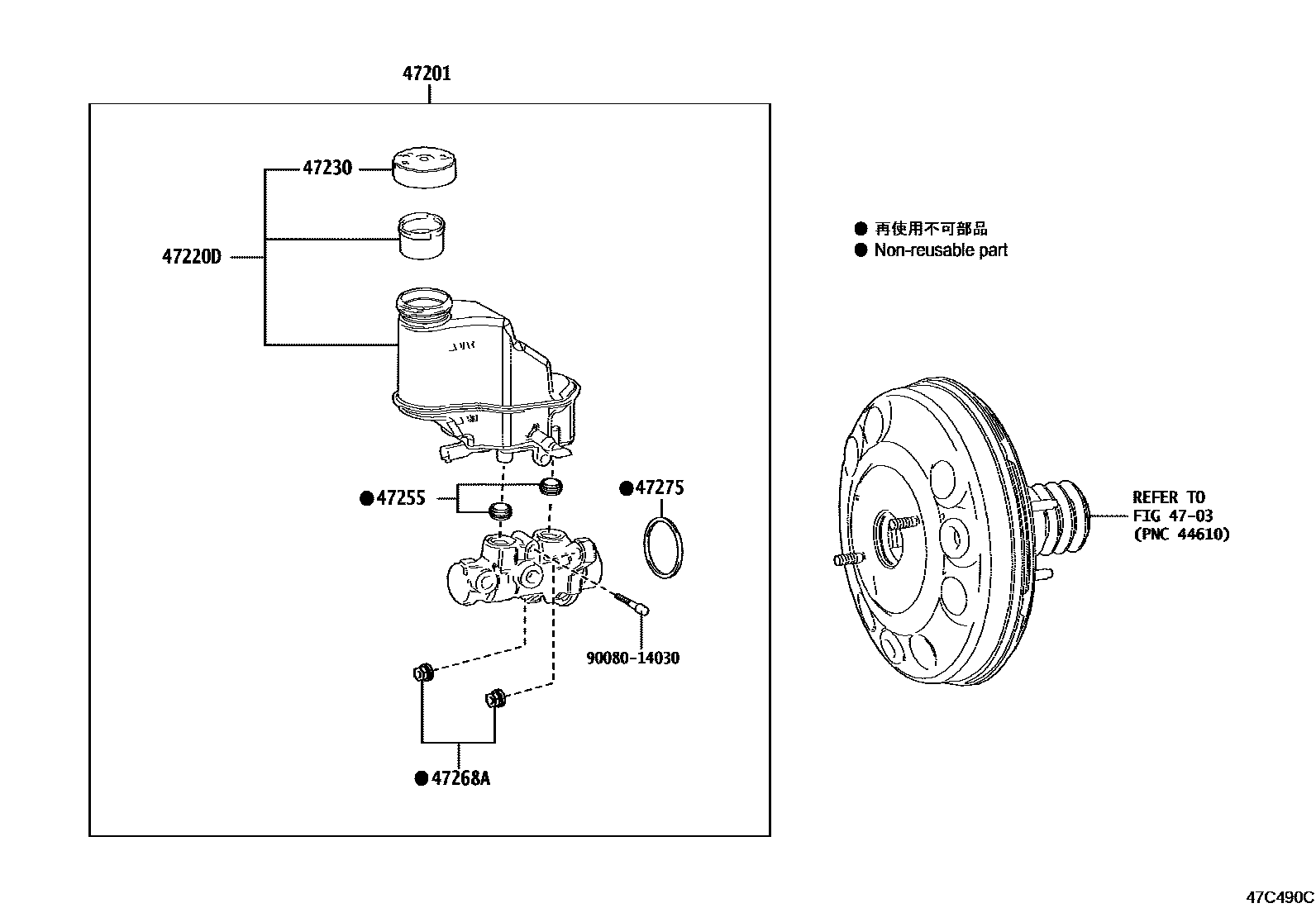

Toyota YARIS 制动总泵 EPC diagram — 47C490C
制动总泵 — 47C490C (202007 – 999999)

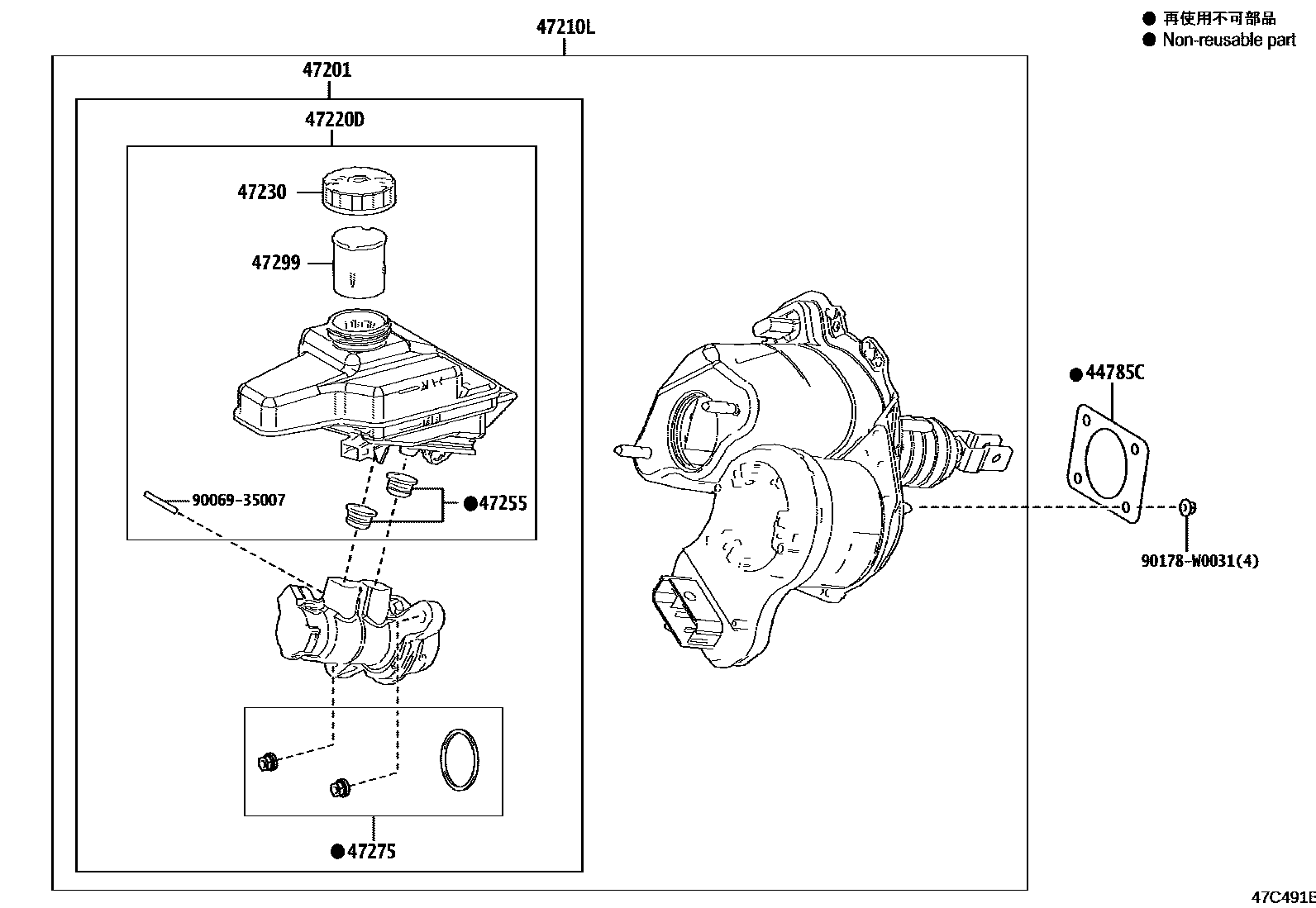

Toyota YARIS 制动总泵 EPC diagram — 47C491B
制动总泵 — 47C491B (202007 – 999999)

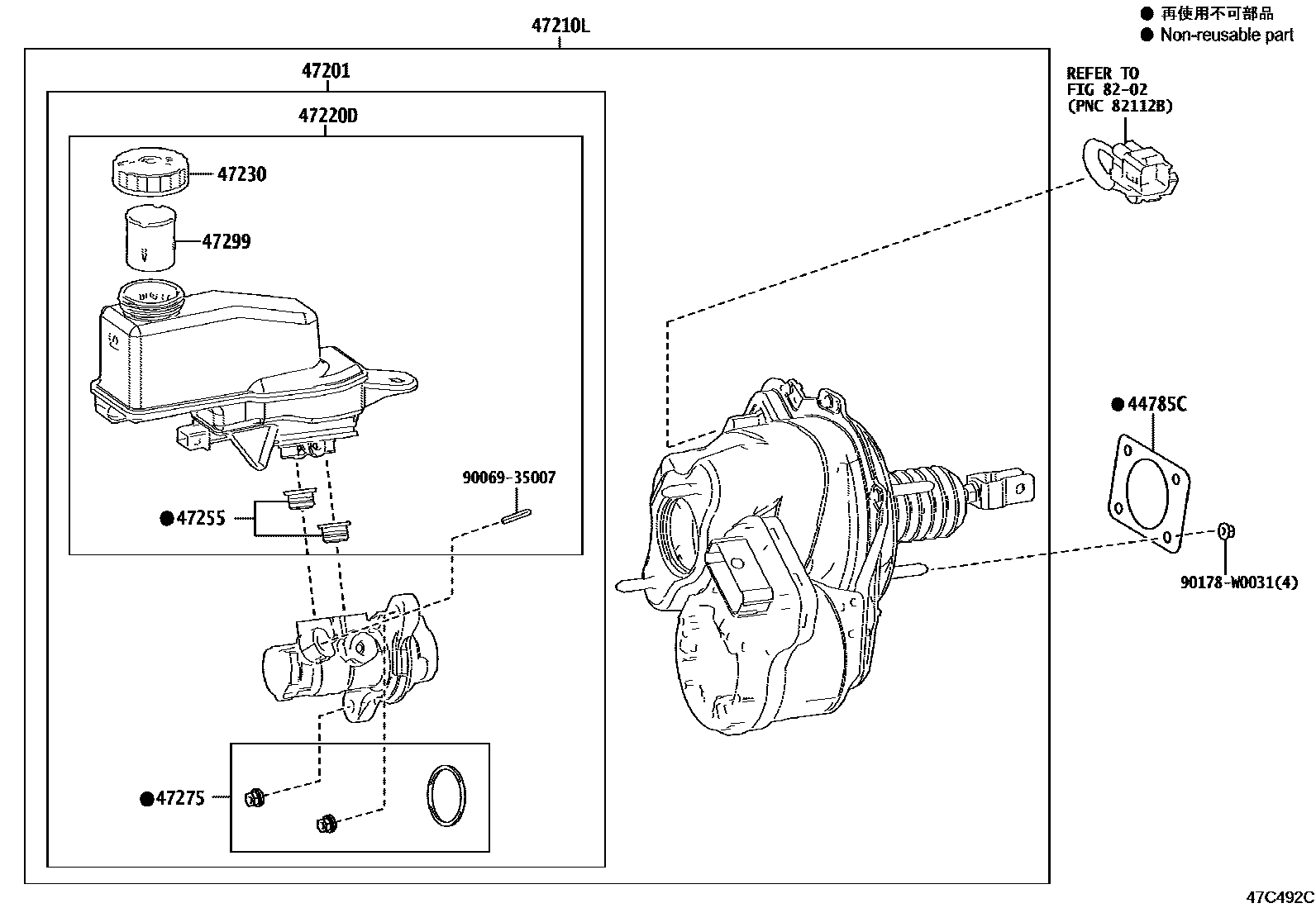

Toyota YARIS 制动总泵 EPC diagram — 47C492C
制动总泵 — 47C492C (202007 – 999999)

PNC and OE references

PNCPart nameOE numbers
44785Cbrake booster pad44785-K0010
47201Brake master cylinder sub-assembly47201-09B80 · 47201-K9005 · 47201-K9015 · 47201-K9025 · 47201-K9035
47210LBrake booster assembly with master cylinder47210-0D030 · 47210-0D040 · 47210-0D060 · 47210-0D070 · 47210-K0010 · 47210-K0020
47220DBrake master cylinder fluid reservoir assembly47220-09390 · 47220-K0030 · 47220-K0040 · 47220-K9005 · 47220-K9015
47230Brake master cylinder fluid reservoir filler cap assembly47230-0D180 · 47230-F4010
47255Master pump reservoir seal47255-09030 · 47255-09040
47268Abrake master cylinder nut47268-05010
47275brake master cylinder gasket47275-09010 · 47275-0D020
47299Brake master cylinder reservoir filter47299-02160
