Toyota YARIS HV或FCV传动桥总成 — Figure 3901

Toyota YARIS EPC diagram 3901, HV或FCV传动桥总成, with 2 images and 17 PNC and OE references.

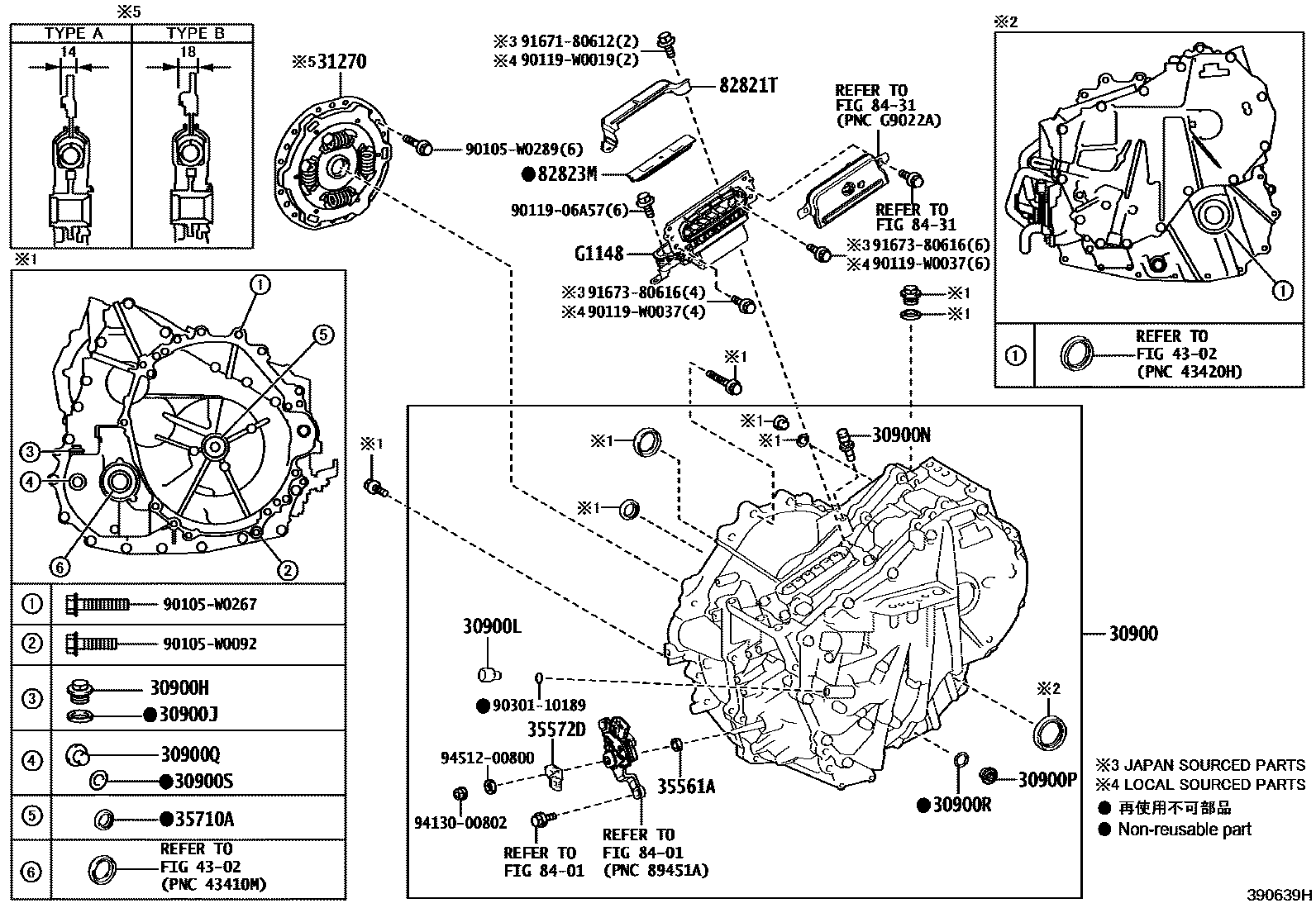

Toyota YARIS HV或FCV传动桥总成 EPC diagram — 390639H
HV或FCV传动桥总成 — 390639H (202007 – 999999)

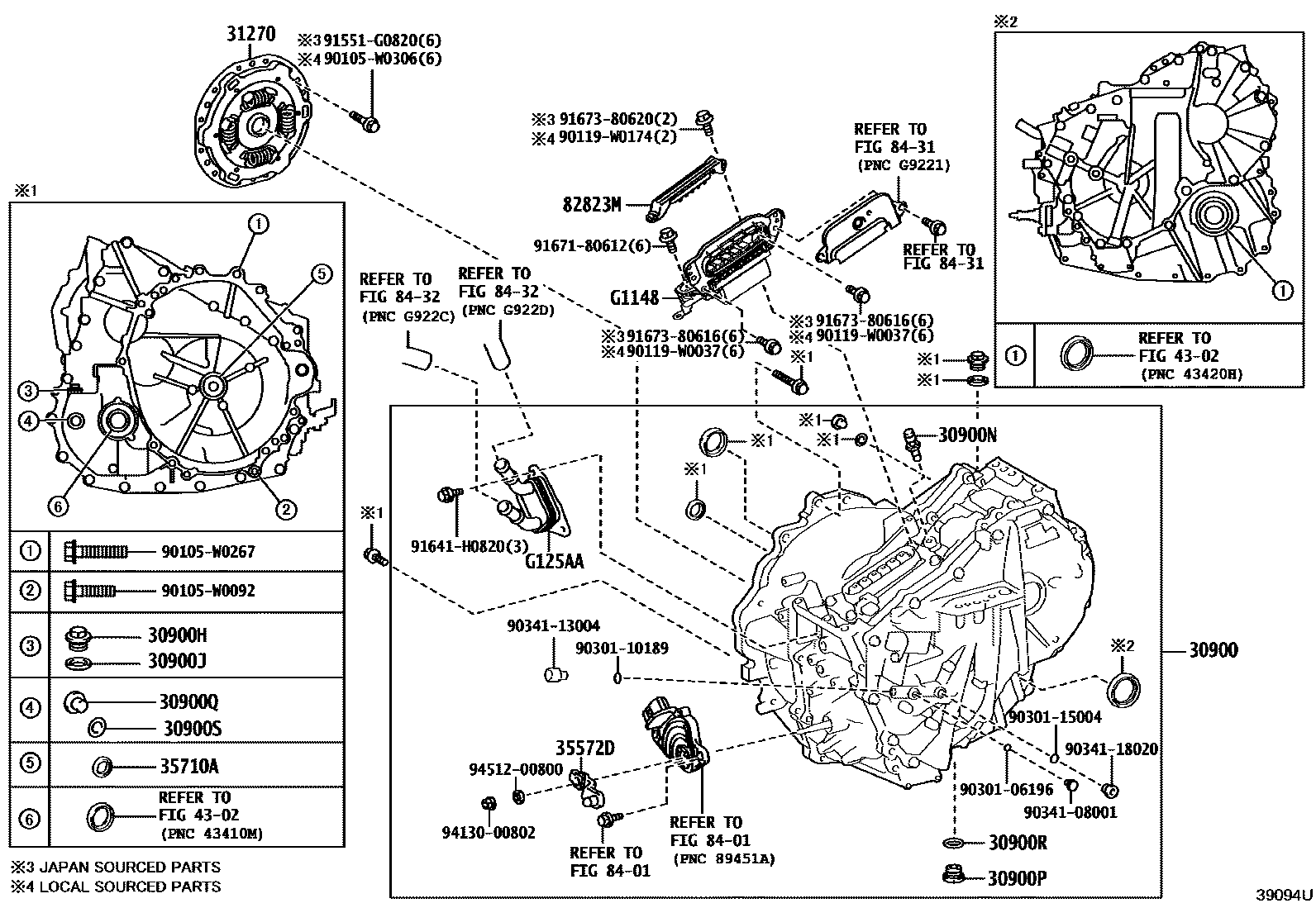

Toyota YARIS HV或FCV传动桥总成 EPC diagram — 39094U
HV或FCV传动桥总成 — 39094U (202401 – 999999)

PNC and OE references

PNCPart nameOE numbers
30900Hybrid vehicle transmission axle assembly30900-0D020 · 30900-52080 · 30900-K0010
30900HNo. 3 headed straight thread plug (for transaxle housing and transaxle housing)90341-18060
30900JNo. 3 gasket (for transaxle housing and transaxle housing)90430-18008
30900LConnector (for transaxle housing)90404-16031
30900NBreather plug (for transaxle)90930-03201
30900PBOUCHON, VIDANGE(HEV)90341-18016
30900QBOUCHON, REMPLISSAGE(HEV)90341-18016 · 90341-18090
30900RJOINT ETANCHEITE, BOUCHON VIDANGE(HEV)90430-18008
30900SJOINT ETANCHEITE, BOUCHON REMPLISSAGE(HEV)90430-18008
31270Transmission input damper assembly31270-K0012 · 31270-K0013
35561AT-type oil seal (for parking lock axle)90311-12016
35572Dtransmission control lever35572-52110 · 35572-K0010
35710AT-type oil seal (for input shaft)90311-25025 · 90311-25035
82821TConnector cover82821-52350
82823MTerminal cover82823-28110 · 82823-47040
G1148Motor cableG1148-52030 · G1148-K0010
G125AARADIATEUR, REFROIDISSEMENT MOTEURG125A-52010
