Toyota YARIS Manifold — Figure 1701

Toyota YARIS EPC diagram 1701, Manifold, with 4 images and 17 PNC and OE references.

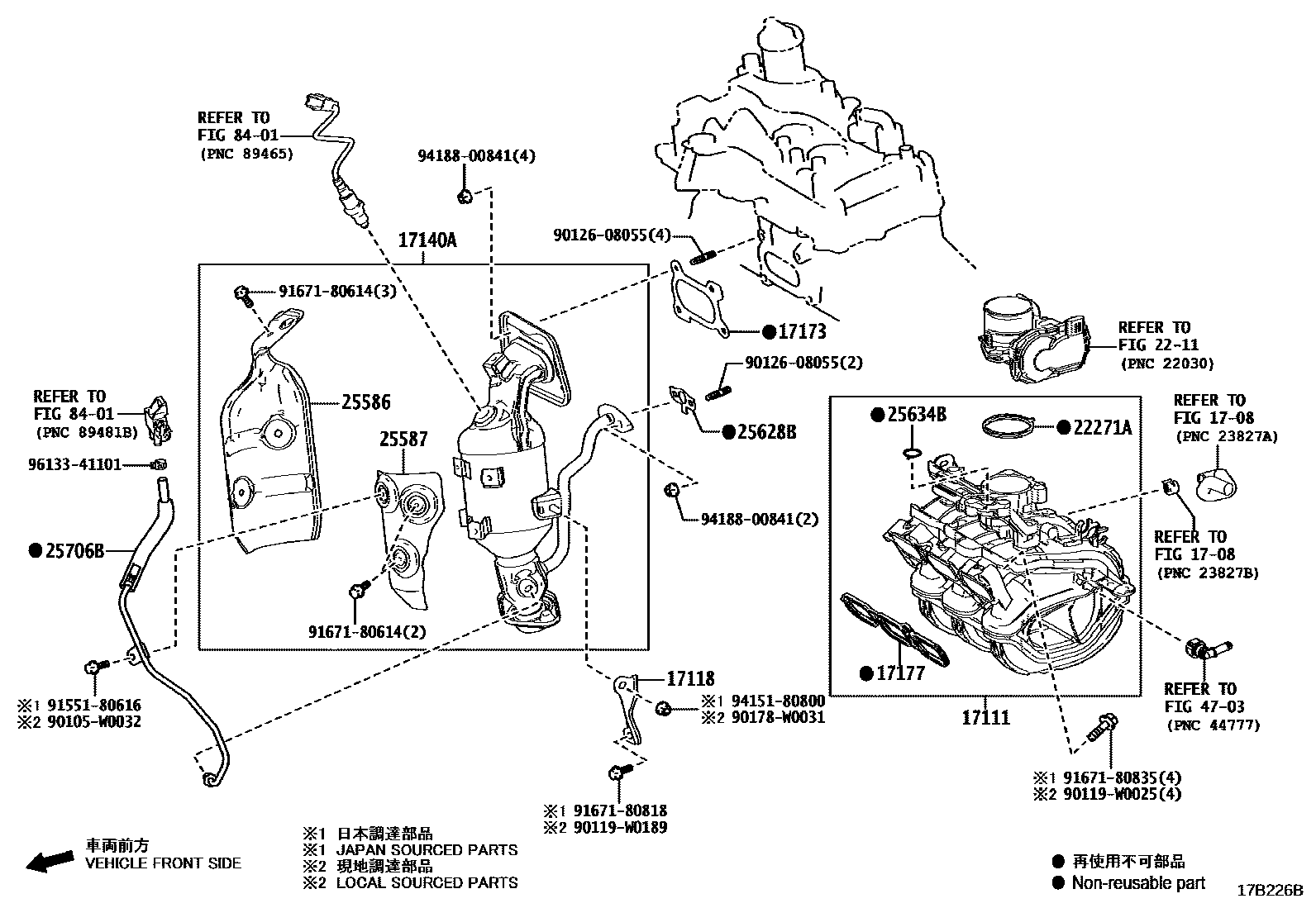

Toyota YARIS Manifold EPC diagram — 17B226B
Manifold — 17B226B (202007 – 999999)

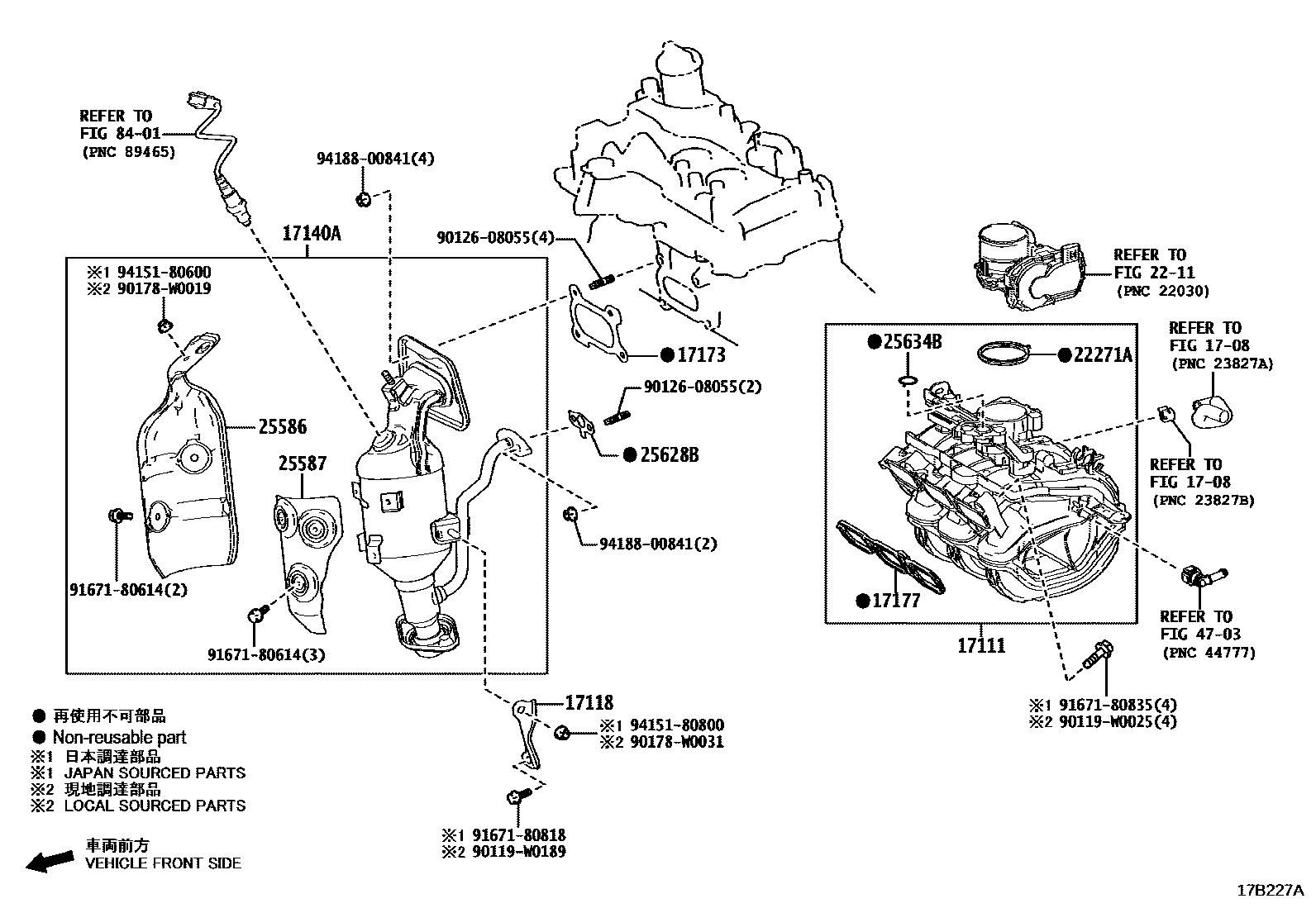

Toyota YARIS Manifold EPC diagram — 17B227A
Manifold — 17B227A (202007 – 999999)

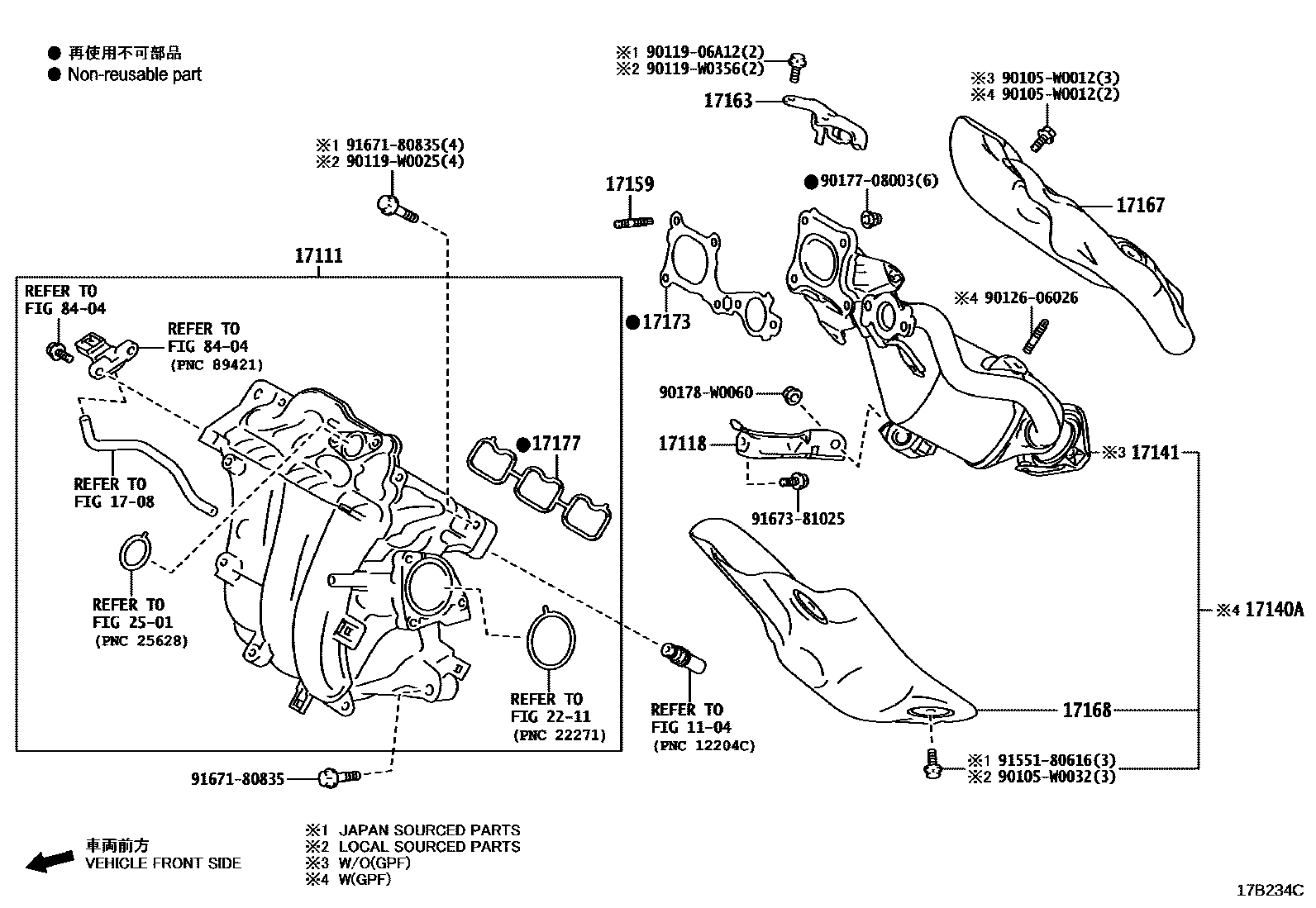

Toyota YARIS Manifold EPC diagram — 17B234C
Manifold — 17B234C (202007 – 999999)

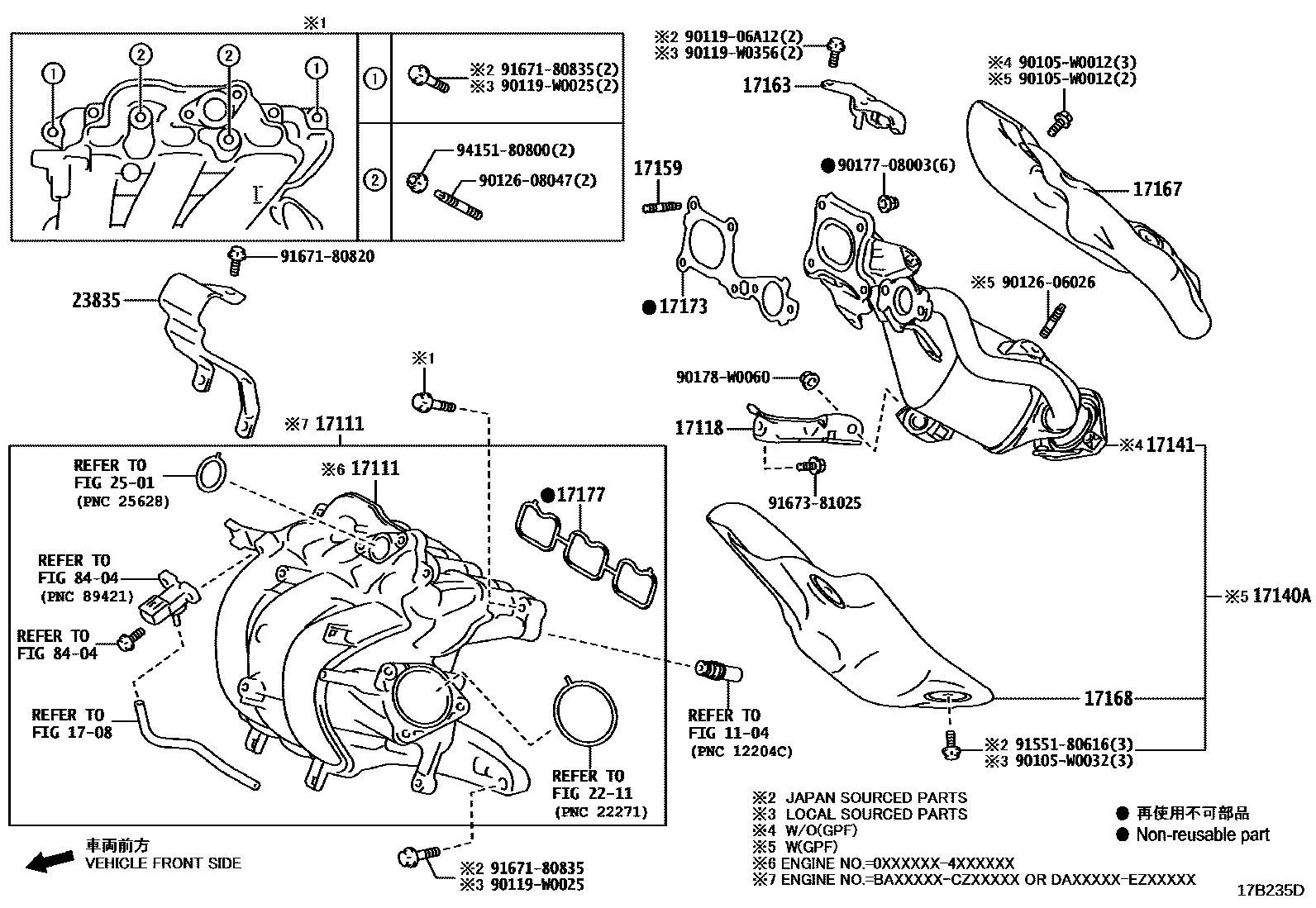

Toyota YARIS Manifold EPC diagram — 17B235D
Manifold — 17B235D (202007 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17101-15130 · 17120-0Q050 · 17120-F3030 · 17120-F3040
17118Manifold stays17118-0Q020 · 17118-F3010
17140AENS COLLECTEUR, ECHAPPEMENT17140-0Q120 · 17140-0Q130 · 17140-F3010 · 17140-F3090
17141exhaust manifold17141-15190 · 17141-15270
17159Studs (for manifold to cylinder head)90126-08052
17163No. 1 insulation pad bracket17163-15010 · 17163-F3010
17167Exhaust manifold No. 1 heat shield17167-F3010
17168Exhaust manifold No.2 insulation pad17168-15040 · 17168-F3010
17173Gasket (exhaust manifold to cylinder head)17173-0Q030 · 17173-15050
17177No. 1 gasket (intake manifold to cylinder head)17171-15040 · 17177-0Q040
22271AThrottle body gasket22271-0Q020
23835PROTECTION, ALIM CARBURANT, NO.223835-15010 · 23835-F3010
25586No. 1 manifold three-way catalytic converter vibration isolation pad25586-0Q050 · 25586-0Q070
25587No. 2 manifold three-way catalytic converter vibration isolation pad25587-40010
25628BEGR air intake gasket25628-0Q010 · 25628-40020
25634BJOINT, TUYAU EGR25634-40010
25706BNo. 1 vacuum transfer tube sub-assembly25706-0Q010
