Toyota YARIS Engine Mounting — Figure 1107

Toyota YARIS EPC diagram 1107, Engine Mounting, with 4 images and 10 PNC and OE references.

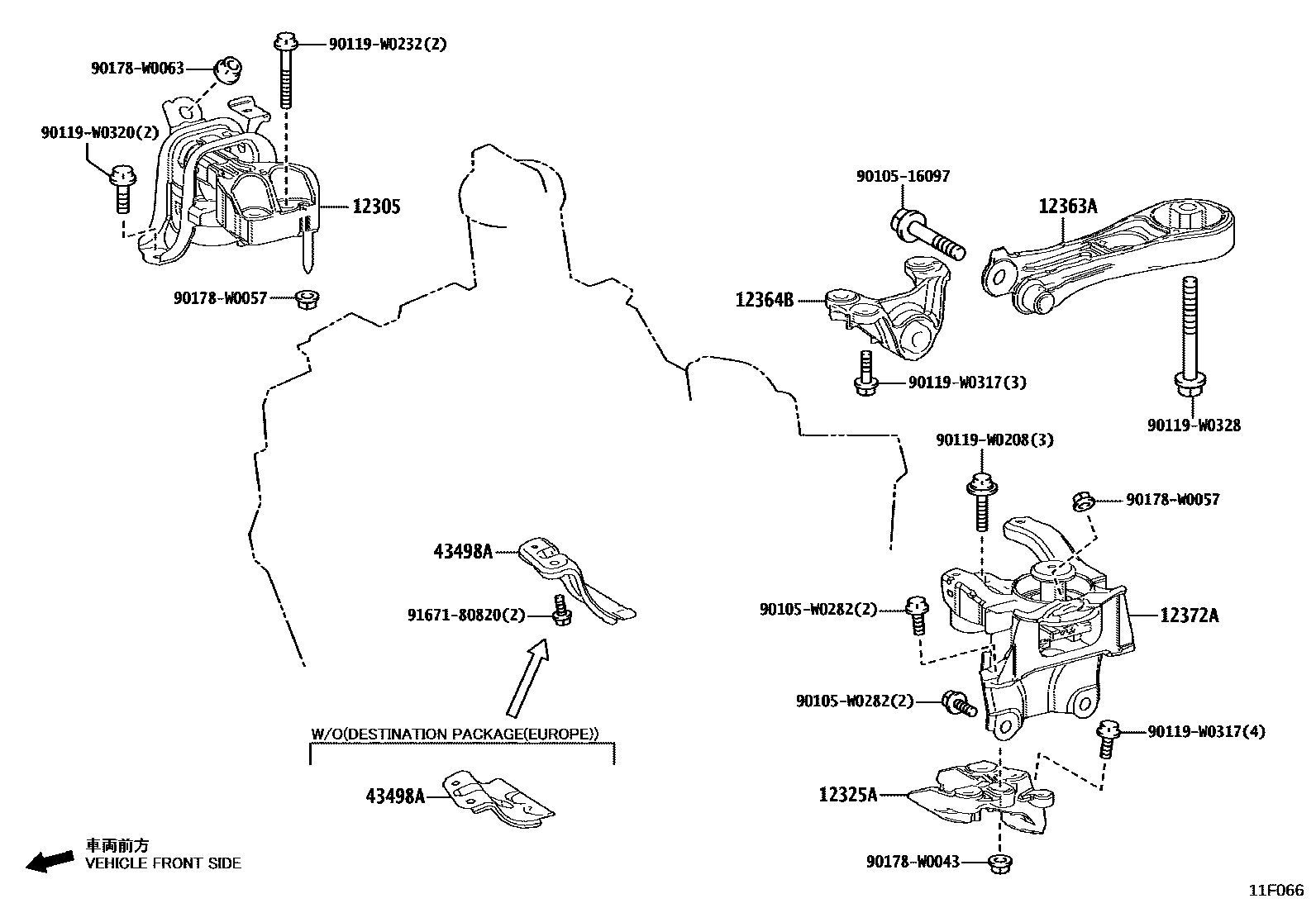

Toyota YARIS Engine Mounting EPC diagram — 11F066
Engine Mounting — 11F066 (202007 – 999999)

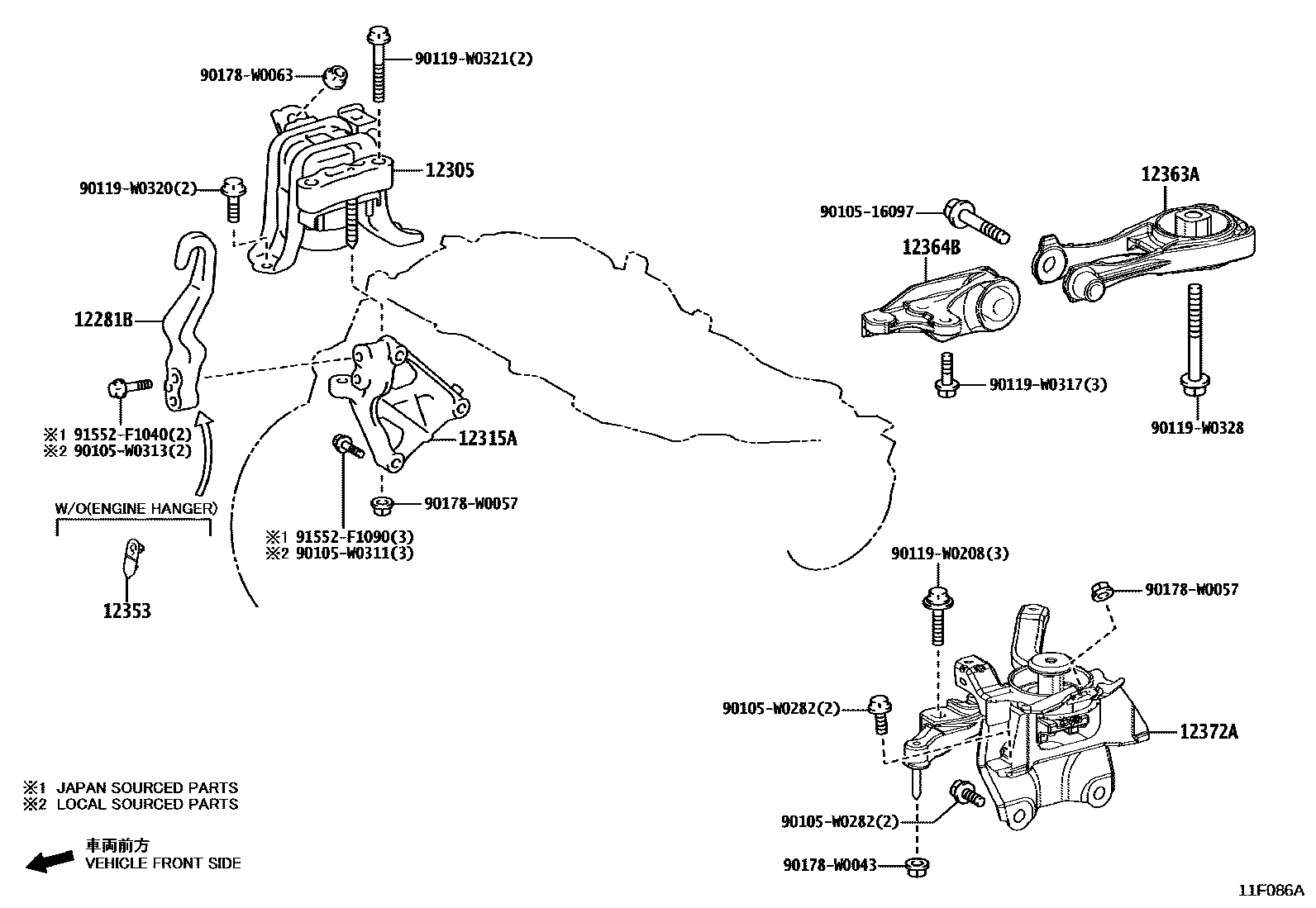

Toyota YARIS Engine Mounting EPC diagram — 11F086A
Engine Mounting — 11F086A (202007 – 999999)

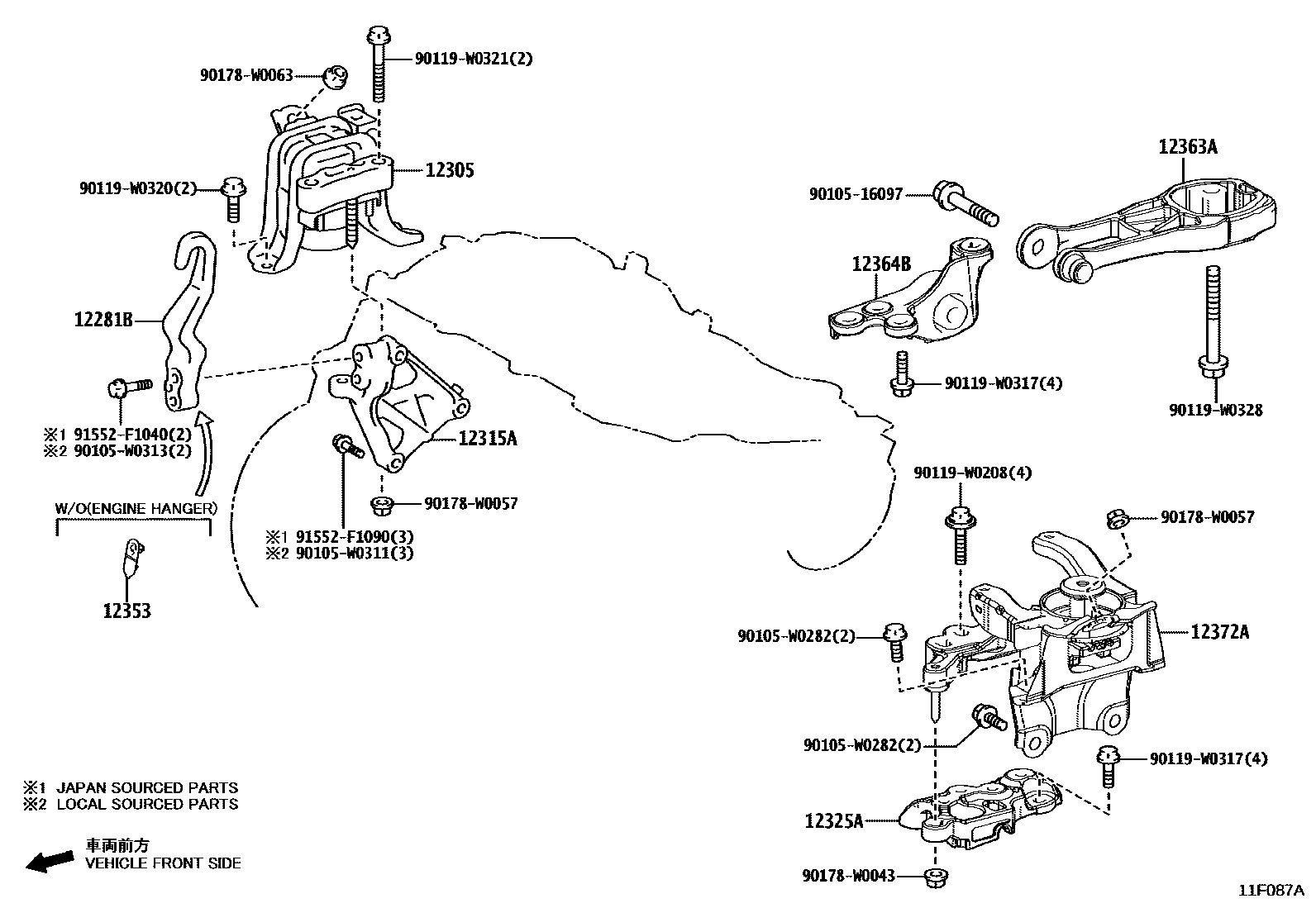

Toyota YARIS Engine Mounting EPC diagram — 11F087A
Engine Mounting — 11F087A (202007 – 999999)

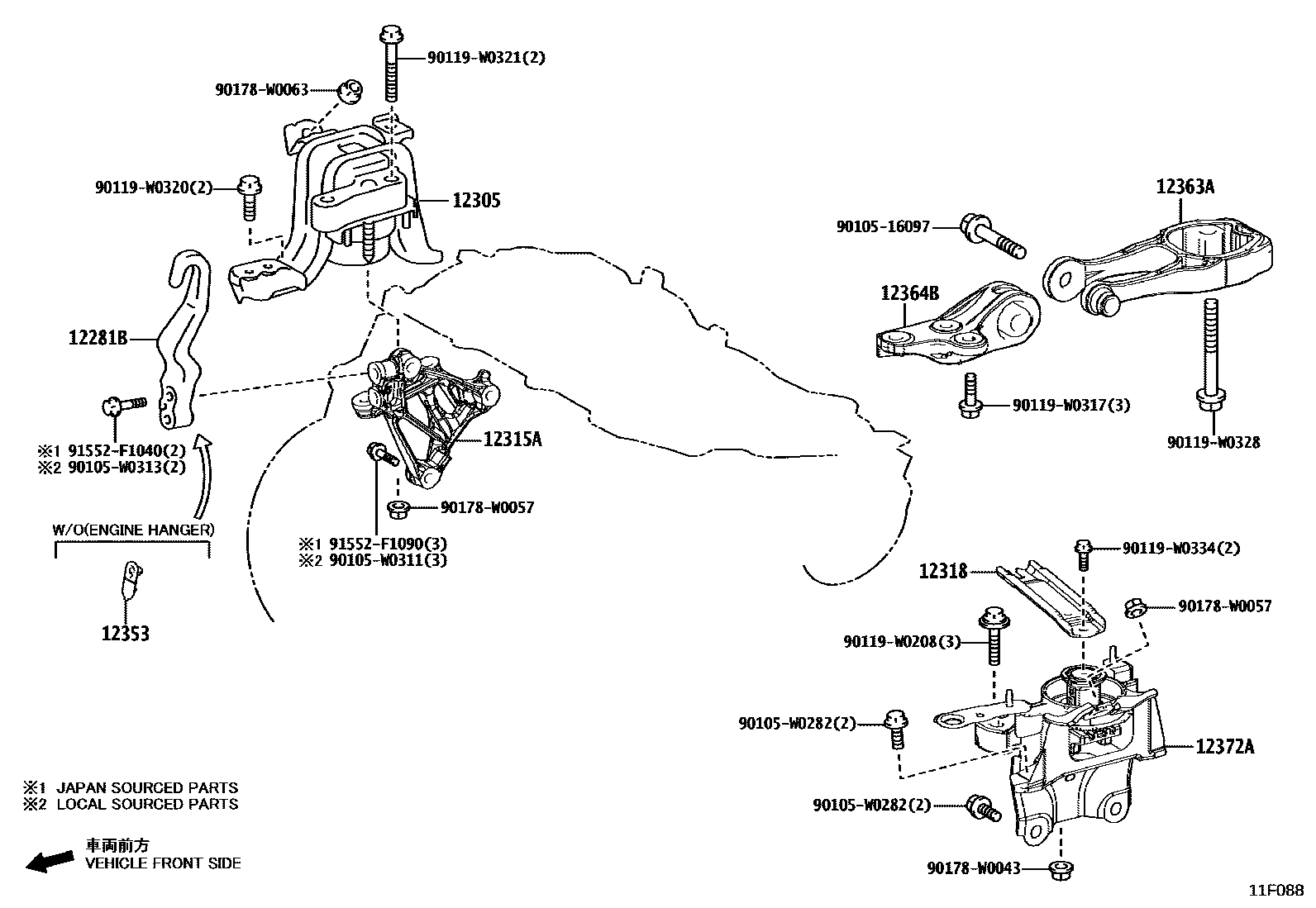

Toyota YARIS Engine Mounting EPC diagram — 11F088
Engine Mounting — 11F088 (202007 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BCROCHET SUSPENSION MOTEUR NO.112281-25030
12305Engine right side mounting vibration isolation pad sub-assembly12305-K0050 · 12305-K0060 · 12305-K0070
12315AEngine right side mounting bracket (for transversely mounted engine)12315-15100 · 12315-F3010 · 12315-F3020
12318Engine left mounting bracket12318-F3010 · 12318-K0020
12325AEngine left side mounting bracket (for transversely mounted engine)12325-K0020 · 12325-K0030
12353CHAPEAU, SUPPORT FIXATION MOTEUR12353-15010
12363AEngine movement control lever12363-F3070 · 12363-K0050 · 12363-K0060 · 12363-K0070
12364BEngine No. 2 motion control lever12364-F3050 · 12364-K0060 · 12364-K0070 · 12364-K0080 · 12364-K0090
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-15281 · 12372-F3050 · 12372-F3080 · 12372-K0060 · 12372-K0090
43498AISOLANT, CHALEUR D'ARBRE D'ENTRAINEMENT, NO.143498-0D080 · 43498-K0050
