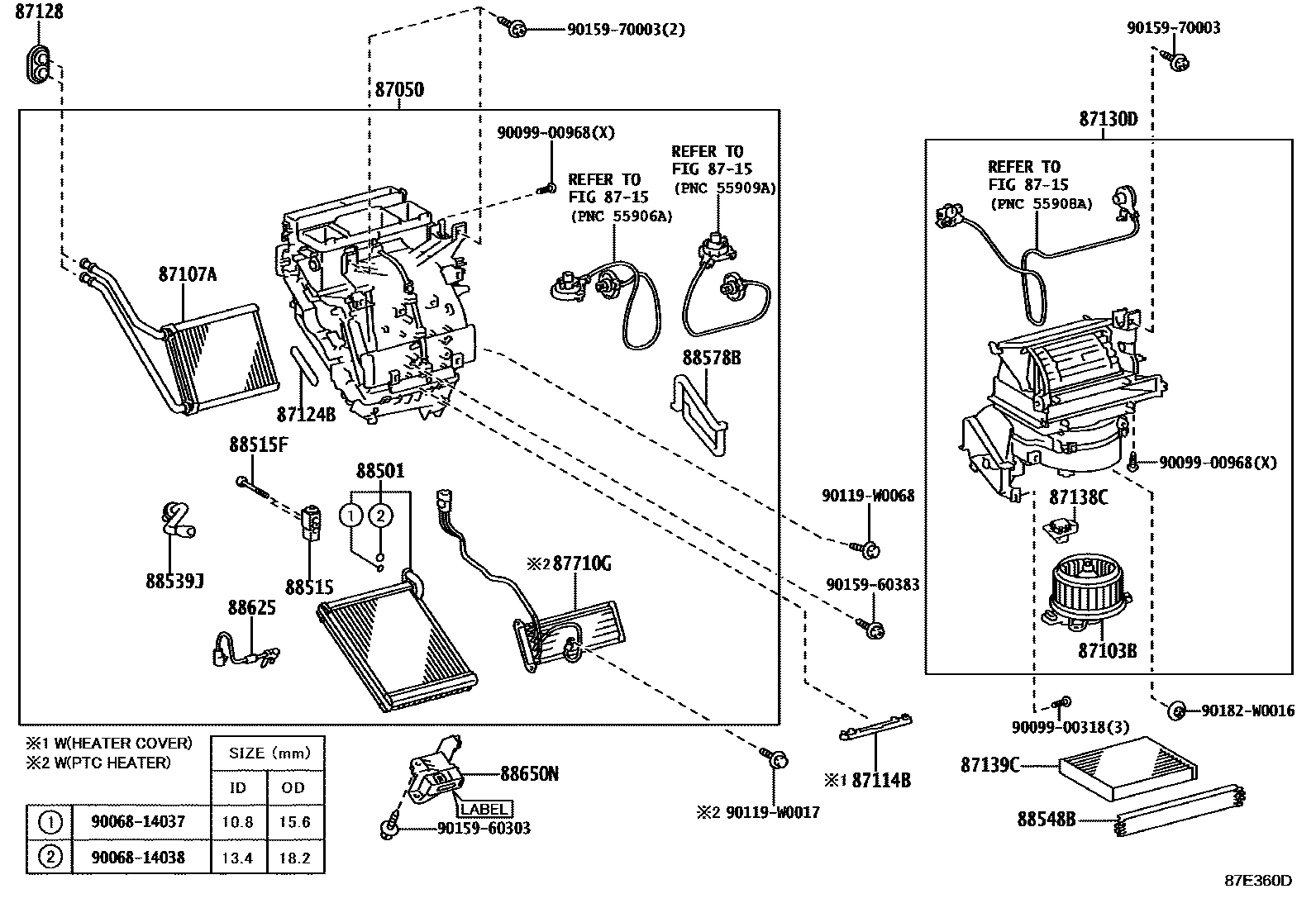

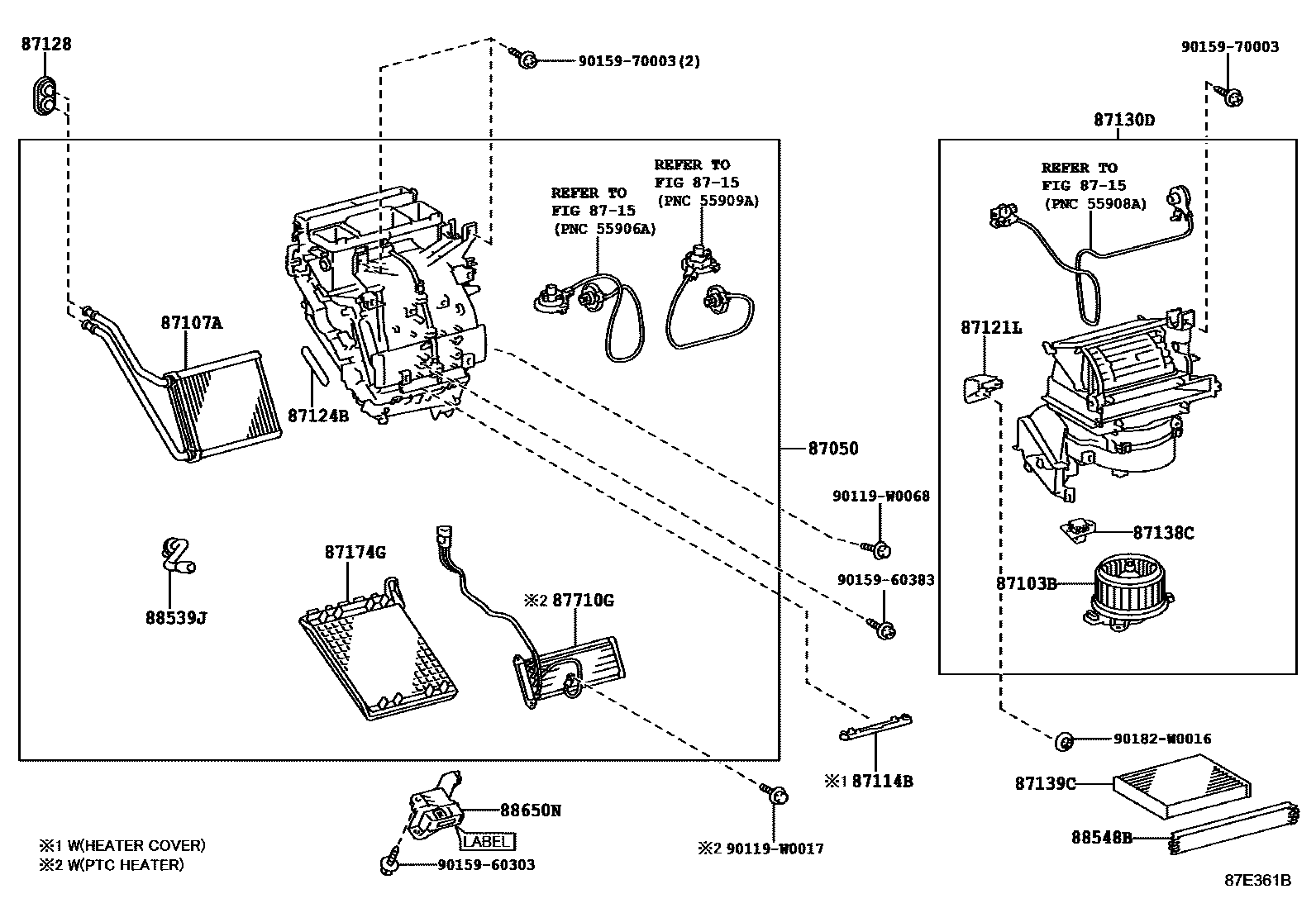

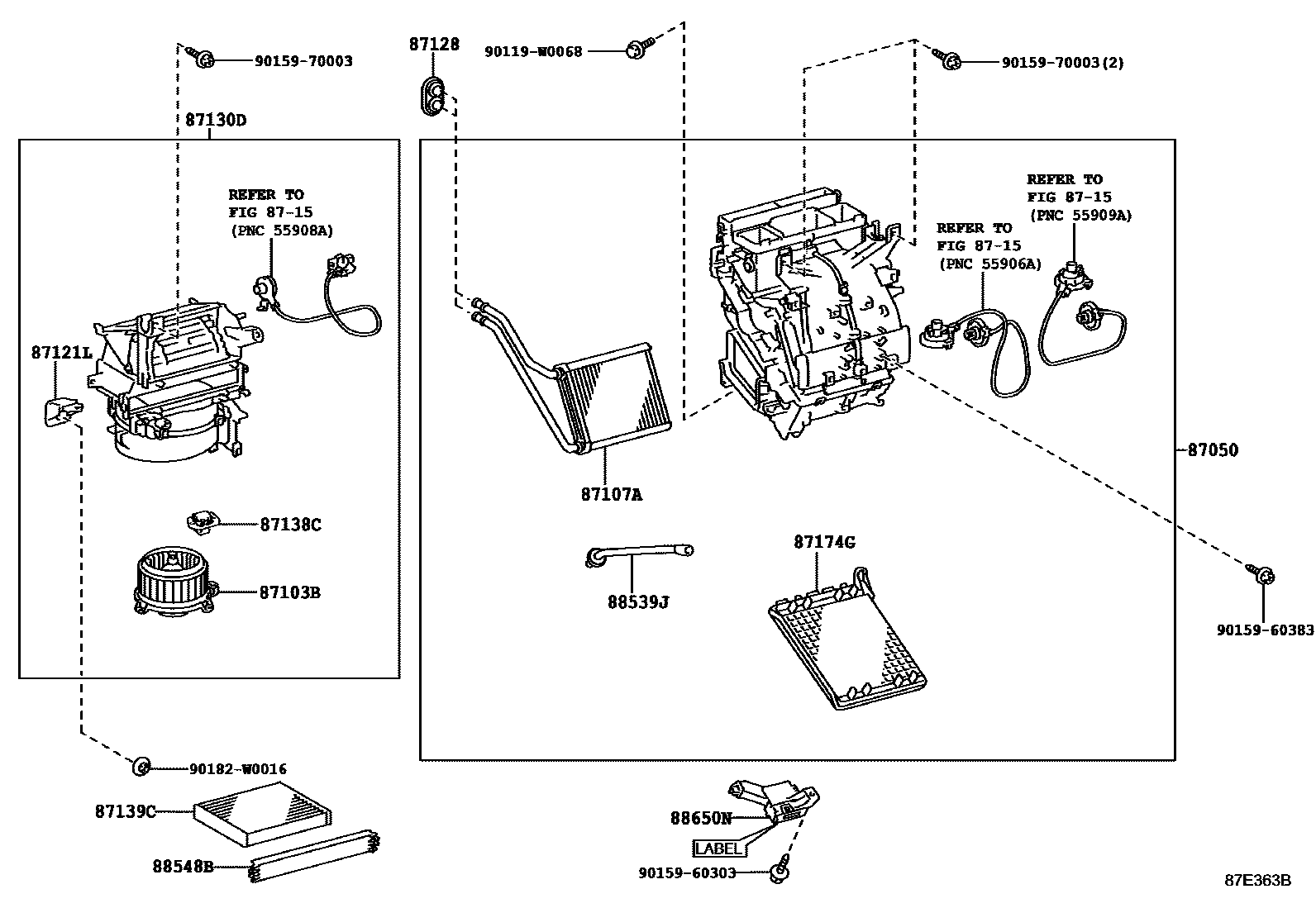

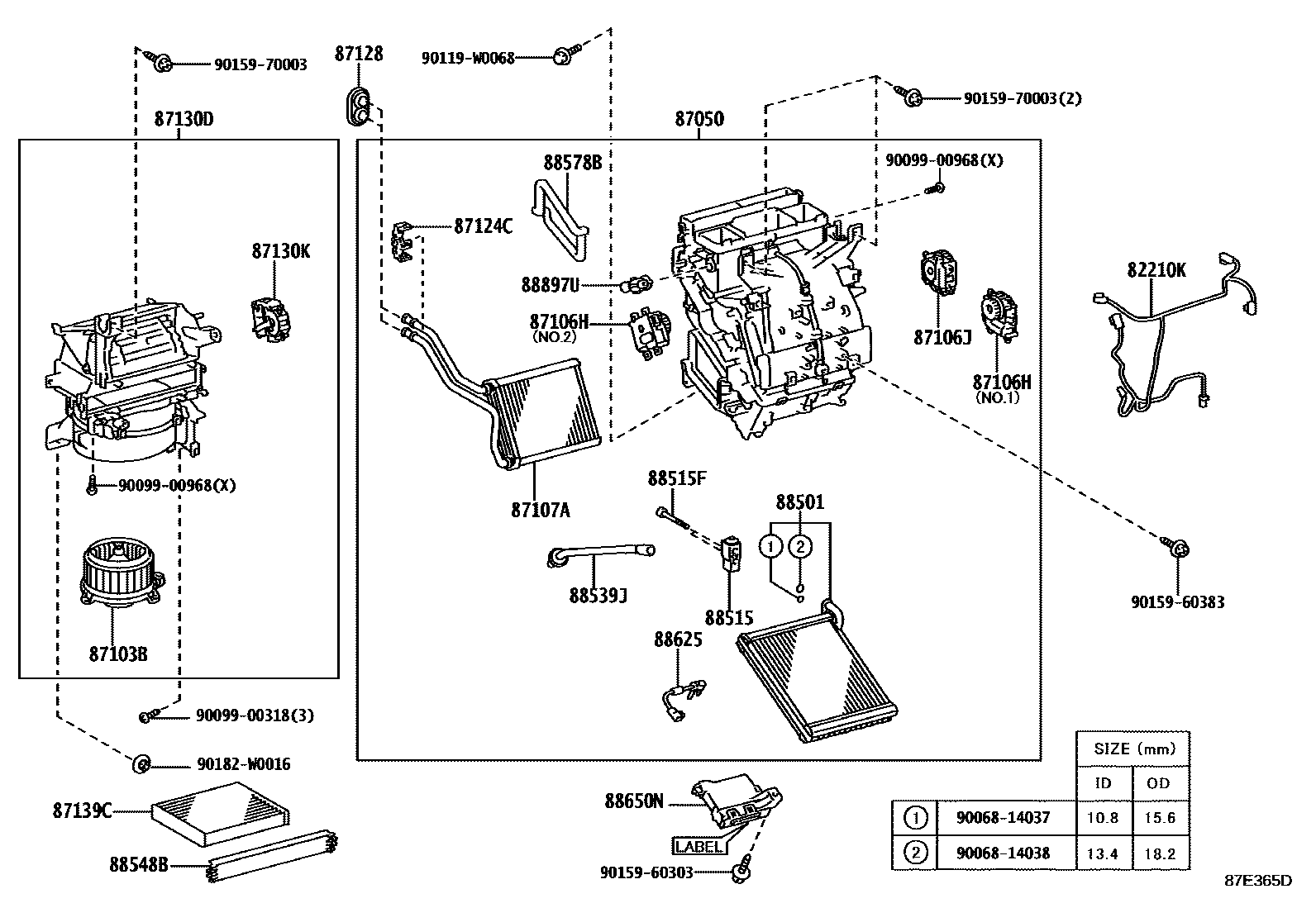

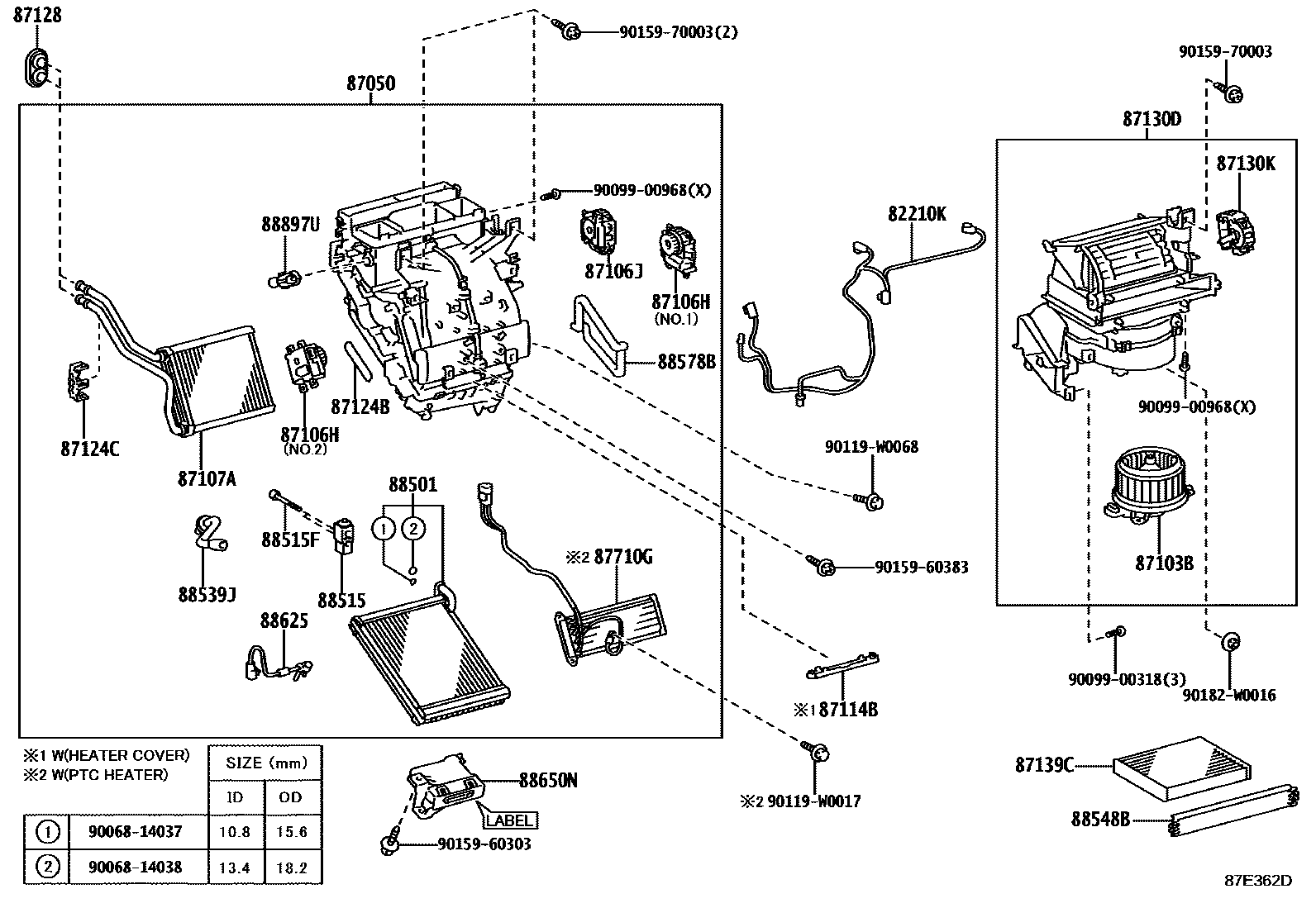

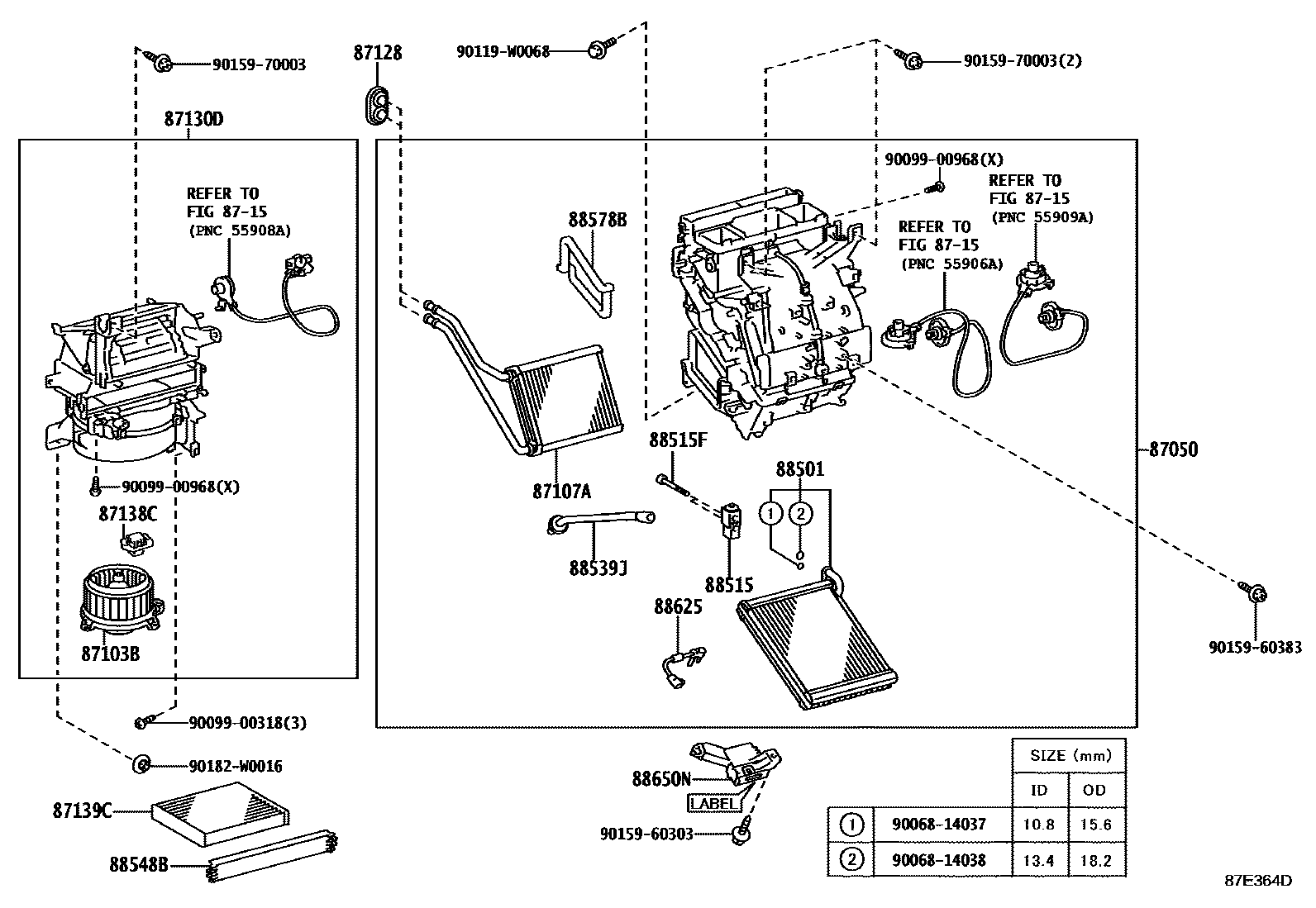

Toyota YARIS 暖风和空调系统 - 冷却器组件 — Figure 8714
Toyota YARIS EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 6 images and 26 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82210K | Air conditioning wiring harness assembly | 82212-52050 · 82212-52051 · 82212-52060 · 82212-52061 |
| 87050 | Air conditioning radiator assembly | 87050-0D011 · 87050-0D012 · 87050-0D021 · 87050-0D022 · 87050-0D101 · 87050-0D102 · 87050-0D181 · 87050-0D182 · 87050-0D370 · 87050-0D371 · 87050-0D380 · 87050-0D381 · 87050-0D390 · 87050-0D391 · 87050-0D400 · 87050-0D401 · 87050-0D410 · 87050-0D411 · 87050-0D420 · 87050-0D421 · 87050-0D450 · 87050-0D451 · 87050-0D470 · 87050-0D471 · 87050-0D480 · 87050-0D481 · 87050-0D680 · 87050-0D681 · 87050-0D690 · 87050-0D691 · 87050-0D700 · 87050-0D701 · 87050-0D710 · 87050-0D711 · 87050-0D720 · 87050-0D721 · 87050-0D730 · 87050-0D731 · 87050-0D740 · 87050-0D750 · 87050-0D760 · 87050-0D770 · 87050-0D780 · 87050-0D790 · 87050-0D800 · 87050-0D810 · 87050-0D820 · 87050-0D830 · 87050-0D840 · 87050-0D850 |
| 87103B | Blower motor sub-assembly with fan | 87103-0D101 · 87103-0D111 · 87103-0D220 · 87103-0D230 |
| 87106H | Damper servo mechanism sub-assembly (for air mixing) | 87106-0D021 · 87106-0D051 |
| 87106J | Damper servo mechanism sub-assembly (for mode) | 87106-0D031 |
| 87107A | Heater radiator device sub-assembly | 87107-0D051 · 87107-0D120 |
| 87114B | heater cover | 87114-0D060 |
| 87121L | heater bracket | 87121-0D010 |
| 87124B | heater clip | 87124-0D080 · 87124-0D580 |
| 87124C | heater clip | 87124-33070 |
| 87128 | heater seal | 90480-01696 |
| 87130D | Blower assembly | 87130-0D022 · 87130-0D031 · 87130-0D082 · 87130-0D091 · 87130-0D171 · 87130-0D181 · 87130-0D200 · 87130-0D260 · 87130-0D270 · 87130-0D280 |
| 87130K | No. 1 blower damper servo mechanism sub-assembly | 87106-0D041 |
| 87138C | Blower resistor | 87138-0K090 |
| 87139C | air purification filter | 87139-0D070 · 87139-50100 |
| 87174G | Air heater deflector | 87174-0D010 |
| 87710G | Rapid heater assembly | 87710-0D030 · 87710-0D060 · 87710-52041 |
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-0D210 · 88501-0D300 · 88501-0D310 · 88501-0D480 · 88501-0D490 · 88501-0D500 |
| 88515 | Cooler expansion valve | 88515-0D480 · 88515-30780 · 88515-48090 · 88515-68010 |
| 88515F | BOULON(POUR DETENDEUR DU REFROIDISSEUR) | 90099-04542 |
| 88539J | Cooler drain hose | 88539-0D170 · 88539-0D180 · 88539-0D590 |
| 88548B | air filter housing | 88548-0D040 |
| 88578B | Cooling unit seal No. 1 | 88578-52100 |
| 88625 | Cooler No. 1 Thermistor | 88625-02110 |
| 88650N | Air conditioning amplifier assembly | 88650-0D360 · 88650-0D370 · 88650-0D380 · 88650-0D540 · 88650-0D550 · 88650-0D560 · 88650-0D700 · 88650-0D701 · 88650-0D702 · 88650-0D710 · 88650-0D711 · 88650-0D712 · 88650-0D720 · 88650-0D721 · 88650-0D722 · 88650-0D730 · 88650-0D731 · 88650-0D732 · 88650-0D740 · 88650-0DA00 · 88650-0DA01 · 88650-0DA02 · 88650-0DA10 · 88650-0DA11 · 88650-0DA12 · 88650-0DA20 · 88650-0DA21 · 88650-0DA22 · 88650-0DA50 · 88650-0DA60 |
| 88897U | aspirator tube | 88897-02180 |
