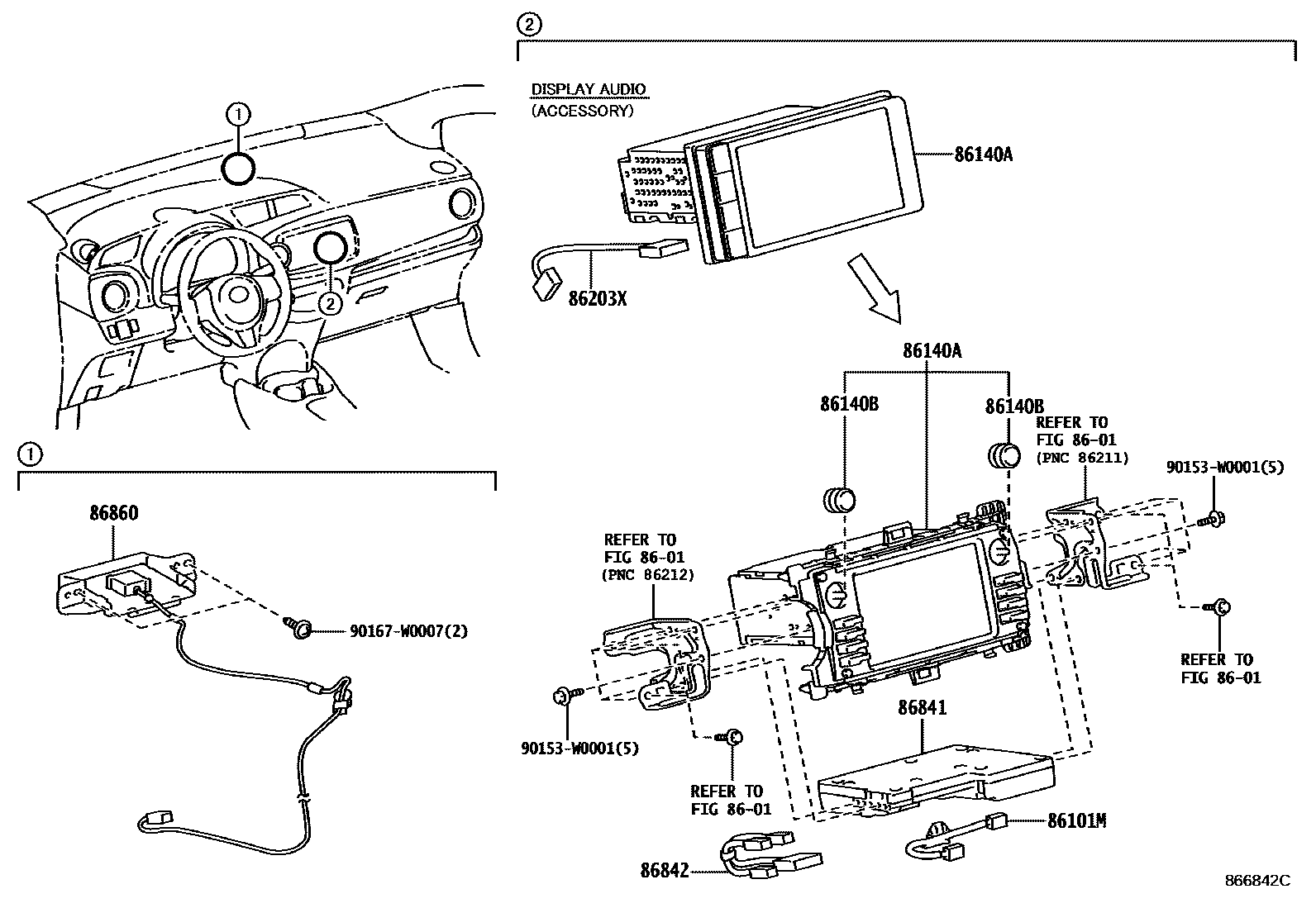

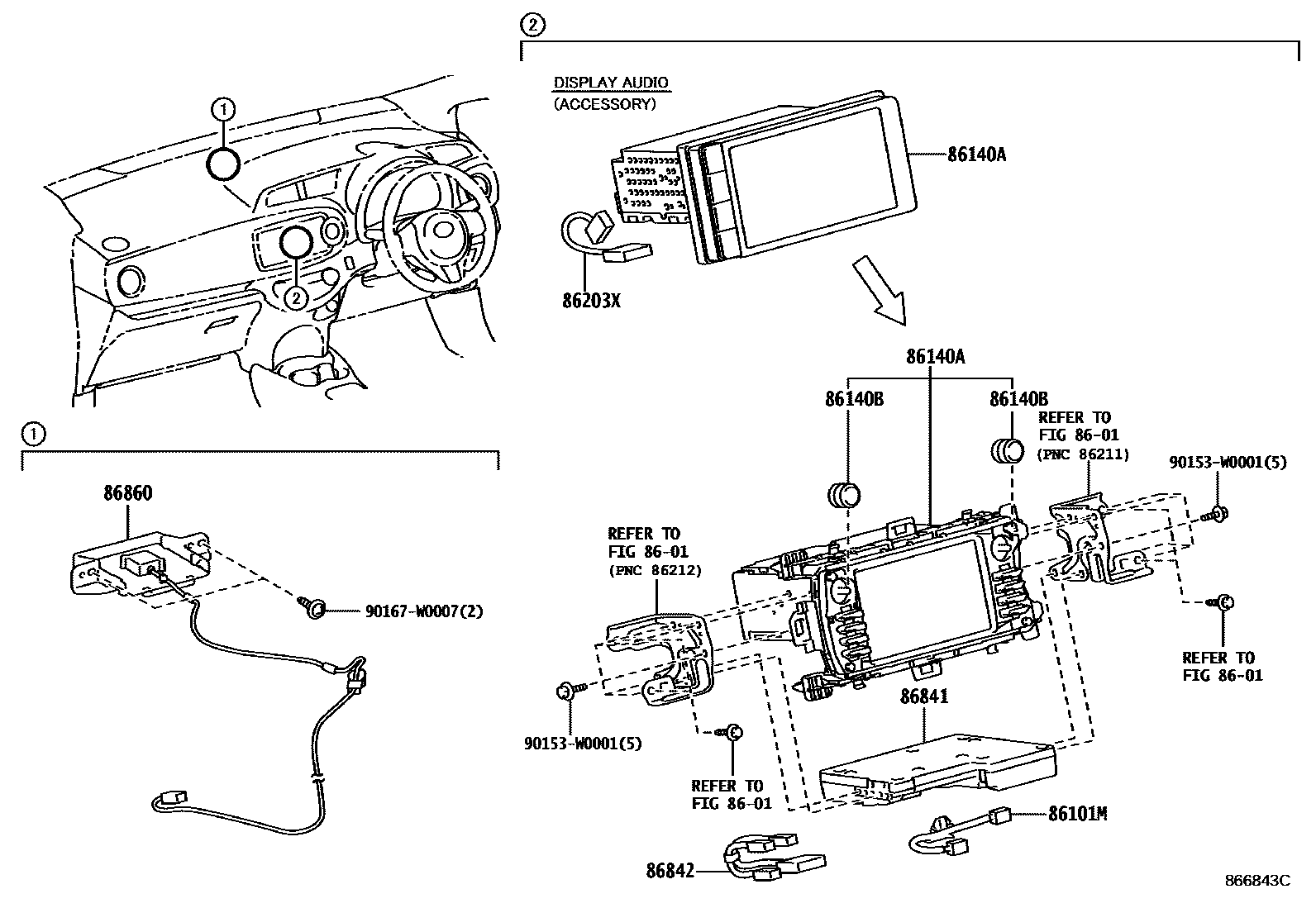

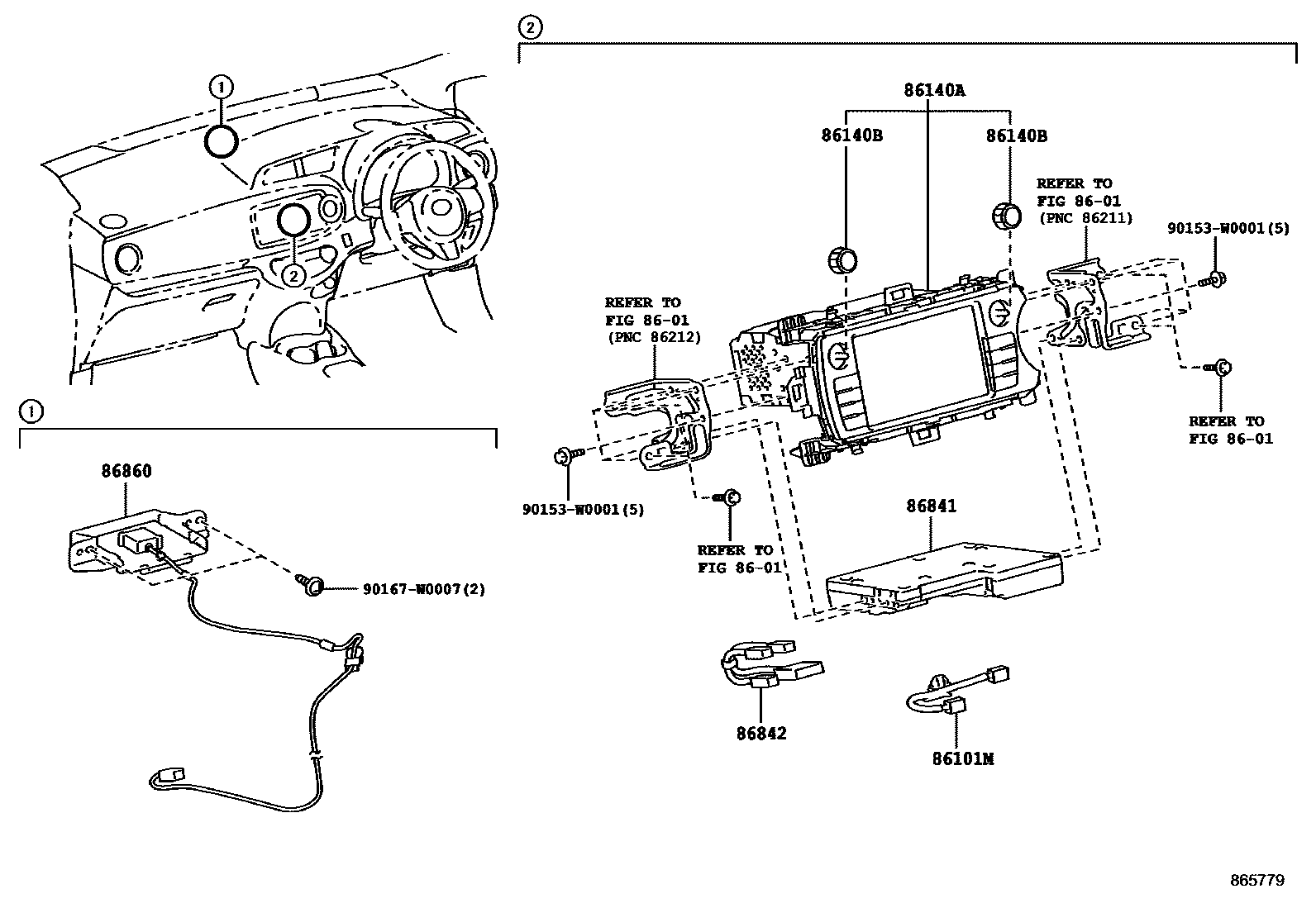

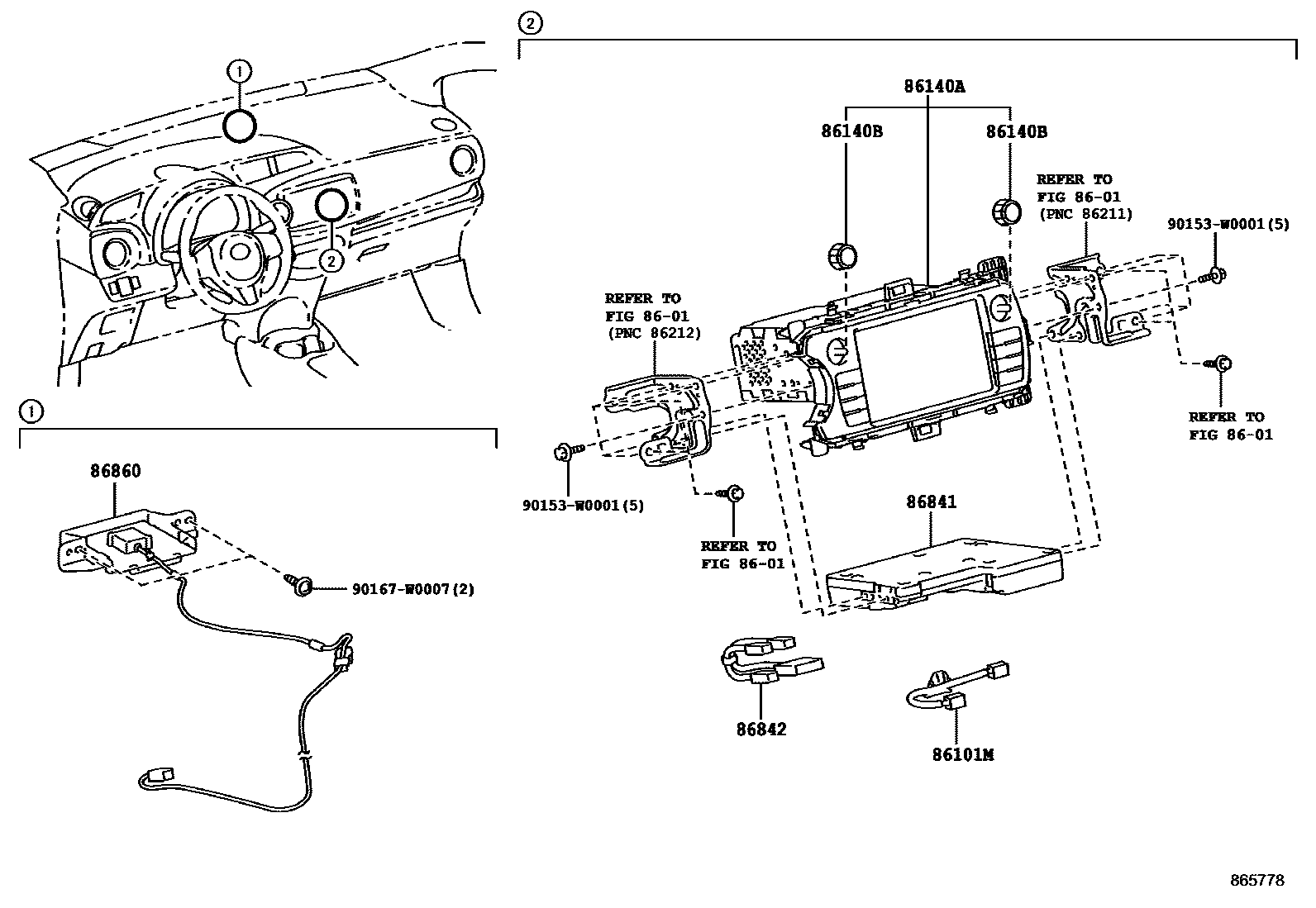

Toyota YARIS 导航和前监视器显示屏 — Figure 8603
Toyota YARIS EPC diagram 8603, 导航和前监视器显示屏, with 4 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86101M | Antenna wire sub-assembly | 86705-02070 |
| 86140A | Radio and display receiver assembly | 86140-0D090 · 86140-0D100 · 86140-0D110 · 86140-0D120 · 86140-0D130 · 86140-0D140 · 86140-0D150 · 86140-0D160 · 86140-0D170 · 86140-0D180 · 86140-0D190 · 86140-0D200 · 86140-0D210 · 86140-0D220 · 86140-0D230 · 86140-0D240 · 86140-0D250 · 86140-0D260 · 86140-0D270 · 86140-0D280 · 86140-0D290 · 86140-0D300 · 86140-0D310 · 86140-0D311 · 86140-0D320 · 86140-0D321 · 86140-0D330 · 86140-0D331 · 86140-0D340 · 86140-0D341 · 86140-0D350 · 86140-0D360 · 86140-0D370 · 86140-0D371 · 86140-0D380 · 86140-0D390 · 86140-0D400 · 86140-0D410 · 86140-0D440 · 86140-0D441 · 86140-0D450 · 86140-0D460 · 86140-YY150 |
| 86140B | Radio and display receiver switch button | 90011-25242 · 90011-25299 |
| 86203X | SOUS-ENS. CABLAGE, RADIO | 86203-YY110 · 86203-YY150 |
| 86250E | amplifier loudspeaker assembly | 86250-0D040 |
| 86841 | Navigation ECU | 86840-02013 · 86840-02014 · 86840-0F020 · 86840-0F040 · 86840-0W012 · 86840-0W013 |
| 86842 | Navigation harness No. 1 | 86842-12010 |
| 86860 | Navigation antenna assembly | 86860-0D020 |
