Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 5 images and 13 PNC and OE references.

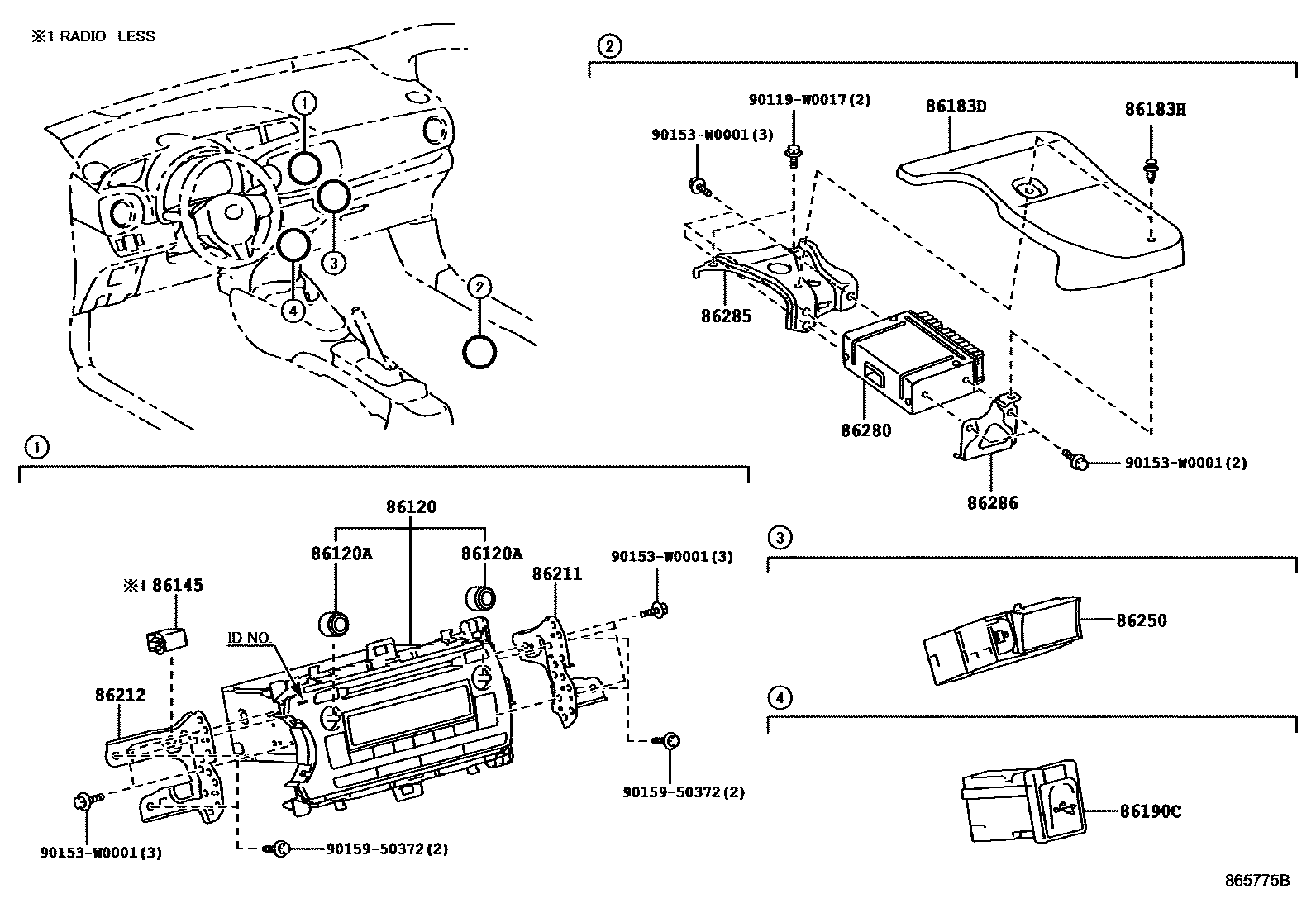

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 865775B
收音机、放大器和冷凝器 — 865775B (201407 – 201703)

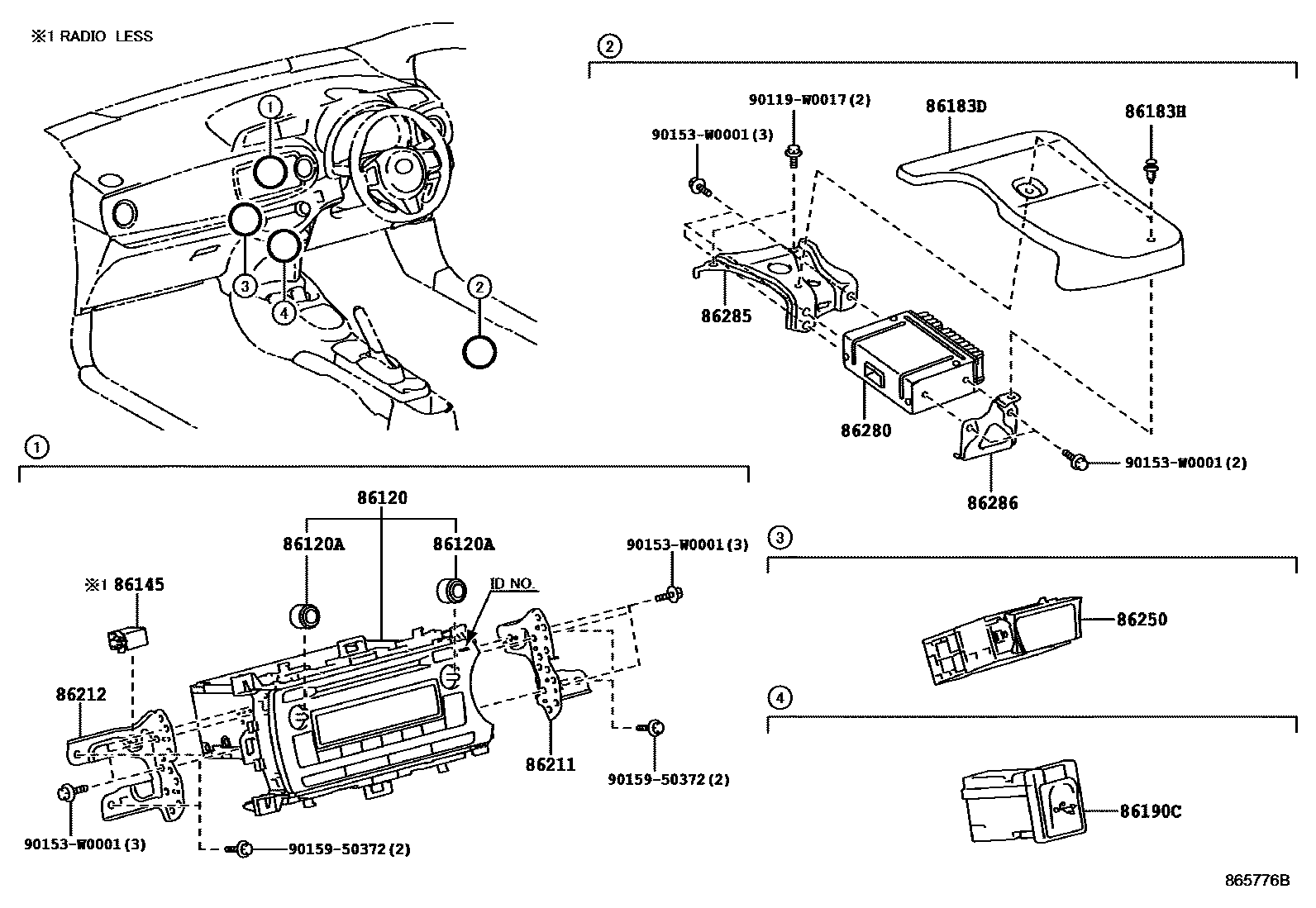

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 865776B
收音机、放大器和冷凝器 — 865776B (201407 – 201703)
Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 865777B
收音机、放大器和冷凝器 — 865777B (201407 – 999999)

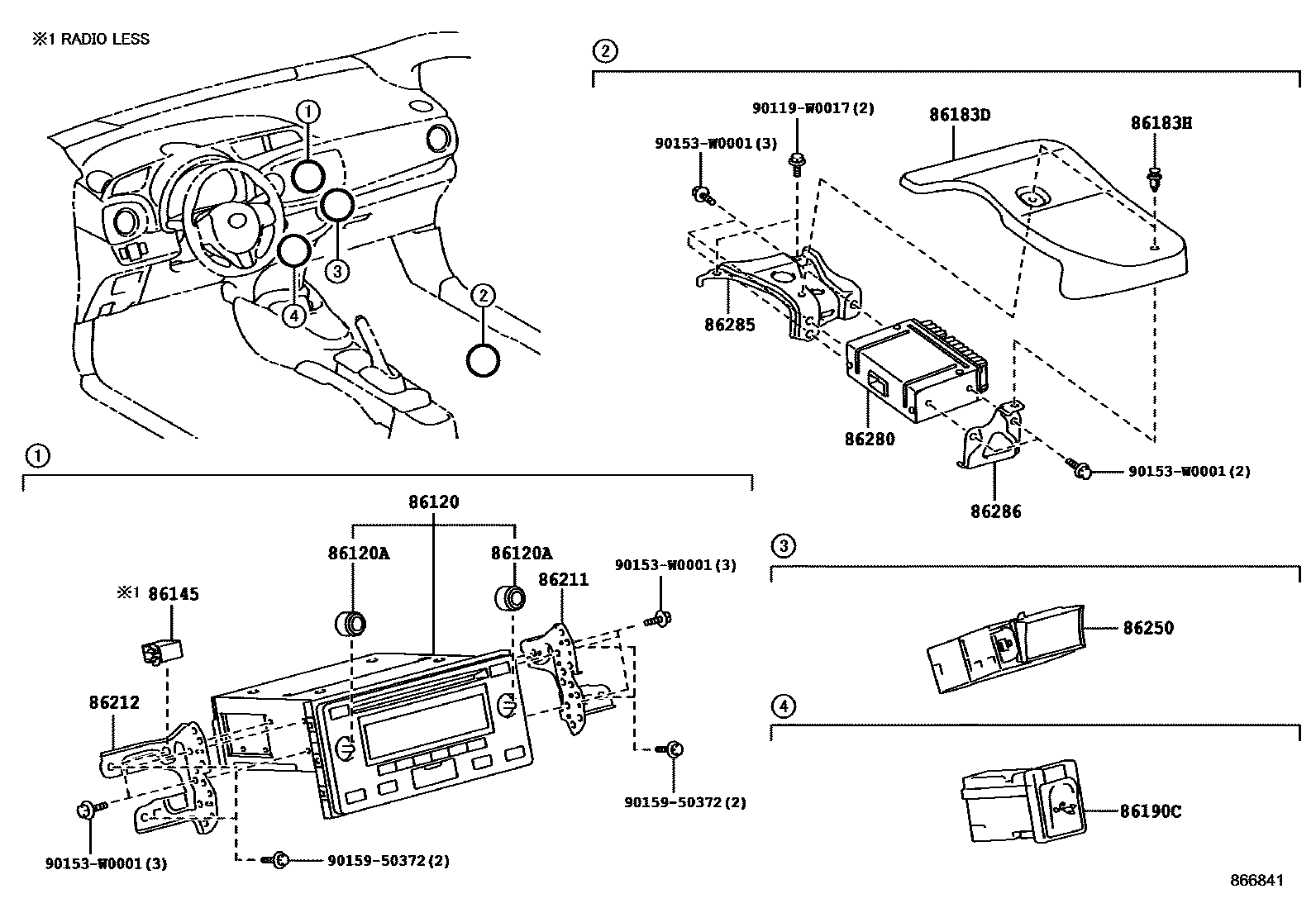

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 866841
收音机、放大器和冷凝器 — 866841 (201703 – 999999)

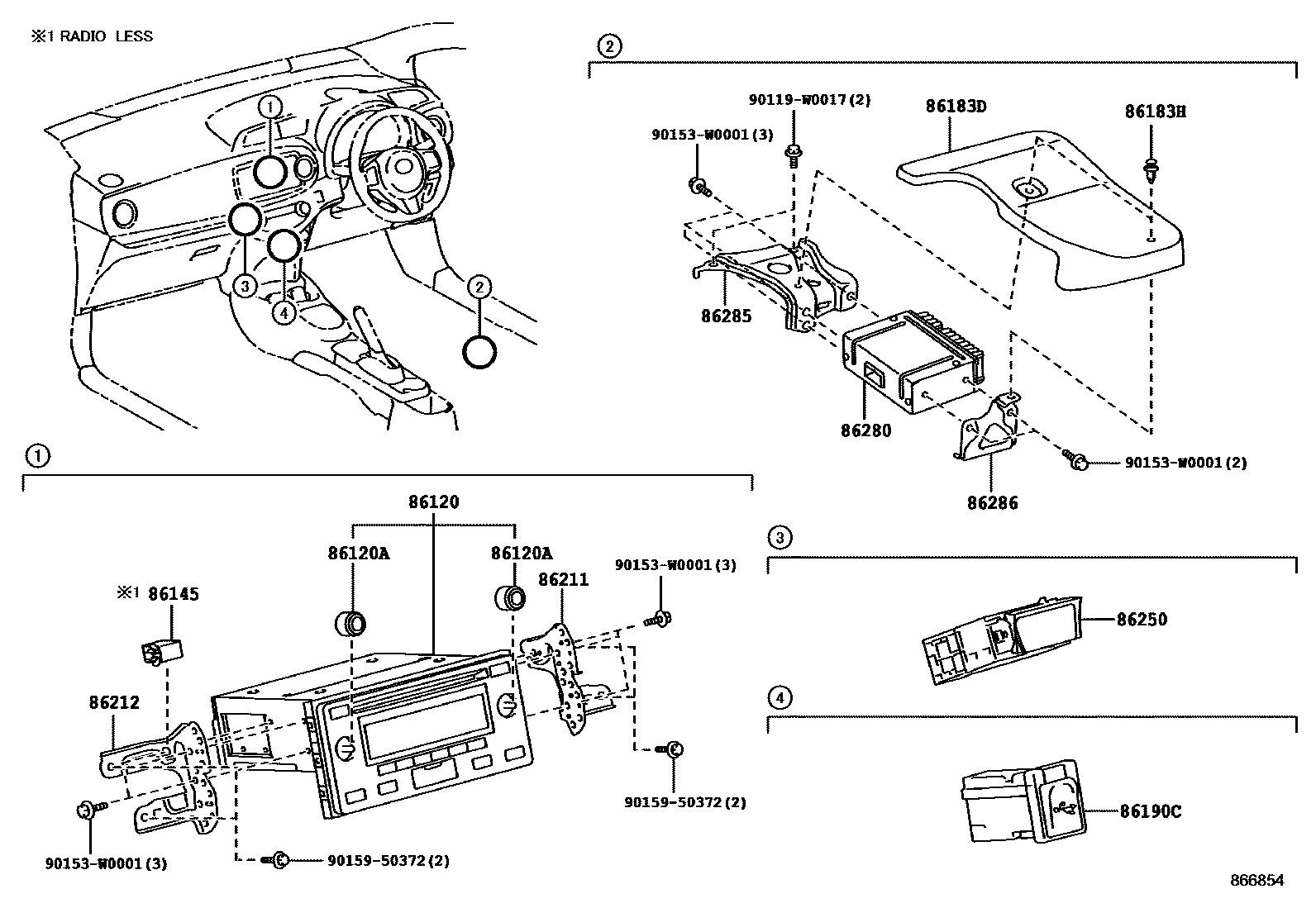

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 866854
收音机、放大器和冷凝器 — 866854 (201703 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04189 · 90980-04204
86011Qradio settings phase modulator90980-04161
86120Radio assembly86120-0D640 · 86120-0D650 · 86120-0D660 · 86120-0D670 · 86120-0DC20 · 86120-0DD80
86120ARadio switch knob90010-24149 · 90011-25290
86145Antenna connector86145-52010
86183Daudio amplifier cover86183-0D010
86190CStereo socket connector assembly No. 186190-0D060
86211No. 1 radio bracket86211-0D130 · 86211-0D210
86212No. 2 radio bracket86212-0D130 · 86212-0D200
86250amplifier loudspeaker assembly86250-0D030 · 86250-0D040
86280Stereo parts amplifier assembly86280-0D010
86285Amplifier Stand No. 186285-0D010
86286Amplifier Stand No. 286286-0D010
