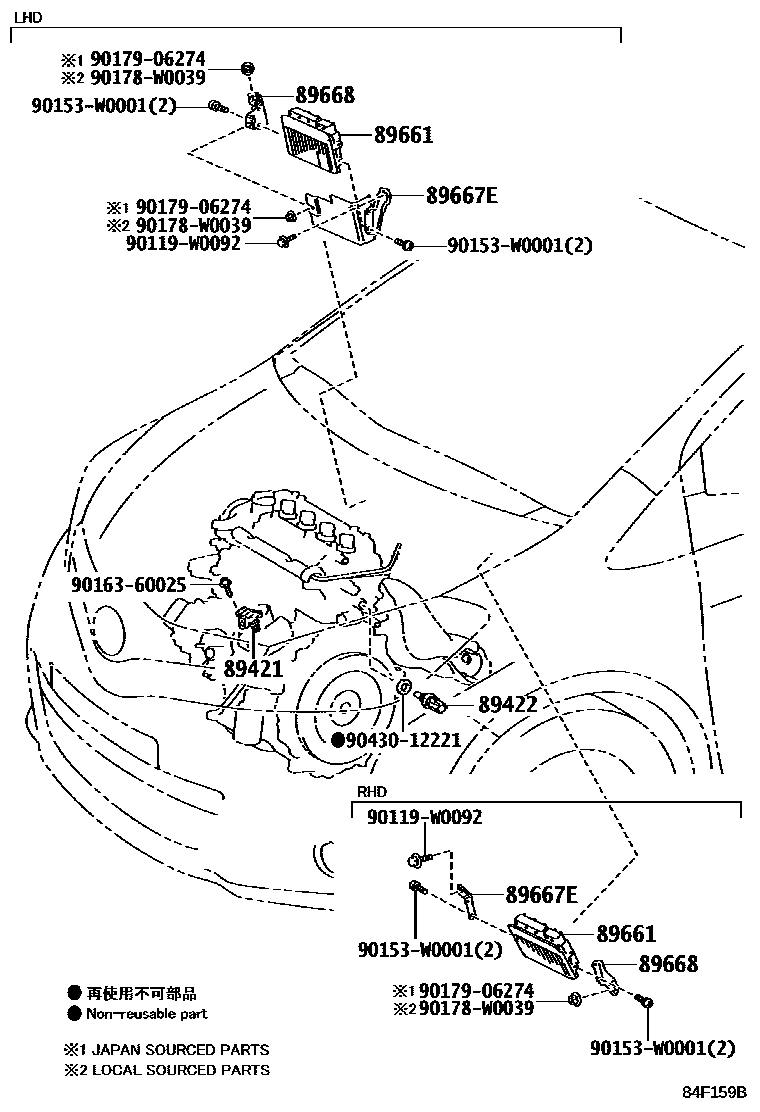

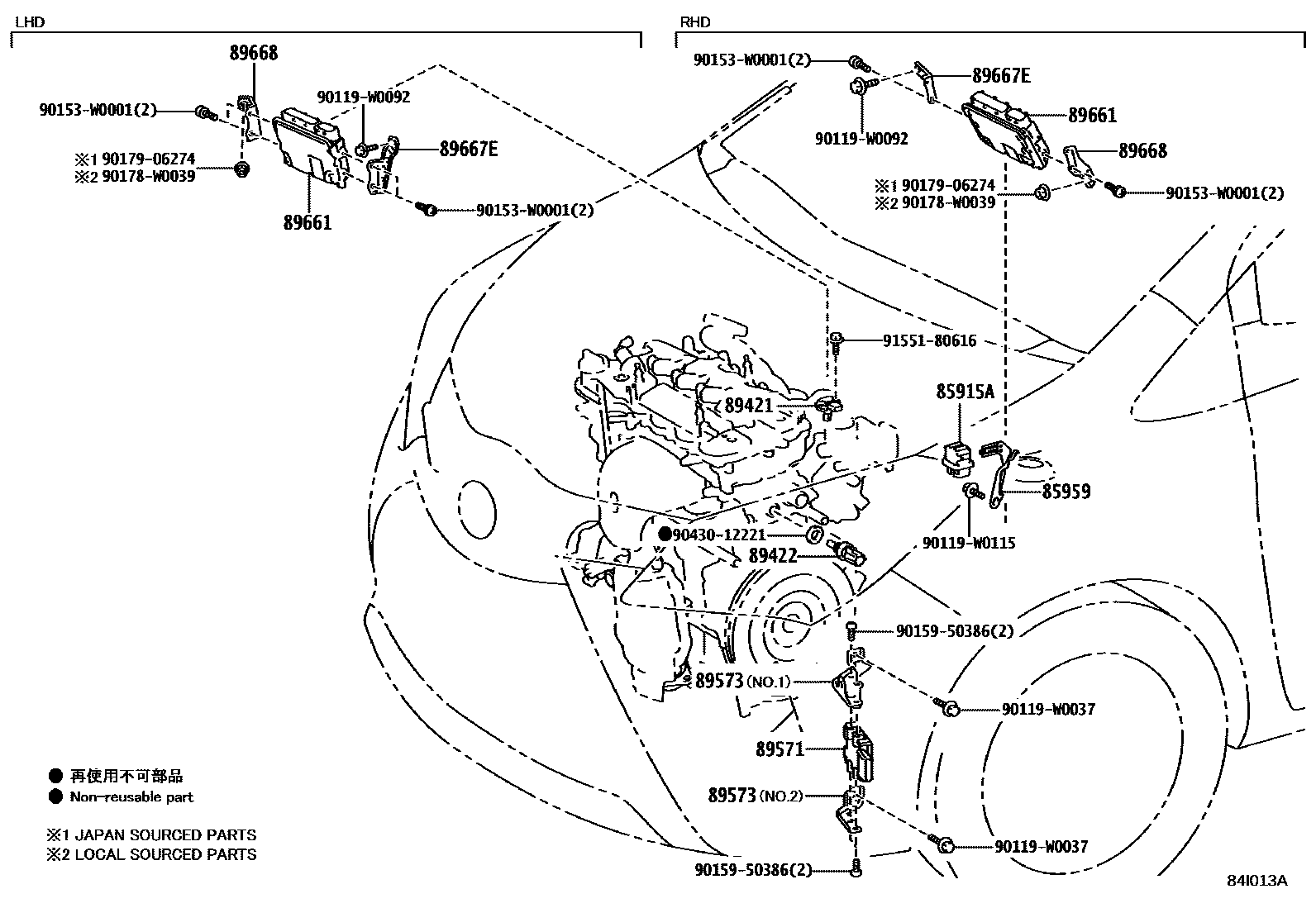

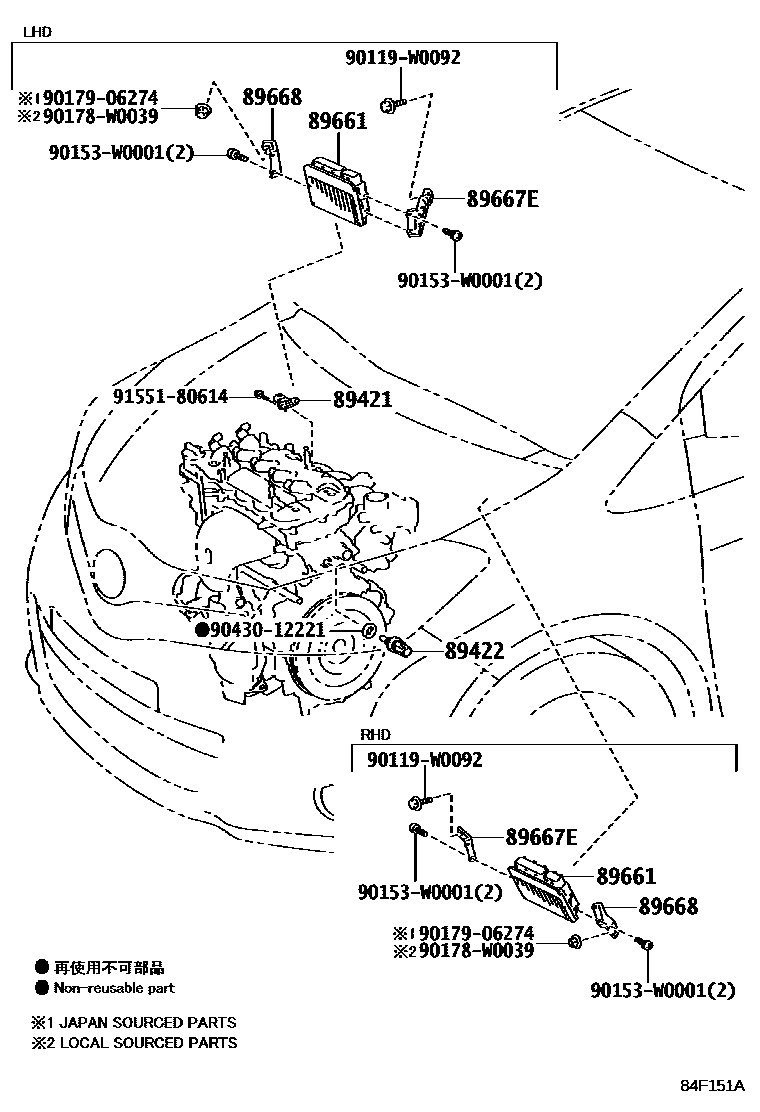

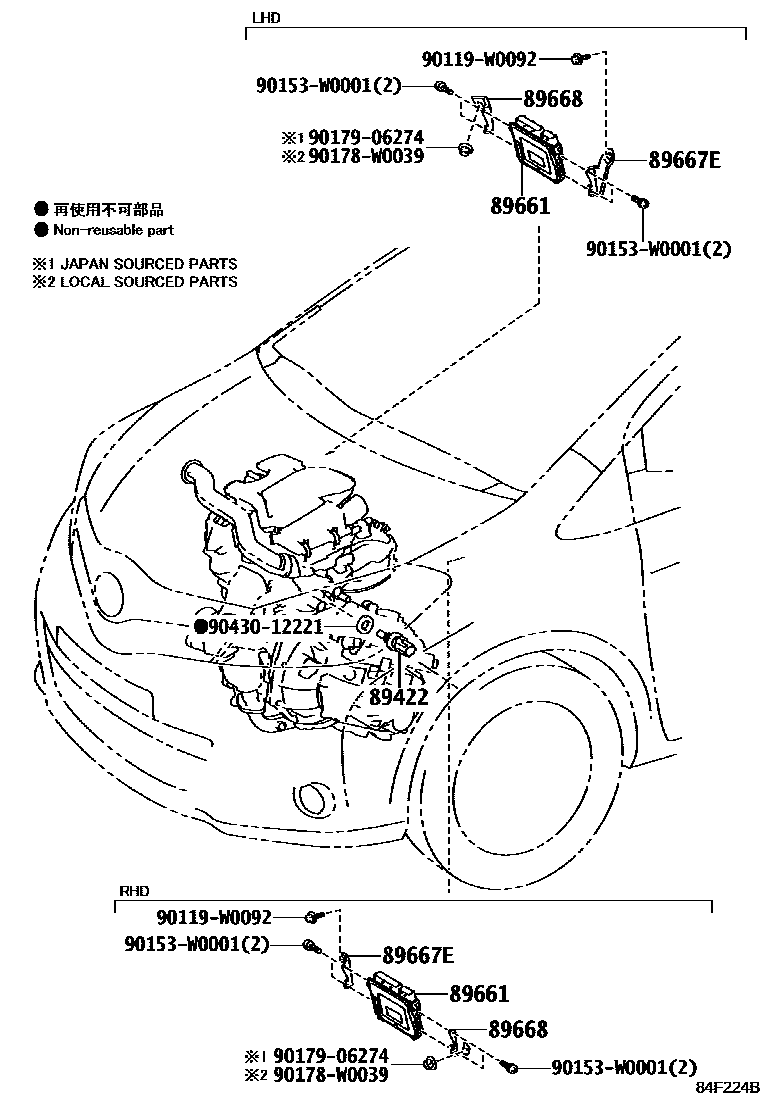

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 4 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85915A | main relay | 85915-52010 |
| 85959 | Relay mounting parts | 85959-0D020 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-47010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89571 | Fuel pump control ECU | 89571-34070 |
| 89573 | Fuel pump control ECU bracket | 89573-52030 · 89573-52040 |
| 89661 | Engine control ECU | 89661-0DJ40 · 89661-0DK30 · 89661-0DK40 · 89661-0DK70 · 89661-0DK71 · 89661-0DK80 · 89661-0DK81 · 89661-0DK90 · 89661-0DK91 · 89661-0DL00 · 89661-0DL01 · 89661-0DM90 · 89661-0DP80 · 89661-0DP90 · 89661-0DQ10 · 89661-0DQ70 · 89661-0DQ80 · 89661-0DQ90 · 89661-0DR00 · 89661-0DR10 · 89661-0DR20 · 89661-0DT20 · 89661-0DT30 · 89661-0DV00 · 89661-0U100 · 89661-0U101 · 89661-0U110 · 89661-0U111 · 89661-0U120 · 89661-0U130 · 89661-0U140 · 89661-0U150 · 89661-0U160 · 89661-0U170 · 89661-0U180 · 89661-0U230 · 89661-0U240 · 89661-0U620 · 89661-0U660 · 89661-0U670 · 89661-0U680 · 89661-0U710 · 89661-0UA80 · 89661-0UA81 · 89661-0UA90 · 89661-0UA91 · 89661-0UB00 · 89661-0UB01 · 89661-0UB10 · 89661-0UB11 |
| 89667E | No. 1 engine control ECU bracket | 89667-0D110 · 89667-0D120 · 89667-0D130 · 89667-0D270 · 89667-0D280 |
| 89668 | No. 2 engine control ECU bracket | 89668-0D110 · 89668-0D120 · 89668-0D130 · 89668-0D150 · 89668-0D160 |
