Toyota YARIS Camshaft & Valve — Figure 1302

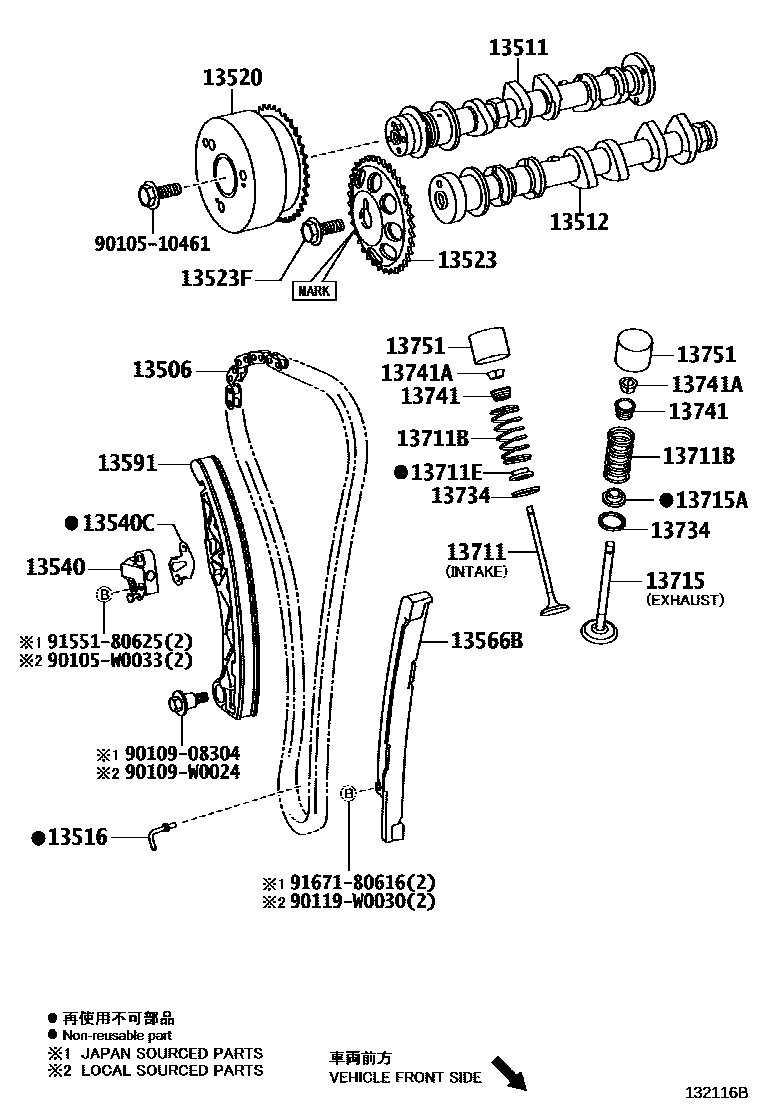

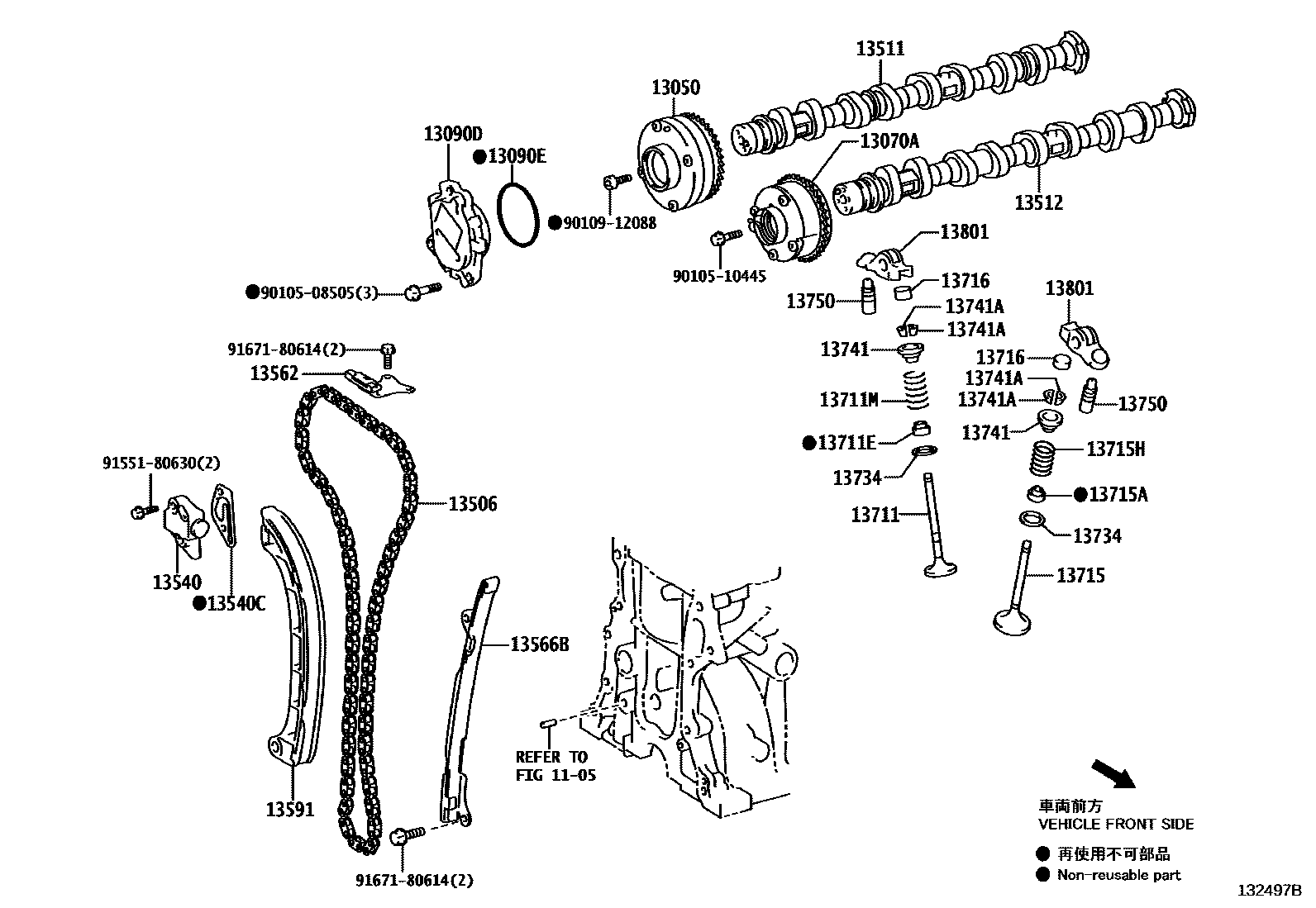

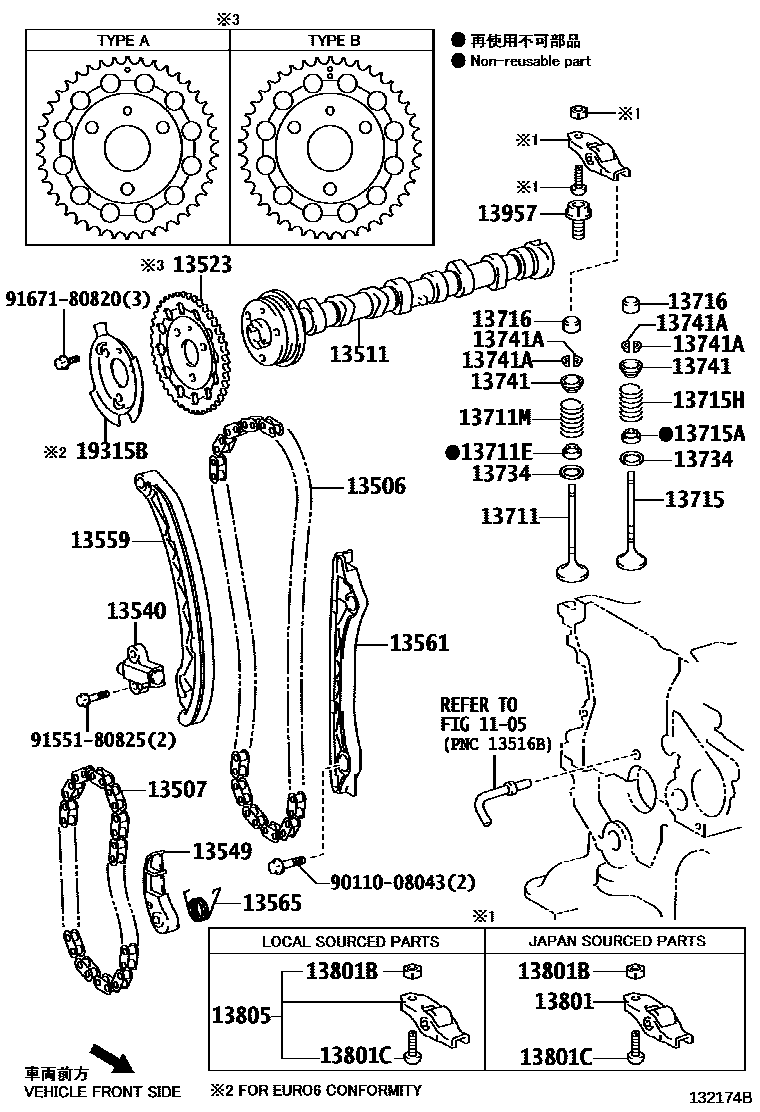

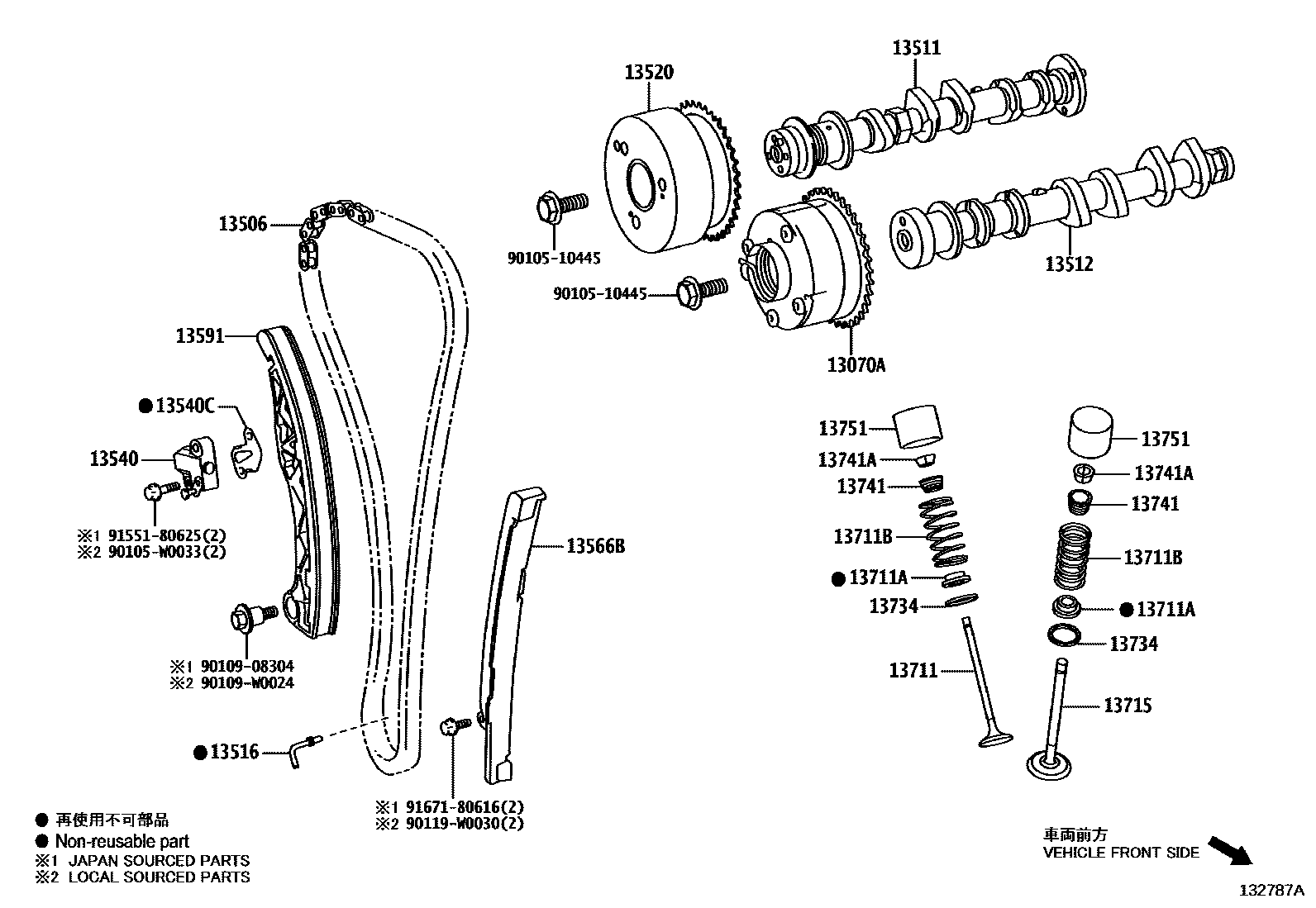

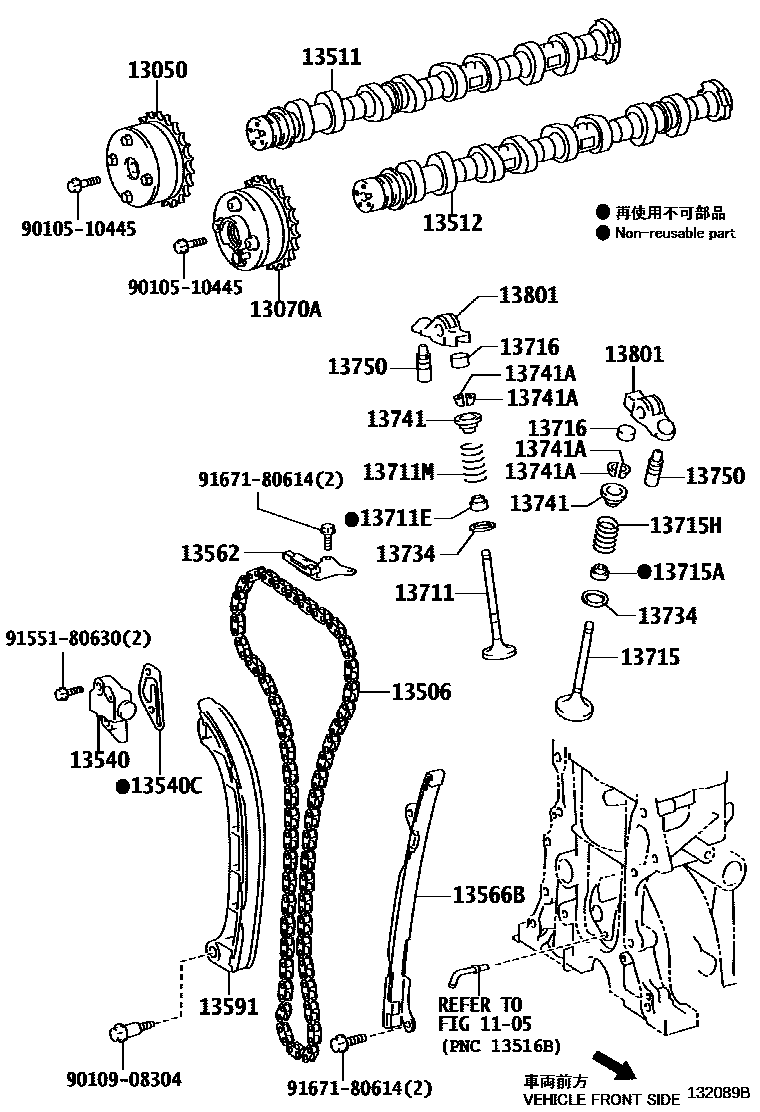

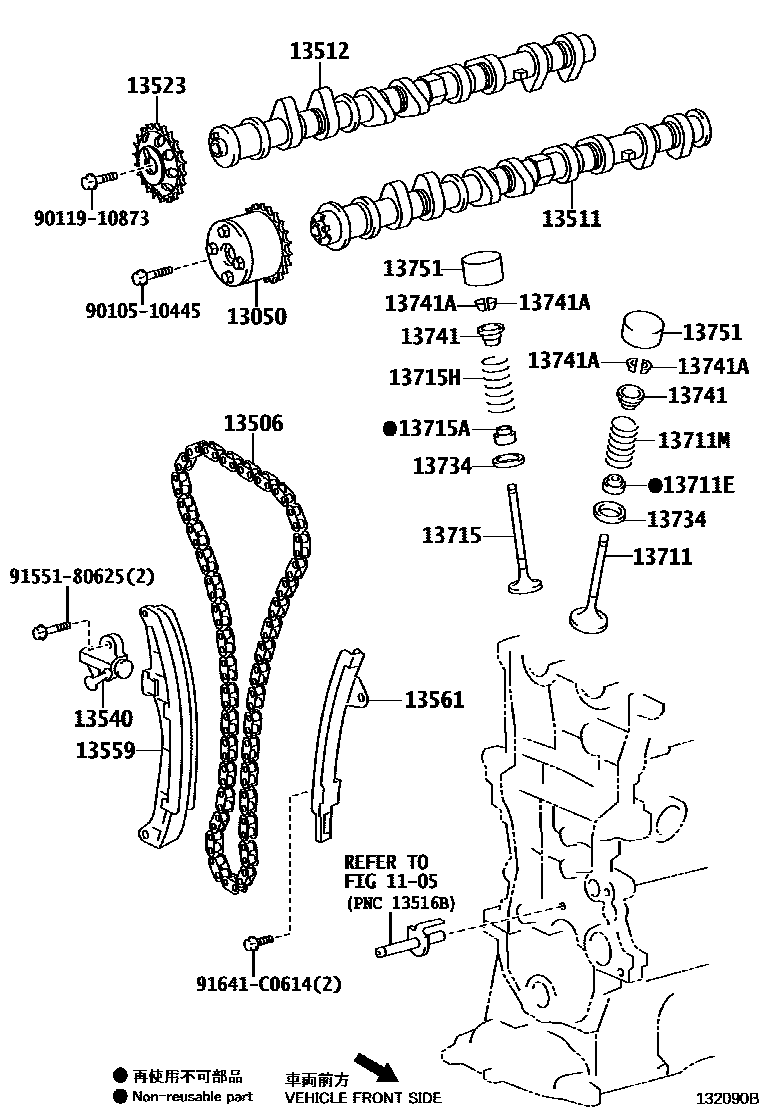

Toyota YARIS EPC diagram 1302, Camshaft & Valve, with 6 images and 41 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 13050 | Camshaft timing gear assembly | 13050-21041 · 13050-47011 · 13050-47040 |
| 13070A | Exhaust camshaft timing gear assembly | 13070-0Q010 · 13070-0Y040 · 13070-47010 |
| 13090D | ENS. MOTEUR, COM. AVAN. ALLUM. CAME AVEC EDU | 13090-47020 |
| 13090E | JOINT TOR. (DE MOTEUR COM. AVAN. ALLUM. CAME) | 90301-92004 |
| 13506 | Chain sub-assembly | 13506-0N020 · 13506-0Q030 · 13506-0Y060 · 13506-21050 · 13506-33030 · 13506-47030 |
| 13507 | No. 2 chain sub-assembly | 13507-33010 |
| 13511 | camshaft | 13501-0Q010 · 13501-0Q020 · 13501-21070 · 13501-33020 · 13501-33042 · 13501-47020 · 13501-47060 |
| 13512 | Camshaft No. 2 | 13502-0Q010 · 13502-0Q020 · 13502-21021 · 13502-47010 · 13502-47050 |
| 13516 | oil nozzle | 13516-40010 |
| 13520 | Camshaft timing sprocket assembly | 13520-0Q010 · 13520-40020 · 13520-40021 |
| 13523 | Camshaft timing gear or sprocket | 13523-0Q010 · 13523-22020 · 13523-33030 · 13523-33040 |
| 13523F | Bolt (for camshaft timing gear) | 90119-10889 |
| 13540 | No. 1 chain tensioner assembly | 13540-0Q010 · 13540-0Q020 · 13540-21020 · 13540-33030 · 13540-47011 |
| 13540C | Pad (for chain tensioner) | 13552-0Q010 · 13552-47010 |
| 13549 | chain tensioner pressure plate | 13549-33010 |
| 13559 | chain tensioner guide plate | 13559-0N020 · 13559-21030 · 13559-21031 · 13559-33020 · 13559-33021 |
| 13561 | No. 1 chain shock absorber | 13561-0N020 · 13561-21040 · 13561-33030 |
| 13562 | No. 2 chain shock absorber | 13562-47020 |
| 13565 | chain damper spring | 13565-33010 |
| 13566B | Timing chain guide plate | 13566-0Q020 · 13566-0Q030 · 13566-47030 |
| 13591 | Timing chain tensioner arm | 13591-0Q020 · 13591-47030 · 13591-47040 · 13591-47060 |
| 13711 | intake valve | 13711-0N030 · 13711-0Q020 · 13711-21010 · 13711-33031 · 13711-47010 |
| 13711A | Oil seal or O-ring (for valve stem) | 90080-31064 · 90080-31065 · 90913-02092 · 90913-02093 · 90913-02128 |
| 13711B | Compression spring (for inner side) | 90501-24044 · 90501-W0012 |
| 13711E | Intake valve stem oil seal | 90080-31064 · 90913-02093 · 90913-02101 · 90913-02124 |
| 13711M | RESSORT, COMPRESSION(POUR SOUPAPE ADMISSION) | 90501-23135 · 90501-29062 · 90501-29066 · 90501-32060 · 90501-W0013 |
| 13715 | exhaust valve | 13715-0N030 · 13715-0Q020 · 13715-21010 · 13715-33041 · 13715-40060 · 13715-47010 |
| 13715A | Exhaust valve stem oil seal | 90080-31065 · 90913-02092 · 90913-02112 · 90913-02124 · 90913-02128 |
| 13715H | RESSORT, COMPRESSION(POUR SOUPAPE ECHAPPEMENT) | 90501-23135 · 90501-29062 · 90501-29066 · 90501-32060 · 90501-W0013 |
| 13716 | valve stem cover | 13716-0T020 · 13716-33010 · 13716-75020 |
| 13734 | Valve spring seat | 13734-33020 · 13734-40010 · 13734-62020 · 13734-74010 |
| 13741 | Valve spring seat ring | 13741-0N010 · 13741-0Q010 · 13741-22021 · 13741-33020 · 13741-36010 |
| 13741A | Valve spring seat lock plate | 90913-03021 · 90913-03028 · 90913-03031 |
| 13750 | Valve lash adjuster assembly | 13750-0T040 · 13750-21010 |
| 13751 | valve lifter | 13751-0Q700 · 13751-0Q710 · 13751-0Q720 · 13751-0Q730 · 13751-0Q740 · 13751-0Q750 · 13751-0Q760 · 13751-0Q770 · 13751-0Q780 · 13751-0Q790 · 13751-0Q800 · 13751-0Q810 · 13751-0Q820 · 13751-0Q830 · 13751-0Q840 · 13751-0Q850 · 13751-0Q860 · 13751-0Q870 · 13751-0Q880 · 13751-0Q890 · 13751-0QA00 · 13751-0QA10 · 13751-0QA20 · 13751-0QA30 · 13751-0QA40 · 13751-0QA50 · 13751-0QA60 · 13751-0QA70 · 13751-0QA80 · 13751-0QA90 · 13751-0QB00 · 13751-0QB10 · 13751-0QB20 · 13751-0QB30 · 13751-0QB40 · 13751-0QB50 · 13751-0QB60 · 13751-0QB70 · 13751-0QB80 · 13751-0QB90 · 13751-0QC00 · 13751-0QC10 · 13751-0QC20 · 13751-0QC30 · 13751-0QC40 · 13751-0QC50 · 13751-0QC60 · 13751-0QC70 · 13751-0QC80 · 13751-0QC90 · 13751-0QD00 · 13751-0QD10 · 13751-0QD20 · 13751-0QD30 · 13751-0QD40 · 13751-0QD50 · 13751-0QD60 · 13751-0QD70 · 13751-21380 · 13751-21390 · 13751-21400 · 13751-21410 · 13751-21420 · 13751-21430 · 13751-21440 · 13751-21450 · 13751-21460 · 13751-21470 · 13751-21480 · 13751-21490 · 13751-21500 · 13751-21510 · 13751-21520 · 13751-21530 · 13751-21540 · 13751-21550 · 13751-21560 · 13751-21570 · 13751-21580 · 13751-21590 · 13751-21600 · 13751-21610 · 13751-21620 · 13751-21630 · 13751-21640 · 13751-21650 · 13751-21660 · 13751-21670 · 13751-21680 · 13751-21690 · 13751-21700 · 13751-21710 · 13751-21720 |
| 13801 | No. 1 valve rocker arm sub-assembly | 13801-0T030 · 13801-33020 · 13801-36020 |
| 13801B | Hex nut (for valve adjustment) | 90170-07004 |
| 13801C | valve adjustment screw | 13788-33011 |
| 13805 | Valve rocker arm assembly | 13805-0N020 |
| 13957 | valve rocker arm pivot | 13957-33010 |
| 19315B | Crankshaft angle signal plate | 19316-33010 |
