Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 4 images and 14 PNC and OE references.

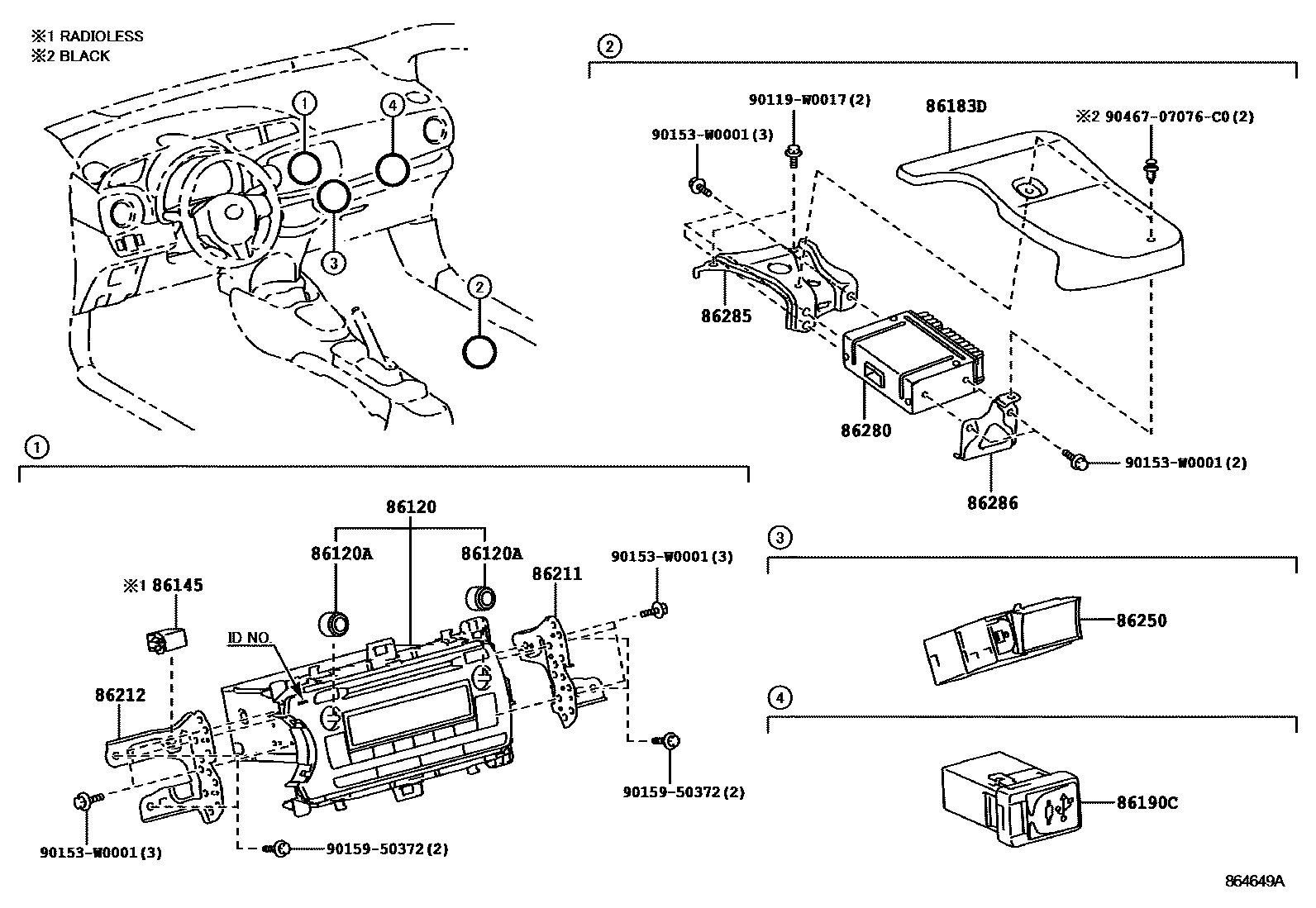

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 864649A
收音机、放大器和冷凝器 — 864649A (201107 – 999999)

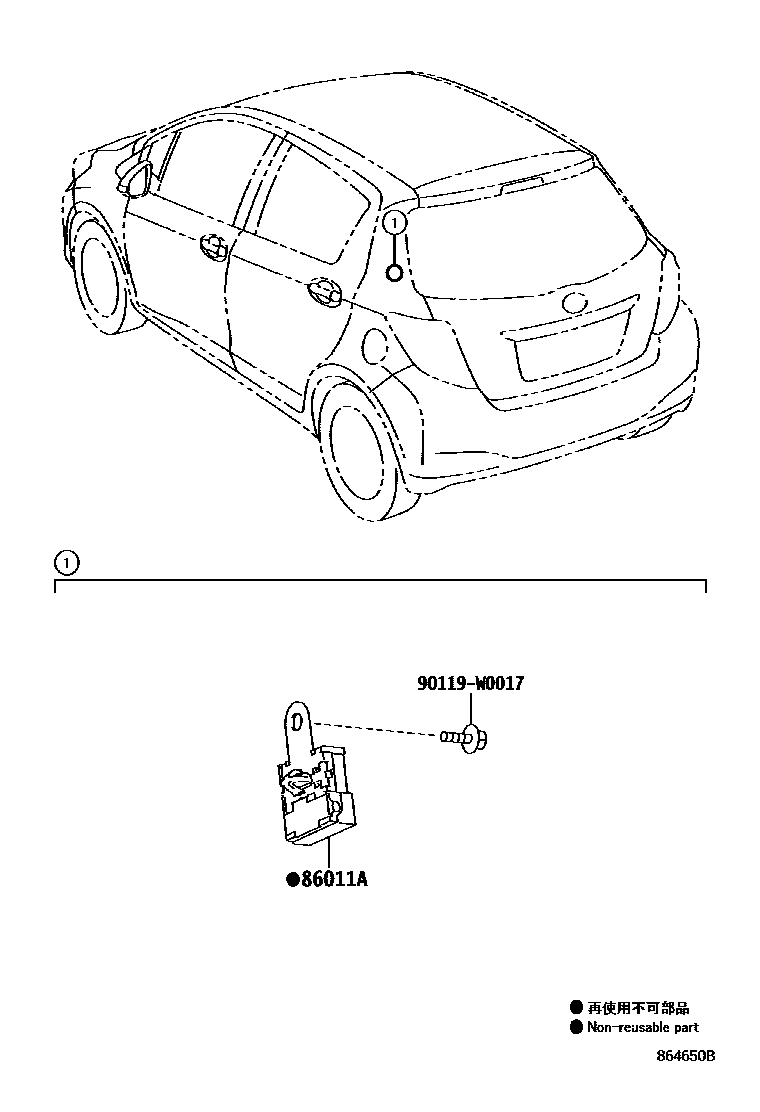

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 864650B
收音机、放大器和冷凝器 — 864650B (201107 – 201204)

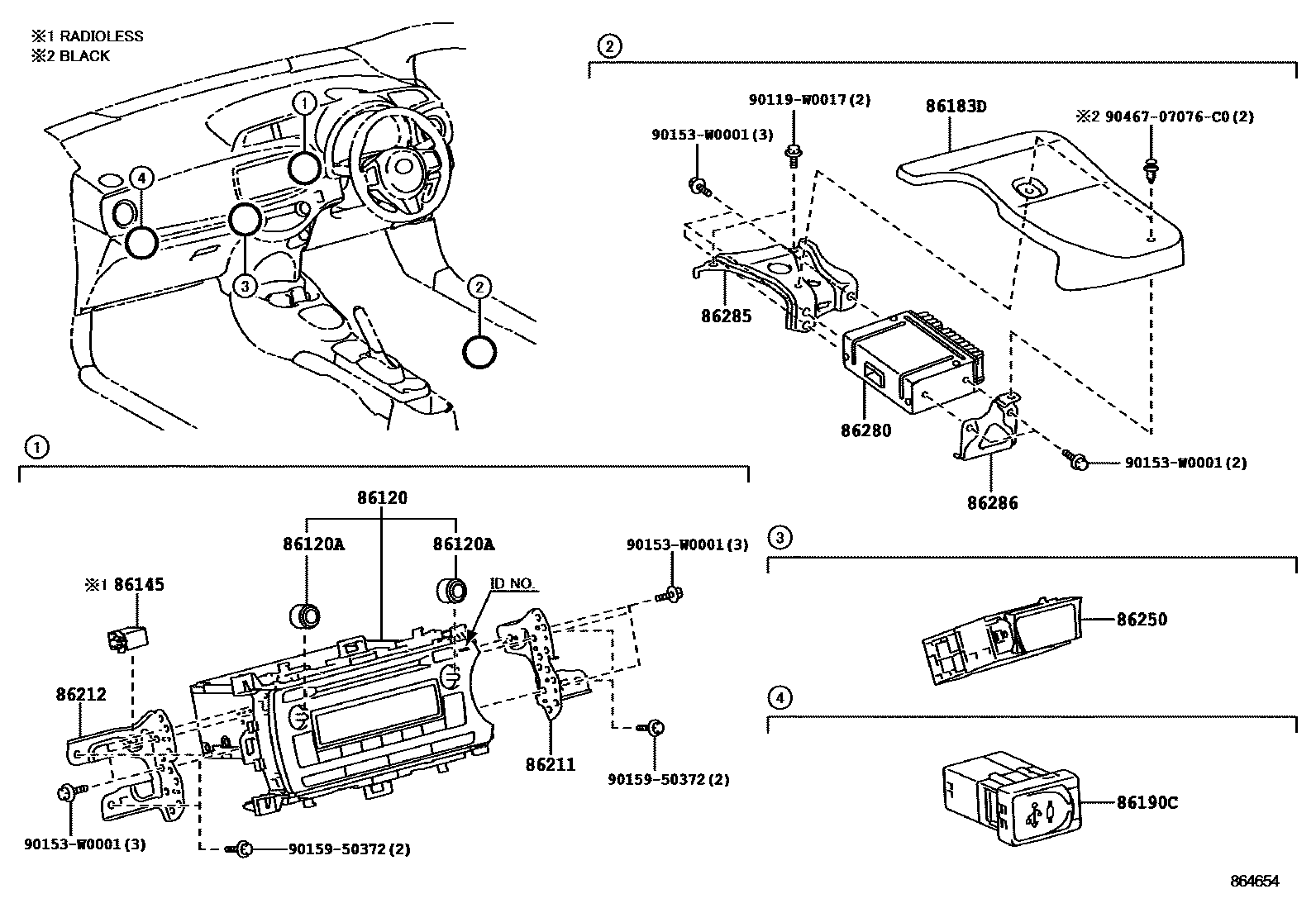

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 864654
收音机、放大器和冷凝器 — 864654 (201107 – 999999)

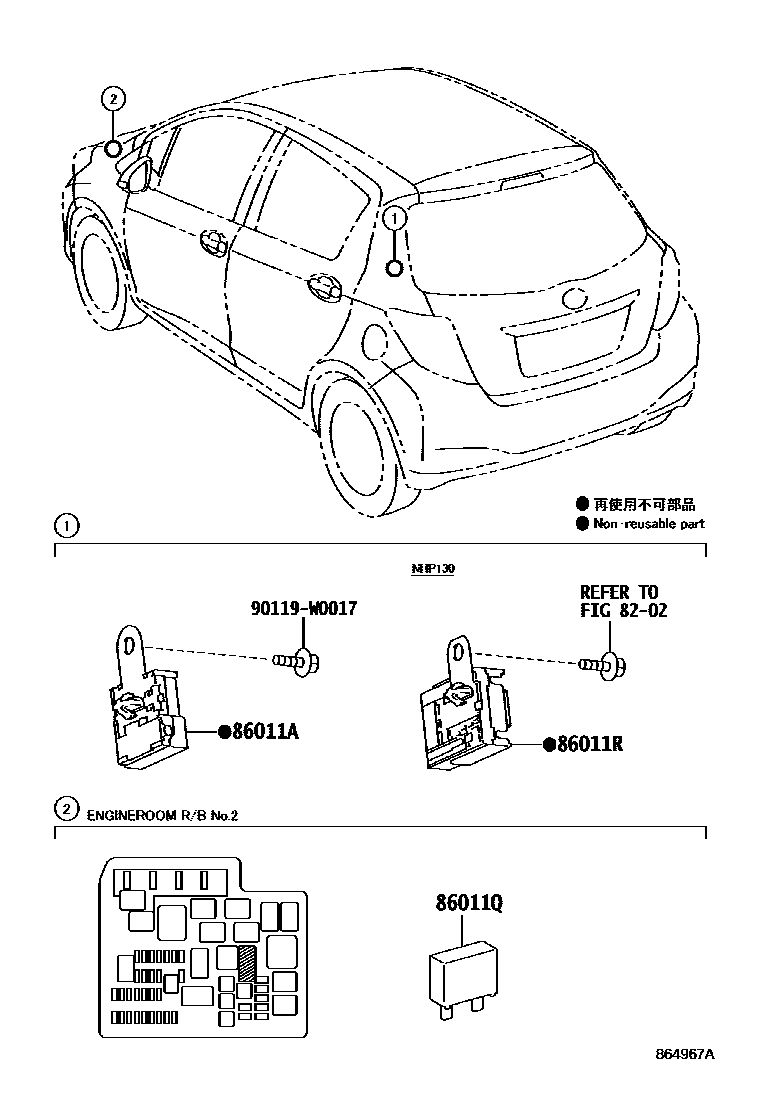

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 864967A
收音机、放大器和冷凝器 — 864967A (201204 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04189
86011Qradio settings phase modulator90980-04161
86011Rradio settings phase modulator90980-04204
86120Radio assembly86120-0D640 · 86120-0D650 · 86120-0D660 · 86120-0D670
86120ARadio switch knob90010-24149
86145Antenna connector86145-52010
86183Daudio amplifier cover86183-0D010
86190CStereo socket connector assembly No. 186190-0D030 · 86190-0D070
86211No. 1 radio bracket86211-0D130
86212No. 2 radio bracket86212-0D130
86250amplifier loudspeaker assembly86250-0D010 · 86250-0D020
86280Stereo parts amplifier assembly86280-0D010
86285Amplifier Stand No. 186285-0D010
86286Amplifier Stand No. 286286-0D010
