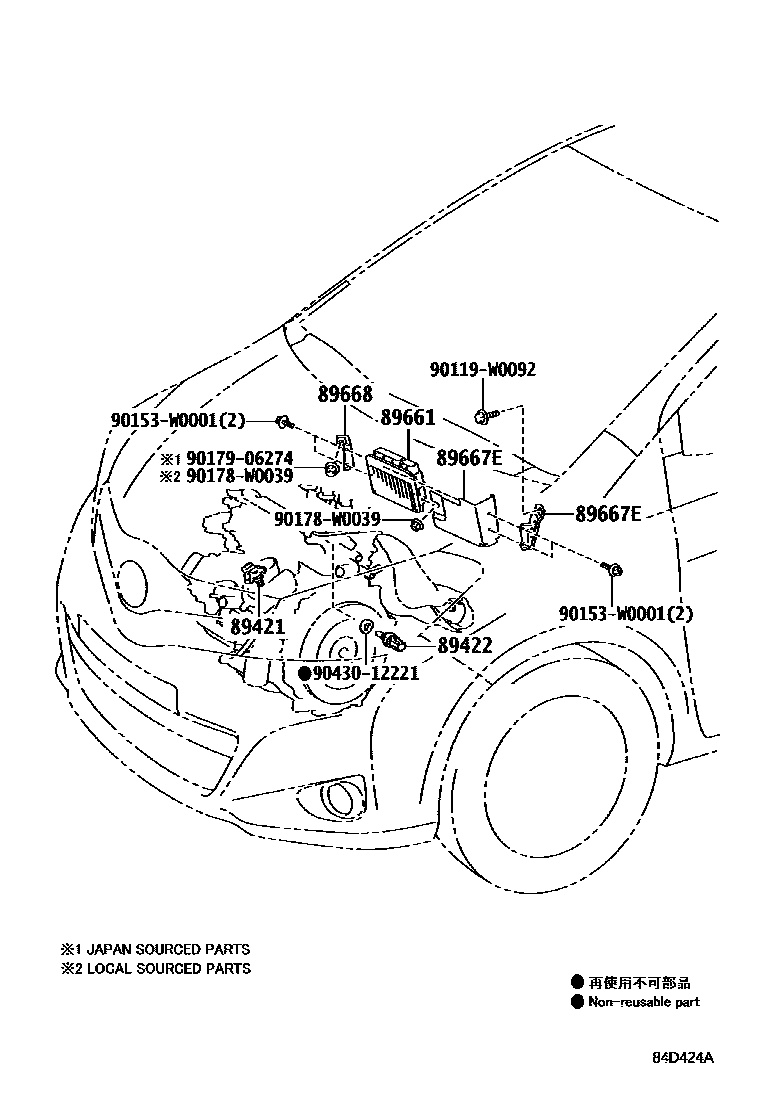

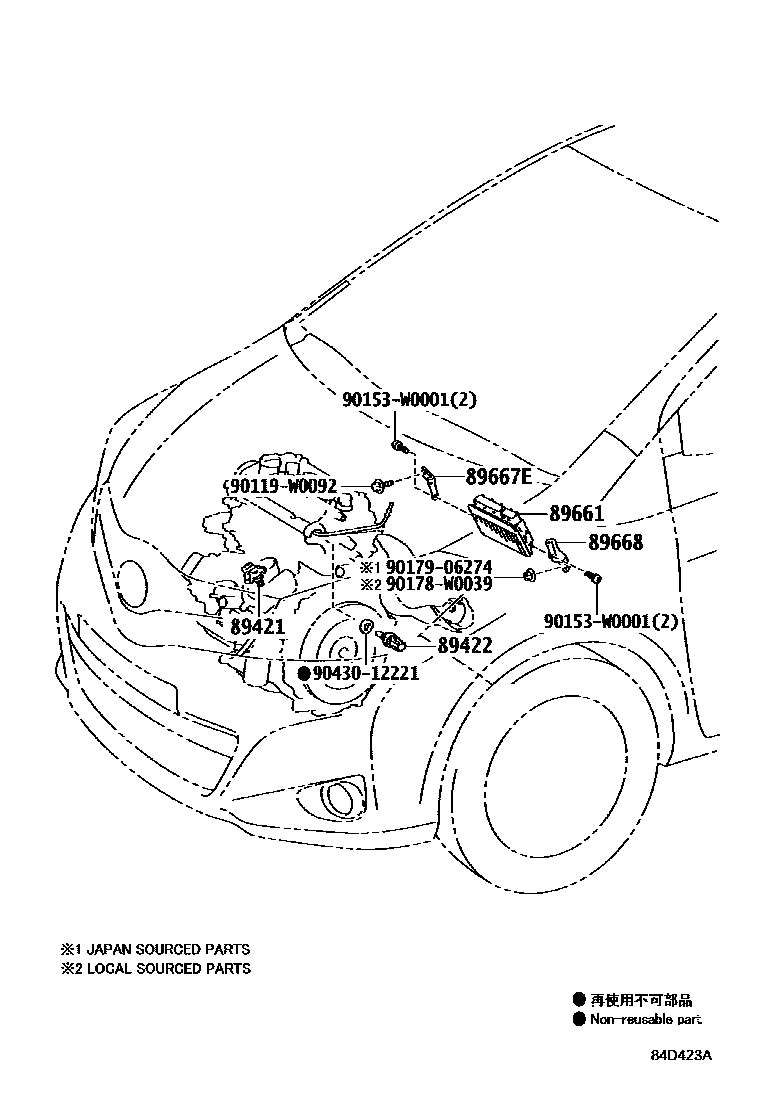

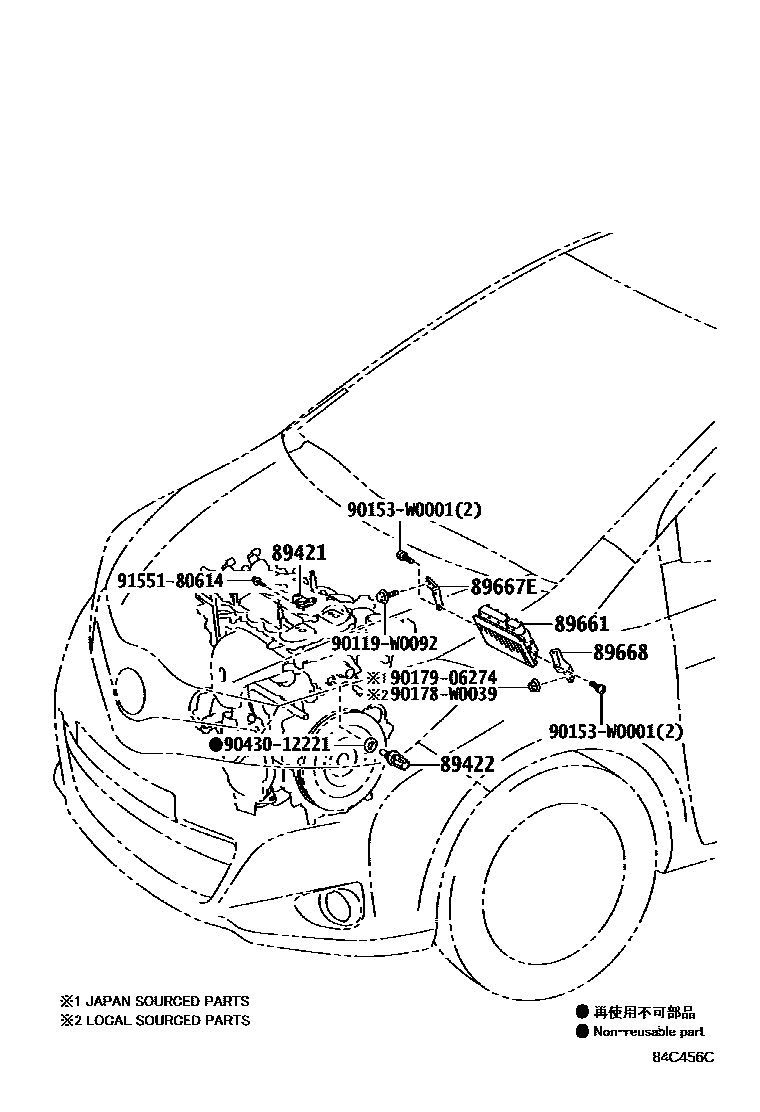

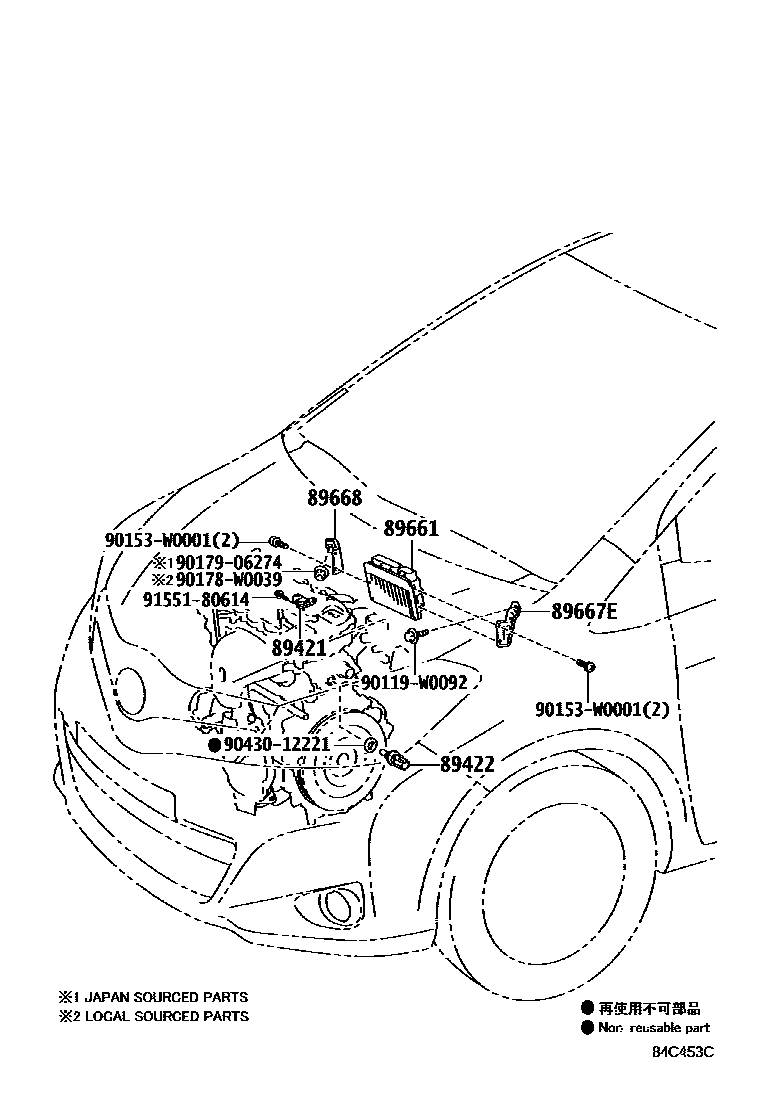

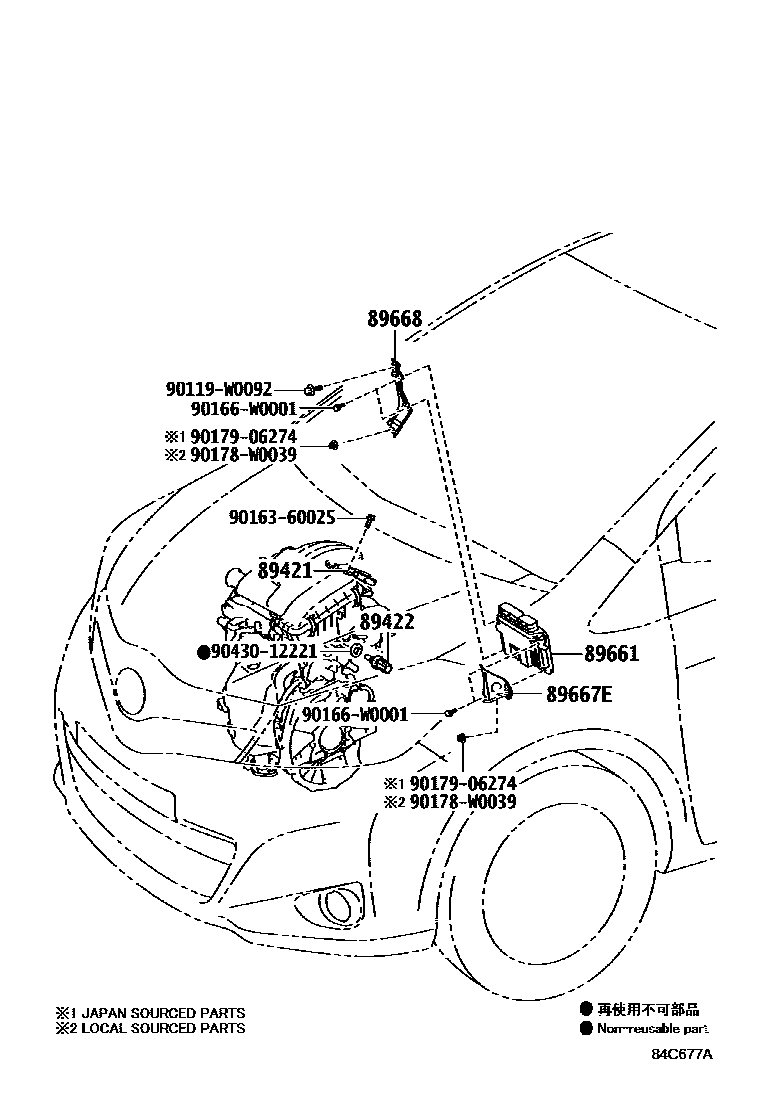

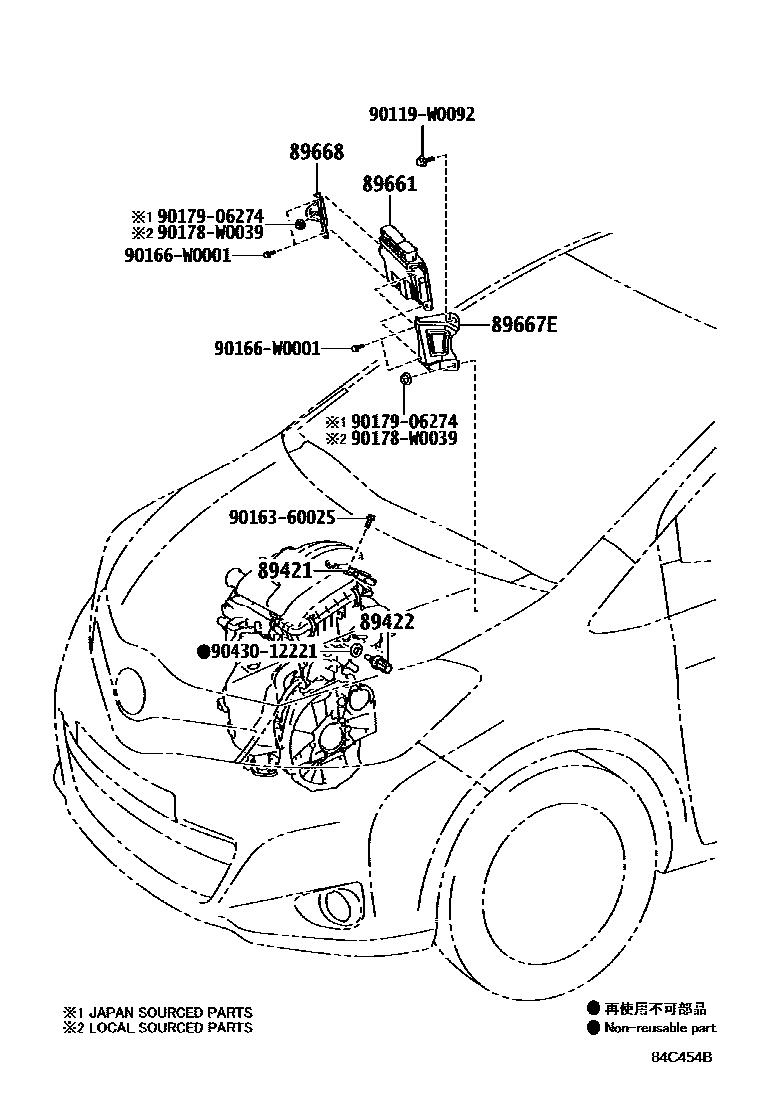

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 6 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-47010 · 89421-52010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89661 | Engine control ECU | 89661-0DC00 · 89661-0DC01 · 89661-0DF10 · 89661-0DF20 · 89661-0DF30 · 89661-0DF40 · 89661-0DF41 · 89661-0DF50 · 89661-0DF60 · 89661-0DF61 · 89661-0DF70 · 89661-0DF71 · 89661-0DF80 · 89661-0DF81 · 89661-0DF82 · 89661-0DN00 · 89661-0DN01 · 89661-0DP40 · 89661-0DP41 · 89661-0DP50 · 89661-0DP51 · 89661-0DP60 · 89661-0DP61 · 89661-0DP70 · 89661-0DP71 · 89661-0DR80 |
| 89667E | No. 1 engine control ECU bracket | 89667-0D110 · 89667-0D120 · 89667-0D130 · 89667-52210 · 89667-52220 |
| 89668 | No. 2 engine control ECU bracket | 89668-0D110 · 89668-0D120 · 89668-0D130 · 89668-52230 · 89668-52240 |
