Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 19 images and 8 PNC and OE references.

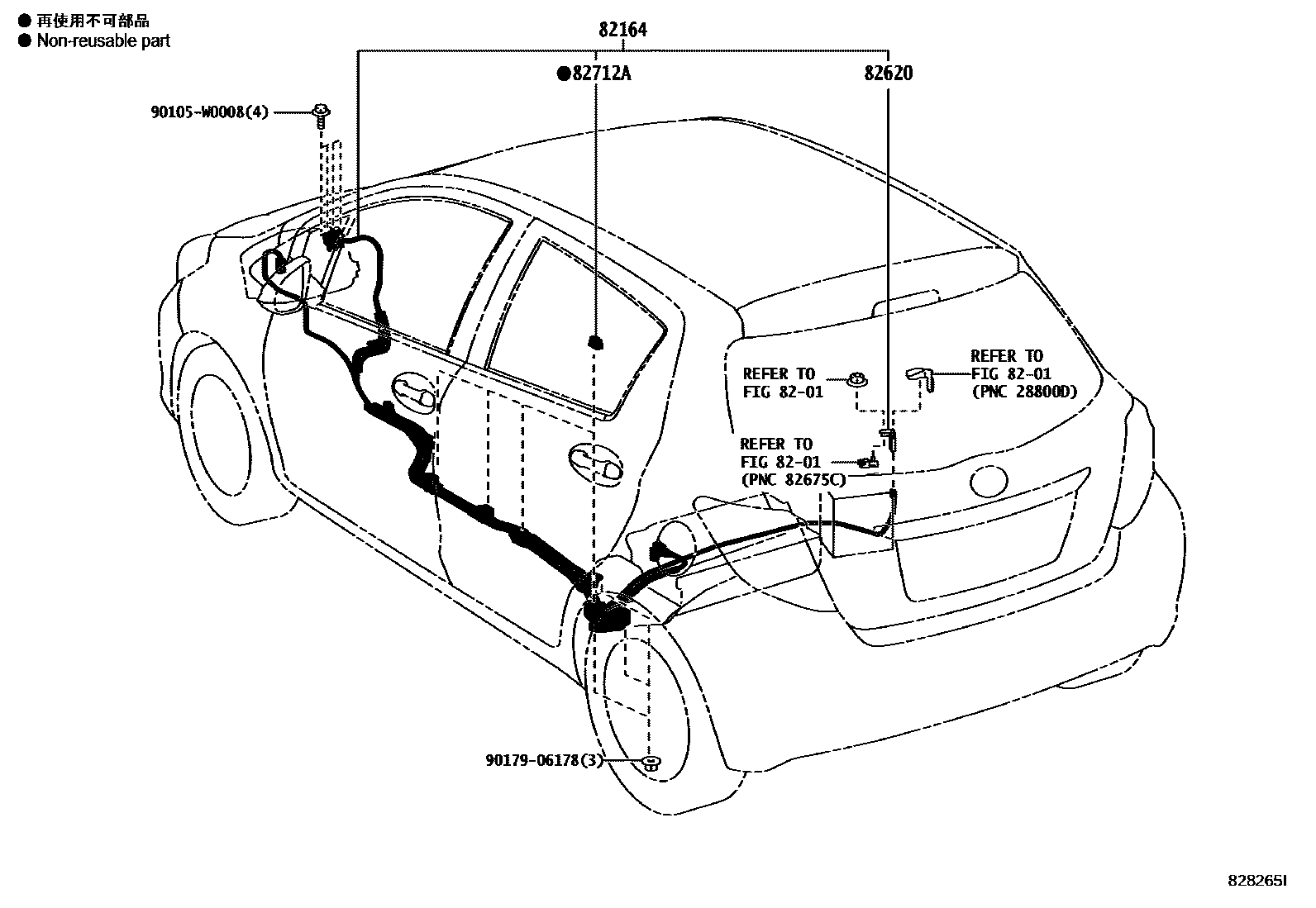

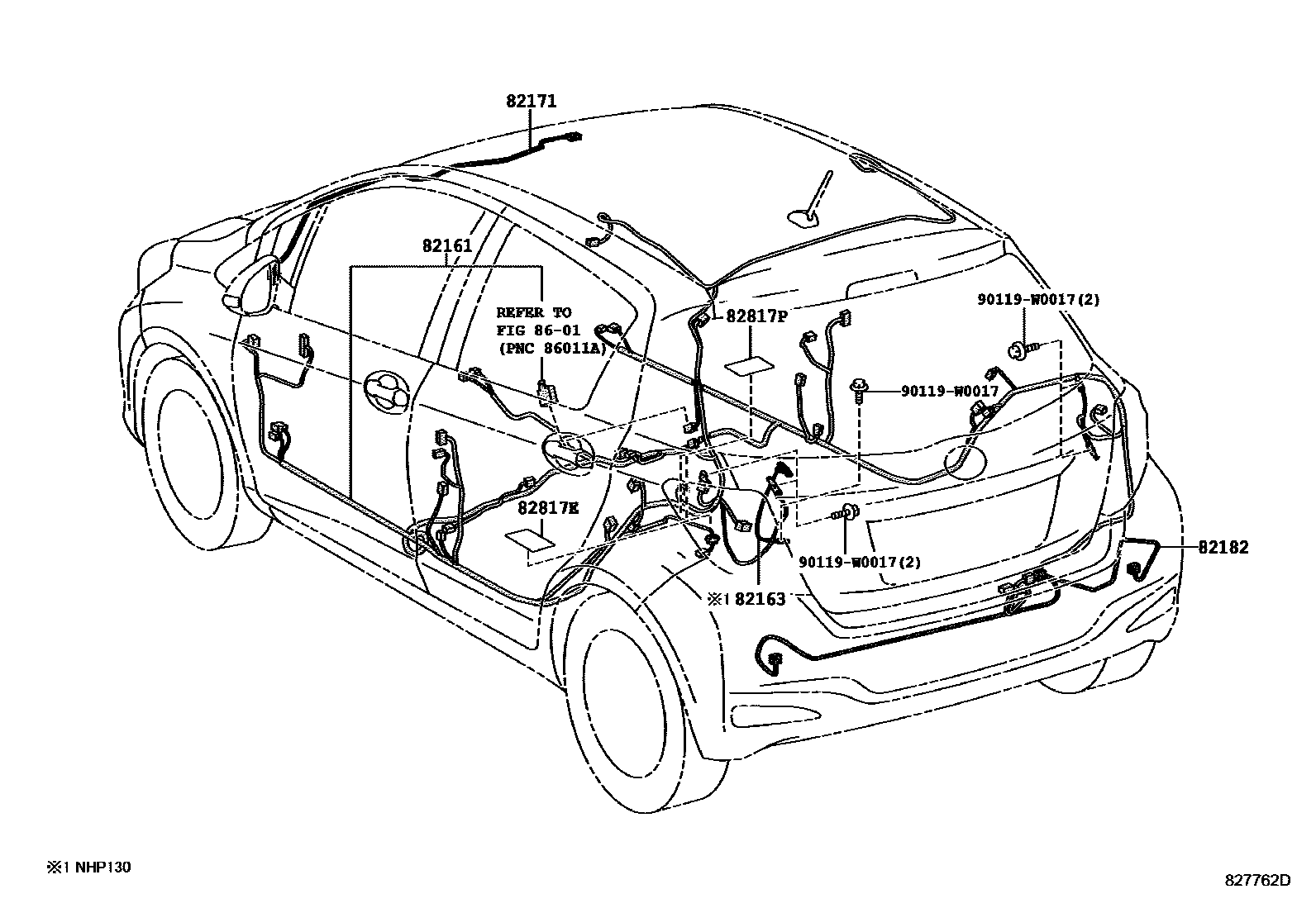

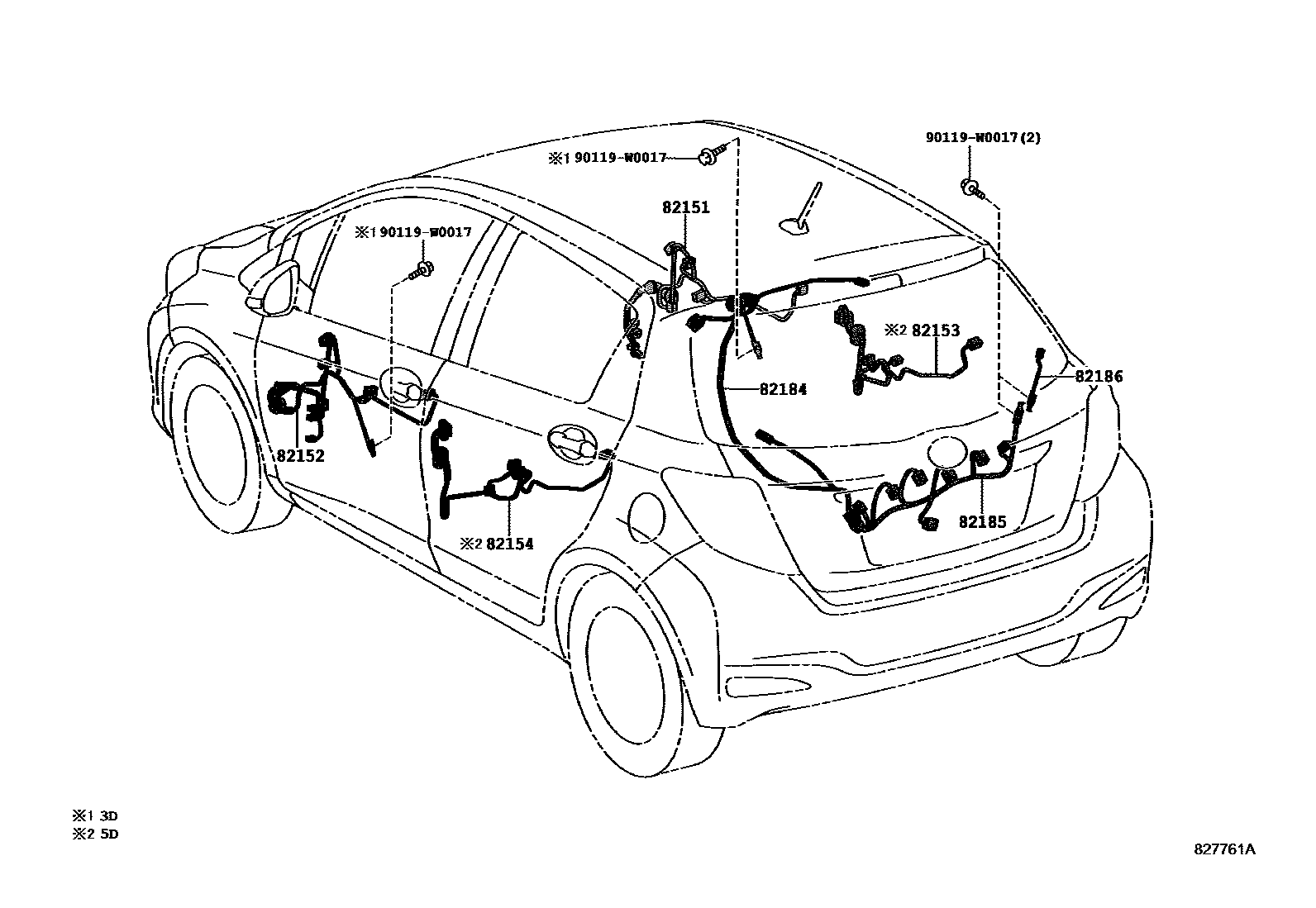

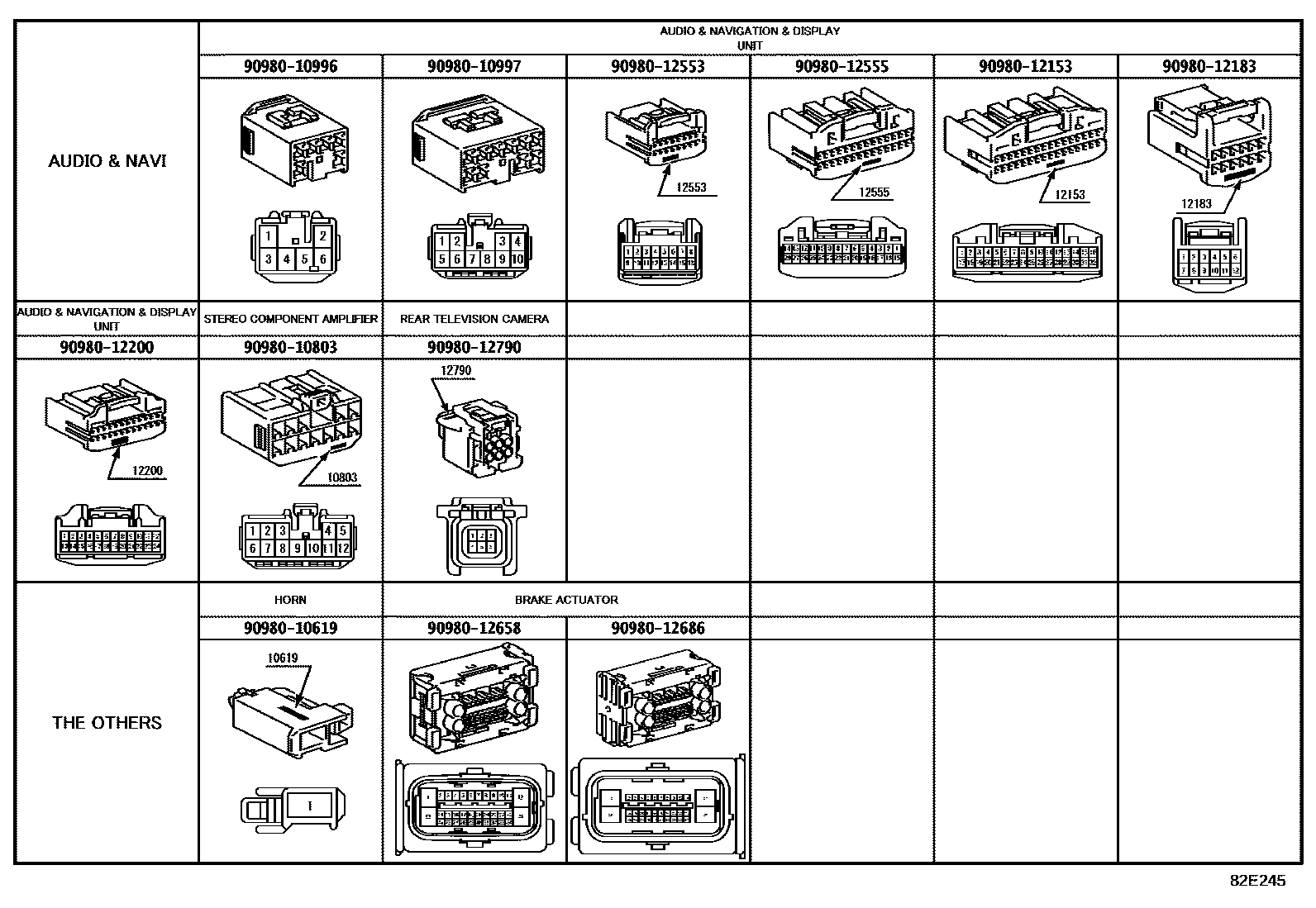

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

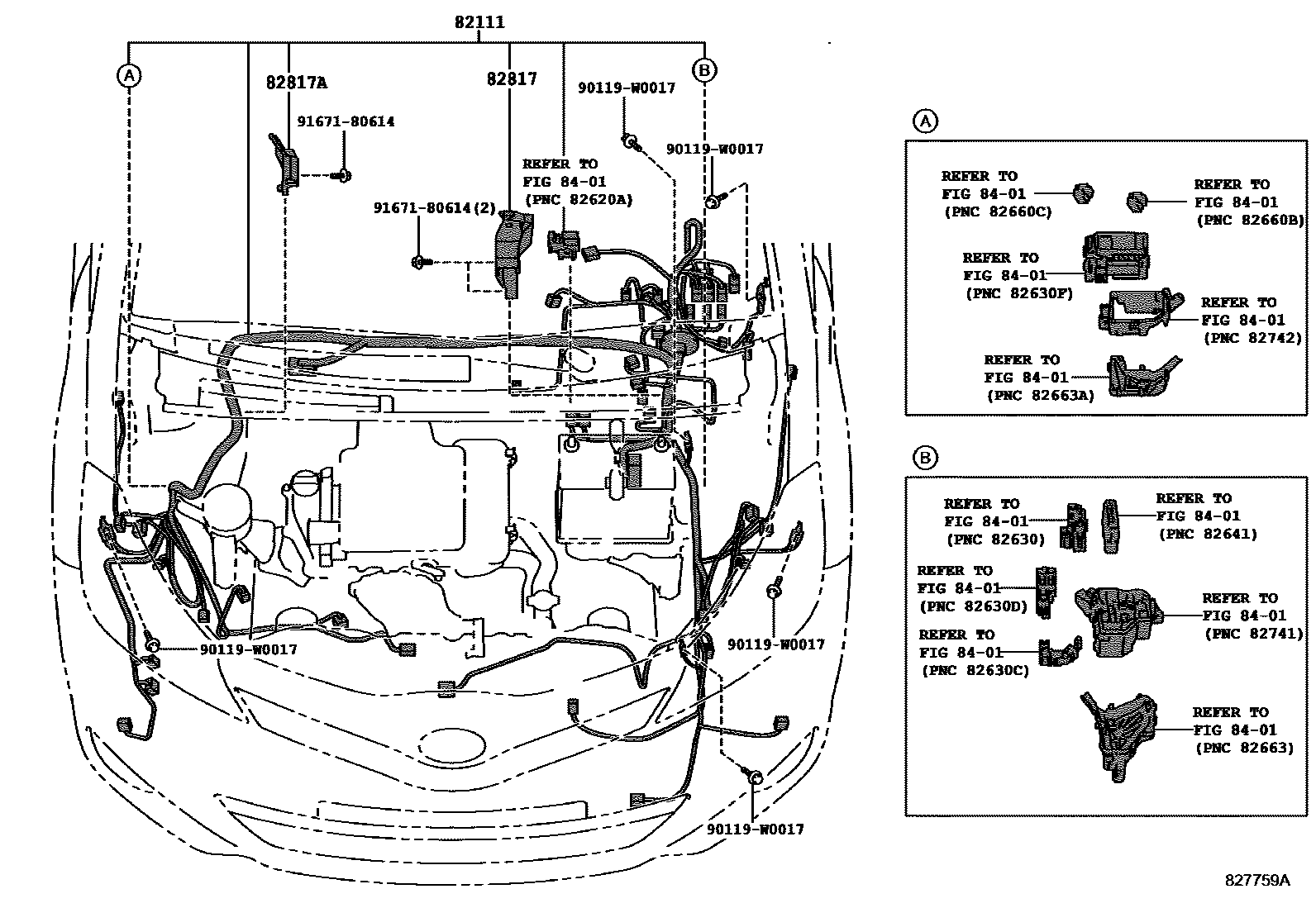

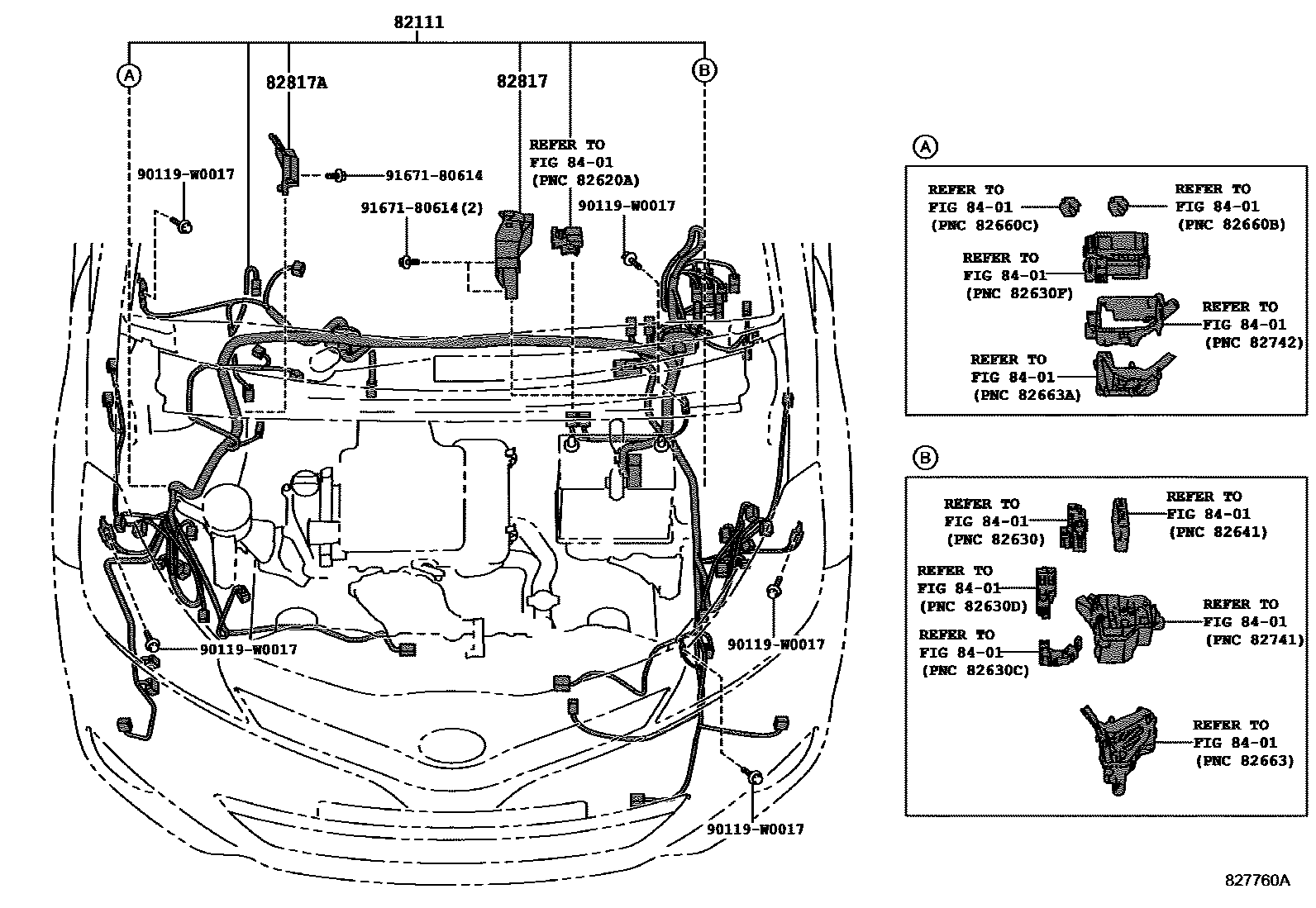

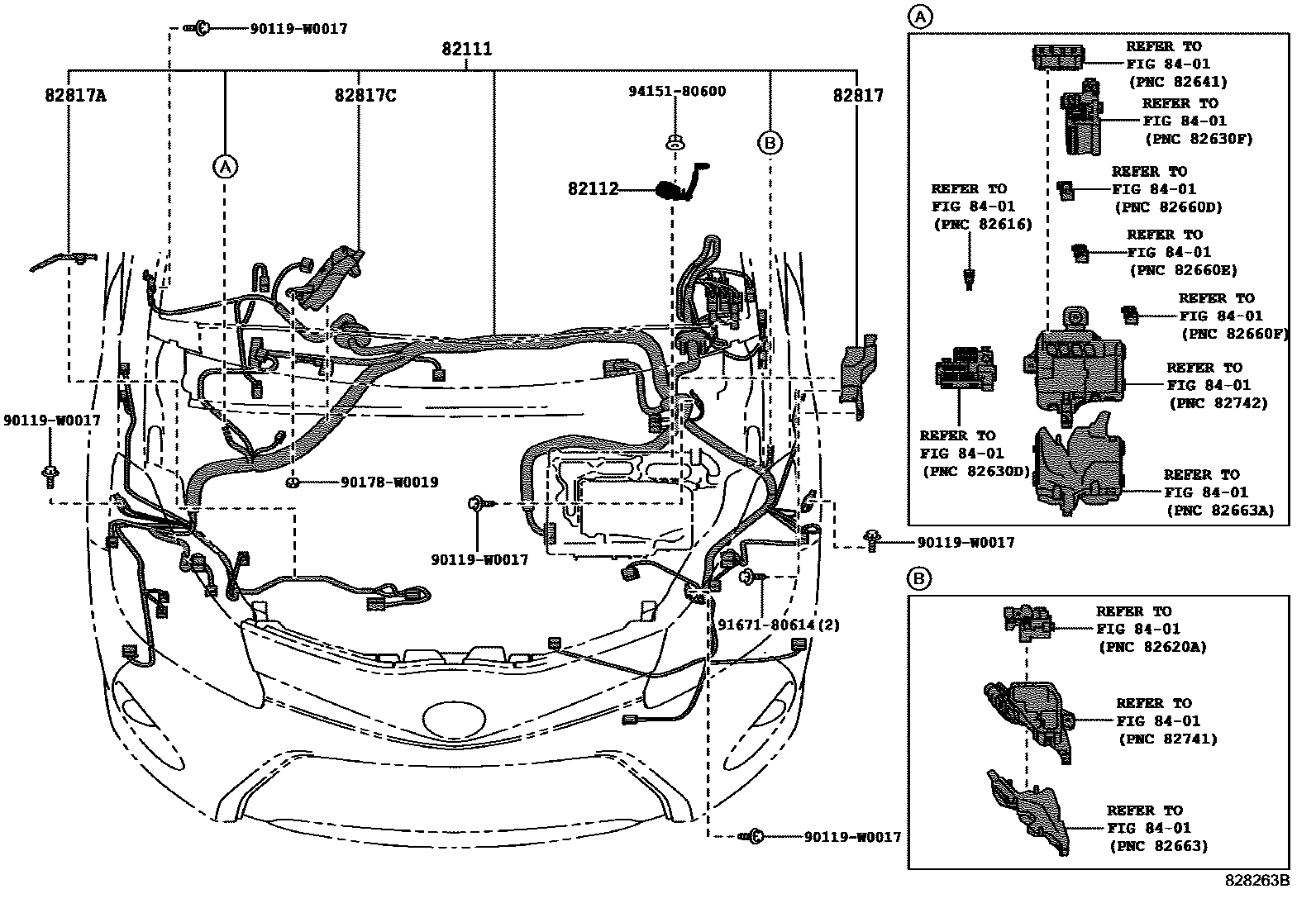

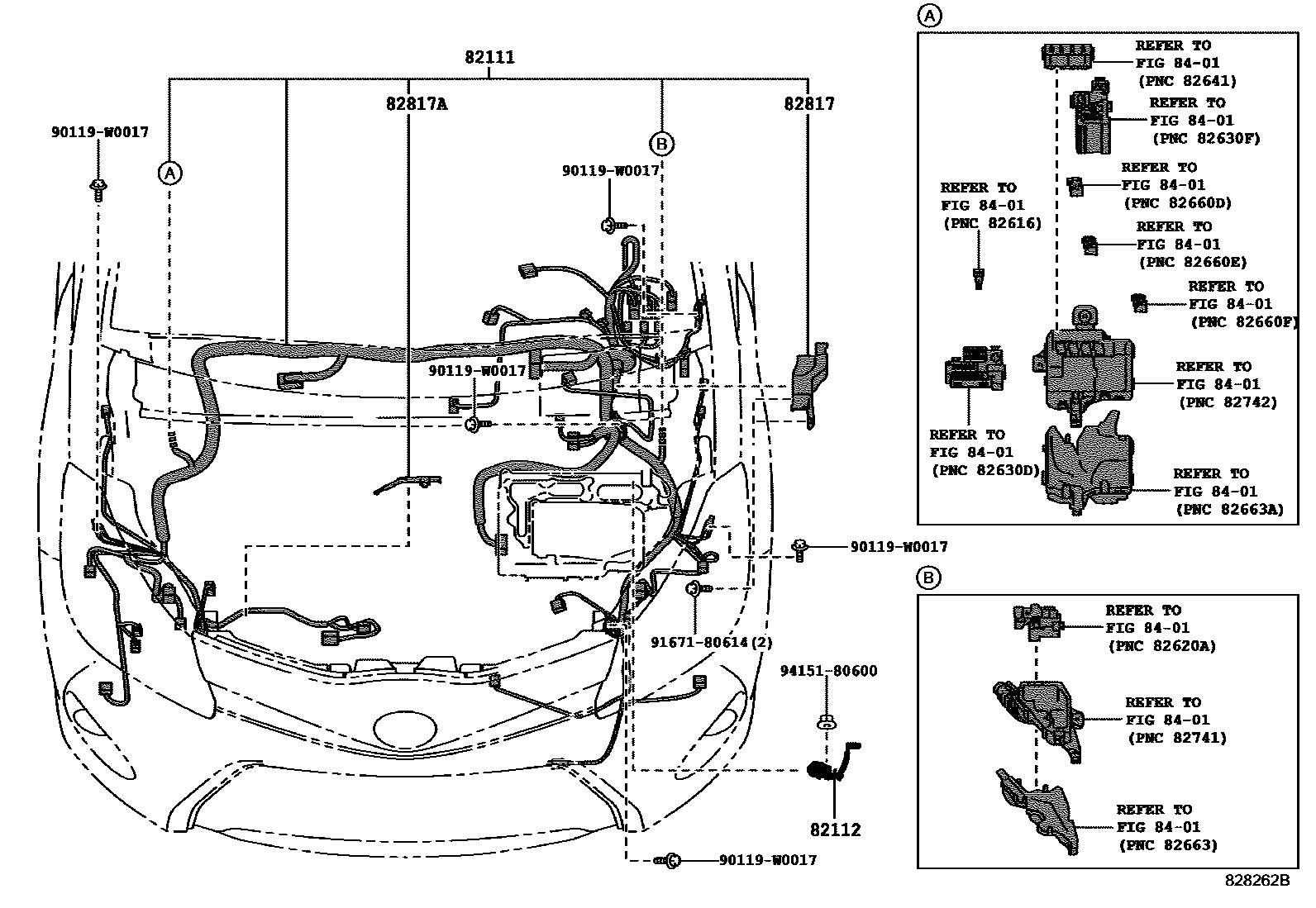

| 82111 | Engine room main wiring harness | 82111-0DE60 · 82111-0DE61 · 82111-0DX30 · 82111-0DX31 · 82111-0DX33 · 82111-0DX40 · 82111-0DX41 · 82111-0DX43 · 82111-0DX50 · 82111-0DX51 · 82111-0DX53 · 82111-0DX60 · 82111-0DX61 · 82111-0DX63 · 82111-0DX70 · 82111-0DX71 · 82111-0DX73 · 82111-0DX80 · 82111-0DX81 · 82111-0DX83 · 82111-0DX90 · 82111-0DX91 · 82111-0DX93 · 82111-0DY00 · 82111-0DY01 · 82111-0DY03 · 82111-0DY10 · 82111-0DY11 · 82111-0DY13 · 82111-0DY20 · 82111-0DY21 · 82111-0DY23 · 82111-0DY50 · 82111-0DY51 · 82111-0DY53 · 82111-0DY60 · 82111-0DY61 · 82111-0DY63 · 82111-0DY70 · 82111-0DY71 · 82111-0DY73 · 82111-0DY80 · 82111-0DY81 · 82111-0DY83 · 82111-0DY90 · 82111-0DY91 · 82111-0DY93 · 82111-0DZ00 · 82111-0DZ01 · 82111-0DZ03 · 82111-0DZ10 · 82111-0DZ11 · 82111-0DZ13 · 82111-0DZ20 · 82111-0DZ21 · 82111-0DZ23 · 82111-0DZ30 · 82111-0DZ31 · 82111-0DZ33 · 82111-0DZ80 · 82111-0DZ81 · 82111-0DZ83 · 82111-0DZ90 · 82111-0DZ91 · 82111-0DZ93 · 82111-0U020 · 82111-0U021 · 82111-0U030 · 82111-0U031 · 82111-0U110 · 82111-0U111 · 82111-0U620 · 82111-0U621 · 82111-0U623 · 82111-0U630 · 82111-0U631 · 82111-0U633 · 82111-0U861 · 82111-0U871 · 82111-0U881 · 82111-0U891 · 82111-0UA11 · 82111-0UA31 · 82111-0UA41 · 82111-0UA51 · 82111-0UA61 · 82111-0UA71 · 82111-0UA81 · 82111-0UA91 · 82111-0UB00 · 82111-0UB01 · 82111-0UB11 · 82111-0UB41 |
| 82112 | Engine room wiring harness No. 2 | 82112-52530 |

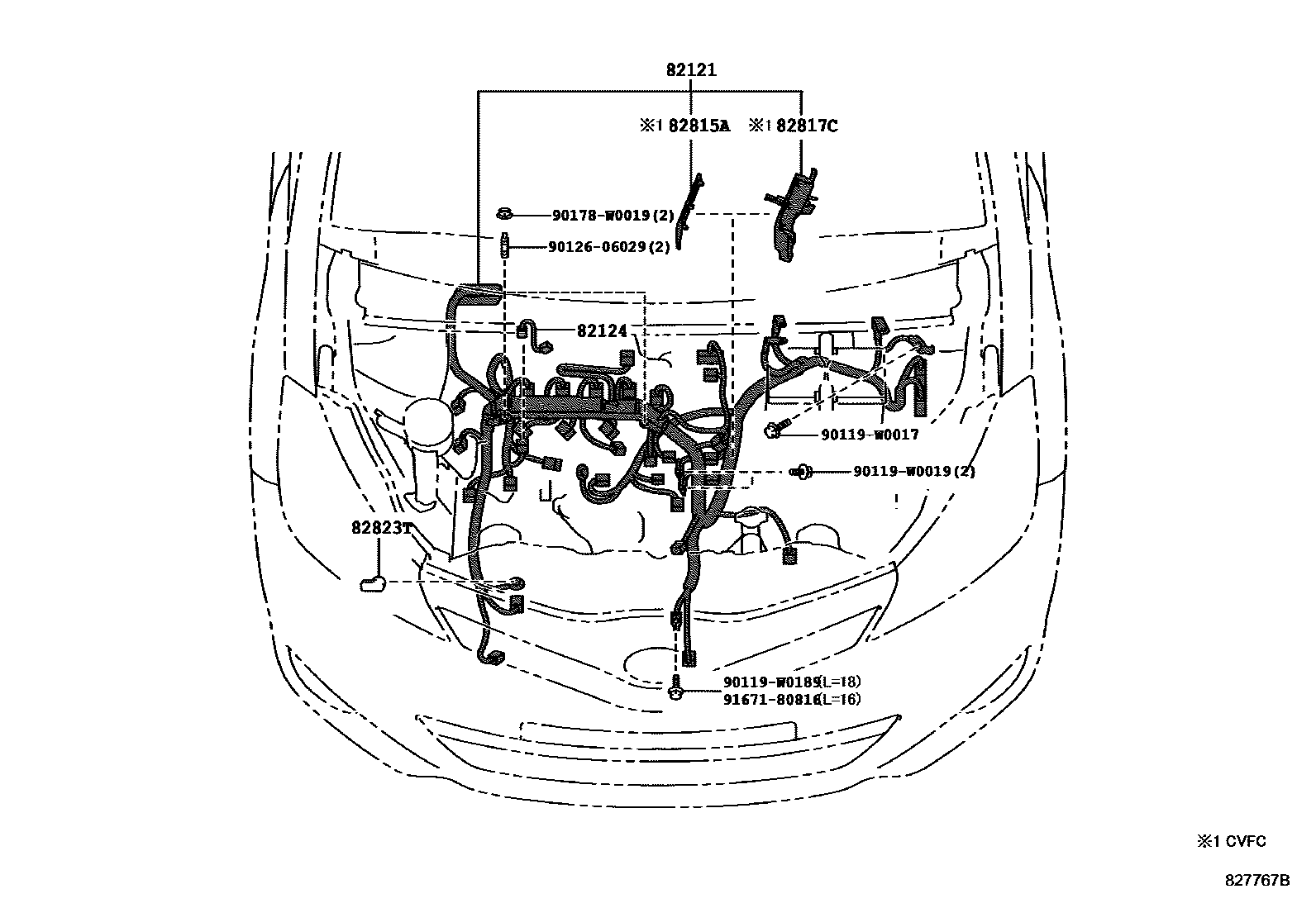

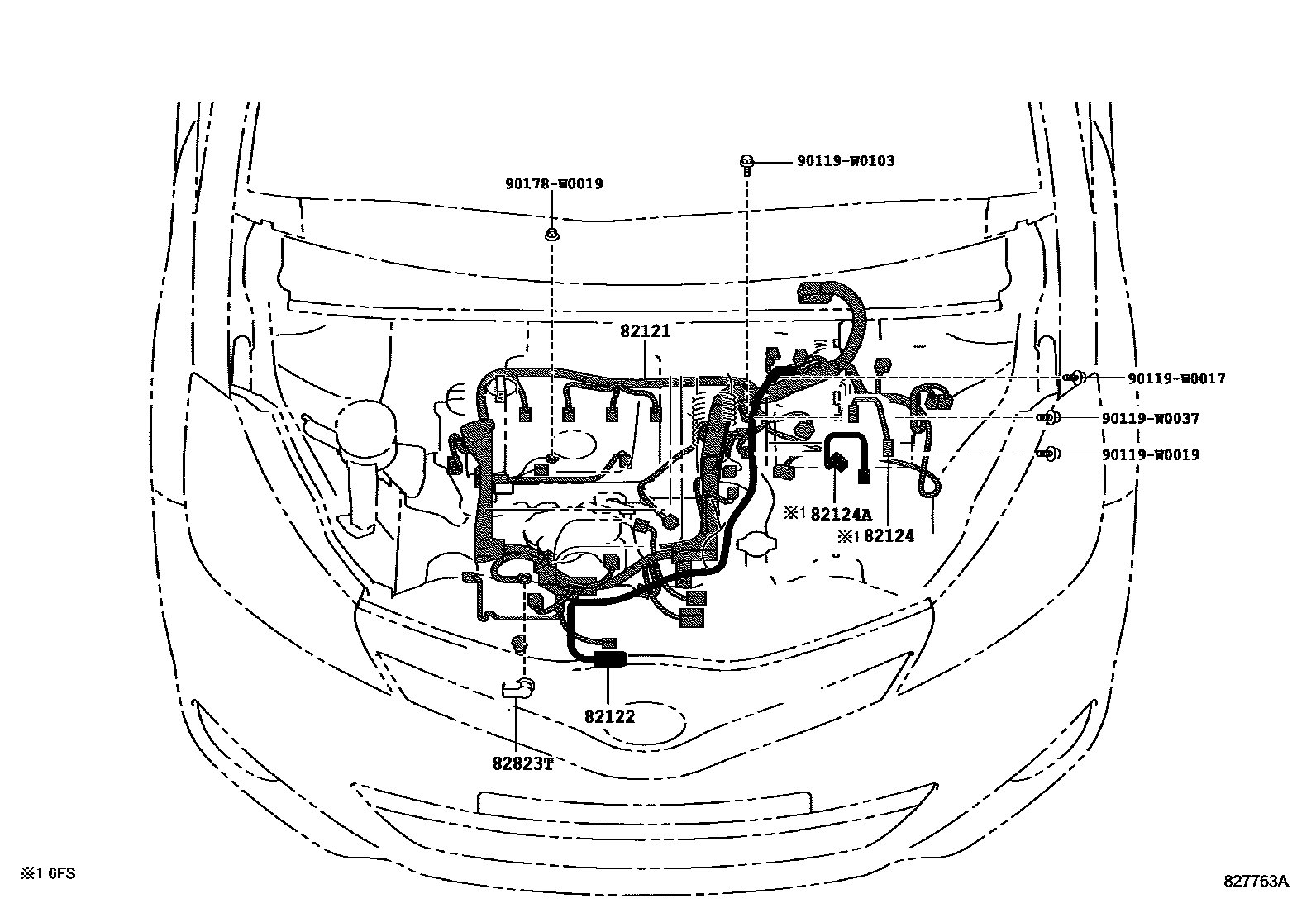

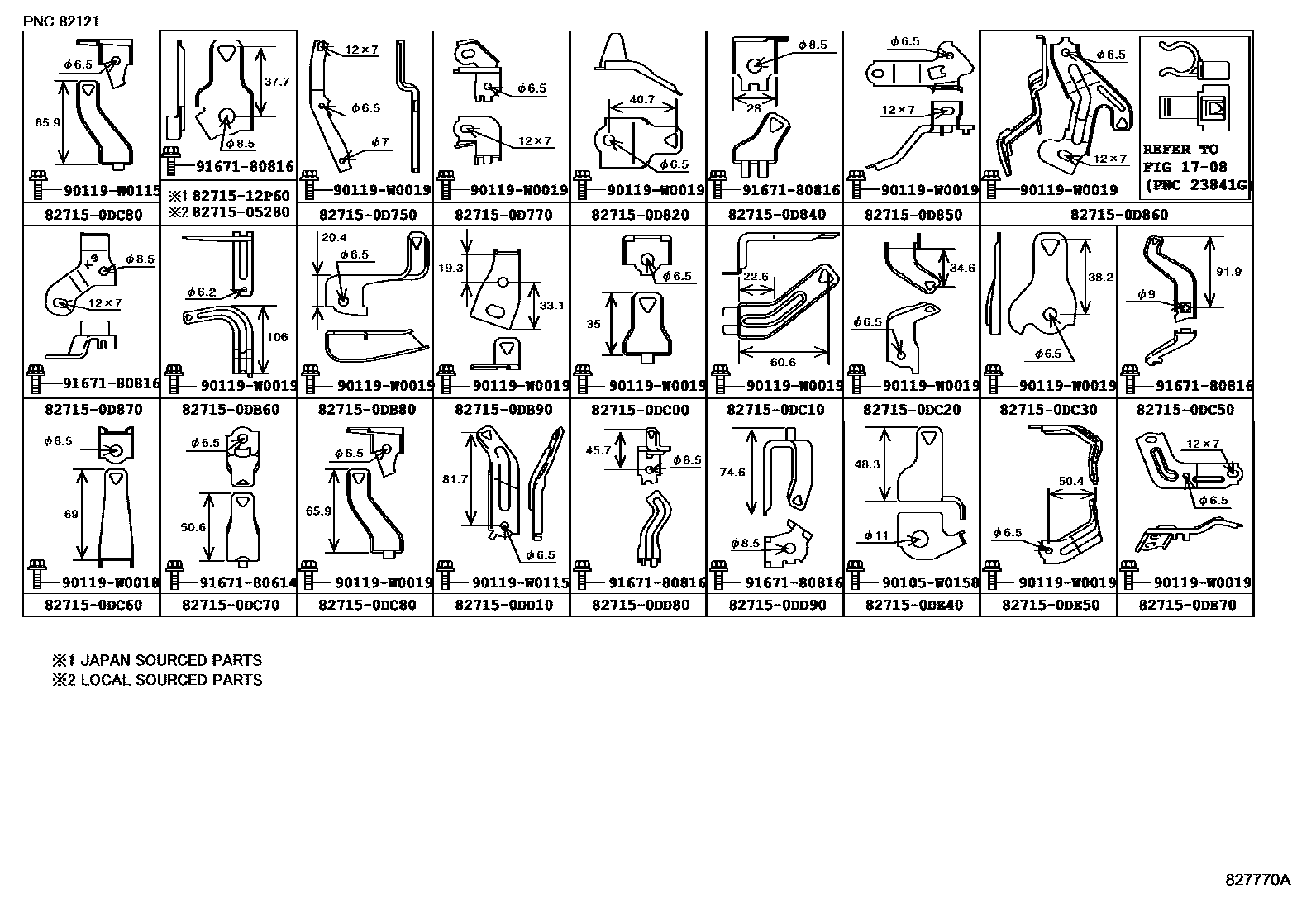

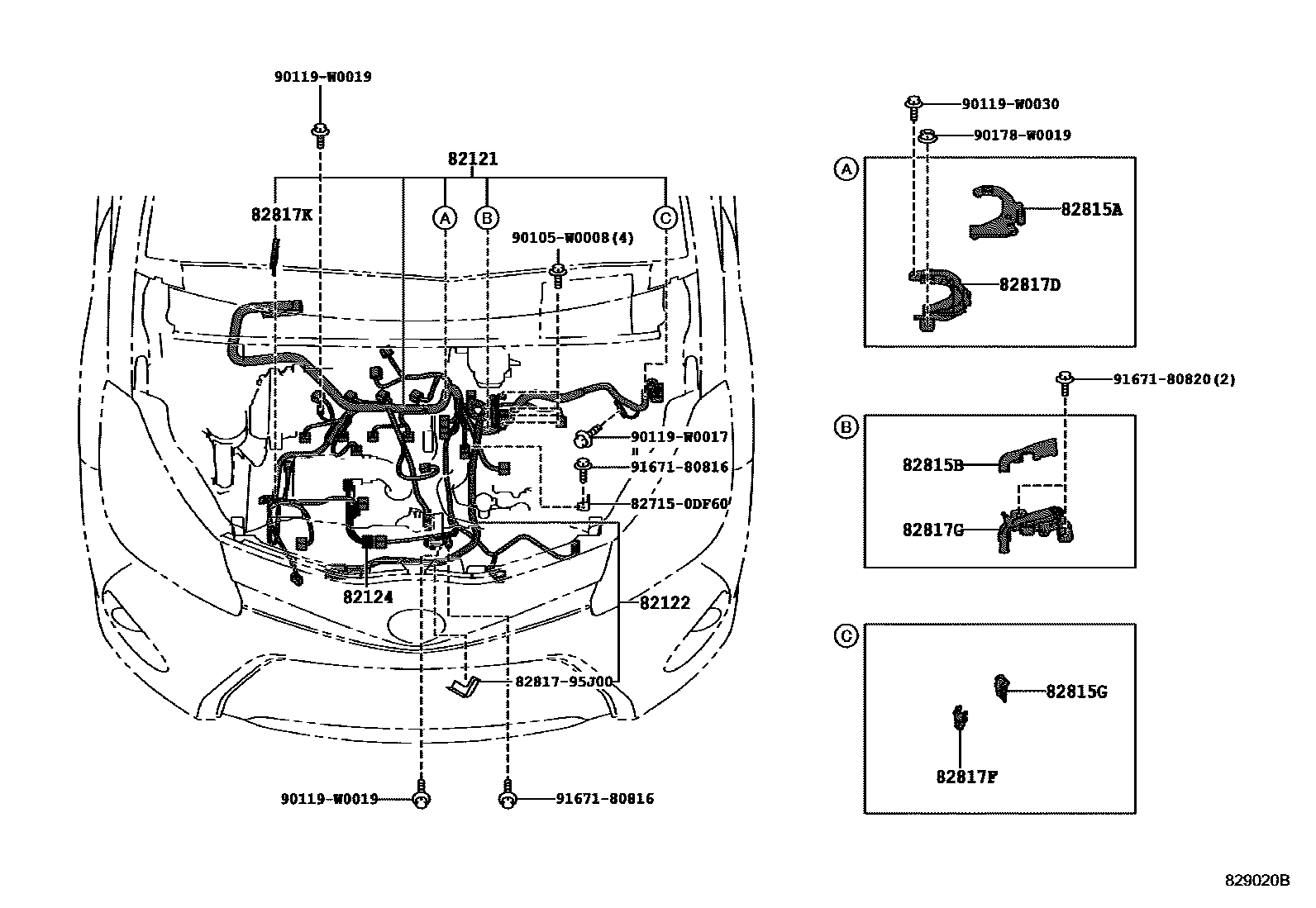

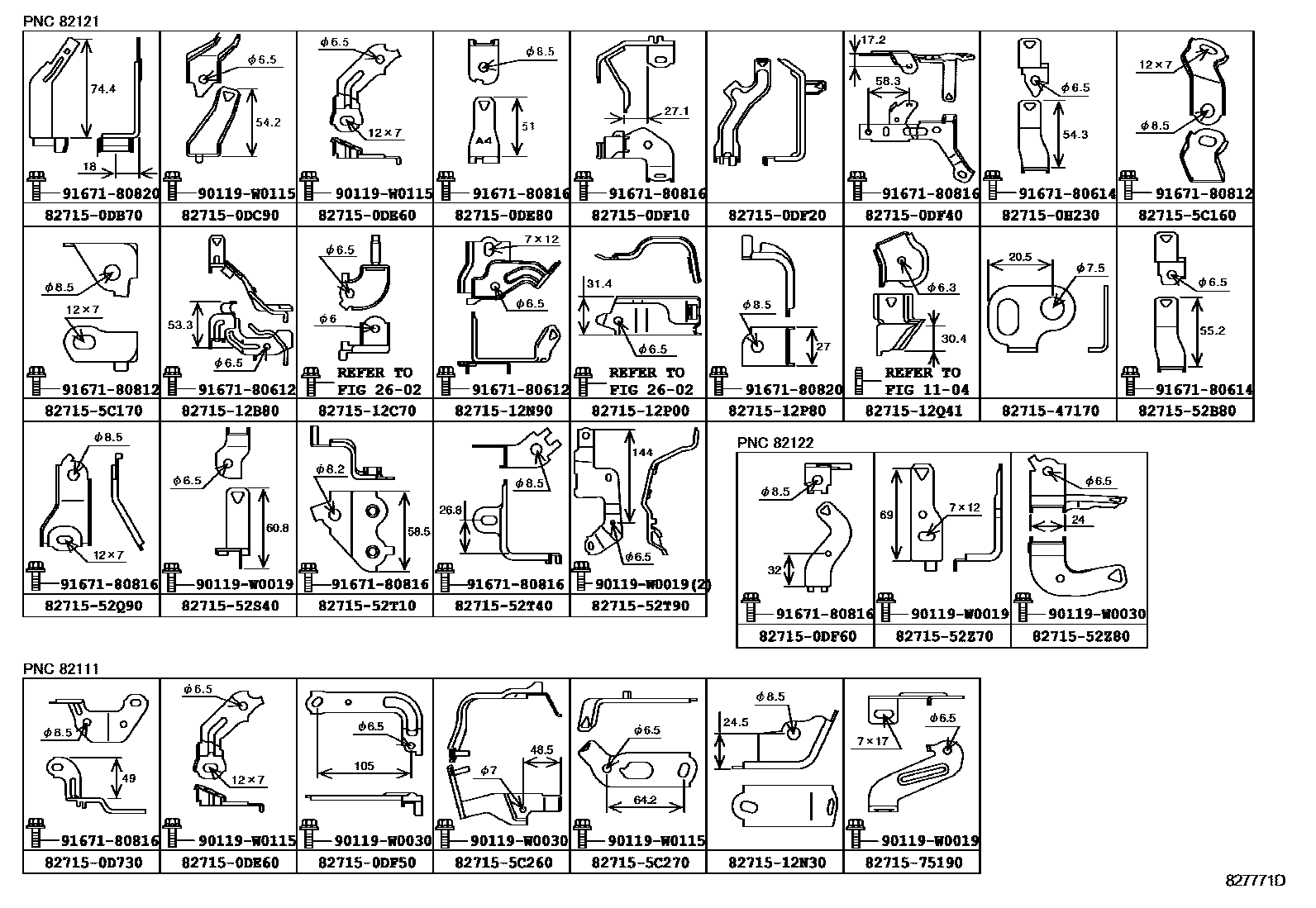

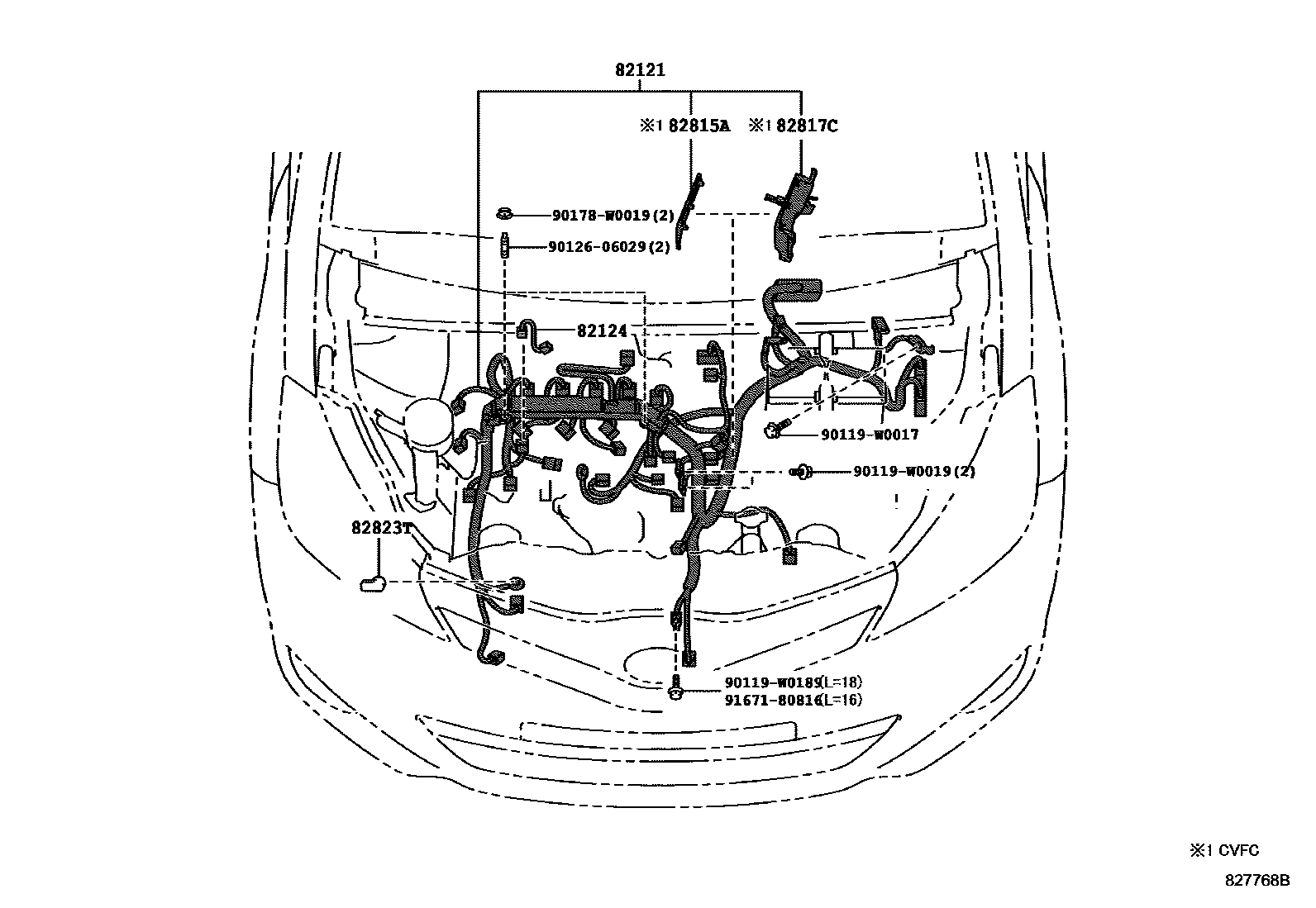

| 82121 | Engine wiring harness | 82121-0DC30 · 82121-0DE20 · 82121-0DE30 · 82121-0DE40 · 82121-0DE50 · 82121-0DE80 · 82121-0DE81 · 82121-0DE82 · 82121-0DE90 · 82121-0DE91 · 82121-0DE92 · 82121-0DF00 · 82121-0DF01 · 82121-0DF02 · 82121-0DF10 · 82121-0DF20 · 82121-0DF30 · 82121-0DF40 · 82121-0DF50 · 82121-0DF60 · 82121-0DG60 · 82121-0DG61 · 82121-0DG70 · 82121-0DG71 |
| 82122 | Engine No. 2 wiring harness | 82122-0D080 · 82122-0D090 |

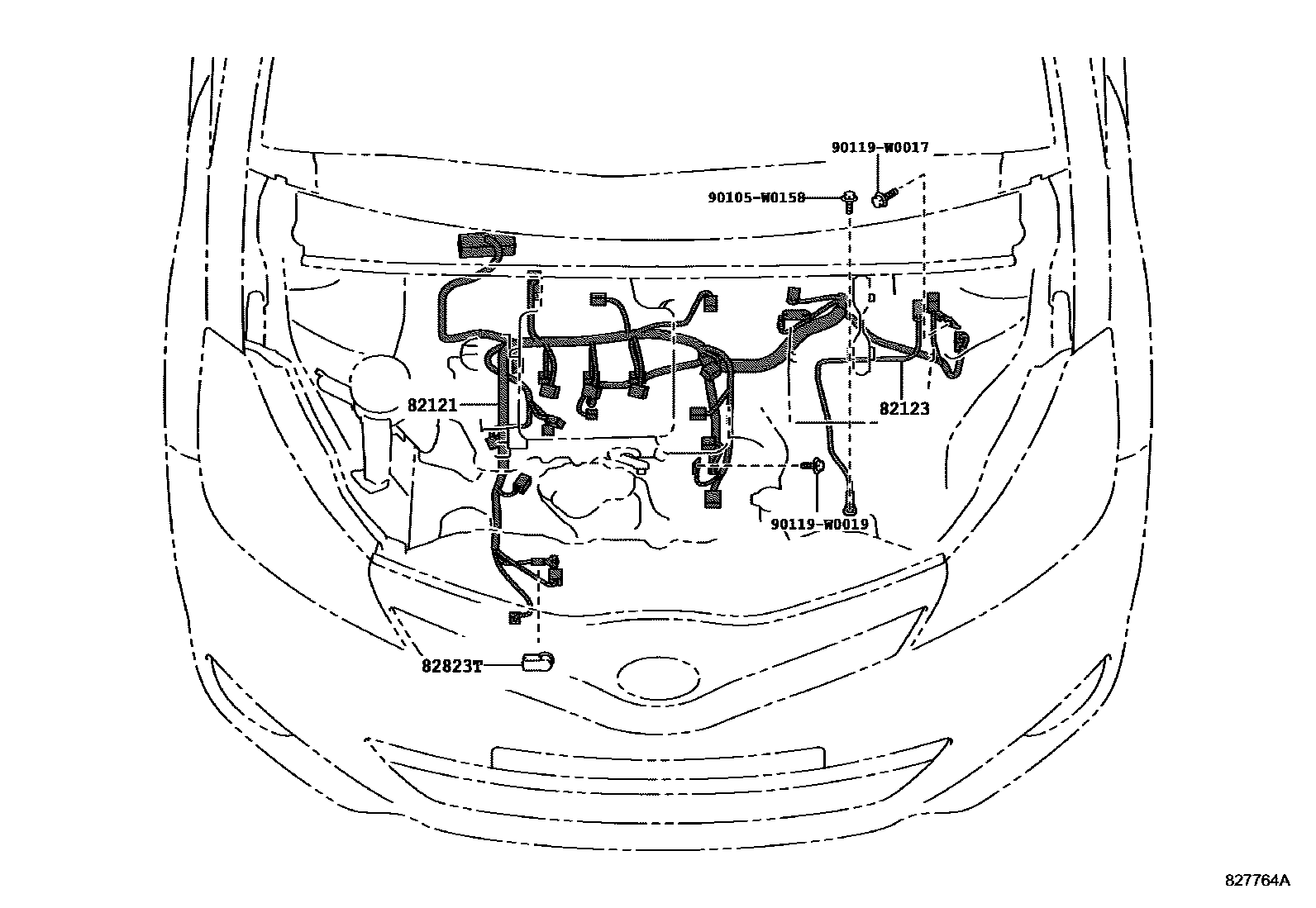

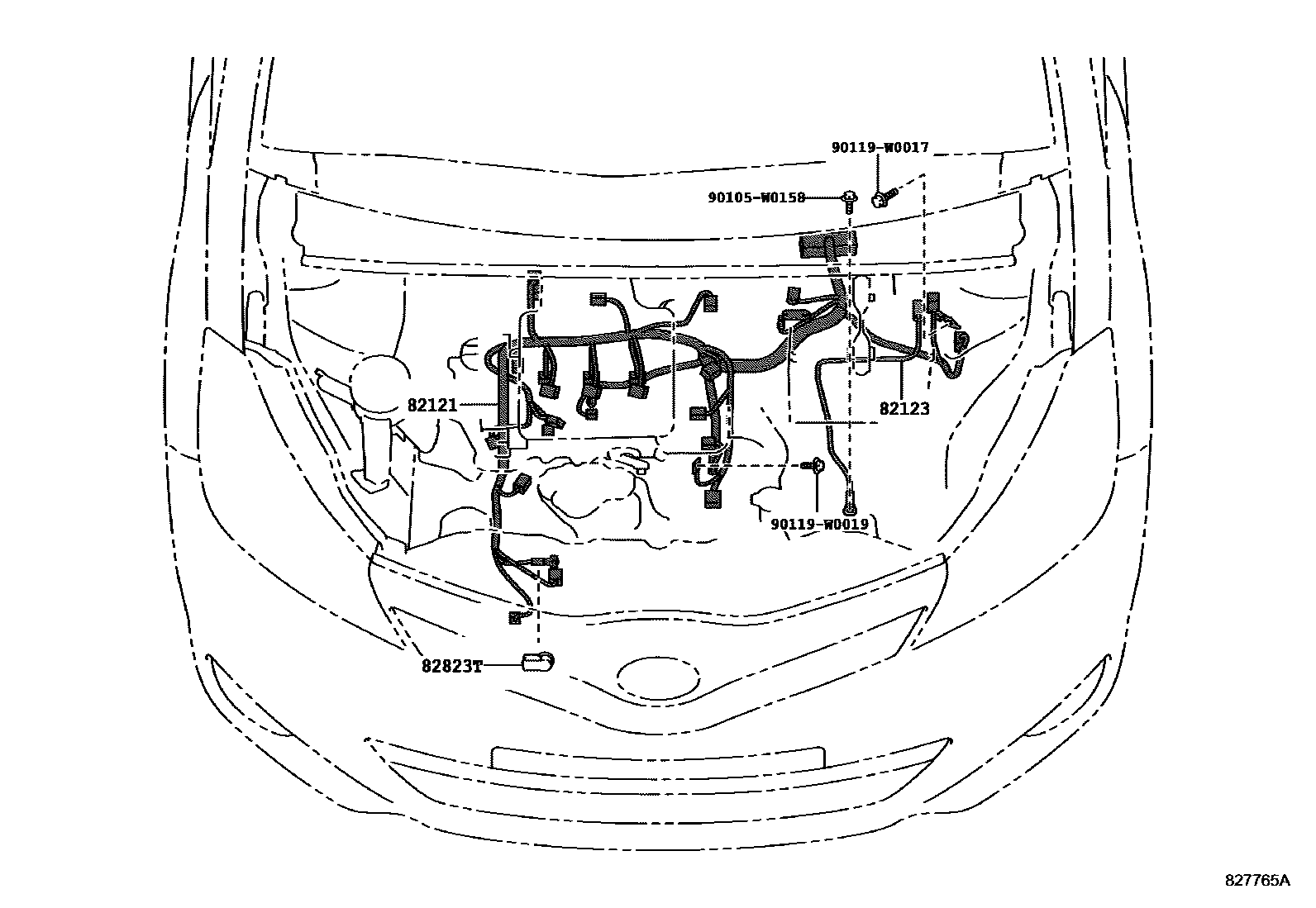

| 82123 | Engine No. 3 wiring harness | 82123-0D390 |
| 82124 | Engine No. 4 wiring harness | 82124-0D040 · 82124-12150 · 82124-52020 |
| 82124A | Engine No. 5 wiring harness | 82124-0D050 |

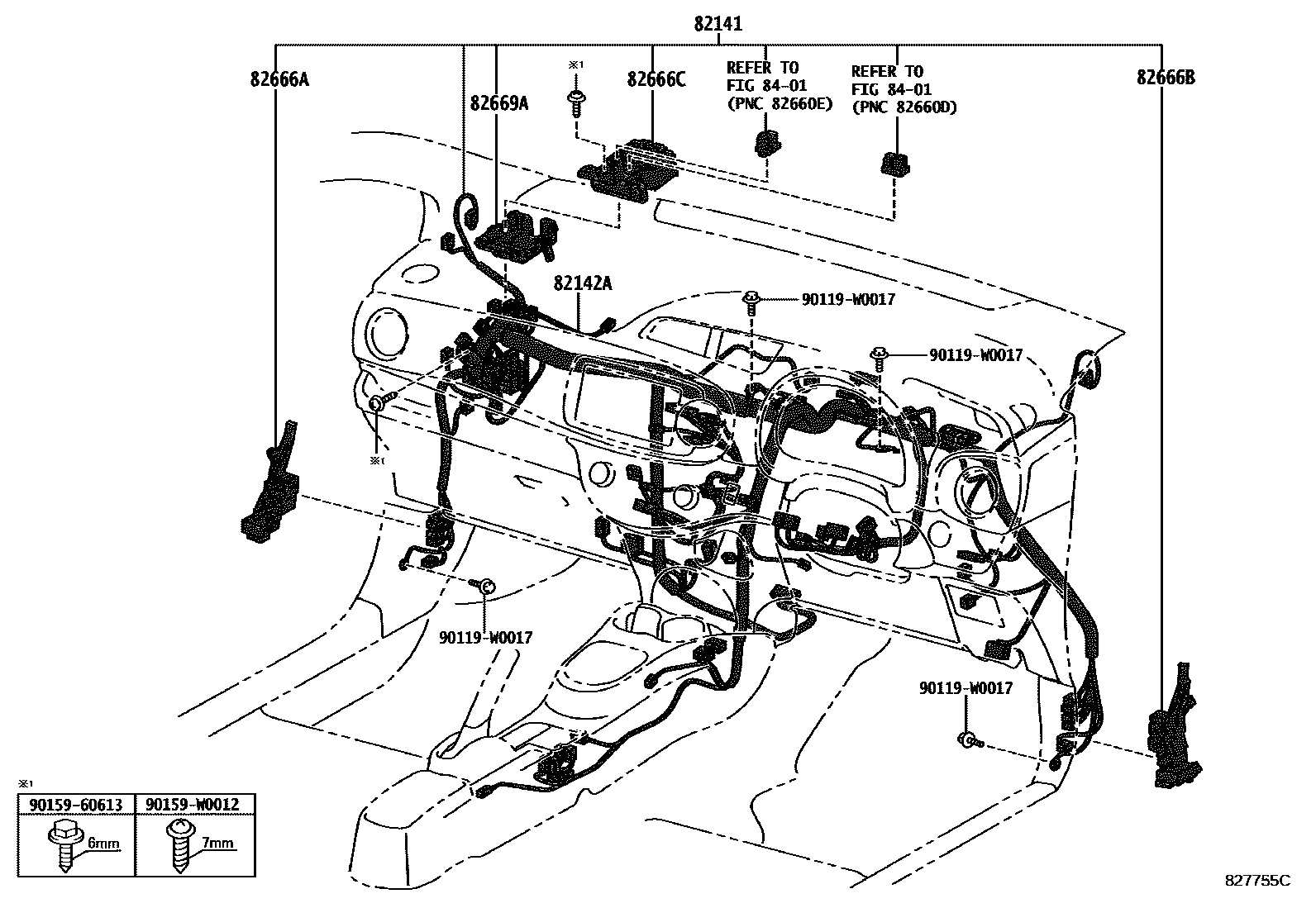

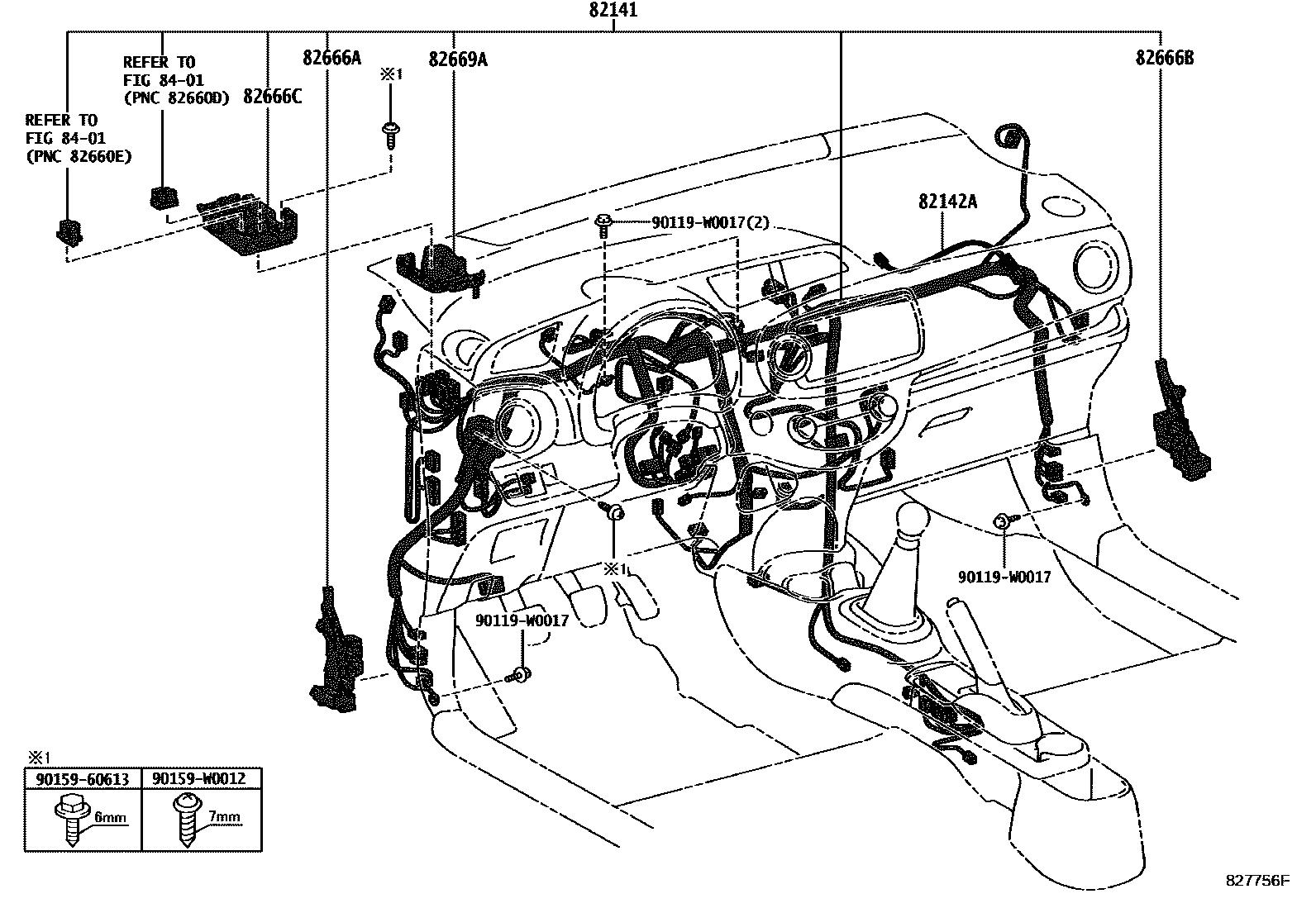

| 82141 | Dashboard wiring harness | 82141-0U300 · 82141-0U301 · 82141-0U340 · 82141-0U350 · 82141-0U351 · 82141-0US90 · 82141-0US91 · 82141-0US92 · 82141-0US93 · 82141-0UT00 · 82141-0UT01 · 82141-0UT02 · 82141-0UT03 · 82141-0UT10 · 82141-0UT11 · 82141-0UT12 · 82141-0UT13 · 82141-0UT20 · 82141-0UT21 · 82141-0UT22 · 82141-0UT23 · 82141-0UT30 · 82141-0UT31 · 82141-0UT32 · 82141-0UT33 · 82141-0UT50 · 82141-0UT51 · 82141-0UT52 · 82141-0UT53 · 82141-0UT60 · 82141-0UT61 · 82141-0UT62 · 82141-0UT63 · 82141-0UT70 · 82141-0UT71 · 82141-0UT72 · 82141-0UT73 · 82141-0UT80 · 82141-0UT81 · 82141-0UT82 · 82141-0UT83 · 82141-0UT90 · 82141-0UT91 · 82141-0UT92 · 82141-0UT93 · 82141-0UU00 · 82141-0UU01 · 82141-0UU02 · 82141-0UU03 · 82141-0UU20 · 82141-0UU21 · 82141-0UU22 · 82141-0UU23 · 82141-0UV50 · 82141-0UV51 · 82141-0UV60 · 82141-0UV61 · 82141-0UV80 · 82141-0UV81 · 82141-0UV90 · 82141-0UV91 · 82141-0UW00 · 82141-0UW01 · 82141-0UW02 · 82141-0UW03 · 82141-0UW10 · 82141-0UW11 · 82141-0UW12 · 82141-0UW13 · 82141-0UW20 · 82141-0UW21 · 82141-0UW22 · 82141-0UW23 · 82141-0UW30 · 82141-0UW31 · 82141-0UW50 · 82141-0UW51 · 82141-0UW60 · 82141-0UW61 · 82141-0UW70 · 82141-0UW71 · 82141-0UW72 · 82141-0UW73 · 82141-0UW80 · 82141-0UW81 · 82141-0UW82 · 82141-0UW83 · 82141-0UW90 · 82141-0UW91 · 82141-0UW92 · 82141-0UW93 · 82141-0UX00 · 82141-0UX01 · 82141-0UX20 · 82141-0UX21 · 82141-0UX30 · 82141-0UX31 · 82141-0UX40 · 82141-0UX41 · 82141-0UX42 · 82141-0UX43 · 82141-0UX50 · 82141-0UX51 · 82141-0UX52 · 82141-0UX53 · 82141-0UX60 · 82141-0UX61 · 82141-0UX62 · 82141-0UX63 · 82141-0UX70 · 82141-0UX71 · 82141-0UX90 · 82141-0UX91 · 82141-0UY00 · 82141-0UY01 · 82141-0UY10 · 82141-0UY11 · 82141-0UY12 · 82141-0UY13 · 82141-0UY20 · 82141-0UY21 · 82141-0UY22 |
