Toyota YARIS Camshaft & Valve — Figure 1302

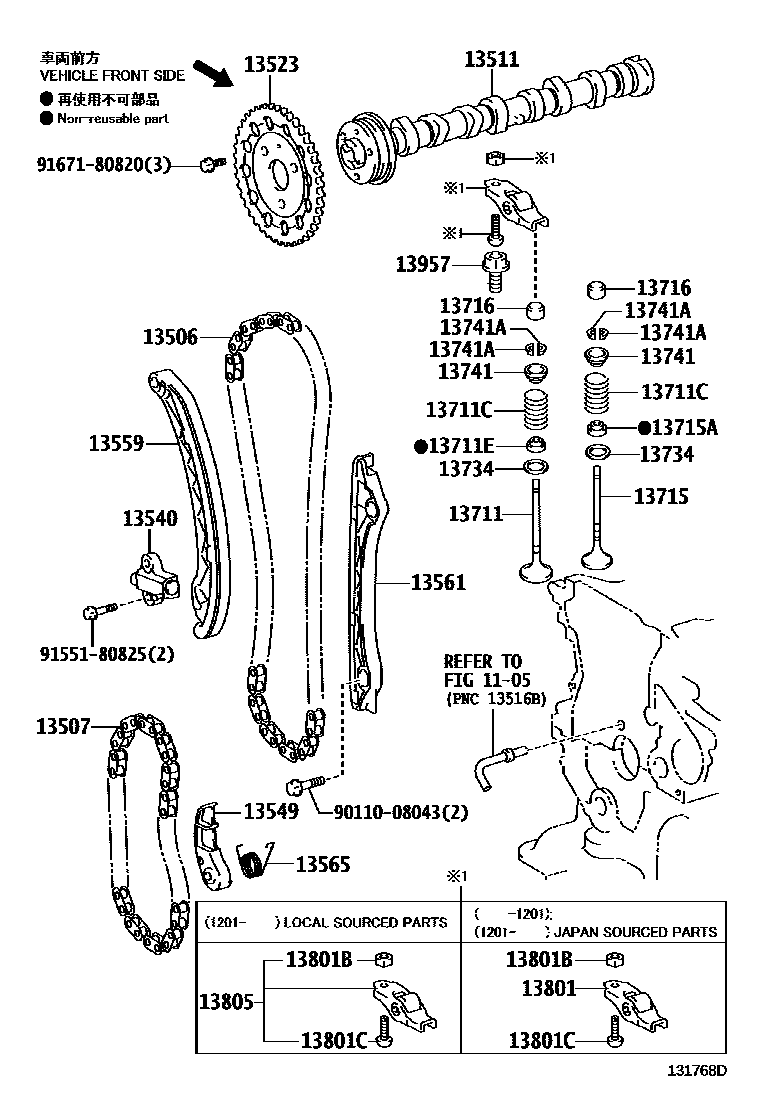

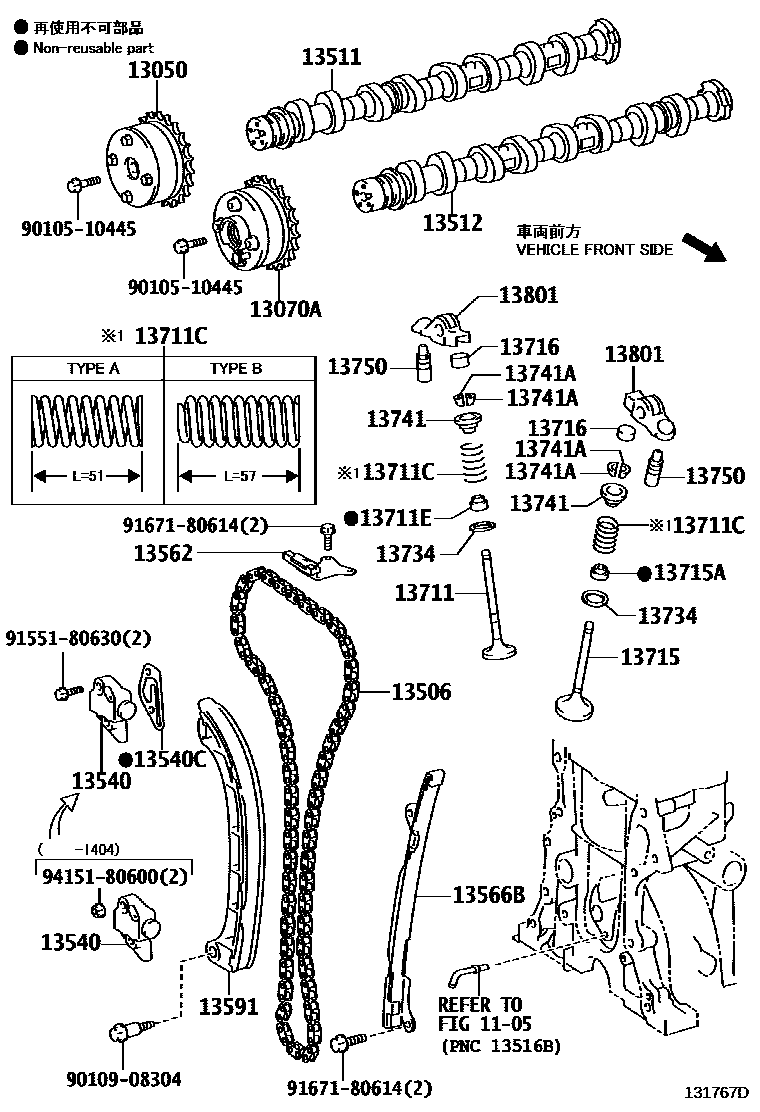

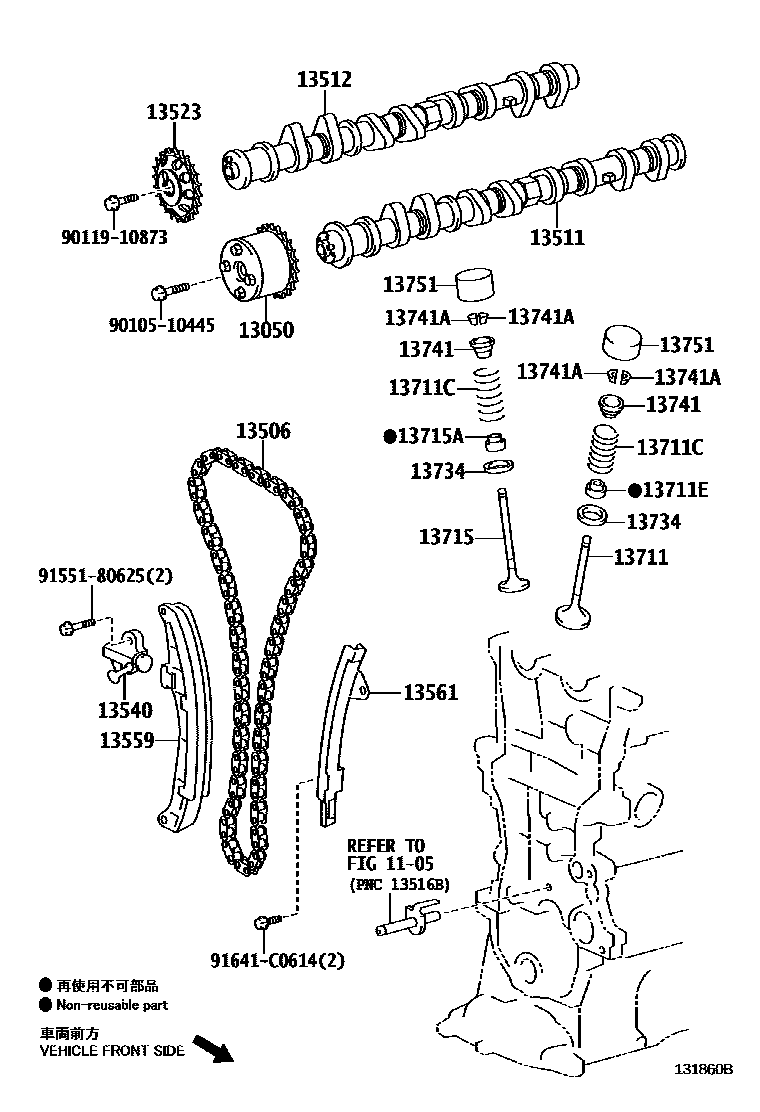

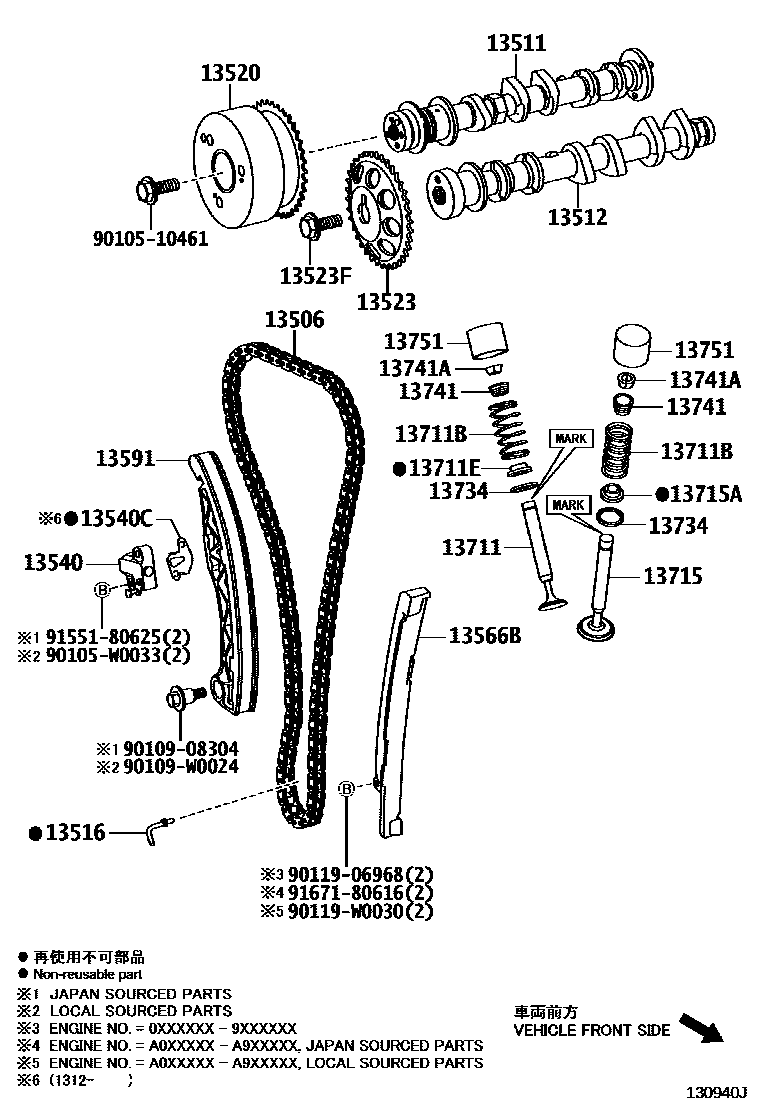

Toyota YARIS EPC diagram 1302, Camshaft & Valve, with 4 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 13050 | Camshaft timing gear assembly | 13050-21041 · 13050-47010 · 13050-47011 |
| 13070A | Exhaust camshaft timing gear assembly | 13070-47010 |
| 13506 | Chain sub-assembly | 13506-0Q020 · 13506-0Q030 · 13506-21050 · 13506-33030 · 13506-40010 · 13506-47010 · 13506-47030 |
| 13507 | No. 2 chain sub-assembly | 13507-33010 |
| 13511 | camshaft | 13501-21070 · 13501-33041 · 13501-33042 · 13501-40040 · 13501-40041 · 13501-47020 |
| 13512 | Camshaft No. 2 | 13502-21021 · 13502-40010 · 13502-40011 · 13502-47010 |
| 13516 | oil nozzle | 13516-40010 |
| 13520 | Camshaft timing sprocket assembly | 13520-0Q010 · 13520-40020 |
| 13523 | Camshaft timing gear or sprocket | 13523-0D020 · 13523-0Q010 · 13523-22020 · 13523-33030 |
| 13523F | Bolt (for camshaft timing gear) | 90119-10889 |
| 13540 | No. 1 chain tensioner assembly | 13540-0Q010 · 13540-21020 · 13540-33030 · 13540-47010 · 13540-47011 |
| 13540C | Pad (for chain tensioner) | 13552-0Q010 · 13552-47010 |
| 13549 | chain tensioner pressure plate | 13549-33010 |
| 13559 | chain tensioner guide plate | 13559-21010 · 13559-21030 · 13559-33020 |
| 13561 | No. 1 chain shock absorber | 13561-21010 · 13561-21040 · 13561-33030 |
| 13562 | No. 2 chain shock absorber | 13562-47010 · 13562-47020 |
| 13565 | chain damper spring | 13565-33010 |
| 13566B | Timing chain guide plate | 13566-0Q010 · 13566-0Q020 · 13566-40020 · 13566-47010 · 13566-47030 |
| 13591 | Timing chain tensioner arm | 13591-0Q010 · 13591-40020 · 13591-47010 · 13591-47030 |
| 13711 | intake valve | 13711-0Q020 · 13711-21010 · 13711-33031 · 13711-40040 · 13711-40050 · 13711-47010 |
| 13711B | Compression spring (for inner side) | 90501-25063 · 90501-W0012 |
| 13711C | Compression spring (for outside) | 90501-23135 · 90501-29062 · 90501-32060 · 90501-32062 |
| 13711E | Intake valve stem oil seal | 90080-31064 · 90913-02093 · 90913-02101 · 90913-02124 |
| 13715 | exhaust valve | 13715-0Q020 · 13715-21010 · 13715-33041 · 13715-40040 · 13715-40050 · 13715-47010 |
| 13715A | Exhaust valve stem oil seal | 90080-31065 · 90913-02092 · 90913-02112 · 90913-02124 |
| 13716 | valve stem cover | 13716-33010 · 13716-75020 |
| 13734 | Valve spring seat | 13734-33020 · 13734-40010 · 13734-62020 · 13734-74010 |
| 13741 | Valve spring seat ring | 13741-0Q010 · 13741-20021 · 13741-22021 · 13741-33020 · 13741-36010 |
| 13741A | Valve spring seat lock plate | 90913-03021 · 90913-03028 · 90913-03031 |
| 13750 | Valve lash adjuster assembly | 13750-21010 · 13750-75020 |
| 13751 | valve lifter | 13751-0J020 · 13751-0J030 · 13751-0J040 · 13751-0J050 · 13751-0J060 · 13751-0J070 · 13751-0J080 · 13751-0J090 · 13751-0J100 · 13751-0J110 · 13751-0J120 · 13751-0J130 · 13751-0J140 · 13751-0J150 · 13751-0J160 · 13751-0J170 · 13751-0J180 · 13751-0J190 · 13751-0J200 · 13751-0J210 · 13751-0J220 · 13751-0J230 · 13751-0J240 · 13751-0J250 · 13751-0J260 · 13751-0J270 · 13751-0J280 · 13751-0J290 · 13751-0J300 · 13751-0Q410 · 13751-0Q420 · 13751-0Q430 · 13751-0Q440 · 13751-0Q450 · 13751-0Q460 · 13751-0Q470 · 13751-0Q480 · 13751-0Q490 · 13751-0Q500 · 13751-0Q510 · 13751-0Q520 · 13751-0Q530 · 13751-0Q540 · 13751-0Q550 · 13751-0Q560 · 13751-0Q570 · 13751-0Q580 · 13751-0Q590 · 13751-0Q600 · 13751-0Q610 · 13751-0Q620 · 13751-0Q630 · 13751-0Q640 · 13751-0Q650 · 13751-0Q660 · 13751-0Q670 · 13751-0Q680 · 13751-0Q690 · 13751-21380 · 13751-21390 · 13751-21400 · 13751-21410 · 13751-21420 · 13751-21430 · 13751-21440 · 13751-21450 · 13751-21460 · 13751-21470 · 13751-21480 · 13751-21490 · 13751-21500 · 13751-21510 · 13751-21520 · 13751-21530 · 13751-21540 · 13751-21550 · 13751-21560 · 13751-21570 · 13751-21580 · 13751-21590 · 13751-21600 · 13751-21610 · 13751-21620 · 13751-21630 · 13751-21640 · 13751-21650 · 13751-21660 · 13751-21670 · 13751-21680 · 13751-21690 · 13751-21700 · 13751-21710 · 13751-21720 · 13751-23030 · 13751-23040 · 13751-23050 · 13751-23060 · 13751-23070 · 13751-23080 · 13751-23090 · 13751-23100 · 13751-23110 · 13751-23120 · 13751-23130 · 13751-23140 · 13751-23150 · 13751-23160 · 13751-23170 · 13751-23180 · 13751-23190 · 13751-23200 · 13751-23210 · 13751-23220 · 13751-23230 · 13751-23240 · 13751-23250 · 13751-23260 · 13751-23270 · 13751-23280 · 13751-23290 · 13751-23300 · 13751-23310 · 13751-46030 · 13751-46040 · 13751-46050 · 13751-46060 · 13751-46070 · 13751-46080 · 13751-46090 · 13751-46100 · 13751-46110 · 13751-46120 · 13751-46130 · 13751-46140 · 13751-46150 · 13751-46160 · 13751-46170 · 13751-46180 · 13751-46190 · 13751-46200 · 13751-46210 · 13751-46220 · 13751-46230 · 13751-46240 · 13751-46250 · 13751-46260 · 13751-46270 · 13751-46280 · 13751-46290 · 13751-46300 · 13751-46310 · 13751-46320 · 13751-46330 · 13751-46340 · 13751-46350 · 13751-46360 · 13751-46370 |
| 13801 | No. 1 valve rocker arm sub-assembly | 13801-33020 · 13801-36020 · 13801-47010 |
| 13801B | Hex nut (for valve adjustment) | 90170-07004 |
| 13801C | valve adjustment screw | 13788-33011 |
| 13805 | Valve rocker arm assembly | 13805-0N020 |
| 13957 | valve rocker arm pivot | 13957-33010 |
