Toyota YARIS Engine Mounting — Figure 1107

Toyota YARIS EPC diagram 1107, Engine Mounting, with 5 images and 12 PNC and OE references.

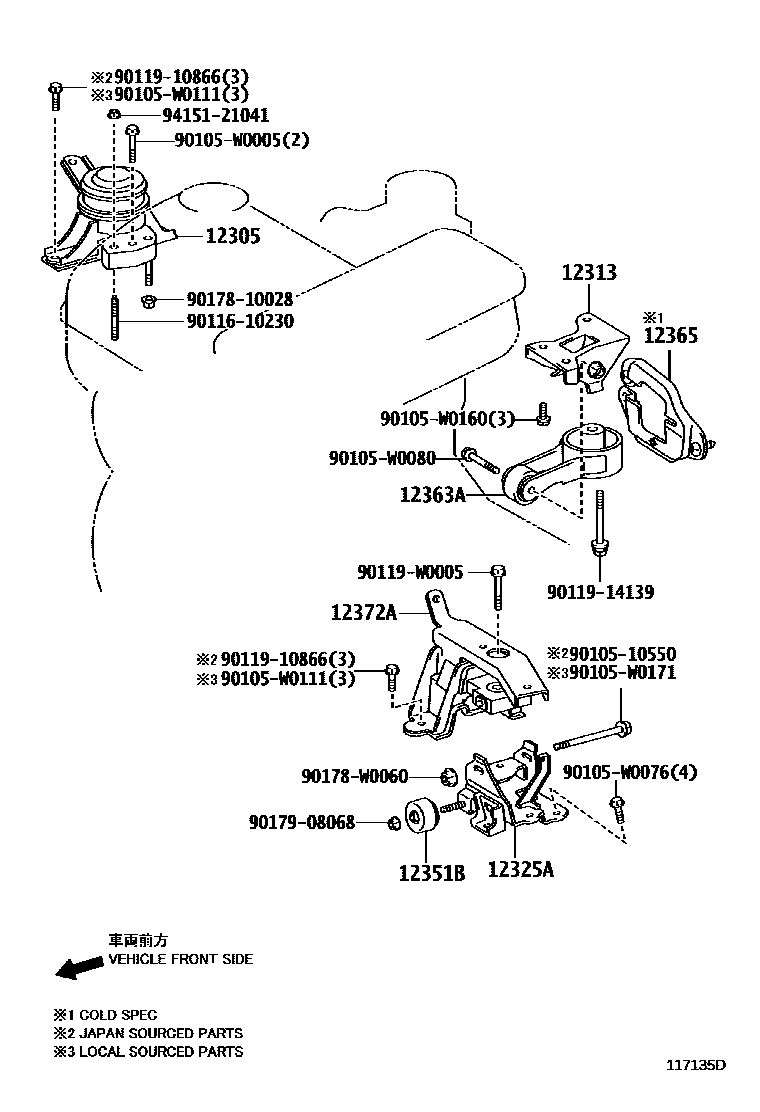

Toyota YARIS Engine Mounting EPC diagram — 117135D
Engine Mounting — 117135D (201107 – 999999)

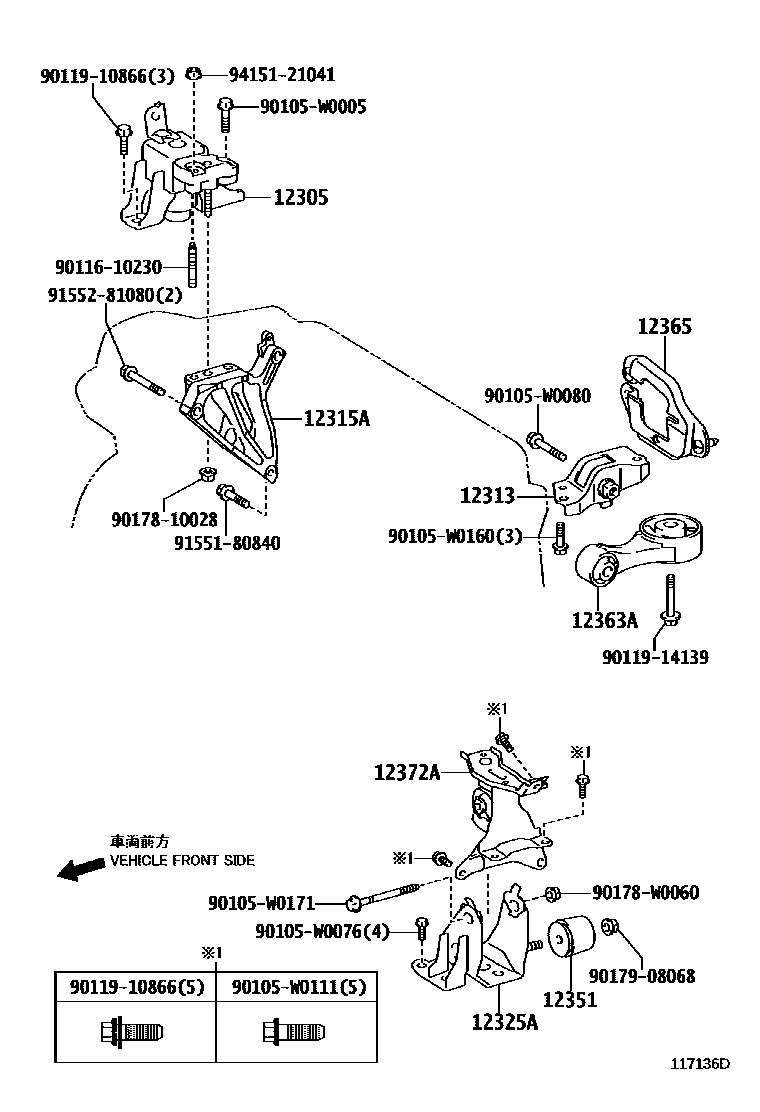

Toyota YARIS Engine Mounting EPC diagram — 117136D
Engine Mounting — 117136D (201107 – 999999)

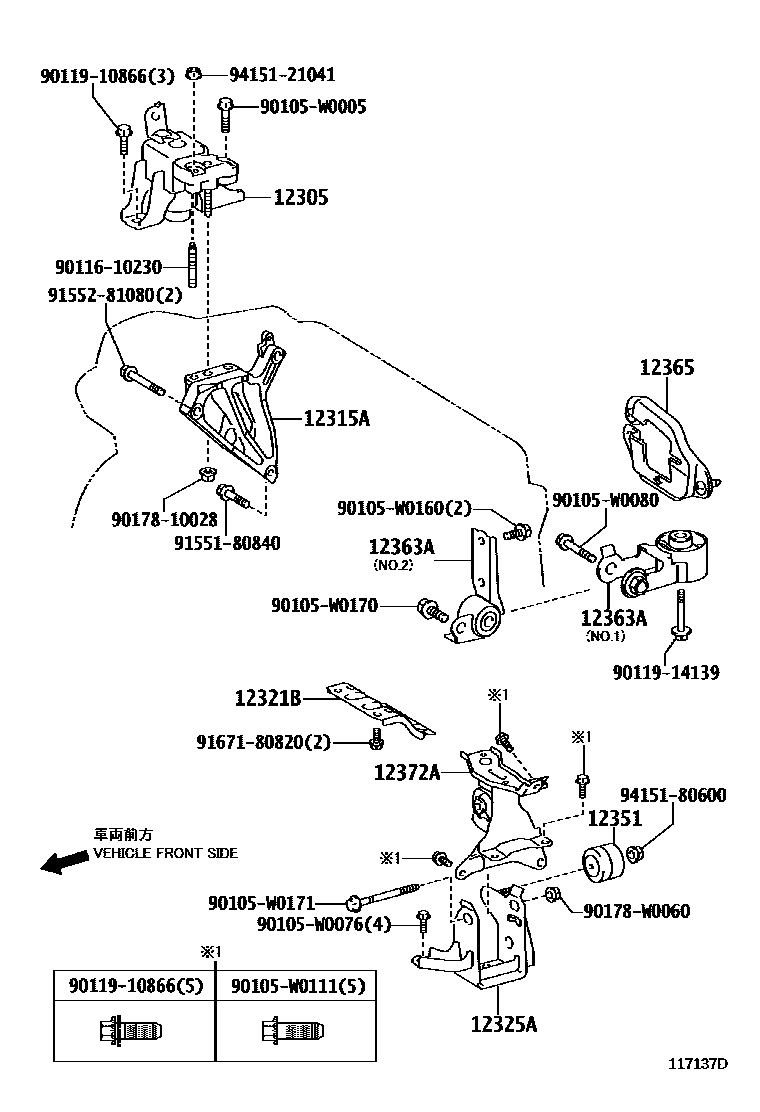

Toyota YARIS Engine Mounting EPC diagram — 117137D
Engine Mounting — 117137D (201107 – 999999)

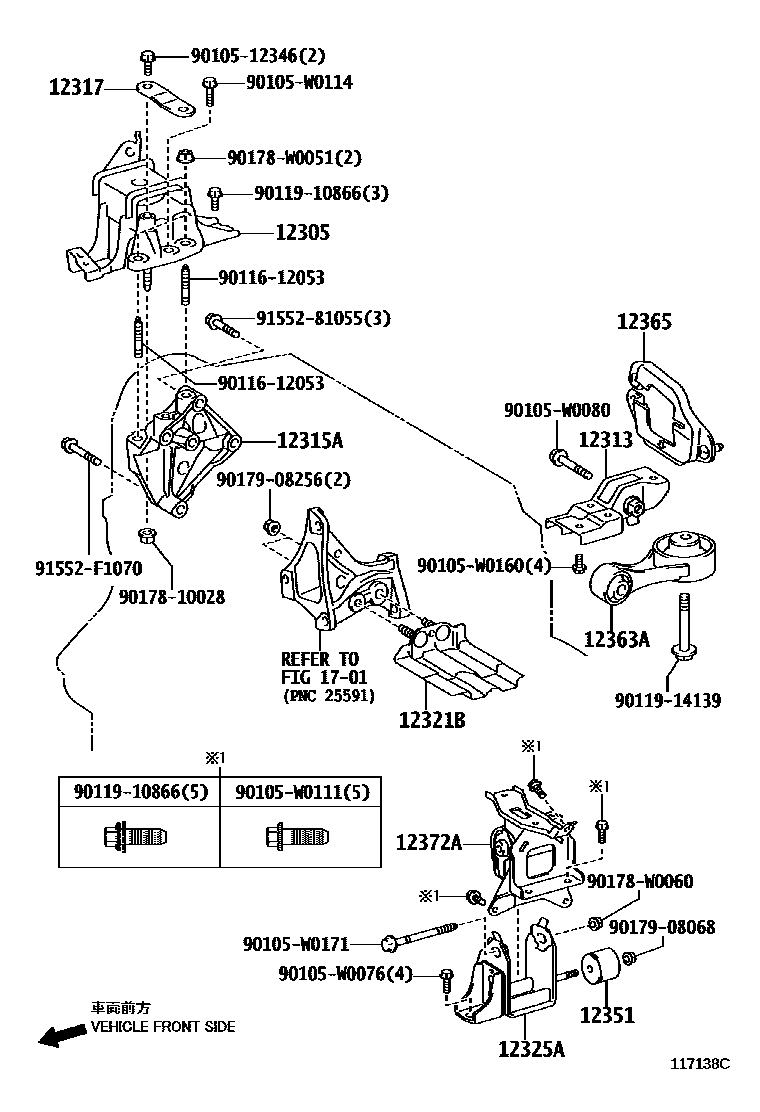

Toyota YARIS Engine Mounting EPC diagram — 117138C
Engine Mounting — 117138C (201107 – 999999)

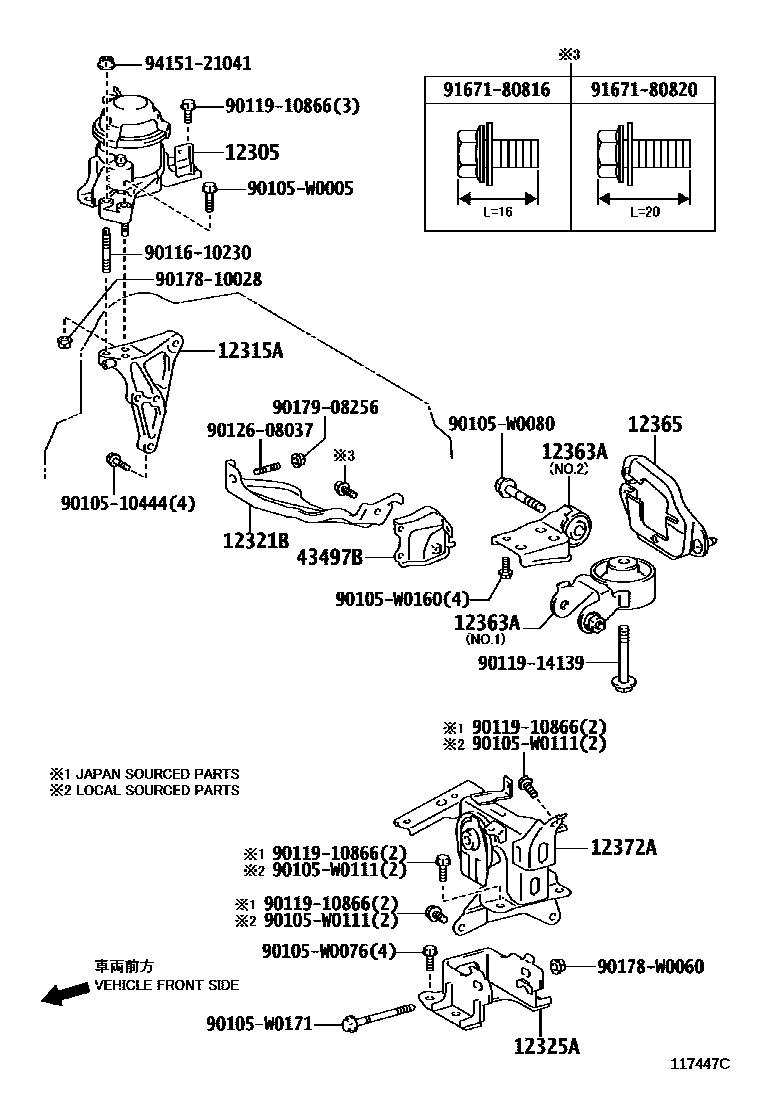

Toyota YARIS Engine Mounting EPC diagram — 117447C
Engine Mounting — 117447C (201204 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-0M100 · 12305-0N080 · 12305-0Q021 · 12305-0Q022 · 12305-0Y050
12313Engine mount control bracket (for transversely mounted engines)12313-0N010 · 12313-0Q020 · 12313-0Y010
12315AEngine right side mounting bracket (for transversely mounted engine)12315-0N010 · 12315-21060 · 12315-33050 · 12315-47040
12317Engine right mounting bracket12317-0N020
12321BDrive shaft heat insulation pad sub-assembly43409-52040 · 43498-52070 · 43498-52090
12325AEngine left side mounting bracket (for transversely mounted engine)12325-0M130 · 12325-0N070 · 12325-0Q030 · 12325-0Y060 · 12325-0Y070
12351engine mount shock absorber12351-0N040 · 12351-0Y030 · 12351-0Y040
12351Bengine mount shock absorber12351-0Q010
12363AEngine movement control lever12363-0M070 · 12363-0N040 · 12363-0Q030 · 12363-0Y040 · 12363-23010 · 12364-0M050 · 12364-47010
12365Engine motion control lever cover12365-40010
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0M120 · 12372-0N090 · 12372-0Q020 · 12372-0Y150 · 12372-47100 · 12372-47110
43497BDriveshaft insulation pad bracket43497-52050
