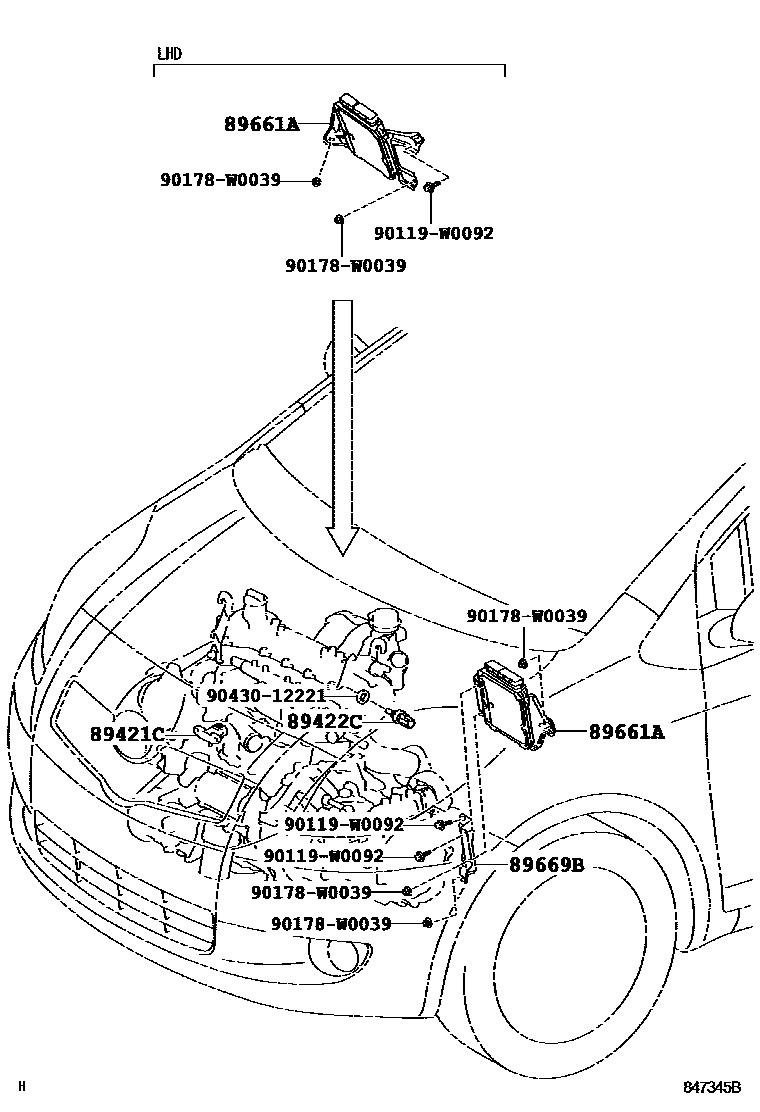

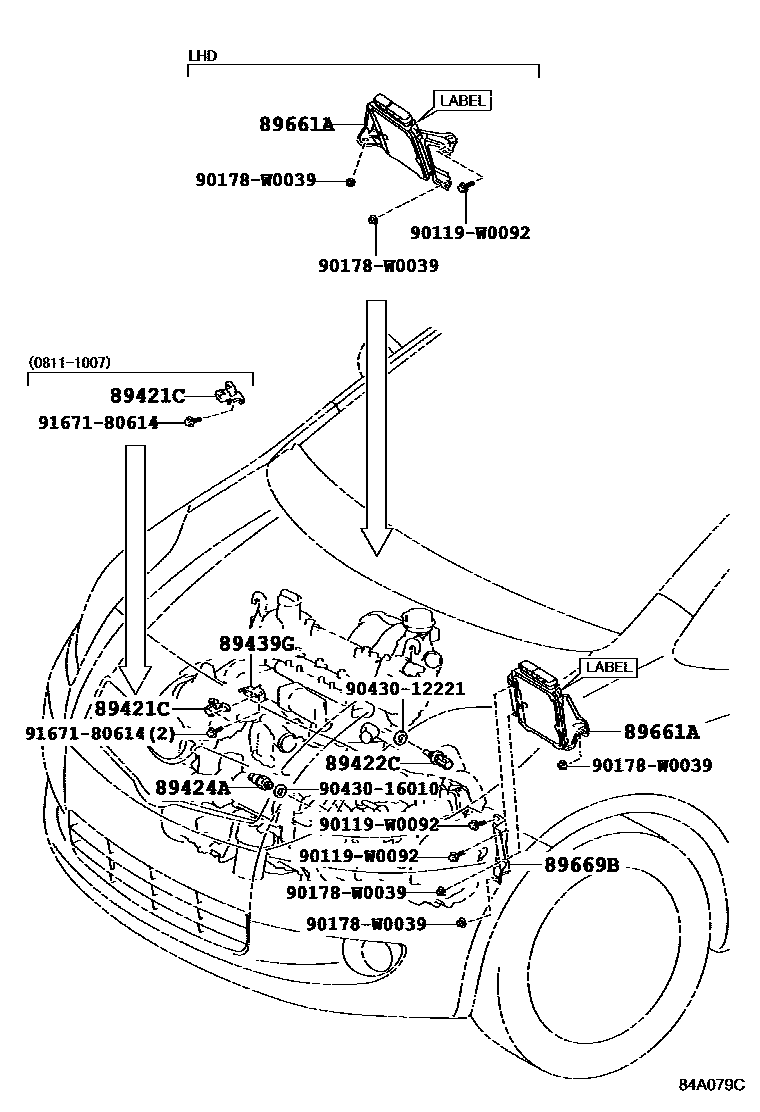

Toyota YARIS 电子控制柴油机(ECD) — Figure 8405
Toyota YARIS EPC diagram 8405, 电子控制柴油机(ECD), with 2 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-20200 · 89421-71020 |
| 89422C | Diesel engine water temperature sensor | 89422-0H010 · 89422-33030 |
| 89424A | Intake air temperature sensor (for diesel turbine) | 89424-60010 |
| 89439G | Sensor holder | 89431-12010 |
| 89661A | Engine control ECU | 89601-0D010 · 89601-0D020 · 89601-0D030 · 89601-0D040 · 89601-0D070 · 89601-0D071 · 89601-0D080 · 89601-0D081 · 89601-0D090 · 89601-0D091 · 89601-0D100 · 89601-0D101 · 89601-0D170 · 89601-0D180 · 89601-0D190 · 89601-0D200 · 89660-0D650 · 89660-0D670 · 89660-0D690 · 89660-0D710 · 89660-0DE60 · 89660-0DE61 · 89660-0DE80 · 89660-0DE81 · 89660-0DG90 · 89660-0DG91 · 89660-0DJ00 · 89660-0DJ01 · 89660-0DJ10 · 89660-0DJ11 · 89660-0DJ30 · 89660-0DJ31 · 89660-0DJ50 · 89660-0DJ51 · 89660-0DJ60 · 89660-0DJ61 · 89660-0DP50 · 89660-0DP70 · 89660-0DQ40 · 89660-0DQ60 |
| 89669B | No. 3 engine control ECU bracket | 89669-52140 |
