Toyota YARIS Floor stringers — Figure 5305

Toyota YARIS EPC diagram 5305, Floor stringers, with 1 images and 27 PNC and OE references.

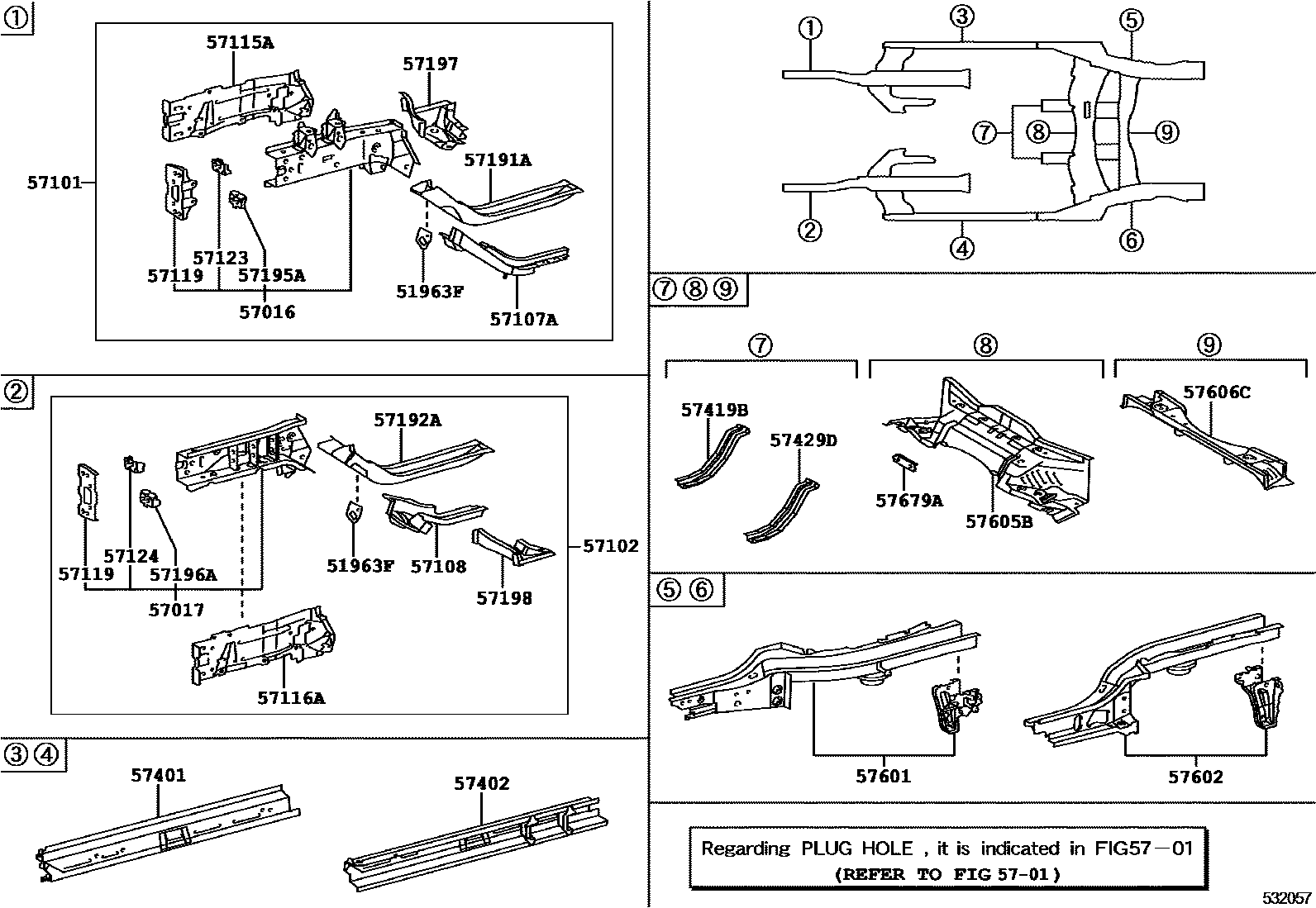

Toyota YARIS Floor stringers EPC diagram — 532057
Floor stringers — 532057 (200511 – 999999)

PNC and OE references

PNCPart nameOE numbers
51963Ftransport hook51963-52050
57016Right front longitudinal beam reinforcement sub-assembly57016-52080
57017Left front longitudinal beam reinforcement sub-assembly57017-52090
57101Right front longitudinal beam sub-assembly57101-52090
57102Left front longitudinal beam sub-assembly57102-52200
57107ANo. 2 right front longitudinal beam plate sub-assembly57107-0D050
57108Left support rod bracket sub-assembly57108-0D050
57115ARight front longitudinal beam outer panel57025-52010
57116ALeft front longitudinal beam outer panel57026-52010
57119Front longitudinal beam front panel57119-0D010 · 57129-0D010
57123Right front longitudinal beam bracket57123-0D010
57124Left front longitudinal beam bracket57124-0D010
57191ARight rear longitudinal member inside front floor57191-52020
57192ALeft rear longitudinal member inside front floor57192-52020
57195ARight front longitudinal beam front reinforcement57195-0D010
57196ALeft front longitudinal beam front reinforcement57196-0D010
57197Right front torsion box section piece57197-0D030
57198Left front anti-torsion box section piece57198-0D030
57401Main floor right longitudinal beam sub-assembly57401-52160
57402Main floor left longitudinal beam sub-assembly57402-52180
57419BFront floor and rear lower reinforcement57419-0D040
57429DLeft rear reinforcement under front floor57429-0D040
57601Rear floor right longitudinal beam sub-assembly57601-52250
57602Rear floor left longitudinal beam sub-assembly57602-52300
57605BRear floor No. 1 cross member sub-assembly57605-52130
57606CRear floor No. 2 cross member sub-assembly57606-52190
57679ARear floor cross member fasteners57679-52030
