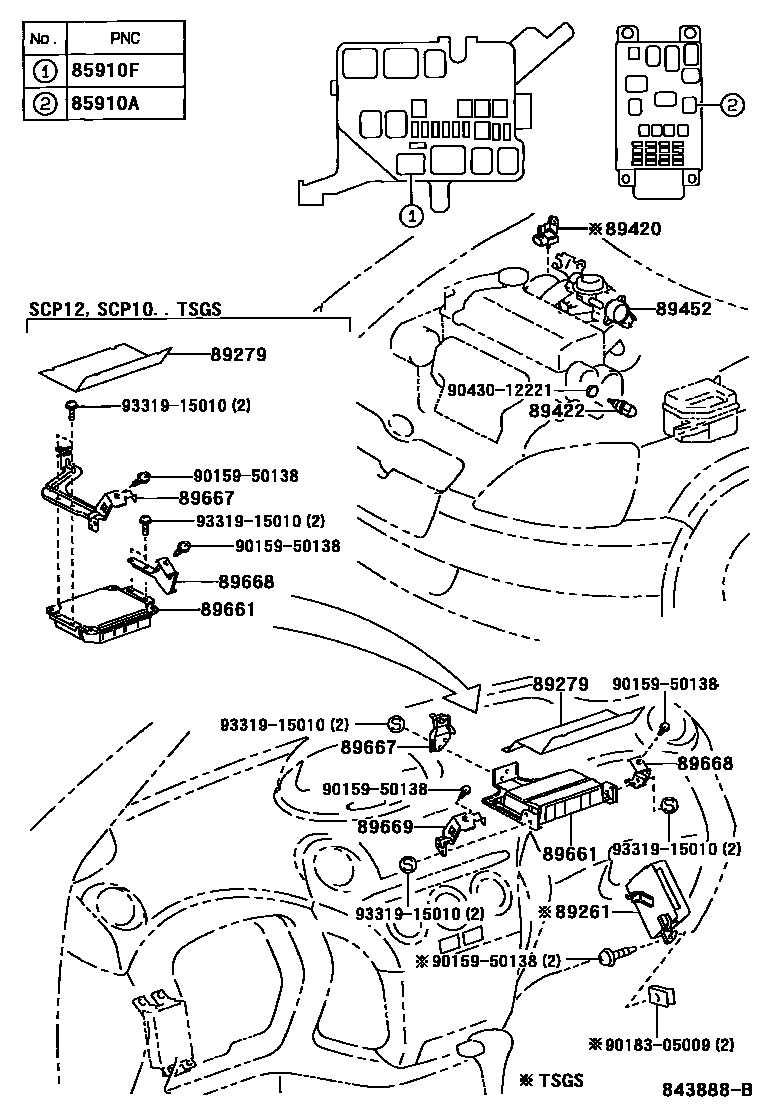

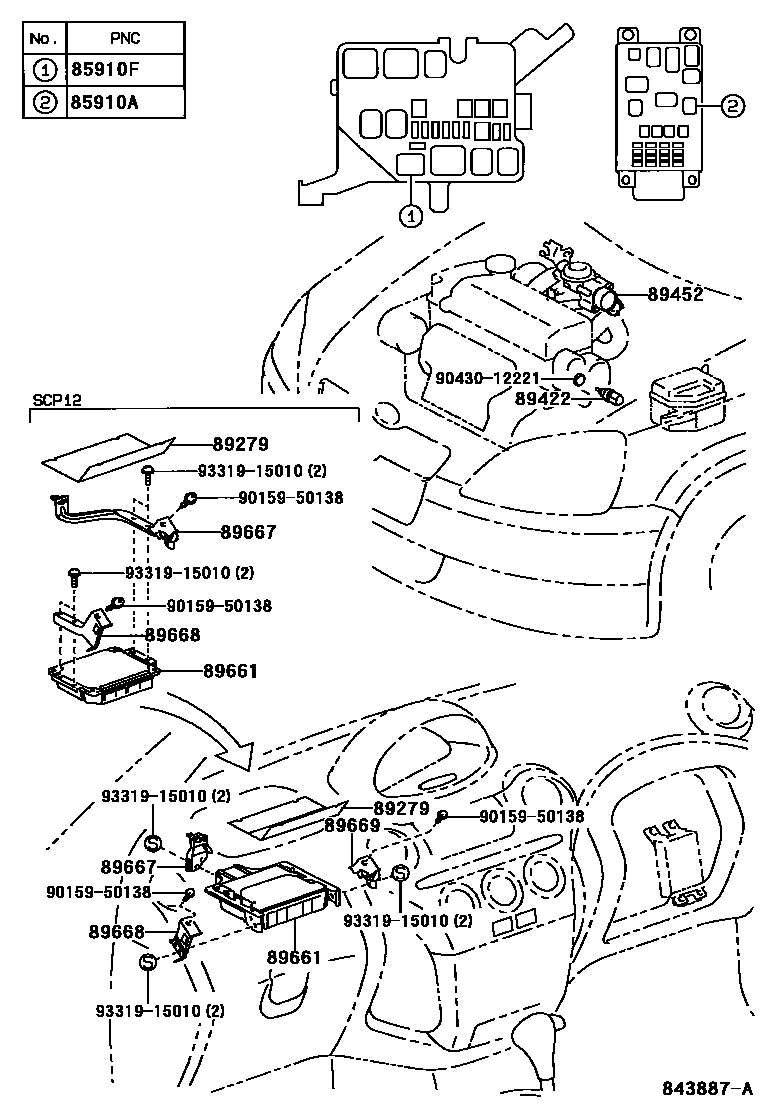

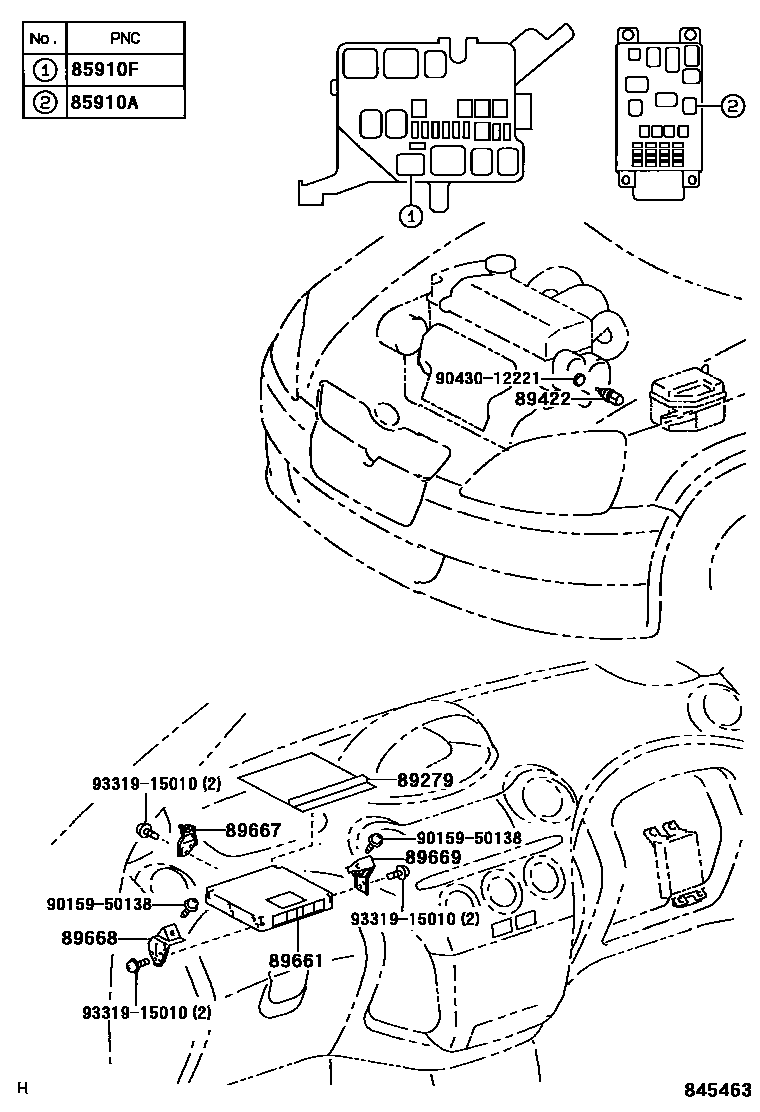

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 3 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87013 · 90080-87019 |
| 85910F | ECU relay (for EFI) | 90080-87013 · 90080-87019 |
| 89261 | Engine stop and start ECU | 89261-52010 |
| 89279 | Engine control ECU cover | 89279-52050 · 89279-52110 |
| 89420 | Vacuum sensor assembly | 89420-52030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-16010 · 89422-22030 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-0D010 |
| 89661 | Engine control ECU | 89661-0D010 · 89661-0D011 · 89661-0D012 · 89661-0D020 · 89661-0D021 · 89661-0D022 · 89661-0D070 · 89661-0D071 · 89661-0D080 · 89661-0D081 · 89661-0D090 · 89661-0D091 · 89661-0D100 · 89661-0D110 · 89661-0D120 · 89661-0D180 · 89661-0D190 · 89661-0D200 · 89661-0D210 · 89661-0D211 · 89661-0D212 · 89661-0D220 · 89661-0D221 · 89661-0D222 · 89661-0D380 |
| 89667 | Engine control ECU bracket | 89667-52030 · 89667-52060 · 89667-52070 · 89667-52140 · 89667-52150 |
| 89668 | No. 2 engine control ECU bracket | 89668-52030 · 89668-52050 · 89668-52060 · 89668-52090 · 89668-52150 · 89668-52160 |
| 89669 | No. 3 engine control ECU bracket | 89669-52030 · 89669-52040 · 89669-52100 · 89669-52110 |
