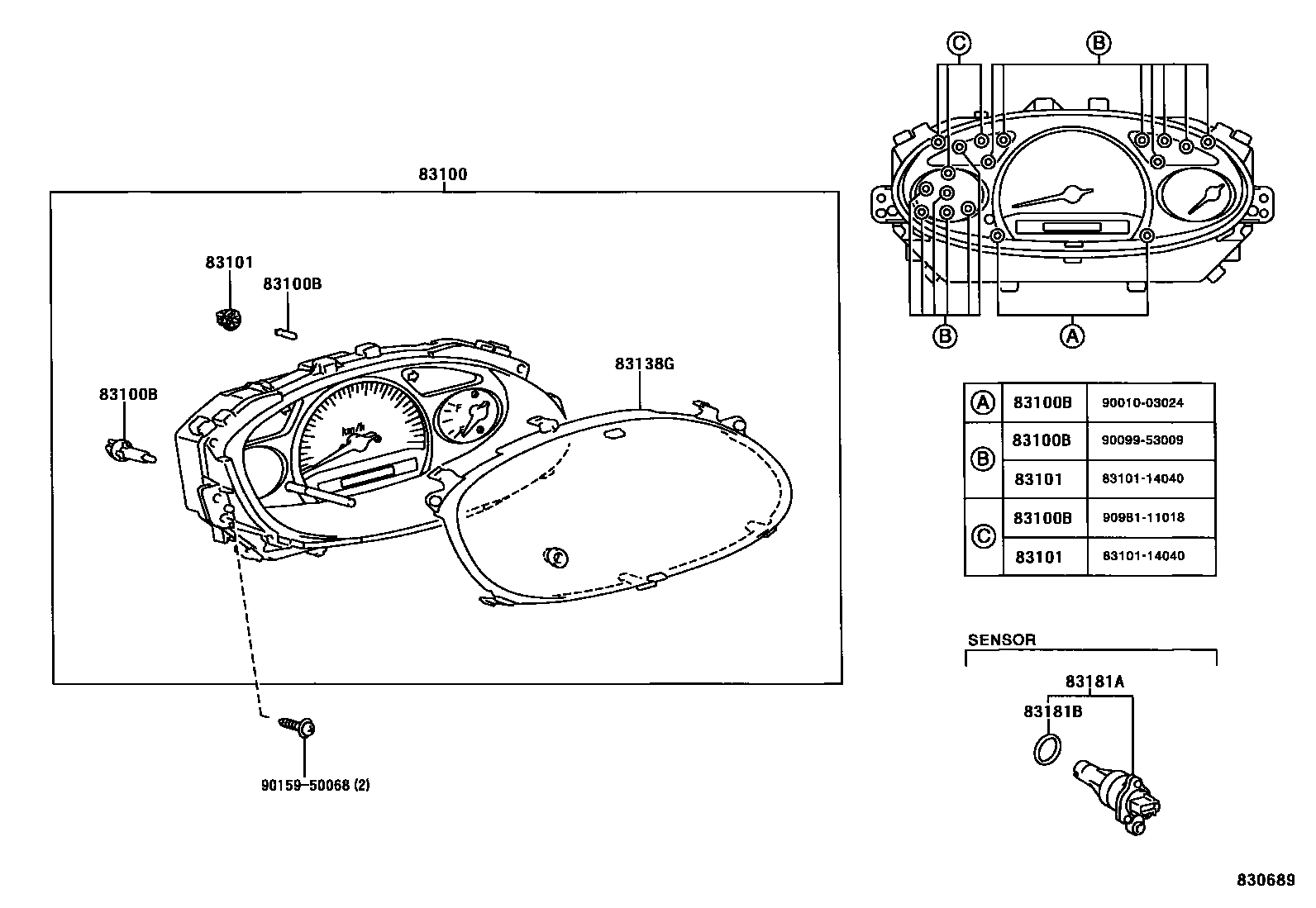

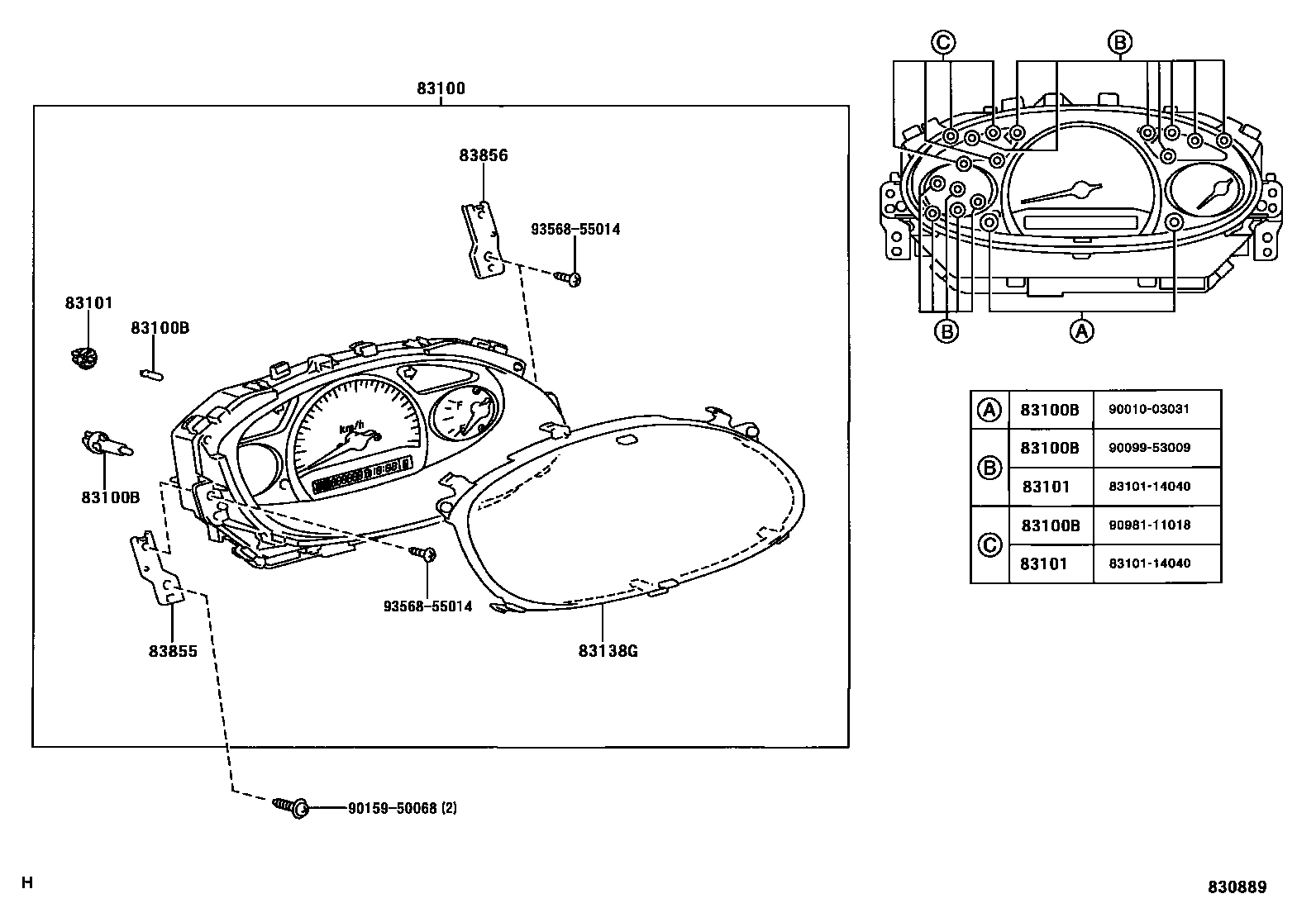

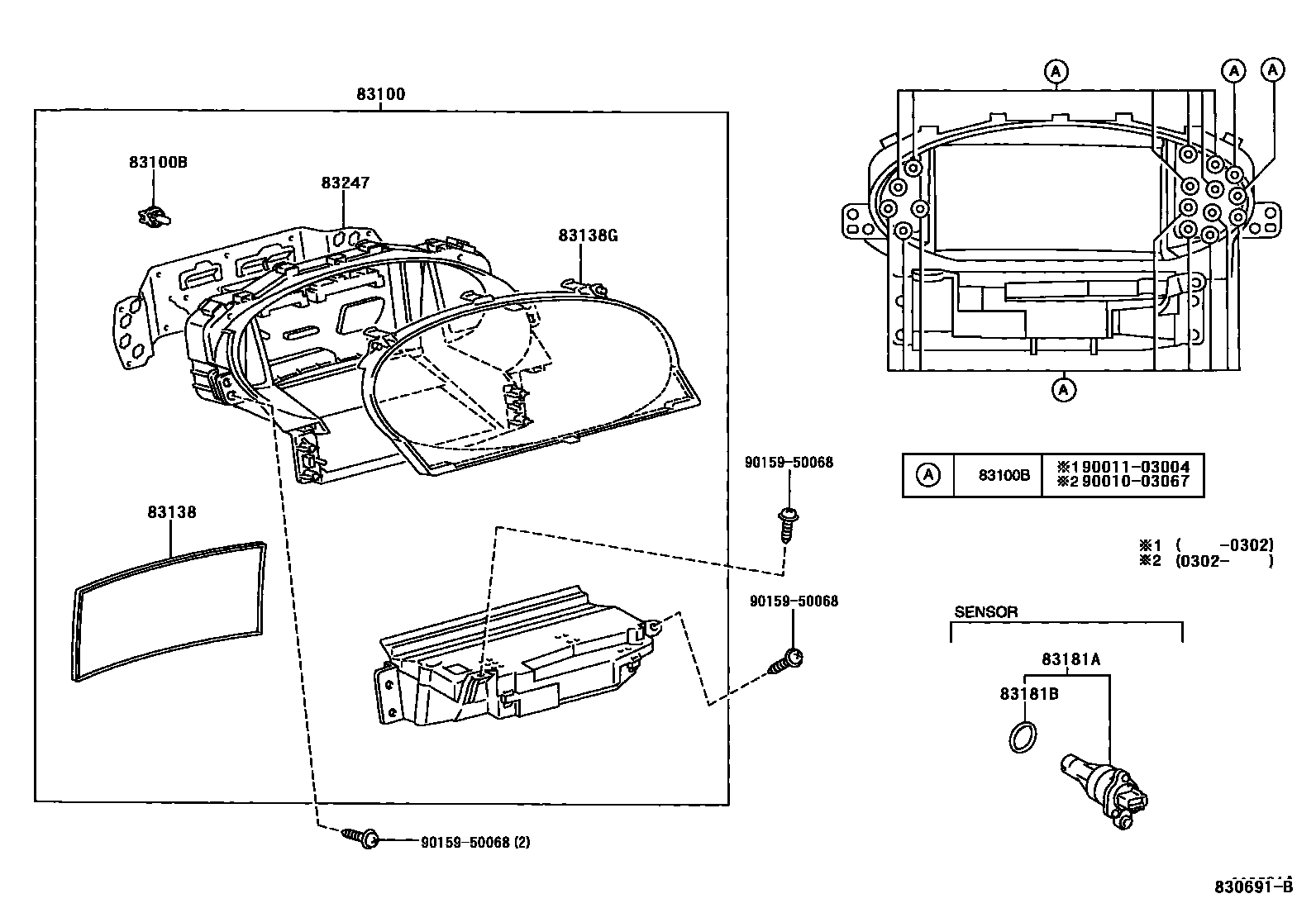

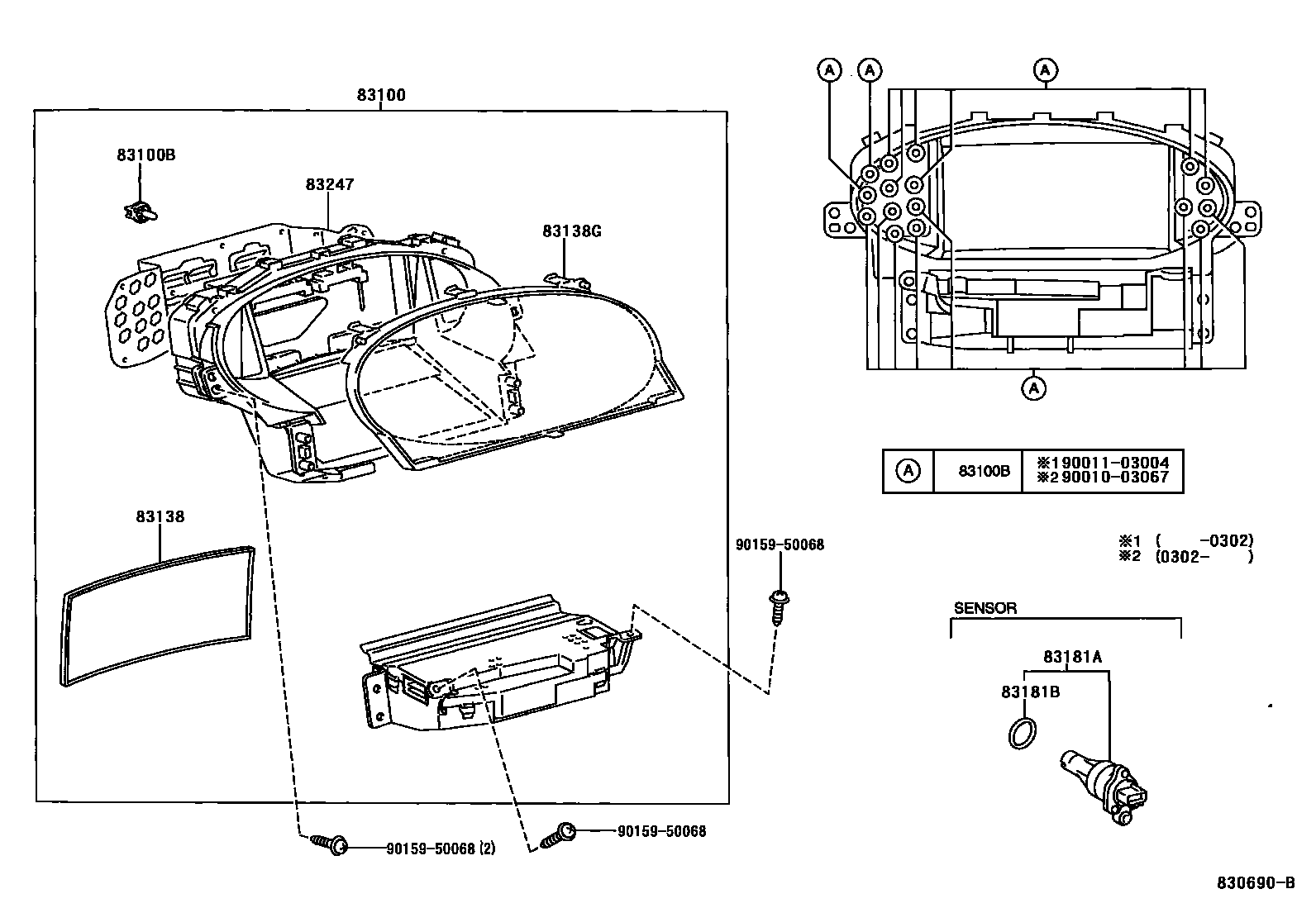

Toyota YARIS 仪表 — Figure 8301
Toyota YARIS EPC diagram 8301, 仪表, with 5 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-0D010 · 83800-0D020 · 83800-0D030 · 83800-0D040 · 83800-0D050 · 83800-0D330 · 83800-0D331 · 83800-0D340 · 83800-0D350 · 83800-0D360 · 83800-0D361 · 83800-0D370 · 83800-0D380 · 83800-0D390 · 83800-0D391 · 83800-0D400 · 83800-0D410 · 83800-0D420 · 83800-0D421 · 83800-0D430 · 83800-0D440 · 83800-0D450 · 83800-0D451 · 83800-0D460 · 83800-0D470 · 83800-0D600 · 83800-0D601 · 83800-52540 · 83800-52550 · 83800-52570 · 83800-52580 · 83800-5C480 · 83800-5C481 · 83800-5C490 · 83800-5C491 · 83800-5C500 · 83800-5C501 · 83800-5C510 · 83800-5C511 |
| 83100B | Combination instrument bulb No. 1 | 90010-03024 · 90010-03031 · 90010-03067 · 90011-03004 · 90099-53009 · 90981-11018 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14040 |
| 83138 | speedometer glass | 83852-0D020 |
| 83138G | Instrument cluster glass | 83852-0D010 · 83852-52040 |
| 83181A | speedometer sensor | 83181-12020 |
| 83181B | O-ring (for speedometer sensor) | 96711-24030 |
| 83247 | Instrument circuit board | 83861-0D010 · 83861-0D020 |
| 83855 | No.1 instrument cluster bracket | 83855-5C040 |
| 83856 | No. 2 instrument cluster bracket | 83856-5C040 |

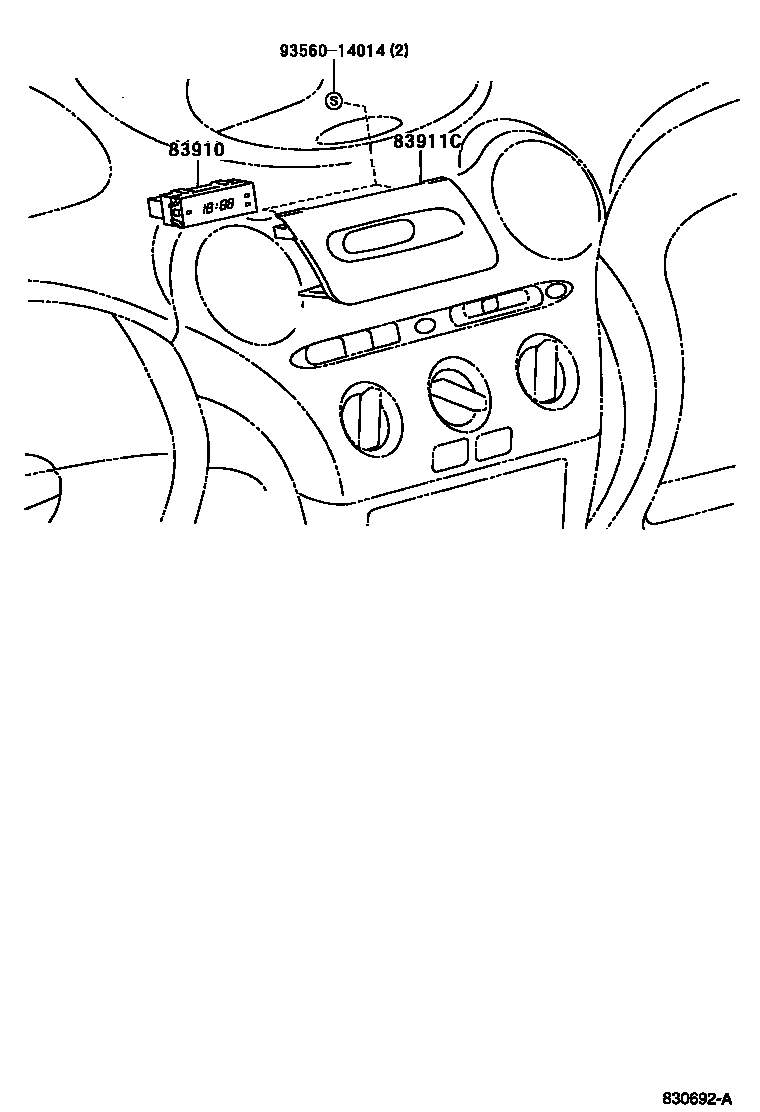

| 83910 | clock assembly | 83910-20720 |
