Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 10 PNC and OE references.

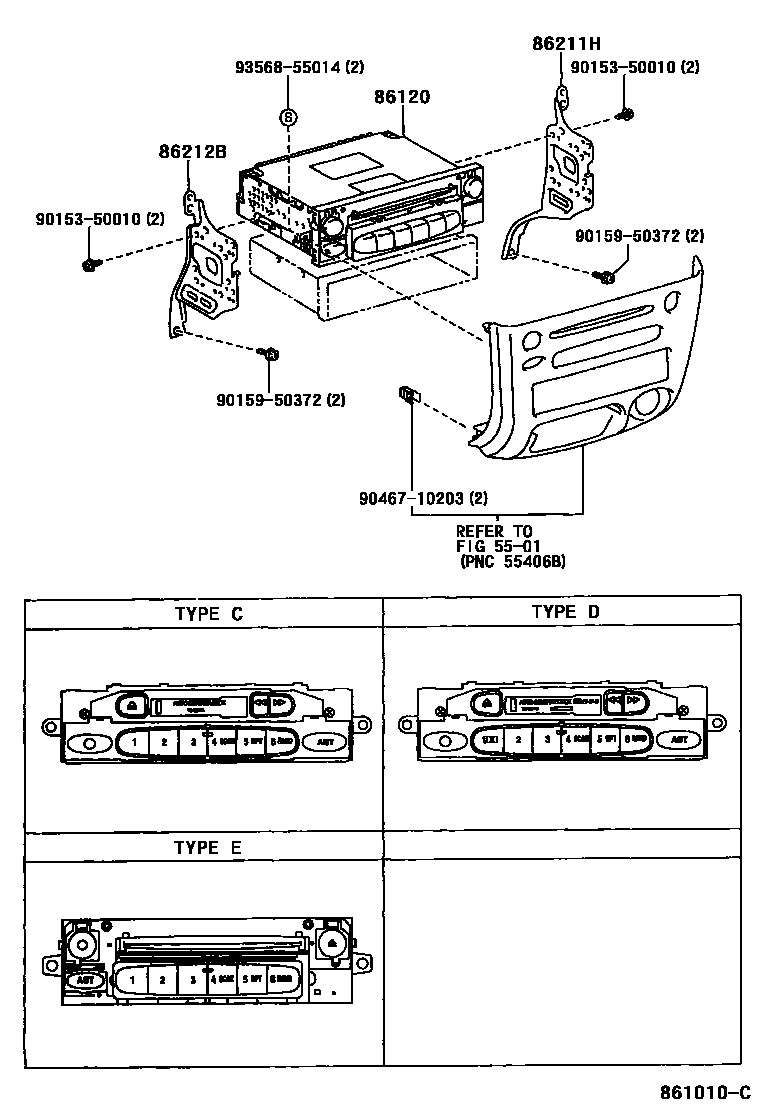

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 861010C
收音机、放大器和冷凝器 — 861010C (199908 – 999999)

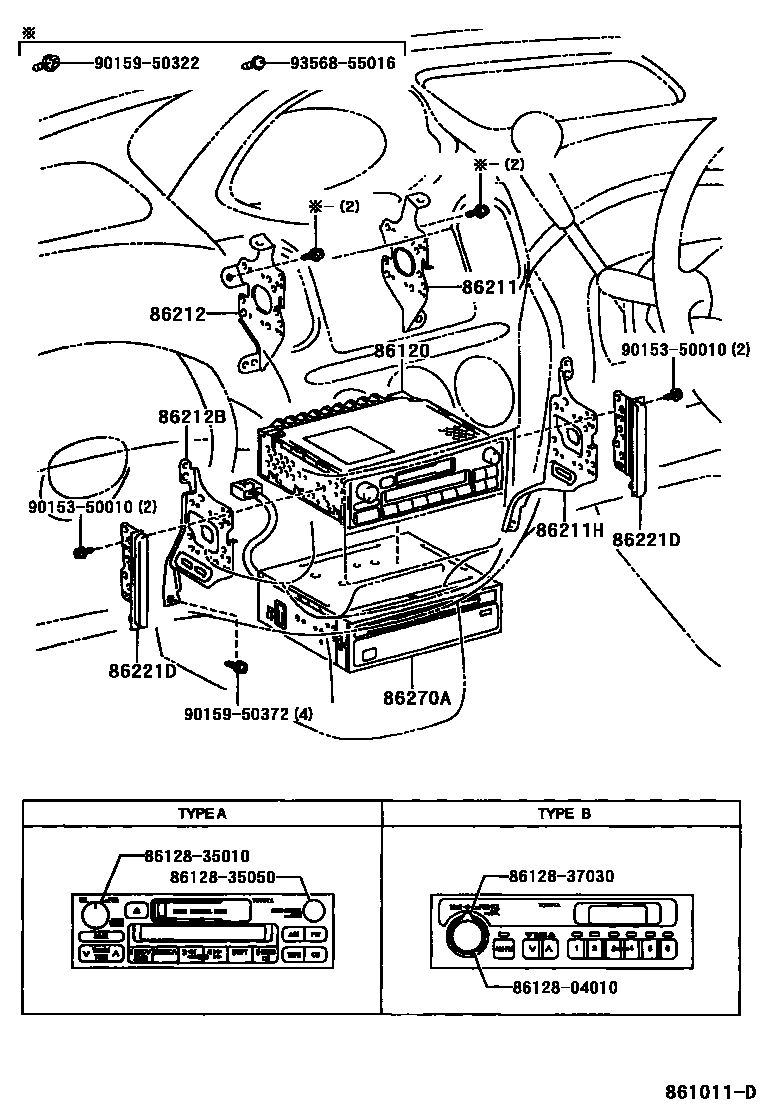

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 861011D
收音机、放大器和冷凝器 — 861011D (199908 – 999999)

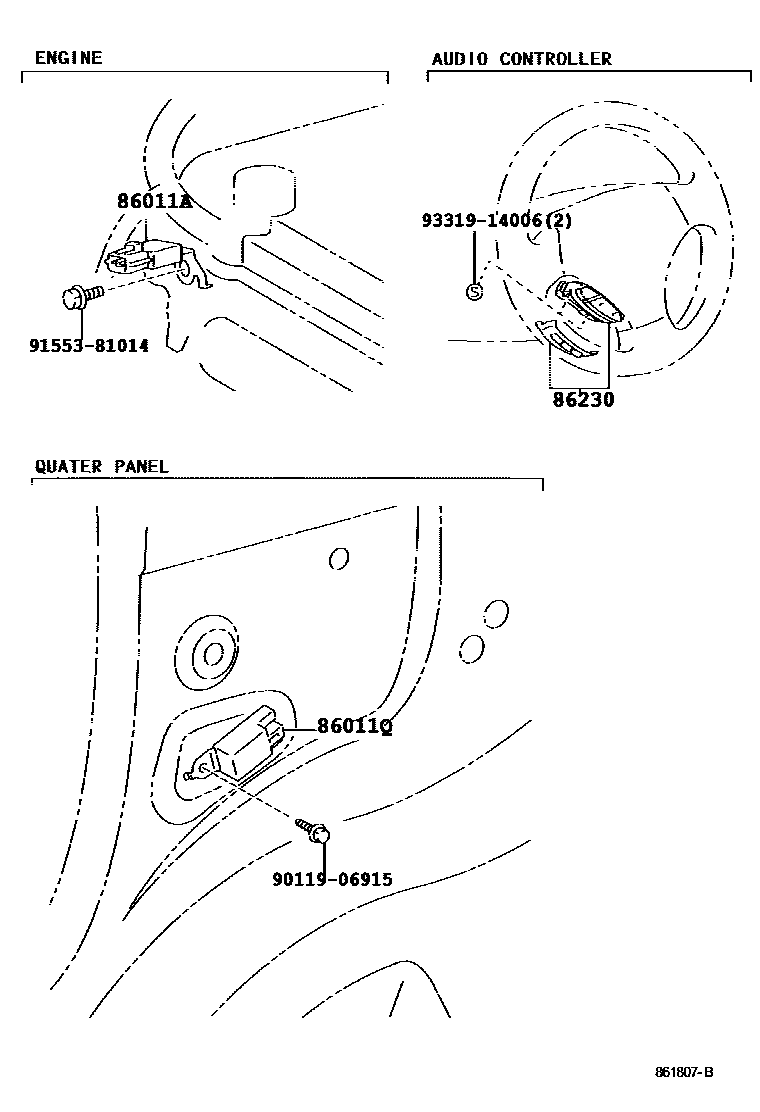

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 861807B
收音机、放大器和冷凝器 — 861807B (199908 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04141
86011Qradio settings phase modulator90980-04148
86120Radio assembly86120-16650 · 86120-2B620 · 86120-52010 · 86120-52011 · 86120-52012 · 86120-52020 · 86120-52021 · 86120-52022 · 86120-52023 · 86120-52030 · 86120-52160 · 86120-52170 · 86120-52260
86211No. 1 radio bracket86211-52030
86211HNo. 2 radio bracket86211-52010
86212No. 2 radio bracket86212-52030
86212BNo. 1 radio bracket86212-52010
86221Dradio panel86221-52050 · 86221-52060
86230Stereo component controller assembly86230-13010
86270ACD player assembly86270-60050
