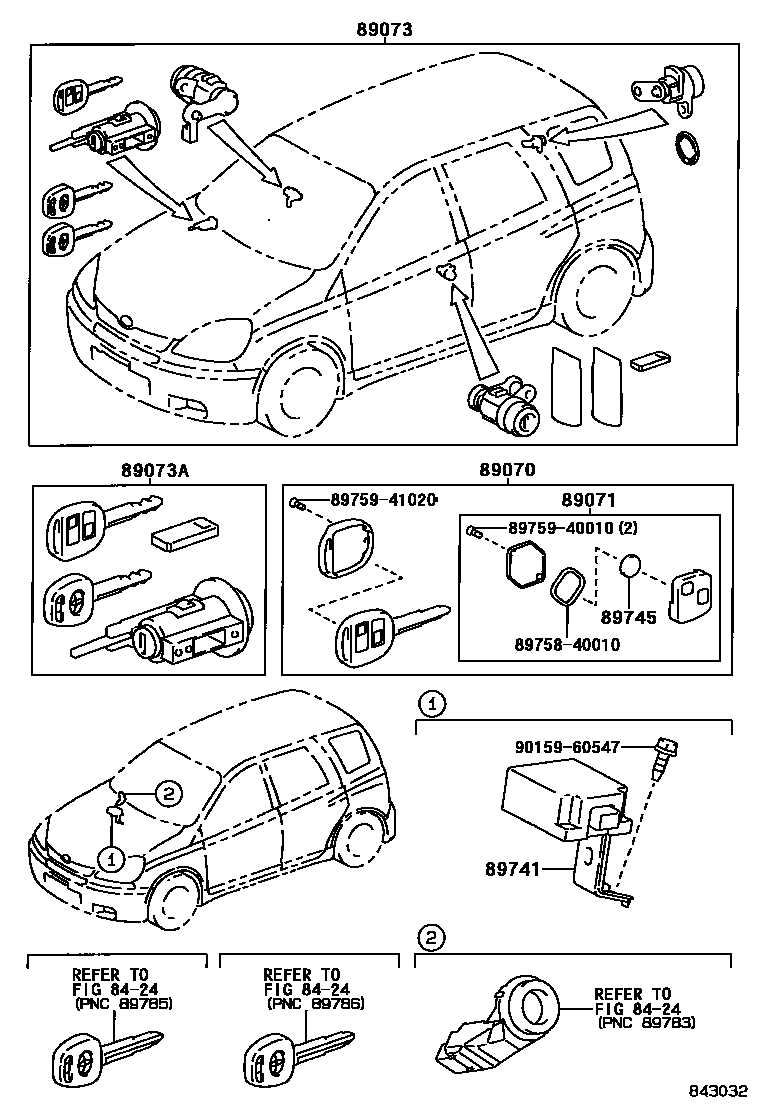

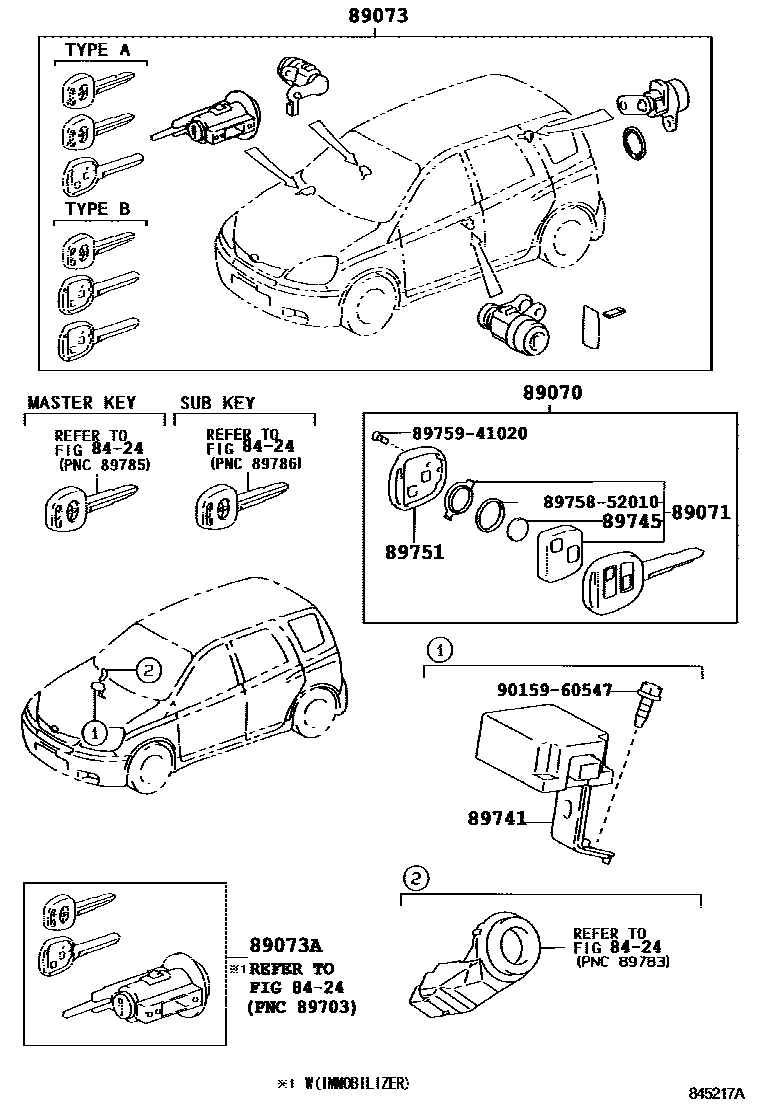

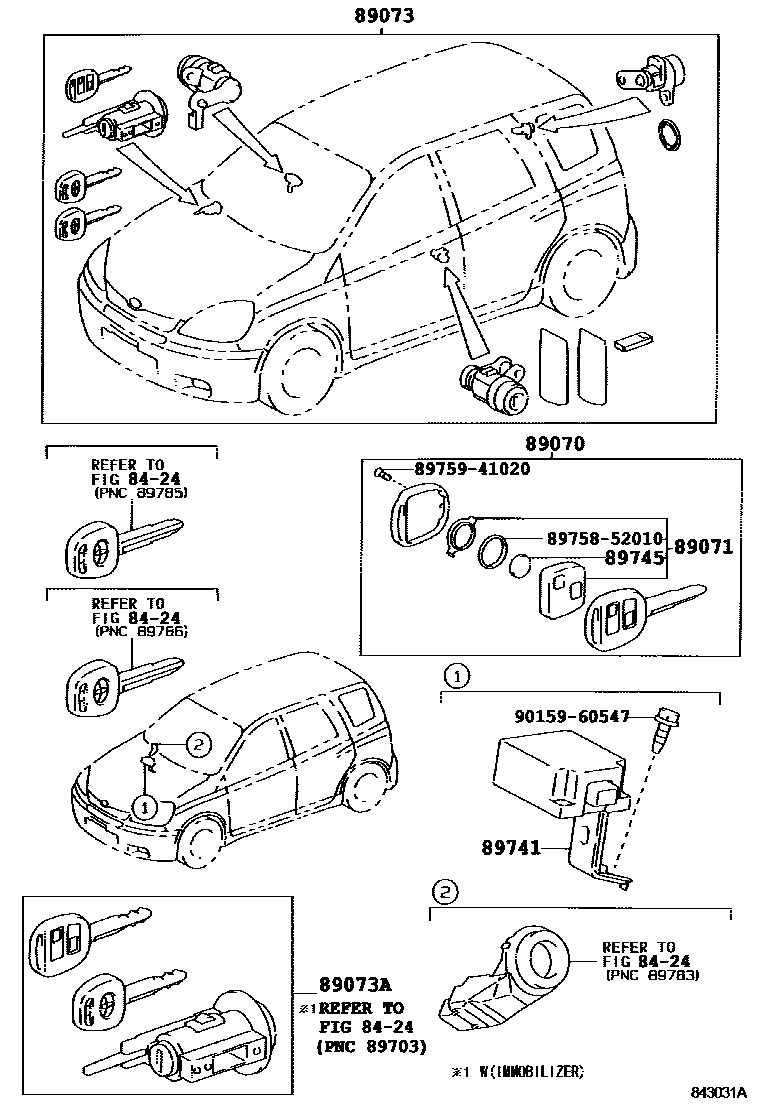

Toyota YARIS 遥控门锁 — Figure 8420
Toyota YARIS EPC diagram 8420, 遥控门锁, with 3 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89070 | Remote key assembly | 89070-47101 · 89070-47160 · 89070-52080 · 89070-52081 · 89070-52090 · 89070-52100 · 89070-52110 · 89070-52150 · 89070-52160 · 89070-52200 |
| 89071 | Remote key sub-assembly module assembly | 89071-33100 · 89071-52020 · 89071-52021 · 89071-52030 |
| 89073 | Lock cylinder assembly with transmitter housing (without module) | 69005-52661 · 69005-52671 · 89073-52170 · 89073-52171 · 89073-52180 · 89073-52190 · 89073-52200 · 89073-52210 · 89073-52220 · 89073-52320 · 89073-52370 · 89073-52371 · 89073-52372 · 89073-52373 |
| 89073A | Ignition lock cylinder assembly with transmitter housing (internal toothed key) | 69057-52210 · 69057-52290 · 89073-52380 · 89073-52381 |
| 89741 | door control receiver | 89741-52020 · 89741-52021 · 89741-52040 · 89741-52070 |
| 89745 | Transmitter battery | 89745-40010 · 89745-52010 |
| 89751 | Transmitter housing cover | 89751-20010 · 89751-20020 |
