Toyota YARIS 电子燃油喷射系统 — Figure 8404

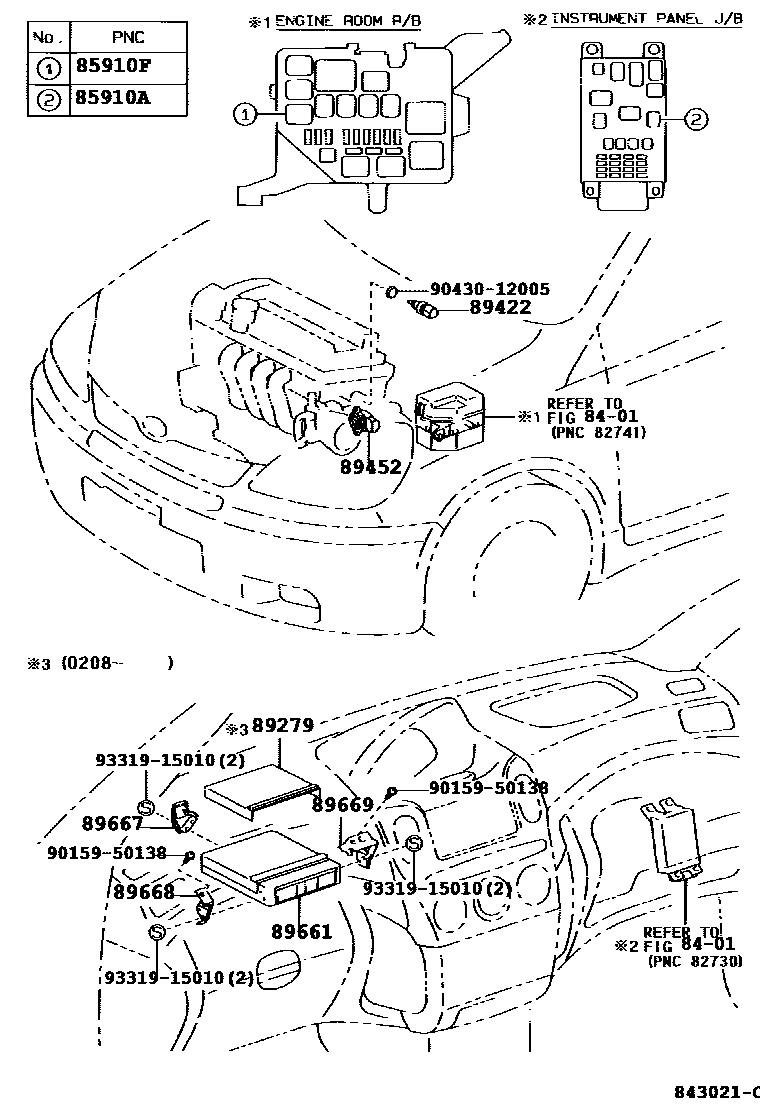

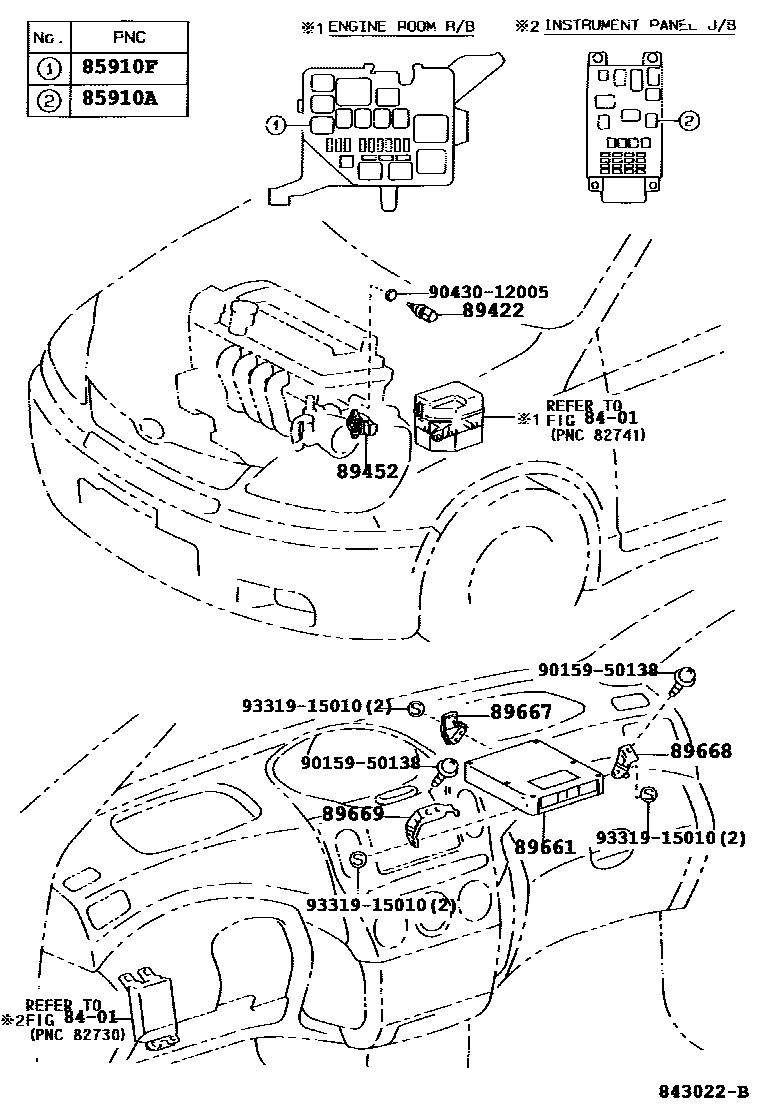

Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02012 · 90987-02027 |
| 85910F | ECU relay (for EFI) | 90987-02012 · 90987-02022 · 90987-02027 |
| 89279 | Engine control ECU cover | 89279-52100 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-16010 · 89422-22030 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 |
| 89661 | Engine control ECU | 89661-52280 · 89661-52281 · 89661-52282 · 89661-52300 · 89661-52301 · 89661-52302 · 89661-52310 · 89661-52311 · 89661-52312 · 89661-52320 · 89661-52321 · 89661-52322 · 89661-52420 · 89661-52421 · 89661-52422 · 89661-52440 · 89661-52441 · 89661-52442 · 89661-52460 · 89661-52461 · 89661-52462 · 89661-52780 · 89661-52781 · 89661-52782 · 89666-52170 · 89666-52180 · 89666-52190 · 89666-52200 · 89666-52230 · 89666-52240 · 89666-52260 |
| 89667 | Engine control ECU bracket | 89667-52010 · 89667-52020 · 89667-52120 |
| 89668 | No. 2 engine control ECU bracket | 89668-52010 · 89668-52020 · 89668-52120 · 89668-52130 |
| 89669 | No. 3 engine control ECU bracket | 89669-52010 · 89669-52020 · 89669-52070 · 89669-52080 |
