Toyota YARIS 仪表 — Figure 8301

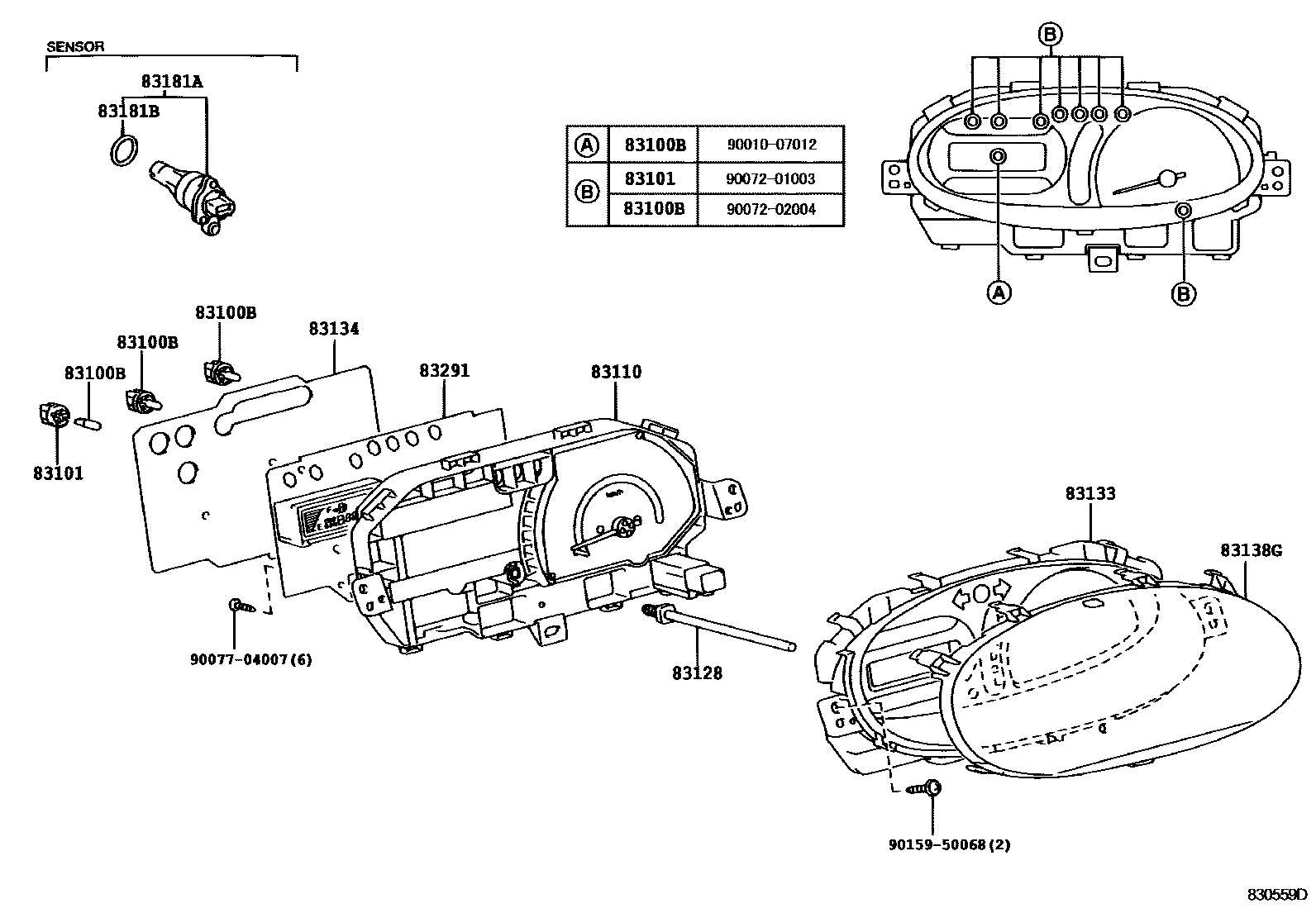

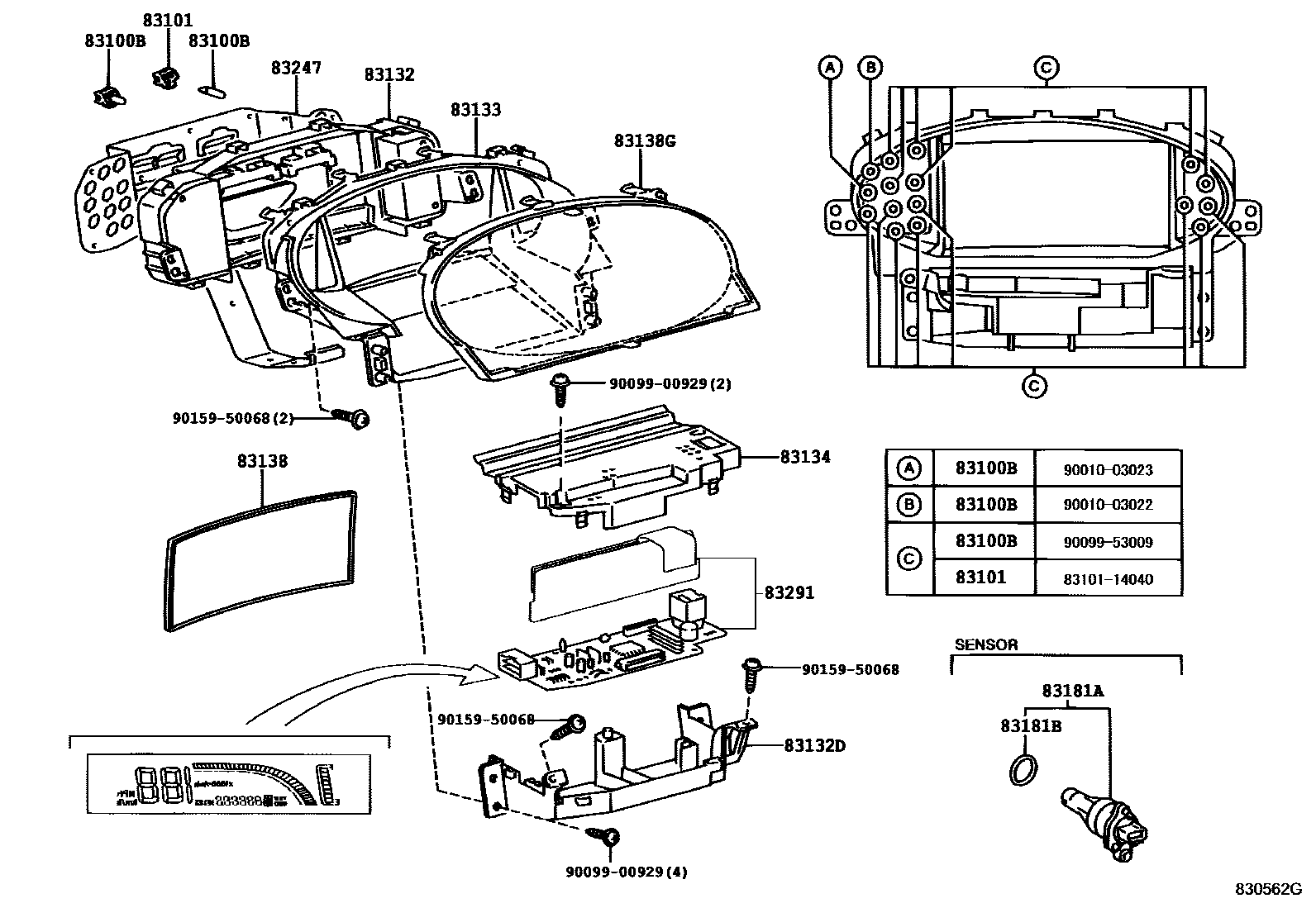

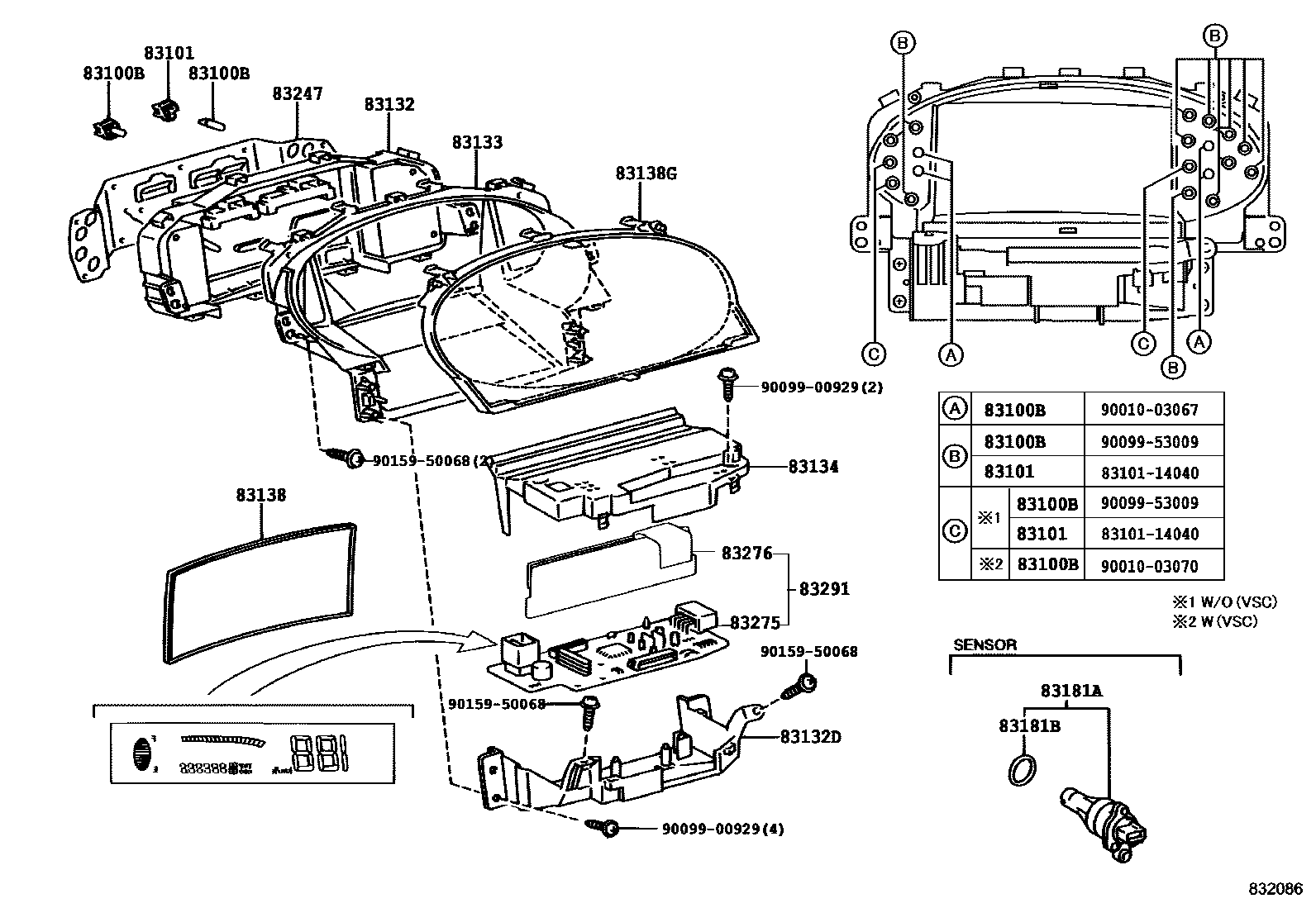

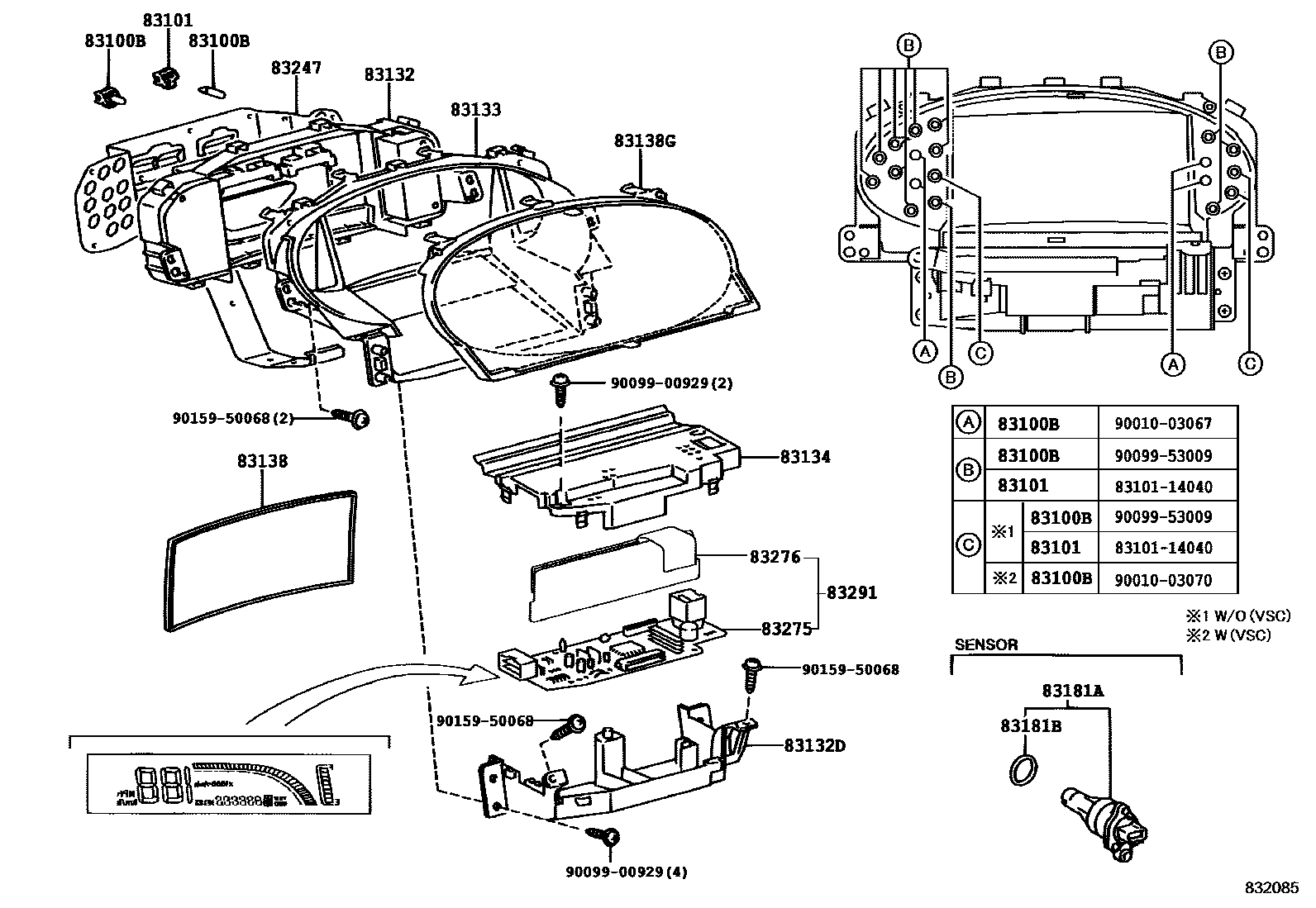

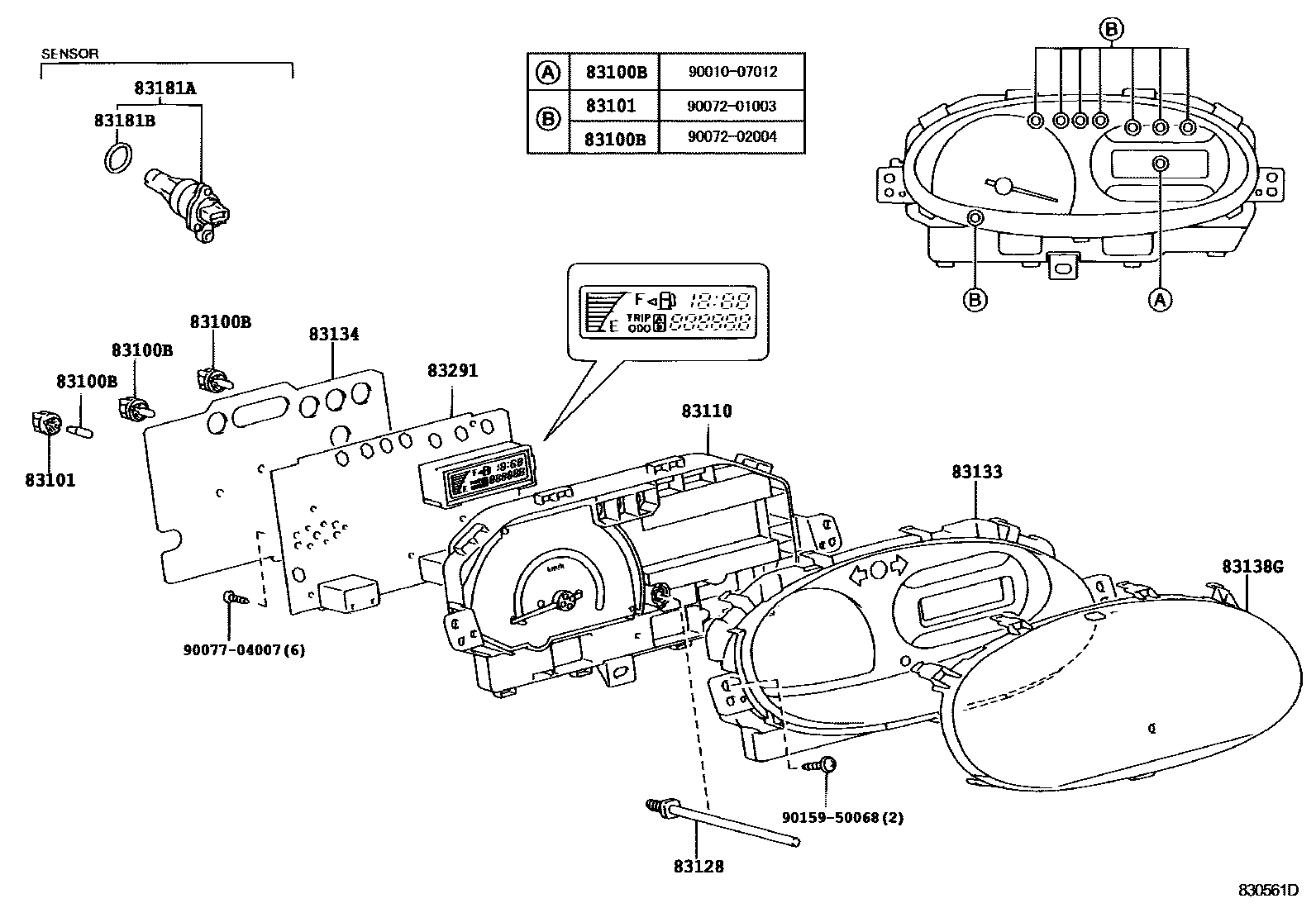

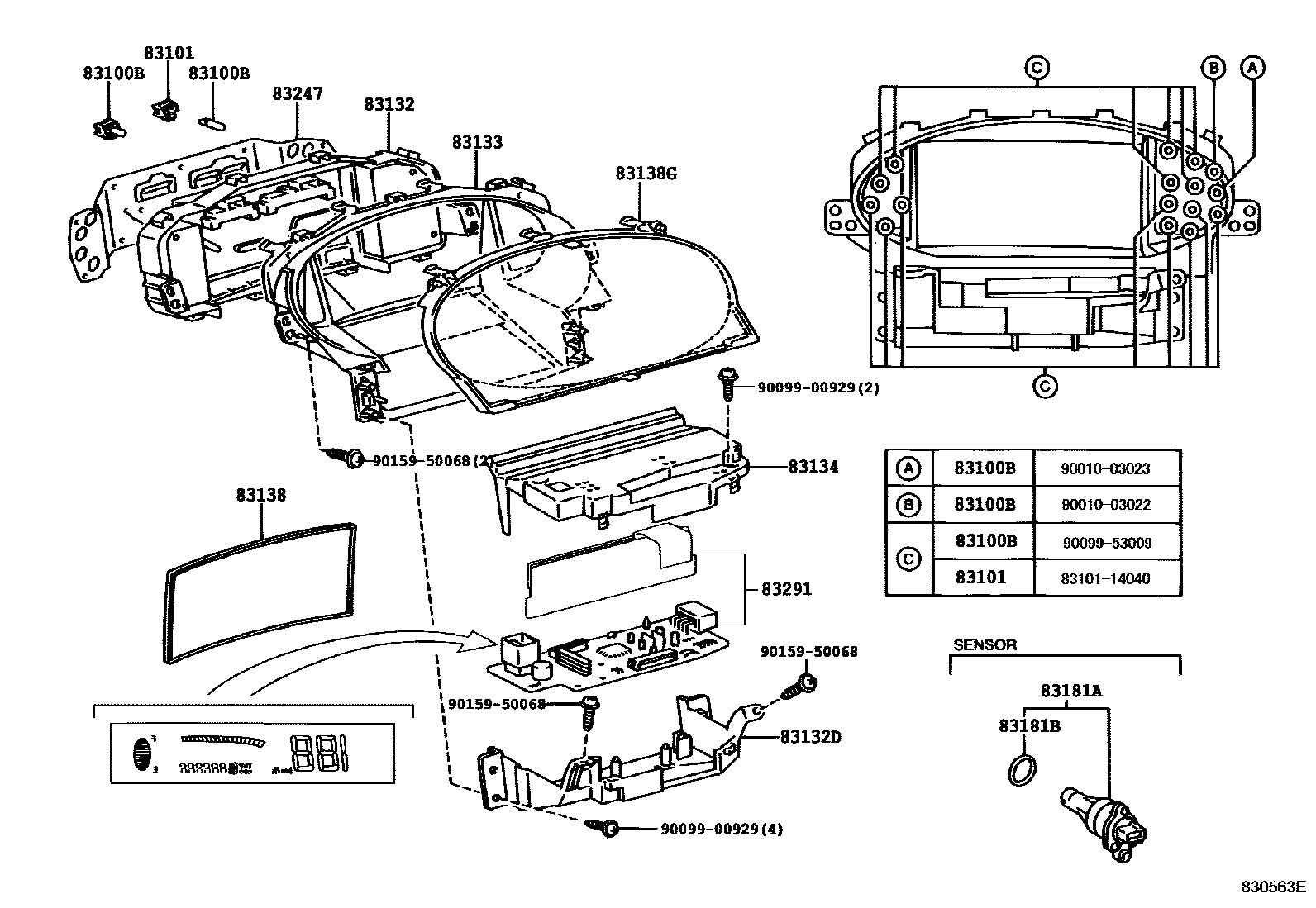

Toyota YARIS EPC diagram 8301, 仪表, with 7 images and 17 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90010-03022 · 90010-03023 · 90010-03067 · 90010-03070 · 90010-07012 · 90072-02004 · 90099-53009 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14040 · 90072-01003 |
| 83110 | Speedometer assembly | 83221-52080 · 83221-52090 · 83221-52100 · 83221-52190 · 83221-52200 · 83221-52210 |
| 83128 | trip odometer handle | 83224-52040 |
| 83132 | Instrument cluster housing | 83841-52120 · 83841-52130 · 83841-52640 · 83841-52650 · 83841-5C580 · 83841-5C600 · 83841-5C610 · 83841-5C630 |
| 83132D | Instrument combination housing No. 2 | 83842-52100 · 83842-52120 |
| 83133 | Combined instrument panel No. 1 | 83811-52100 · 83811-52120 · 83811-52280 · 83811-52320 |
| 83134 | Combination instrument cover No. 1 | 83821-52100 · 83821-52120 · 83821-52320 · 83821-52340 |
| 83138 | speedometer glass | 83852-52110 |
| 83138G | Instrument cluster glass | 83852-52100 · 83852-52120 · 83852-52130 · 83852-52250 · 83852-52320 · 83852-52480 · 83852-52700 · 83852-52710 · 83852-5C580 · 83852-5C600 · 83852-5C610 · 83852-5C630 |
| 83181A | speedometer sensor | 83181-12020 |
| 83181B | O-ring (for speedometer sensor) | 96711-24030 |
| 83247 | Instrument circuit board | 83861-52120 · 83861-52130 · 83861-52640 · 83861-52650 · 83861-5C580 · 83861-5C600 · 83861-5C601 · 83861-5C610 · 83861-5C630 · 83861-5C631 · 83861-5C640 · 83861-5C740 · 83861-5C741 |
| 83275 | No. 1 ECU instrument circuit board | 83275-52740 · 83275-52750 · 83275-52760 · 83275-52770 · 83275-52780 · 83275-52790 · 83275-52800 |
| 83276 | No. 2 ECU instrument circuit board | 83276-52460 · 83276-52490 · 83276-52770 · 83276-52790 · 83276-52800 |
| 83291 | Instrument cluster ECU | 83291-52180 · 83291-52190 · 83291-52200 · 83291-52220 · 83291-52230 · 83291-52240 · 83291-52250 · 83291-52290 · 83291-52360 · 83291-52370 · 83291-52380 · 83291-52480 · 83291-52500 · 83291-52740 · 83291-52750 · 83291-52760 · 83291-52770 · 83291-52780 · 83291-52790 · 83291-52800 |

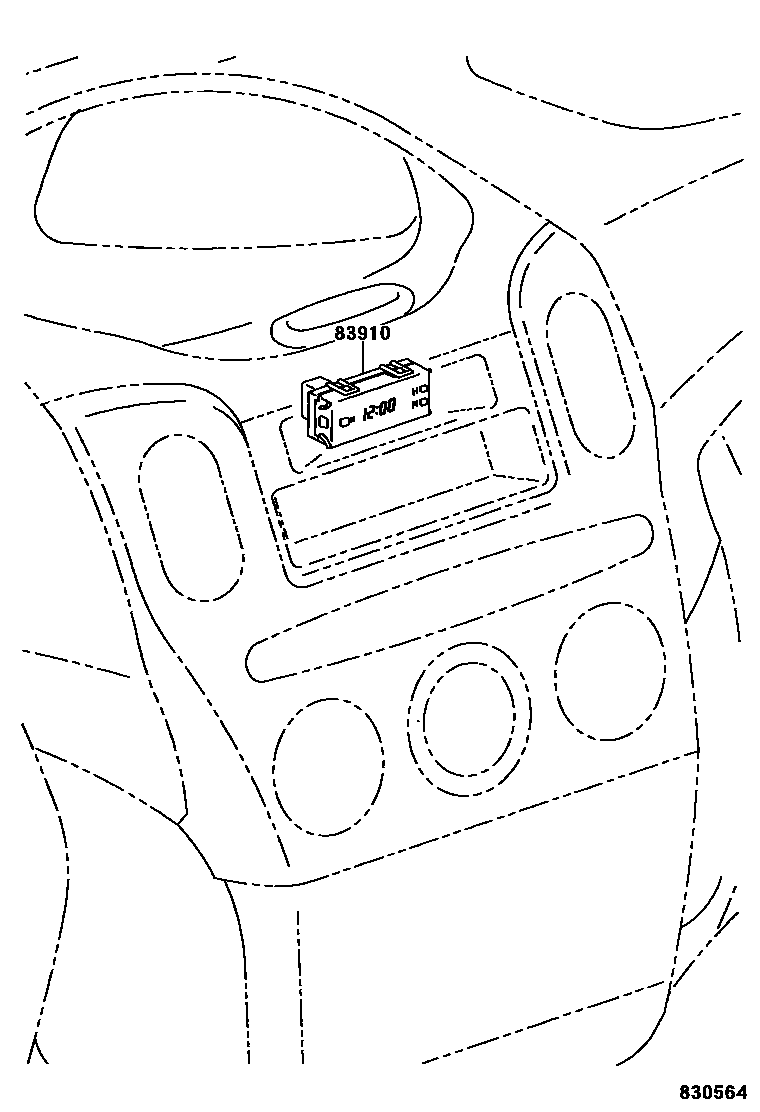

| 83910 | clock assembly | 83910-20720 |
