Toyota YARIS 线束和卡夹 — Figure 8202

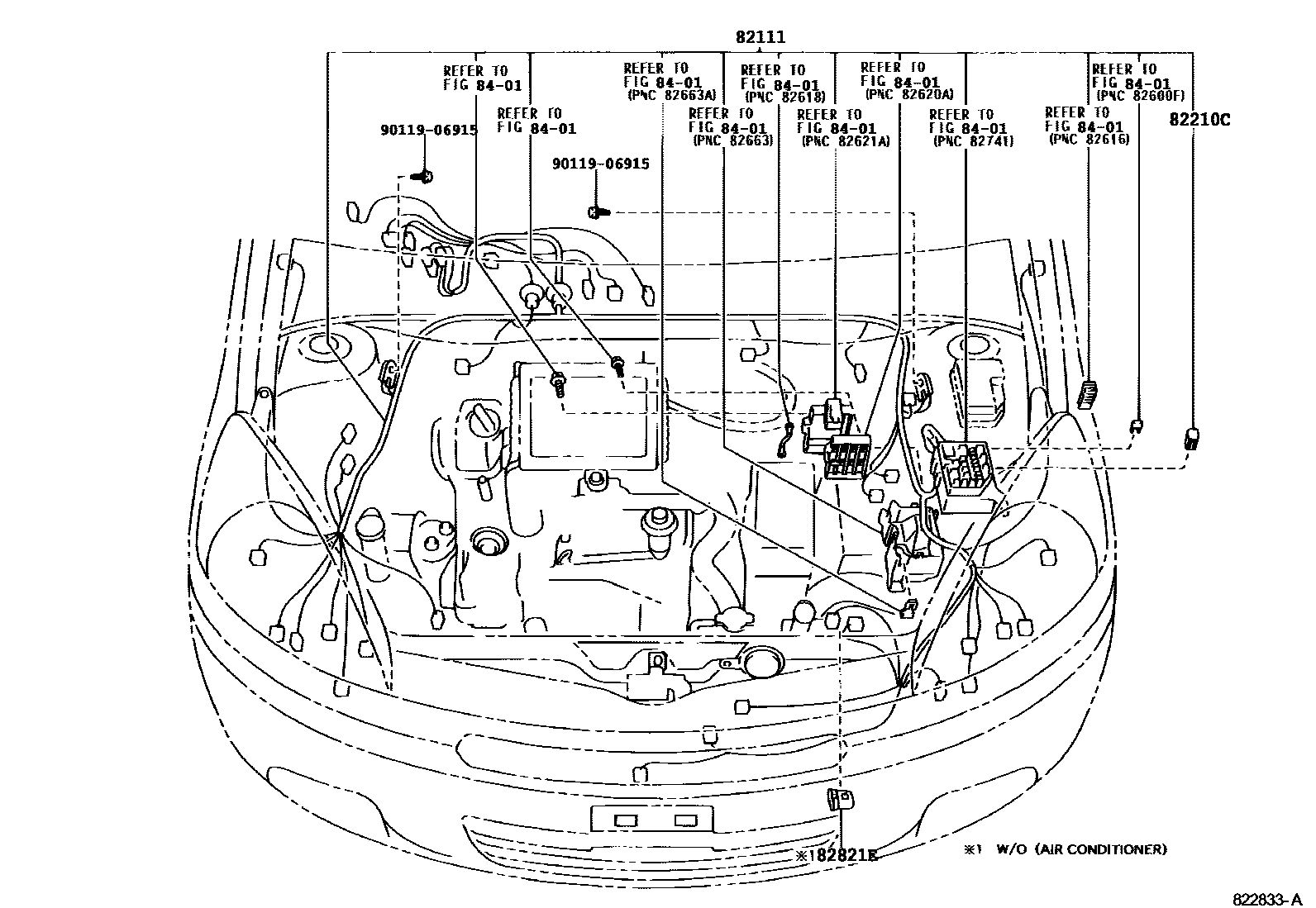

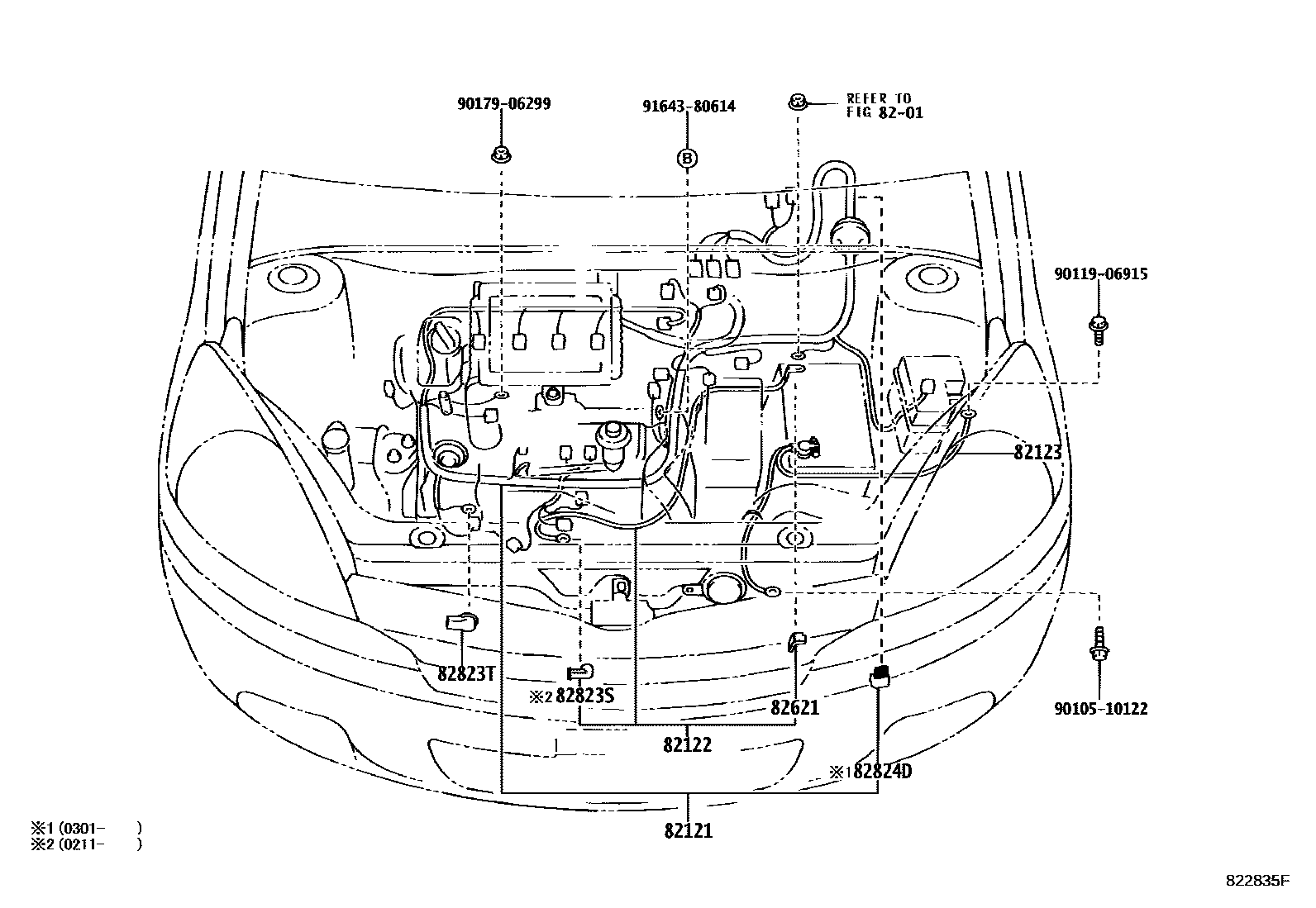

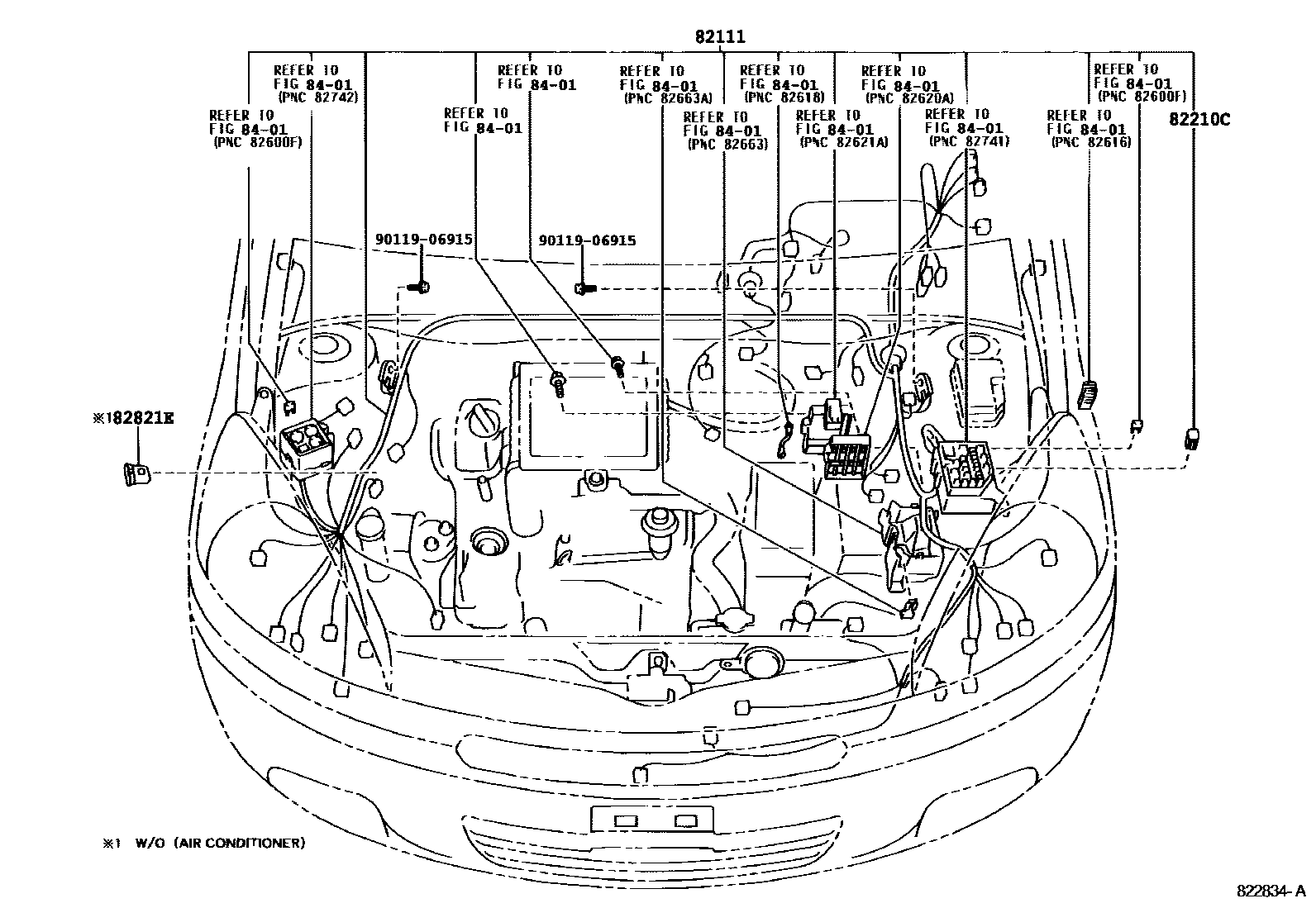

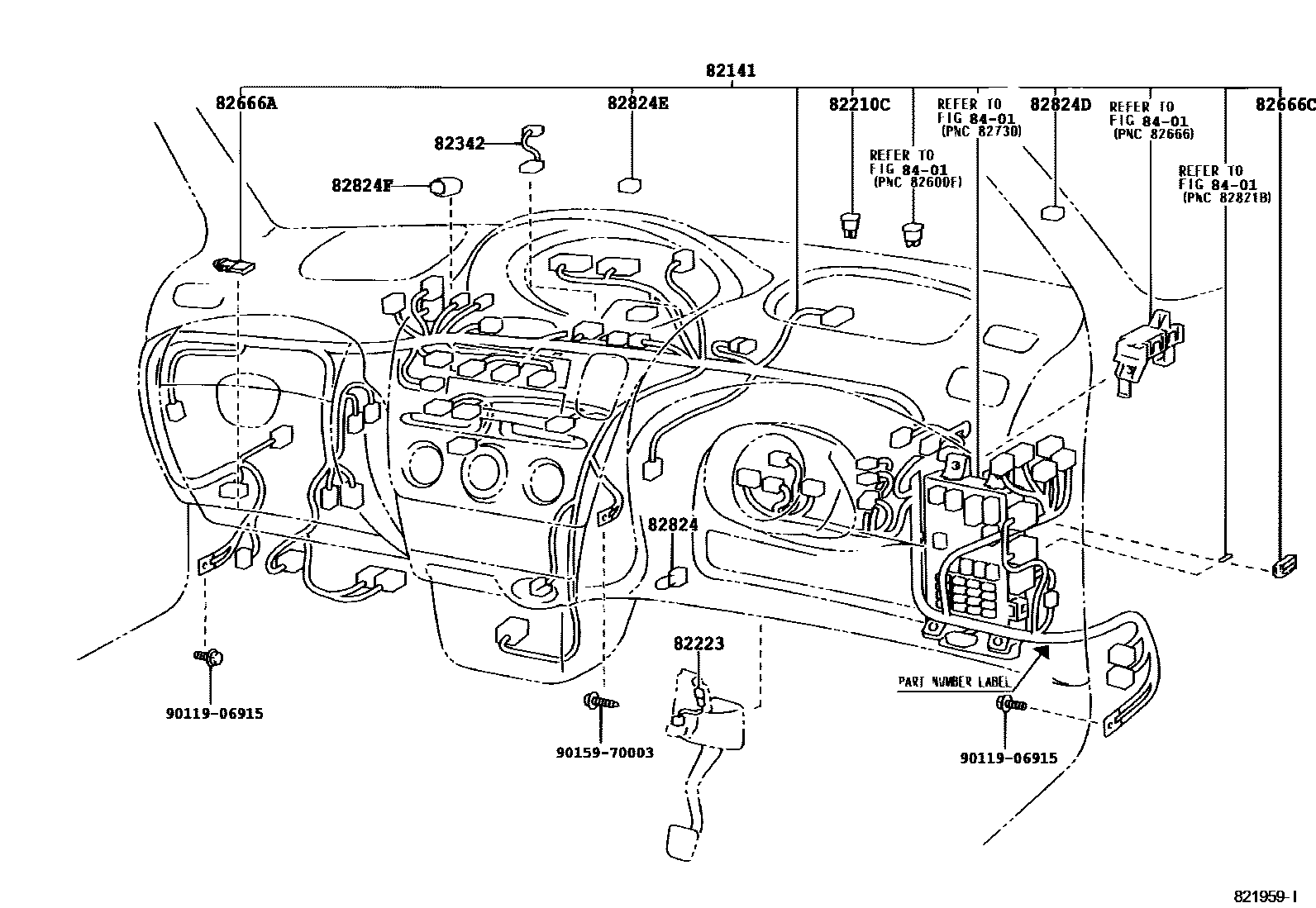

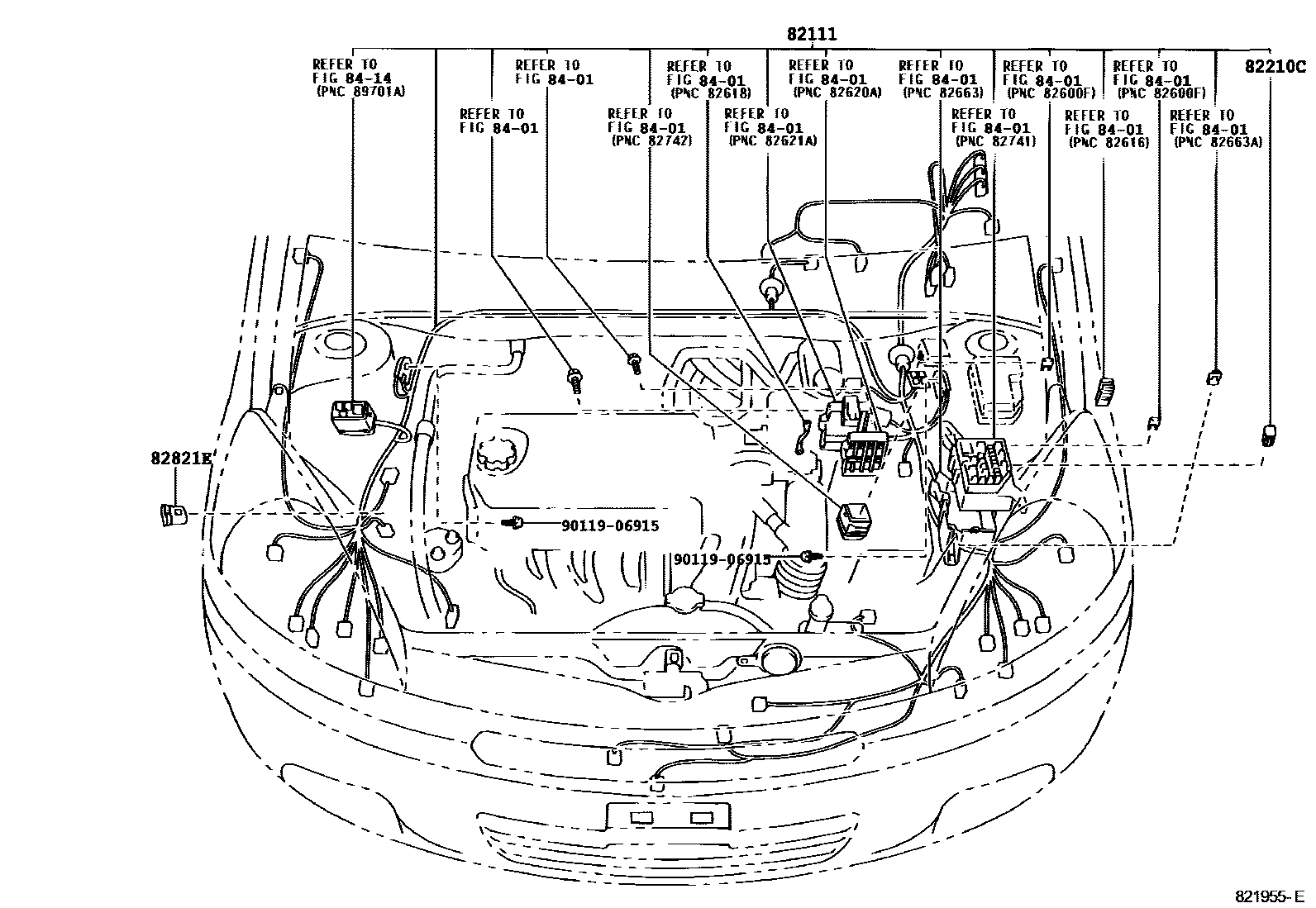

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 13 images and 34 PNC and OE references.
PNC and OE references

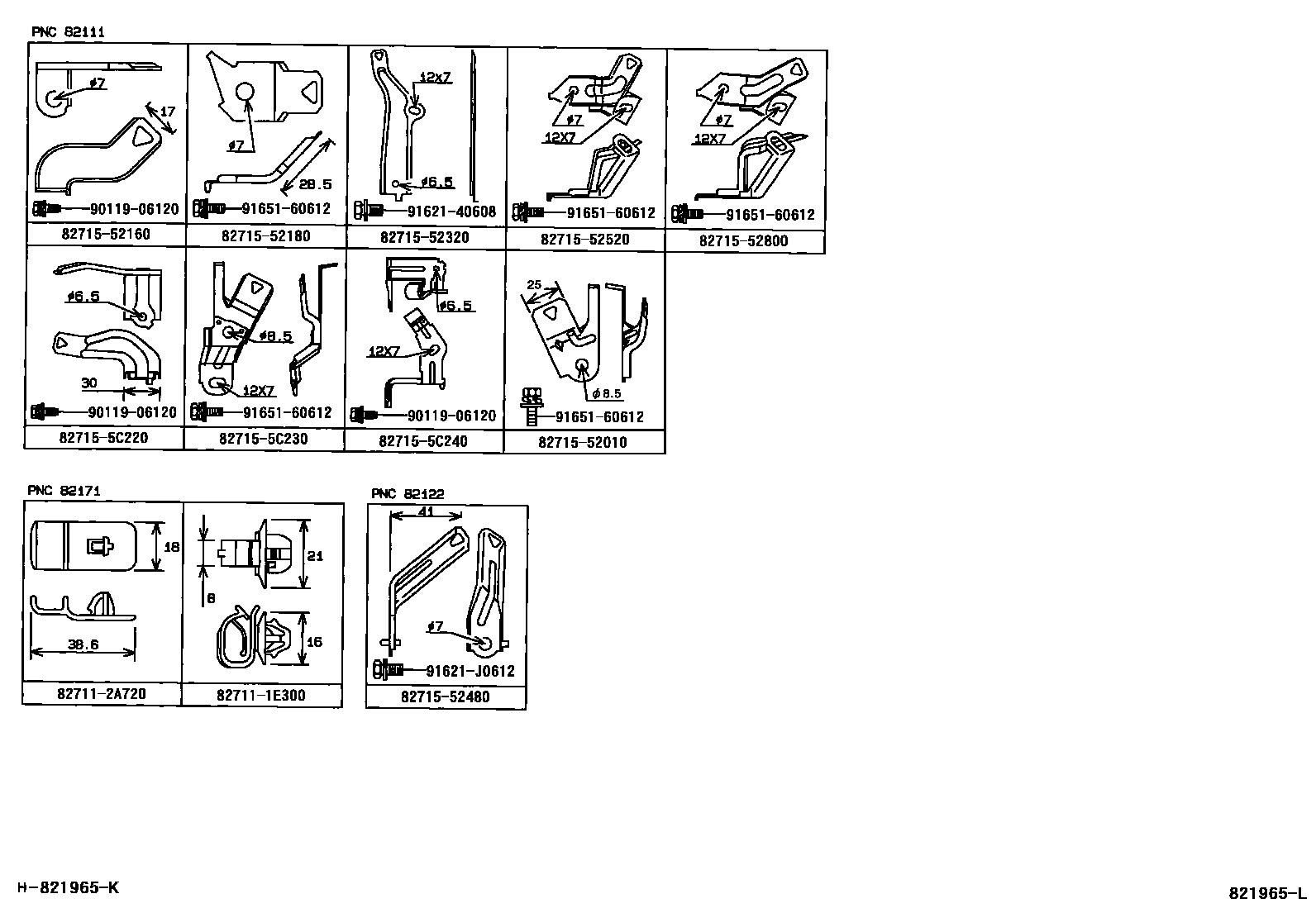

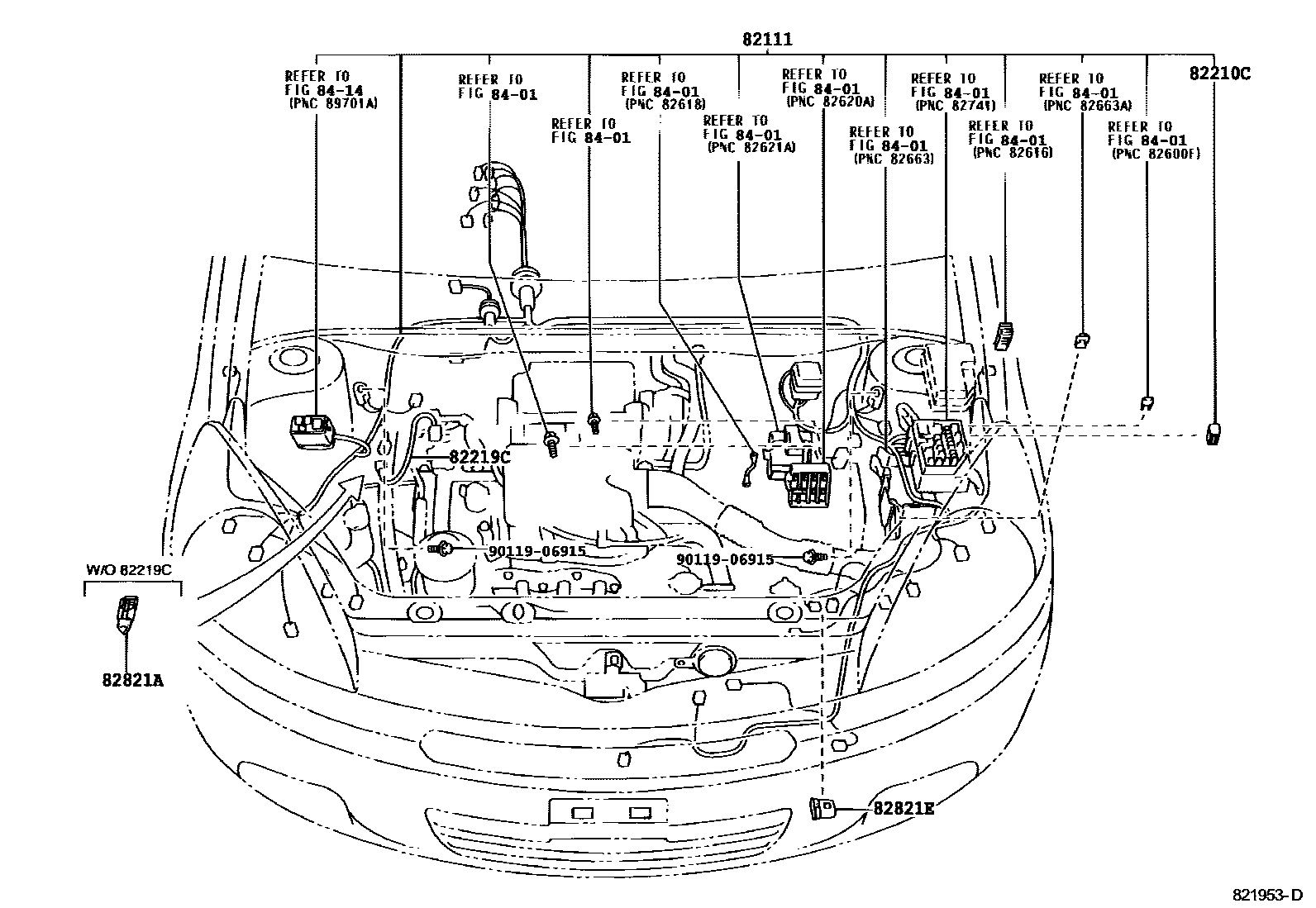

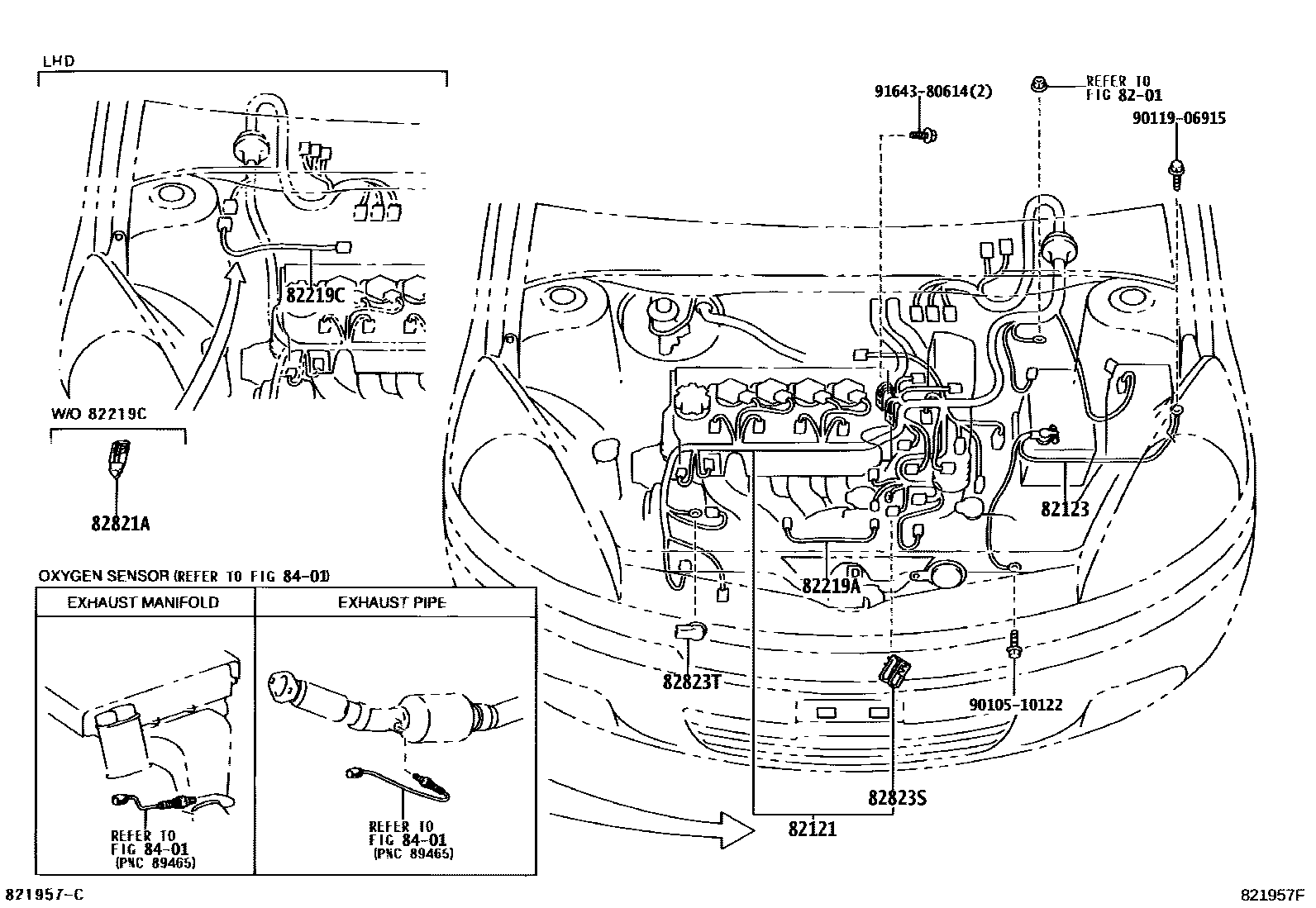

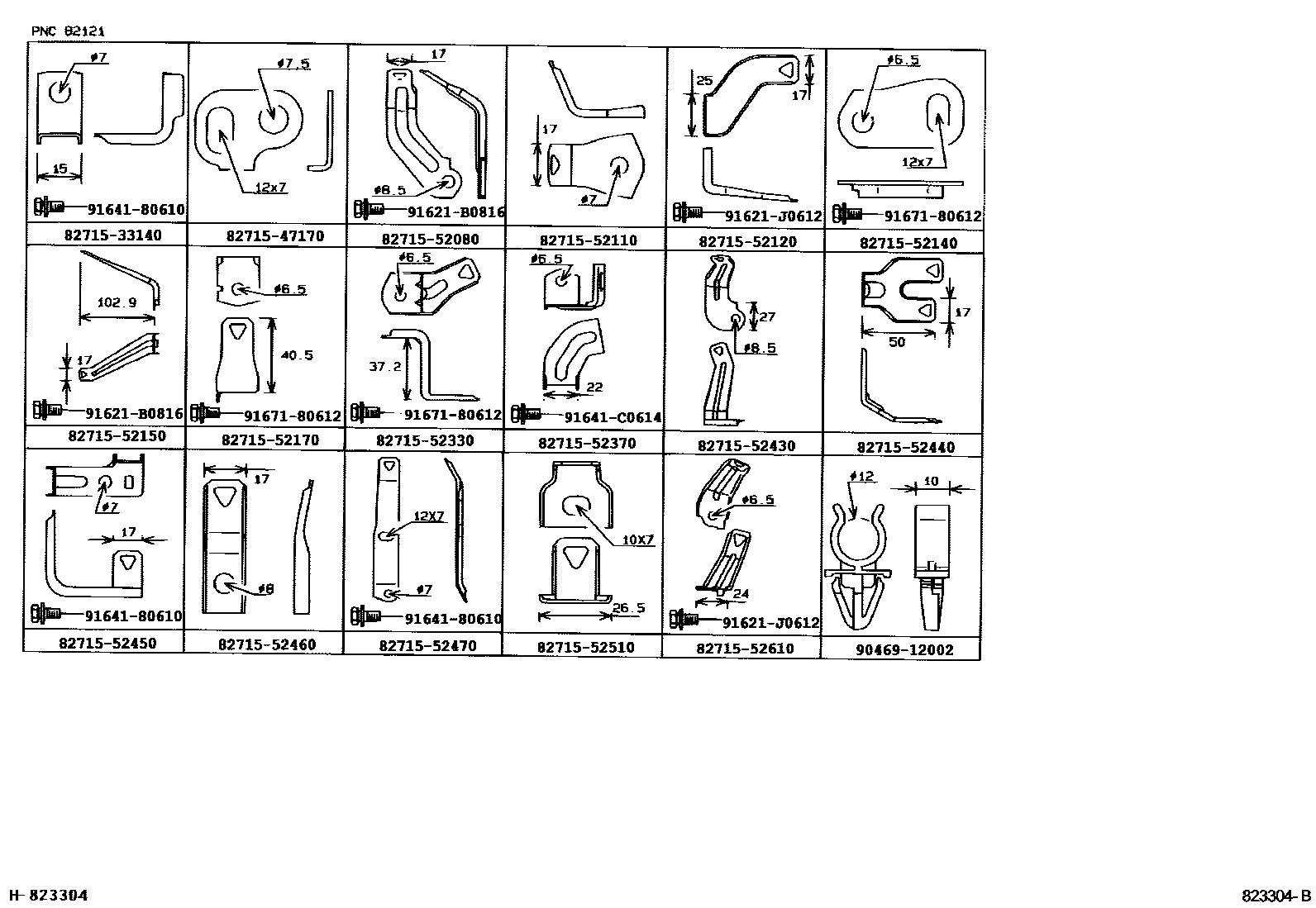

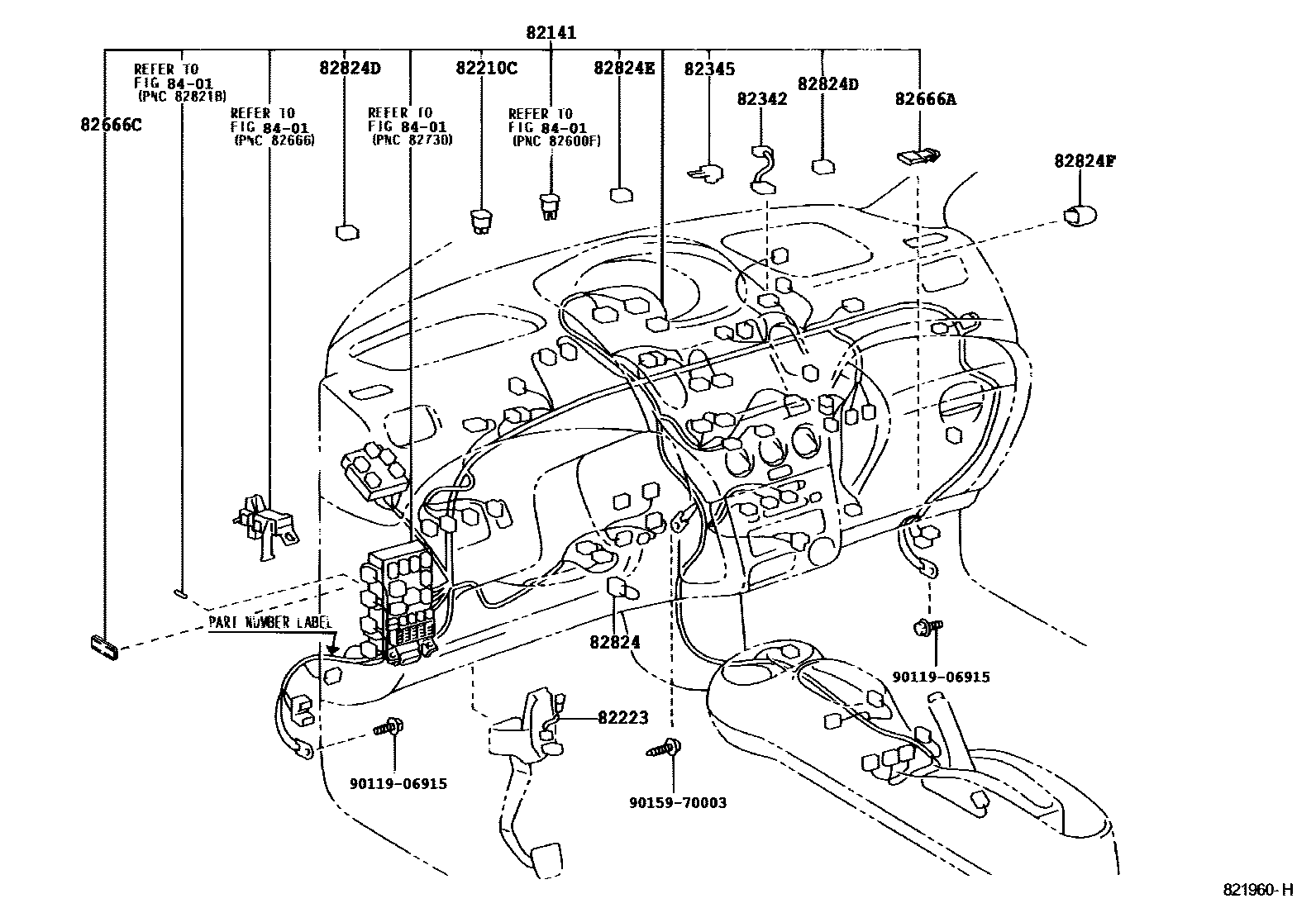

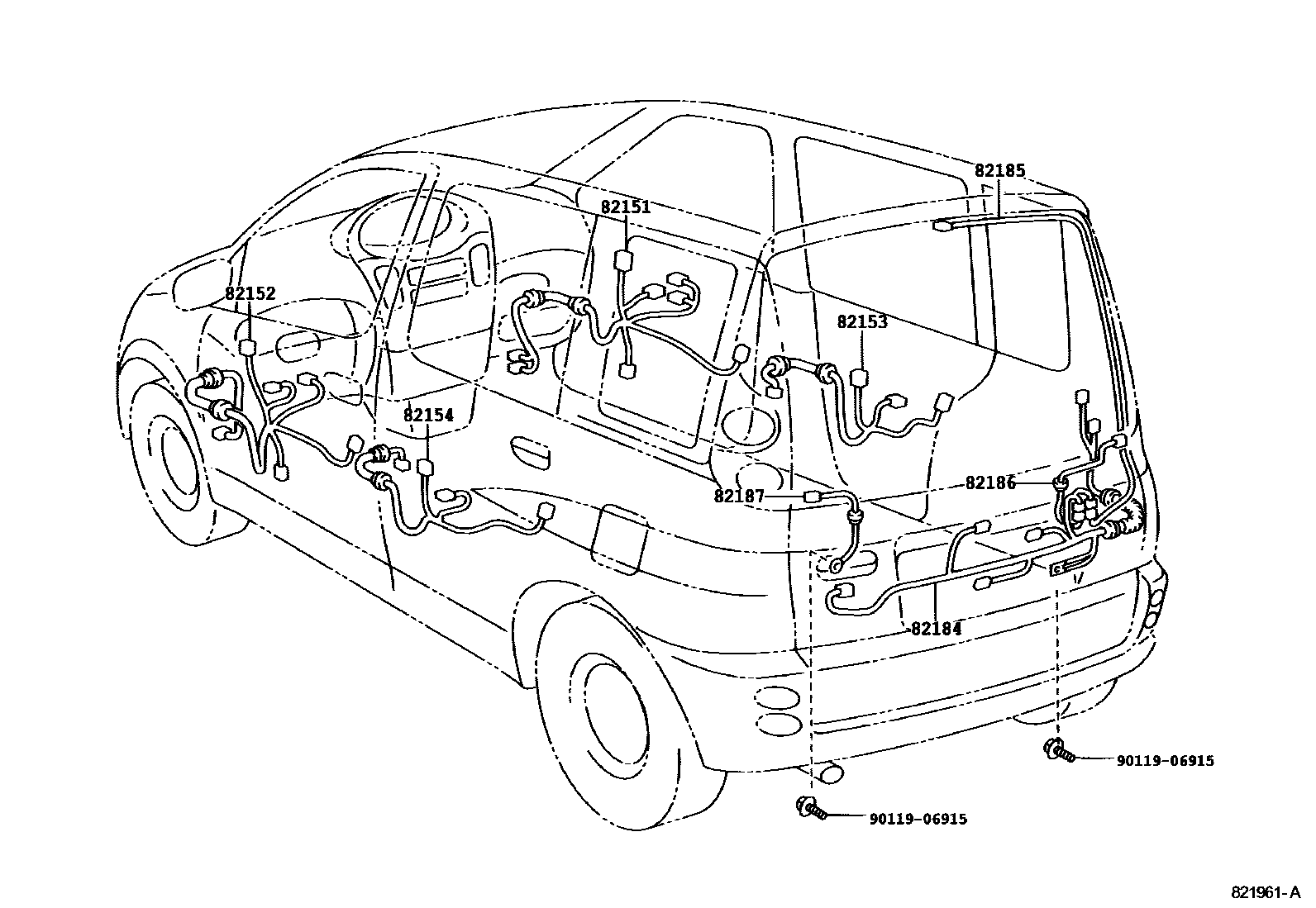

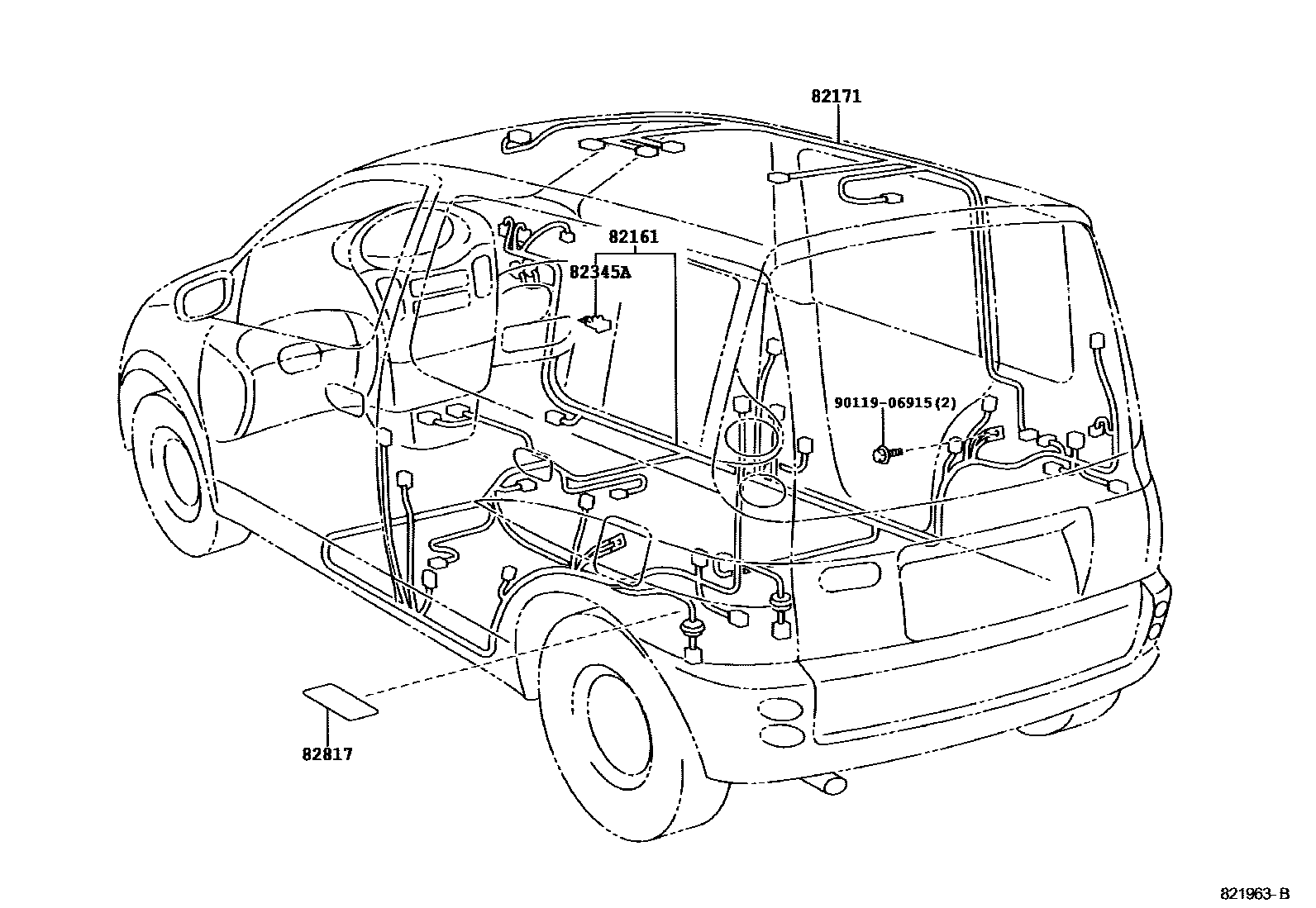

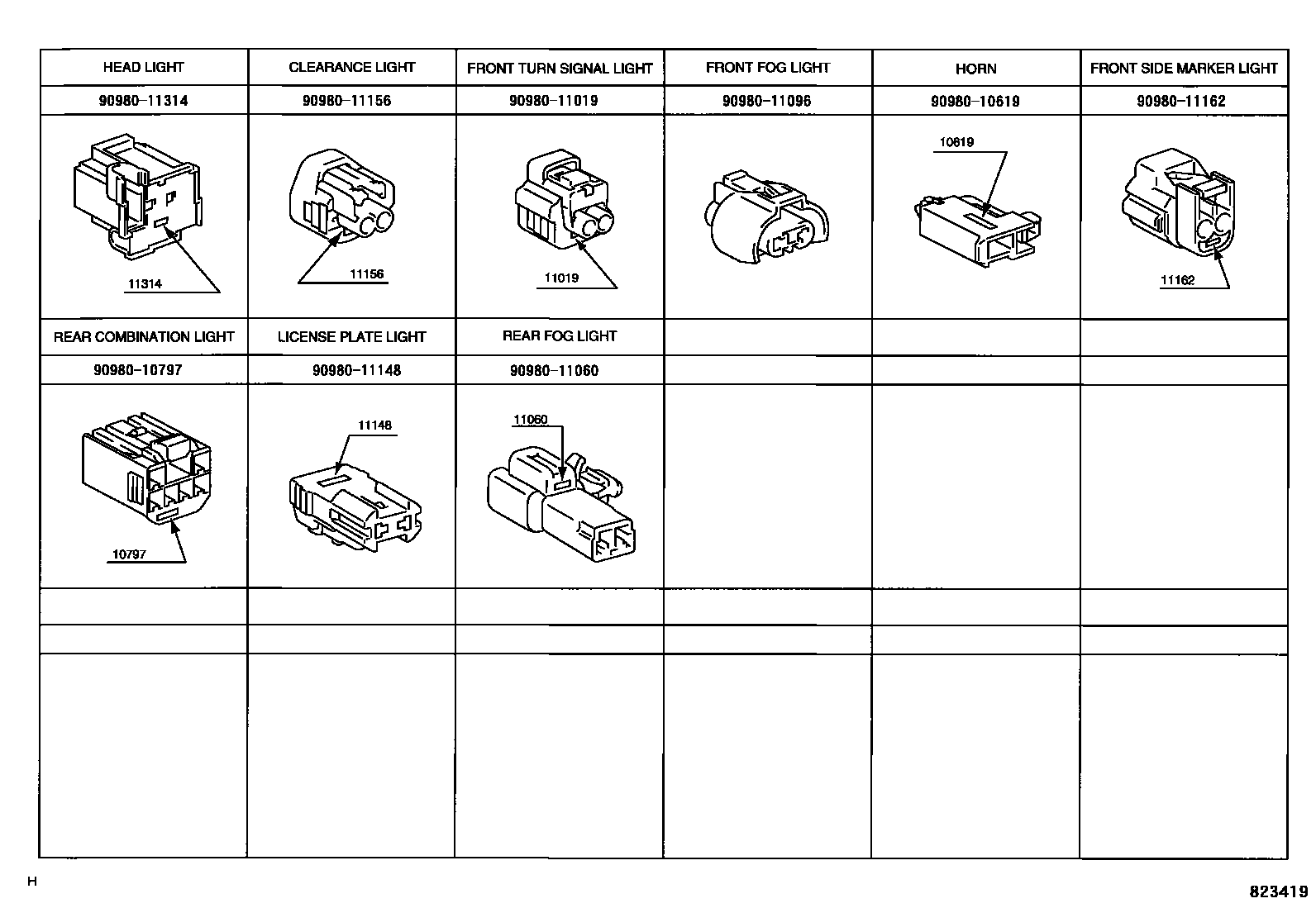

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-52330 · 82111-52331 · 82111-52332 · 82111-52333 · 82111-52334 · 82111-52340 · 82111-52341 · 82111-52342 · 82111-52343 · 82111-52350 · 82111-52351 · 82111-52352 · 82111-52353 · 82111-52390 · 82111-52391 · 82111-52400 · 82111-52401 · 82111-52403 · 82111-52404 · 82111-52410 · 82111-52411 · 82111-52420 · 82111-52421 · 82111-52423 · 82111-52424 · 82111-52430 · 82111-52431 · 82111-52432 · 82111-52440 · 82111-52441 · 82111-52442 · 82111-52443 · 82111-52450 · 82111-52451 · 82111-52452 · 82111-52453 · 82111-52454 · 82111-52460 · 82111-52461 · 82111-52462 · 82111-52463 · 82111-5C570 · 82111-5C580 · 82111-5C590 · 82111-5C591 · 82111-5C600 · 82111-5C630 · 82111-5C660 · 82111-5C670 · 82111-5C671 · 82111-5C690 · 82111-5C700 · 82111-5C710 · 82111-5C720 · 82111-5C730 · 82111-5C740 · 82111-5C780 · 82111-5C790 · 82111-5C800 · 82111-5C801 · 82111-5C830 · 82111-5C840 · 82115-52030 · 82115-52031 · 82115-52170 · 82115-52171 · 82115-52180 · 82115-52190 · 82115-52200 · 82115-52210 · 82115-52220 · 82115-52230 · 82115-52240 · 82115-52241 · 82115-52250 · 82115-52251 |
| 82121 | Engine wiring harness | 82121-52090 · 82121-52091 · 82121-52092 · 82121-52101 · 82121-52102 · 82121-52103 · 82121-52110 · 82121-52120 · 82121-52420 · 82121-52440 · 82121-52450 · 82121-52700 · 82121-52720 · 82121-52760 · 82121-52780 · 82121-52810 · 82121-52820 · 82121-52860 · 82121-52870 · 82121-5C010 · 82121-5C020 · 82121-5C210 · 82121-5C220 |
| 82122 | Engine No. 2 wiring harness | 82122-52010 · 82122-52020 |
| 82123 | Engine No. 3 wiring harness | 82123-52020 · 82123-52050 · 82123-52070 · 82123-52100 · 82123-52130 |
| 82141 | Dashboard wiring harness | 82141-52470 · 82141-52471 · 82141-52472 · 82141-52480 · 82141-52560 · 82141-52561 · 82141-52562 · 82141-52580 · 82141-52581 · 82141-52590 · 82141-52591 · 82141-52592 · 82141-52600 · 82141-52770 · 82141-52771 · 82141-52780 · 82141-52781 · 82141-52790 · 82141-5D110 · 82141-5D111 · 82145-52110 · 82145-52111 · 82145-52112 · 82145-52120 · 82145-52121 · 82145-52122 · 82145-52130 · 82145-52131 · 82145-52132 · 82145-52141 · 82145-52142 · 82145-52143 · 82145-52150 · 82145-52151 · 82145-52152 · 82145-52160 · 82145-52161 · 82145-52162 · 82145-52250 · 82145-52251 · 82145-52660 · 82145-52670 · 82145-52680 · 82145-52690 · 82145-52700 · 82145-52710 · 82145-52720 · 82145-52730 · 82145-52740 · 82145-5C030 · 82145-5C050 · 82145-5C060 · 82145-5C061 · 82145-5C090 · 82145-5C100 · 82145-5C101 · 82145-5C110 · 82145-5C130 · 82145-5C170 · 82145-5C171 · 82145-5C172 · 82145-5C190 · 82145-5C200 · 82145-5C201 · 82145-5C210 · 82145-5C220 · 82145-5C240 · 82145-5C350 · 82145-5C351 · 82145-5C360 · 82145-5C361 · 82145-5C362 · 82145-5C380 · 82145-5C381 |
| 82151 | Right front door wiring harness | 82151-52130 · 82151-52160 · 82151-52170 · 82151-52180 · 82151-52190 · 82151-52200 · 82151-52210 · 82151-52270 · 82151-52420 · 82151-52720 · 82151-52730 · 82151-52740 · 82151-52750 |
| 82152 | Left front door wiring harness | 82151-52130 · 82151-52160 · 82151-52190 · 82151-52420 · 82152-52140 · 82152-52150 · 82152-52160 · 82152-52170 · 82152-52260 · 82152-52510 · 82152-52520 |
| 82153 | Rear door wiring harness No. 1 | 82153-52030 · 82153-52050 · 82153-52060 · 82153-52120 |
| 82154 | Rear door wiring harness No. 2 | 82153-52030 · 82153-52050 · 82153-52060 · 82153-52120 |
| 82161 | floor wiring harness | 82161-52260 · 82161-52261 · 82161-52262 · 82161-52270 · 82161-52271 · 82161-52280 · 82161-52281 · 82161-52290 · 82161-52291 · 82161-52292 · 82161-52300 · 82161-52301 · 82161-52480 · 82161-52481 · 82161-52490 · 82161-52491 · 82161-52500 · 82161-52501 · 82161-52510 · 82161-52511 · 82161-52870 · 82161-5C620 · 82161-5C630 · 82161-5C640 · 82161-5C650 · 82161-5C660 · 82161-5C680 · 82161-5C690 · 82161-5C700 · 82161-5C710 · 82161-5C720 |
| 82171 | Roof No. 1 wiring harness | 82171-52020 · 82171-52040 · 82171-52050 · 82171-52060 · 82171-52070 · 82171-52090 |
| 82184 | Rear door No. 1 wiring harness | 82184-52020 · 82184-52100 · 82184-52101 · 82184-52110 · 82184-52111 · 82184-52120 · 82184-52121 · 82184-52130 · 82184-52140 |
| 82185 | Rear door wiring harness No. 2 | 82185-52100 · 82185-52130 |
| 82186 | Rear window wiring harness No. 1 | 82186-52020 · 82186-52060 |
| 82187 | Rear window wiring harness No. 2 | 82187-52010 · 82187-52060 |
| 82210C | fuse | 90982-08202 · 90982-08254 · 90982-08283 · 90982-08284 · 90982-08285 |
| 82219A | sensor harness | 82219-52010 |
| 82219C | sensor harness | 82219-52020 |
| 82223 | switch harness | 82223-52040 |
| 82342 | clock harness | 82342-52020 |
| 82345 | diode | 82345-12050 |
| 82345A | diode | 82345-20050 |
| 82621 | Fuse cover | 82621-52040 |
| 82666A | Connector holder No. 2 | 82666-20270 · 82666-52020 |
| 82666C | No. 4 connector holder | 82666-52040 |
| 82817 | No. 1 wire harness protection device | 82817-16100 |
| 82821A | Connector cover | 82821-22120 |
| 82821E | Connector cover | 82821-10050 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 · 82823-52010 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-52100 |
| 82824D | Harness connector | 82824-30130 · 82824-52080 |
| 82824E | Harness connector | 82824-44030 |
| 82824F | Harness connector | 82824-52110 |
