Toyota YARIS 浅盘形地板和车身下背板 — Figure 5801

Toyota YARIS EPC diagram 5801, 浅盘形地板和车身下背板, with 1 images and 31 PNC and OE references.

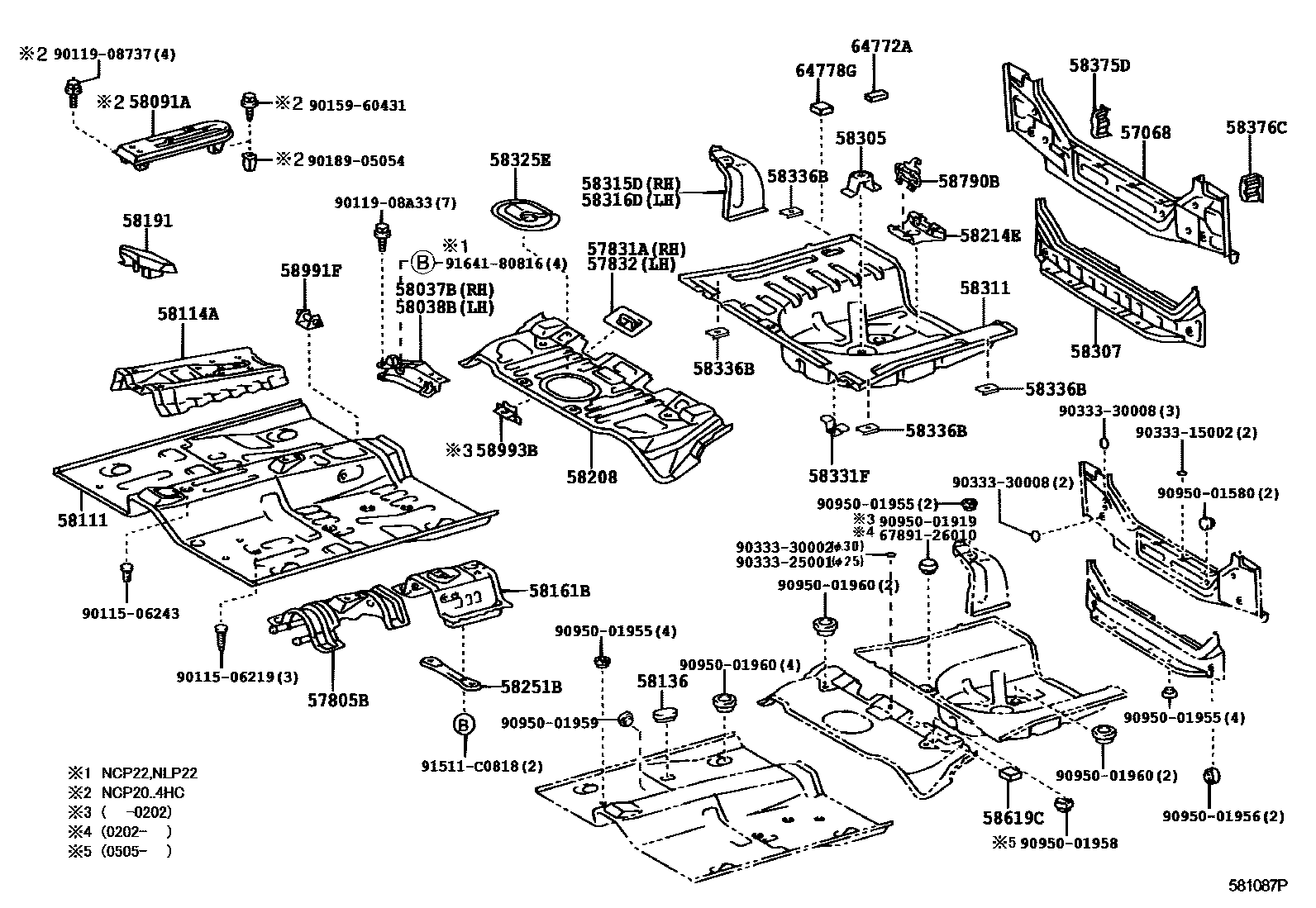

Toyota YARIS 浅盘形地板和车身下背板 EPC diagram — 581087P
浅盘形地板和车身下背板 — 581087P (199908 – 999999)

PNC and OE references

PNCPart nameOE numbers
57068Rear floor inner rear cross member sub-assembly57659-52020
57805BRight seat belt anchor reinforcement sub-assembly57805-52021 · 57805-52022
57831ANo. 1 rear seat support No. 1 front reinforcement57831-52010
57832Rear No. 1 seat support No. 2 front reinforcement57832-52030
58037BRight center pillar to floor reinforcement58037-52030
58038BLeft center pillar to floor reinforcement58038-52030
58091ABody assembly reinforcement components58091-52010
58111front floor pan58111-52903 · 58111-52907 · 58111-52908 · 58111-52915 · 58111-52916
58114Afront floor reinforcement58103-52010 · 58103-52011 · 58114-52010
58136Front floor hole cover58136-52010
58161BSeat belt anchor to floor pan reinforcement58161-52030
58191Front floor footrest58191-52010 · 58191-52060 · 58191-52061
58208central floor base58211-52031 · 58211-52032 · 58211-52033
58214Ejack stand58214-52010
58251Bfront floor bracket58251-52010
58305Spare tire clamp bracket sub-assembly58351-32010 · 58351-33010
58307Body lower back panel sub-assembly58307-52050
58311rear floor pan58311-52030 · 58311-52031 · 58311-52032 · 58311-52033
58315DRear floor pan right extension58315-52030
58316DRear floor pan left extension58316-52030
58325ERear floor access hole cover58325-52010
58331FRear floor insulation pad bracket No. 358331-10010
58336BRear floor pan reinforcement58336-12060
58375DRight body lower back panel reinforcement58303-52010 · 58375-52040
58376CBody lower back panel weight bracket58304-52060 · 58376-52020
58619CCentral floor sub-muffler panel58619-52010
58790BJack bracket assembly58790-52010
58991FArmrest box front mounting bracket58991-52010
58993BArmrest box rear mounting bracket58993-52010
64772ASpare tire cover liner64772-16100
64778GSpare tire protection device64778-52050
