Toyota YARIS 悬架横梁和发动机底罩 — Figure 5102

Toyota YARIS EPC diagram 5102, 悬架横梁和发动机底罩, with 1 images and 7 PNC and OE references.

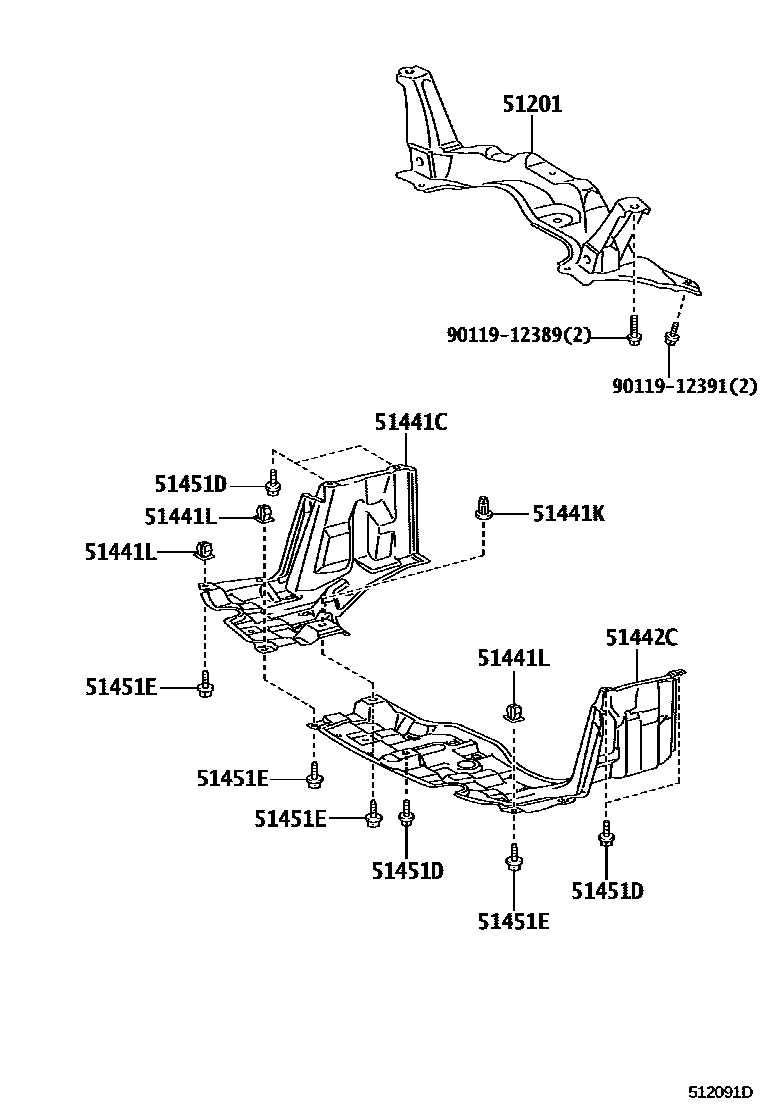

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 512091D
悬架横梁和发动机底罩 — 512091D (201108 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-52083 · 51201-52084 · 51201-52085 · 51201-52086 · 51201-52087
51441CEngine right bottom cover51441-52180 · 51441-52270
51441KOEILLET(POUR PROTECTION SOUS MOTEUR)90189-06076
51441LOEILLET, NO.2(POUR PROTECTION SOUS MOTEUR)90189-06237
51442CEngine left bottom cover51442-52090
51451DVIS, NO.190119-06767
51451EVIS, NO.290159-60383
