Toyota YARIS Engine Mounting — Figure 1107

Toyota YARIS EPC diagram 1107, Engine Mounting, with 3 images and 9 PNC and OE references.

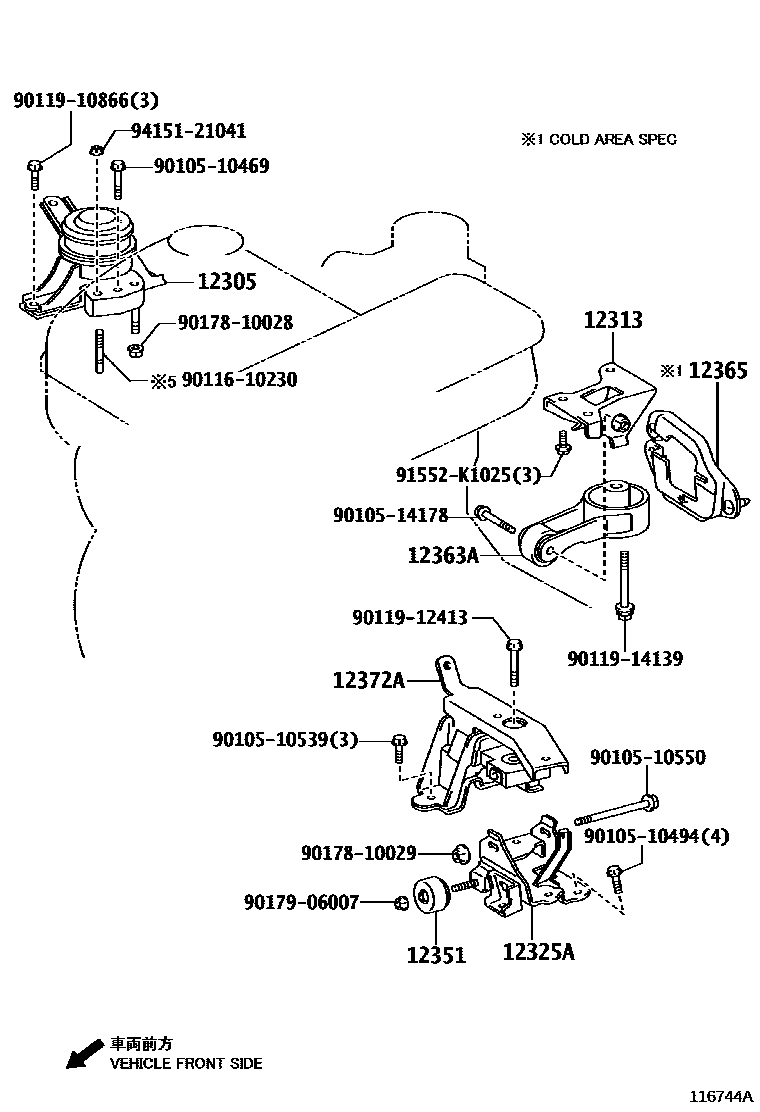

Toyota YARIS Engine Mounting EPC diagram — 116744A
Engine Mounting — 116744A (201108 – 999999)

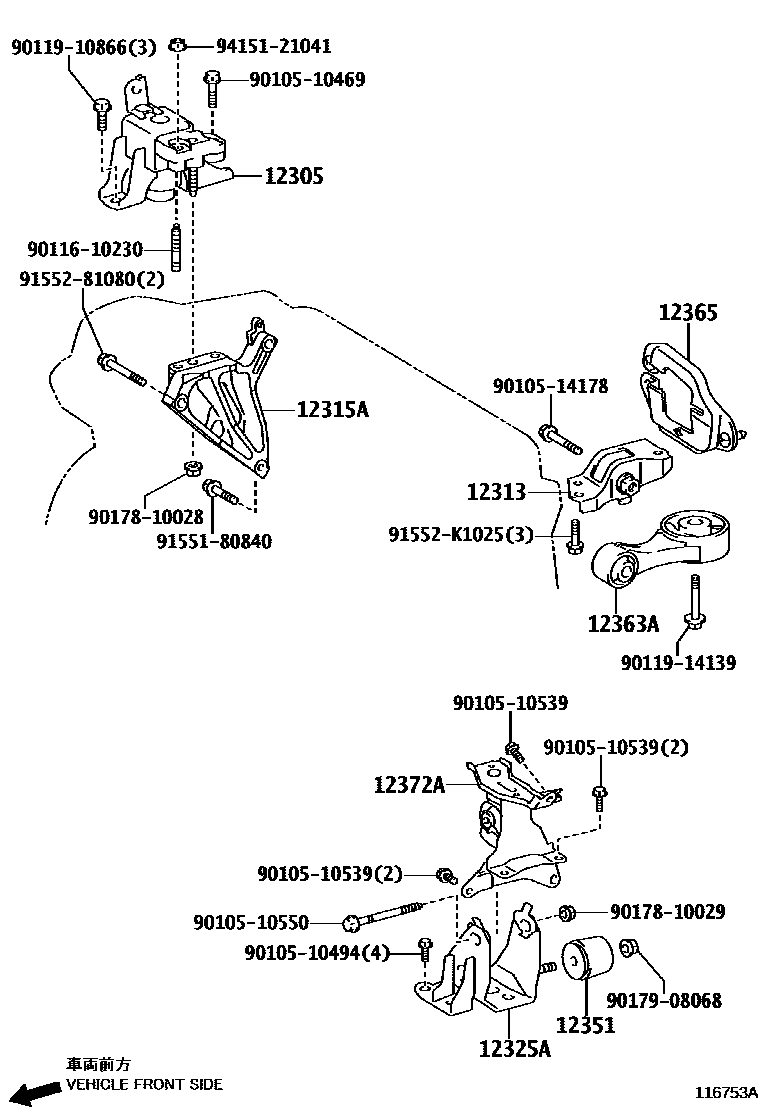

Toyota YARIS Engine Mounting EPC diagram — 116753A
Engine Mounting — 116753A (201108 – 999999)

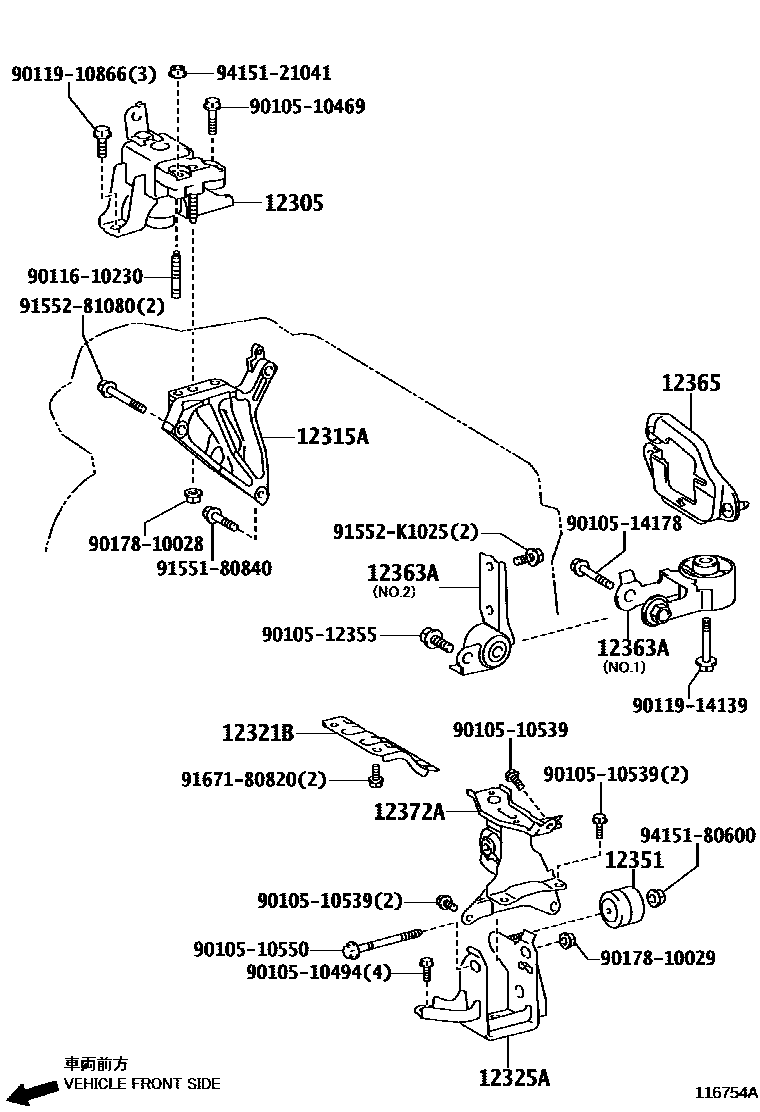

Toyota YARIS Engine Mounting EPC diagram — 116754A
Engine Mounting — 116754A (201108 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-40071 · 12305-47070 · 12305-47071
12313Engine mount control bracket (for transversely mounted engines)12313-40010 · 12313-47010
12315AEngine right side mounting bracket (for transversely mounted engine)12315-47040
12321BDrive shaft heat insulation pad sub-assembly43498-52070
12325AEngine left side mounting bracket (for transversely mounted engine)12325-40010 · 12325-47090 · 12325-47120
12351engine mount shock absorber12351-21100 · 12351-37100 · 12351-47020
12363AEngine movement control lever12363-23010 · 12363-40090 · 12363-47030 · 12364-47010
12365Engine motion control lever cover12365-40010
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-40090 · 12372-47080 · 12372-47090
