Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 10 PNC and OE references.

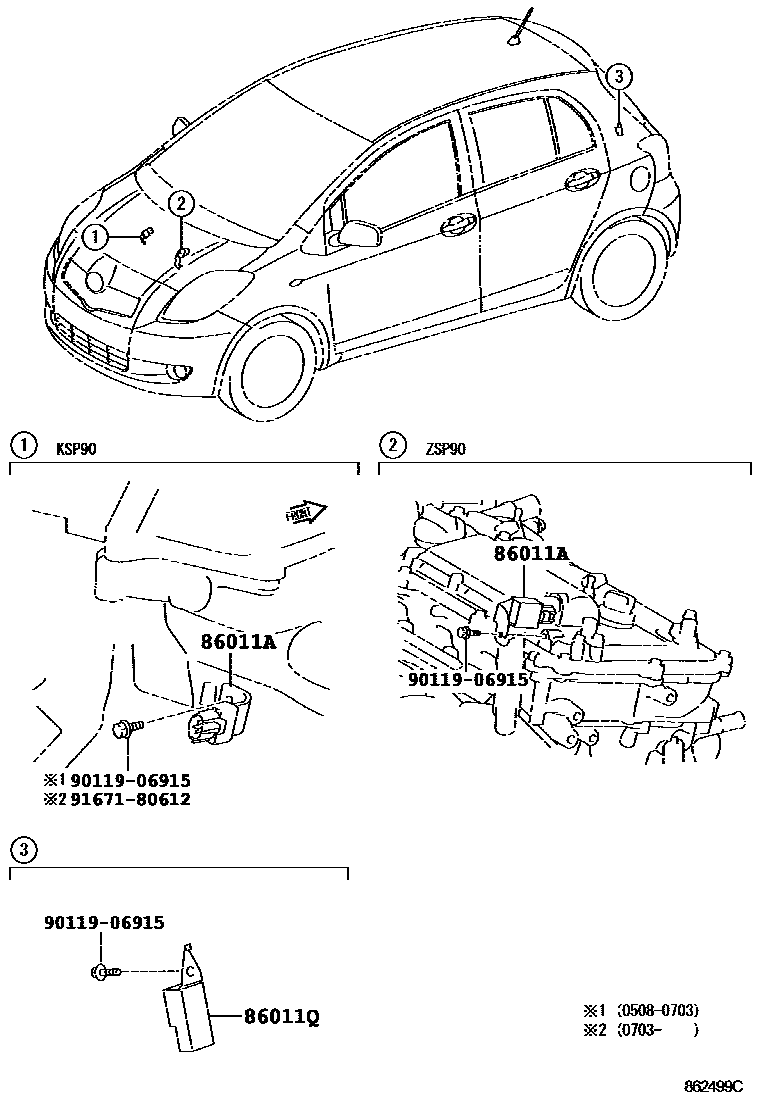

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 862499C
收音机、放大器和冷凝器 — 862499C (200508 – 999999)

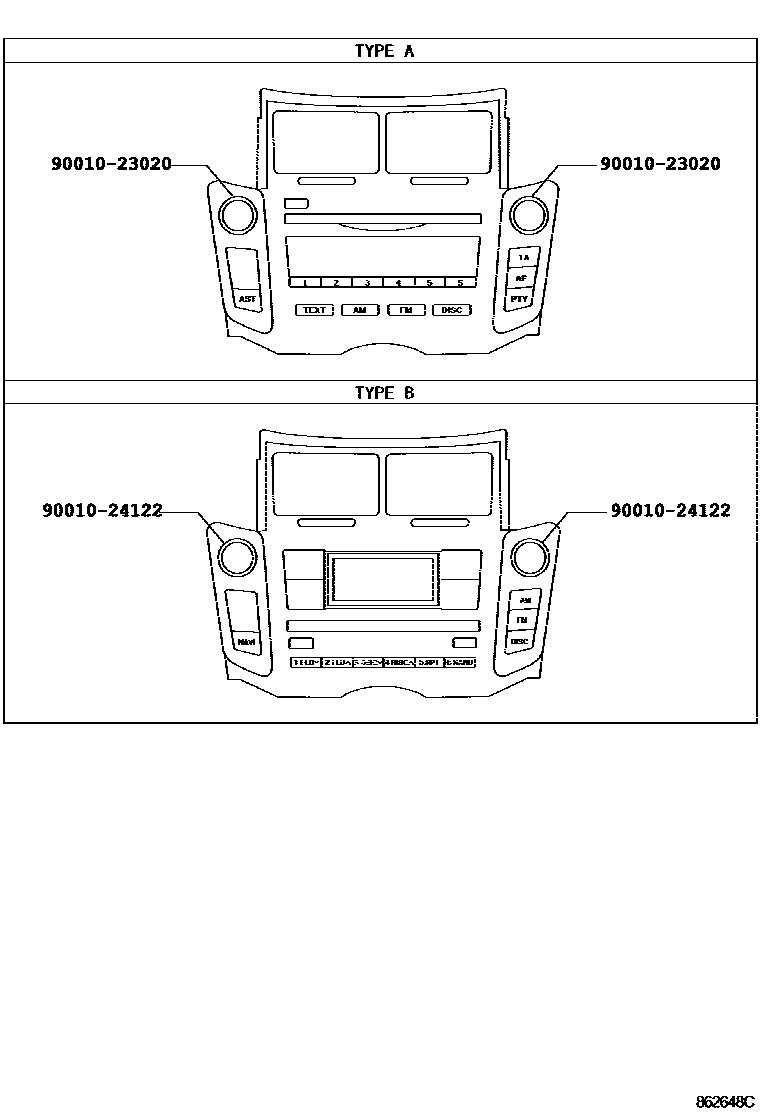

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 862648C
收音机、放大器和冷凝器 — 862648C (200508 – 999999)

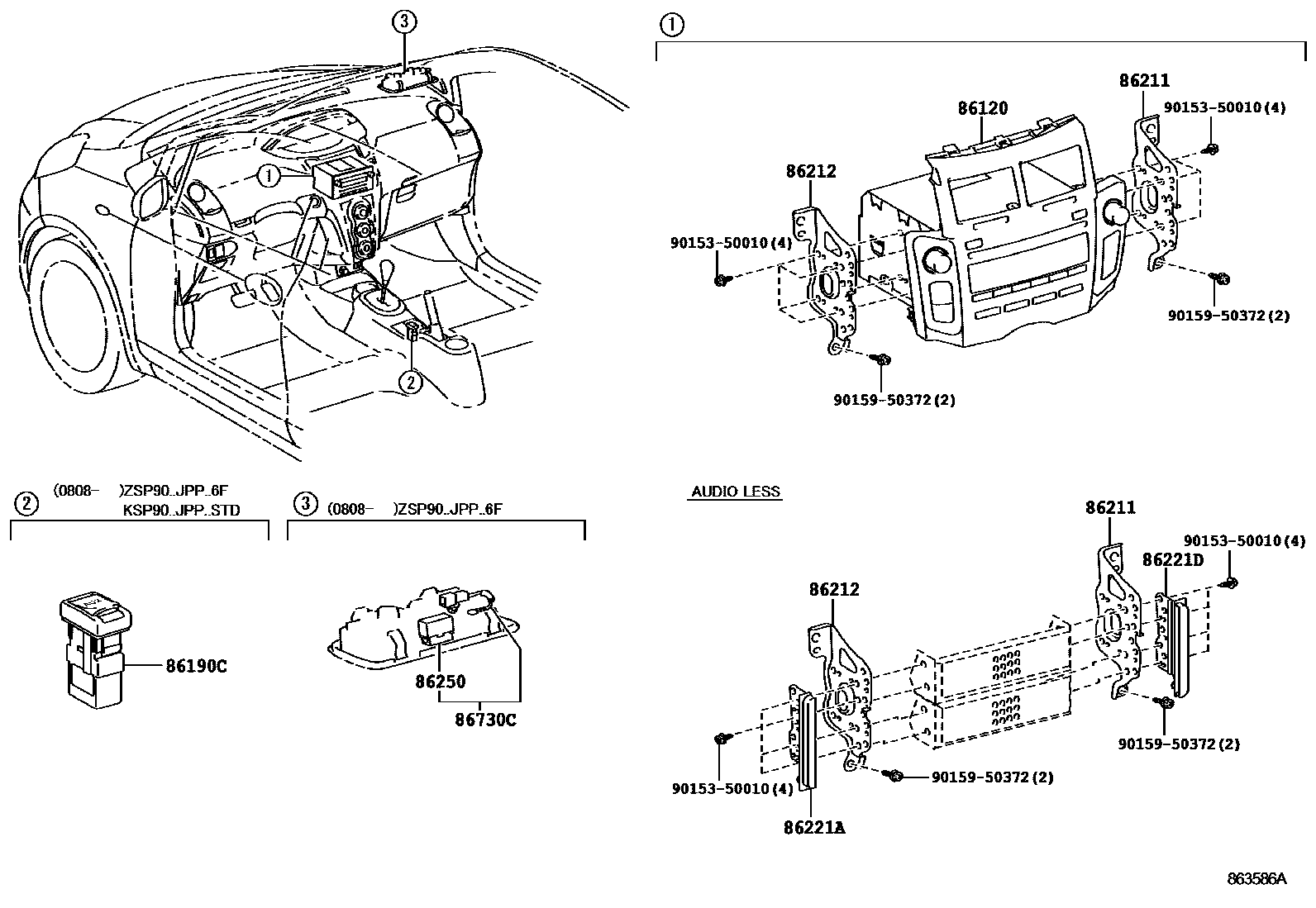

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 863586A
收音机、放大器和冷凝器 — 863586A (200508 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04185 · 90980-04186 · 90980-04194 · 90980-04196
86011Qradio settings phase modulator90980-04148
86120Radio assembly86120-52470 · 86120-52471 · 86120-52480 · 86120-52481 · 86120-52630 · 86120-52810 · 86120-52811 · 86120-52A30 · 86120-52A50
86190CStereo socket connector assembly No. 186190-52040
86211No. 1 radio bracket86211-52190
86212No. 2 radio bracket86212-52200
86221Aradio panel86221-52060
86221Dradio panel86221-52050
86250amplifier loudspeaker assembly86250-52020 · 86250-52030
86730CTelephone amplifier assembly86730-52010 · 86730-52020
