Toyota YARIS 线束和卡夹 — Figure 8202

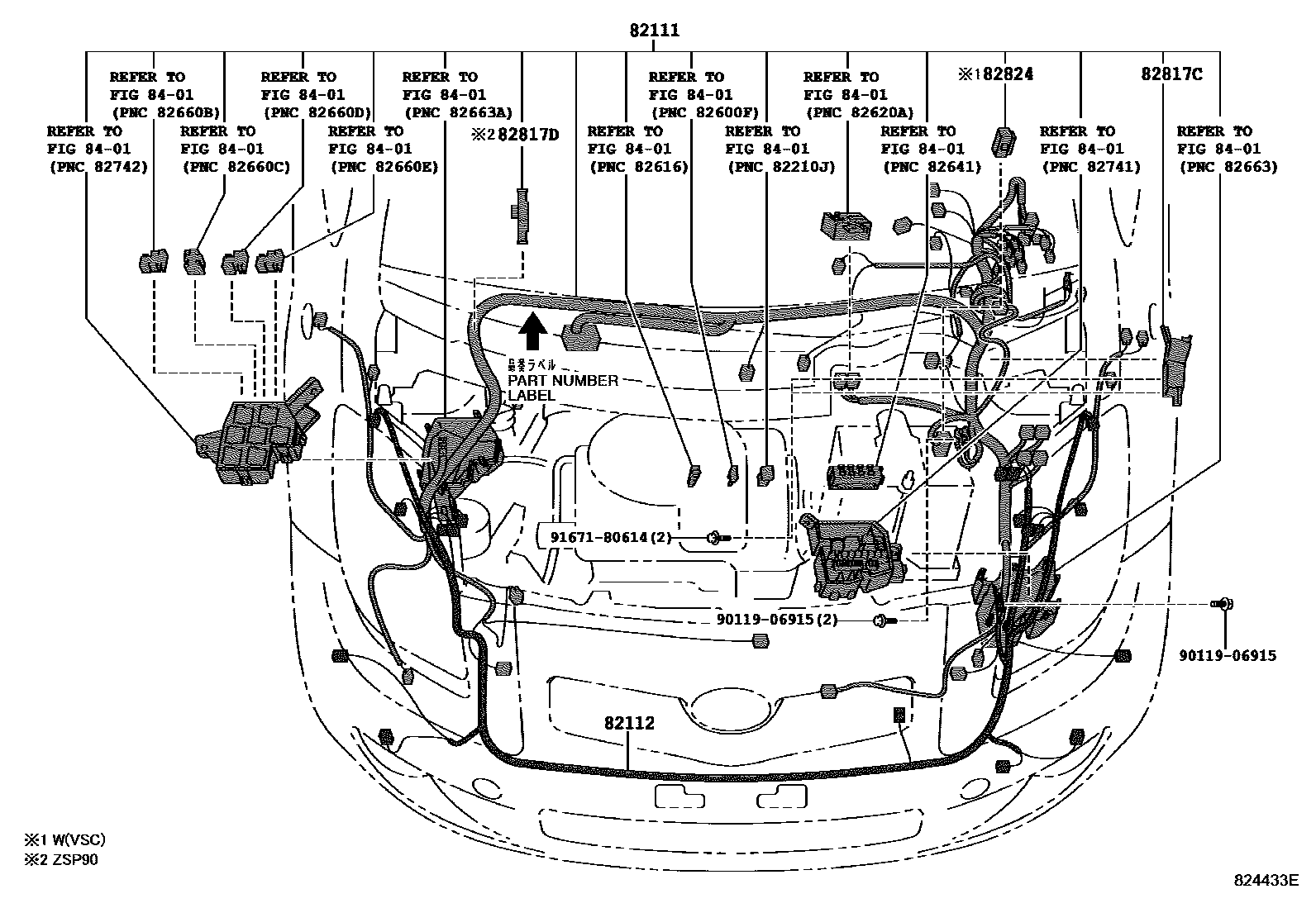

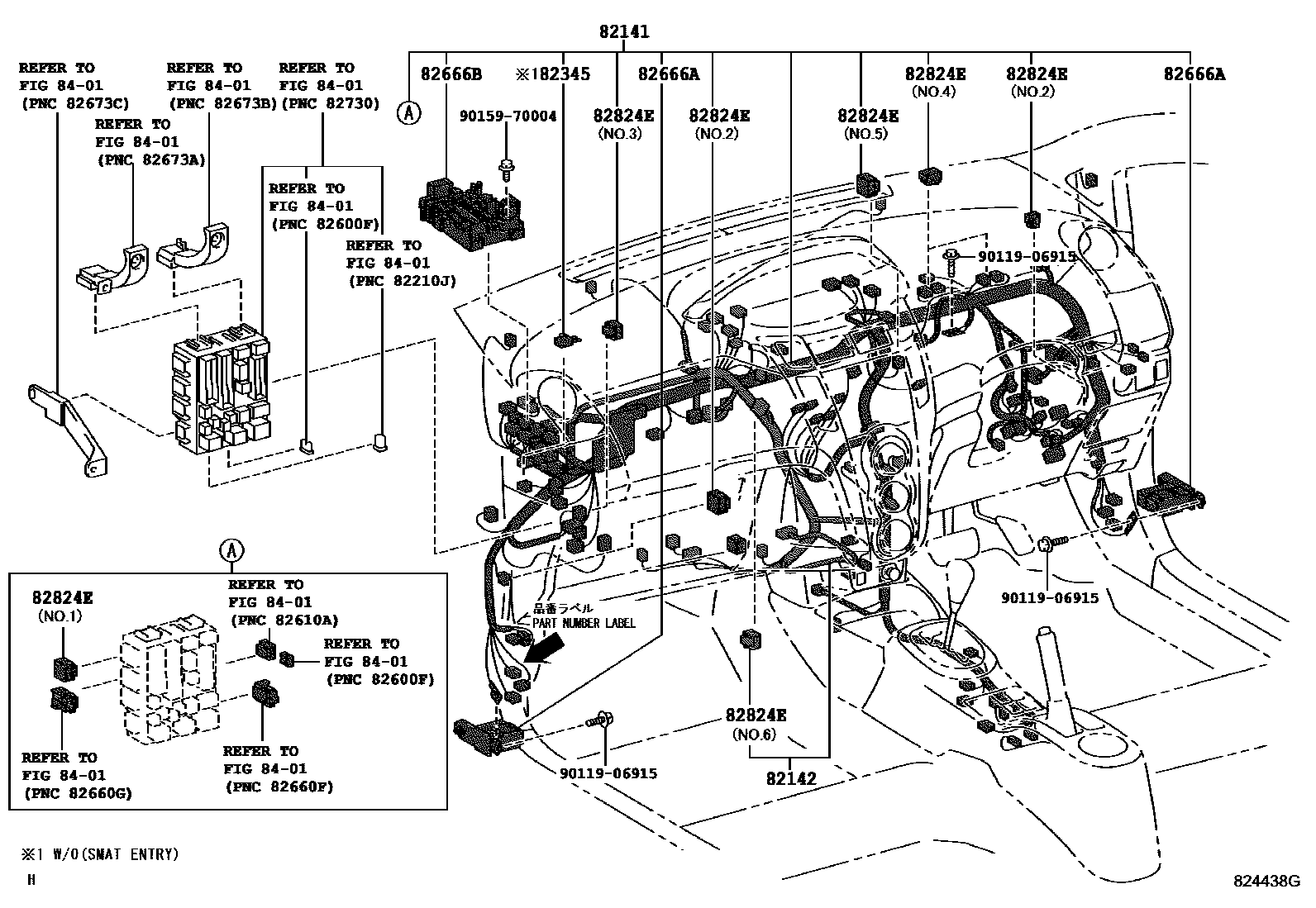

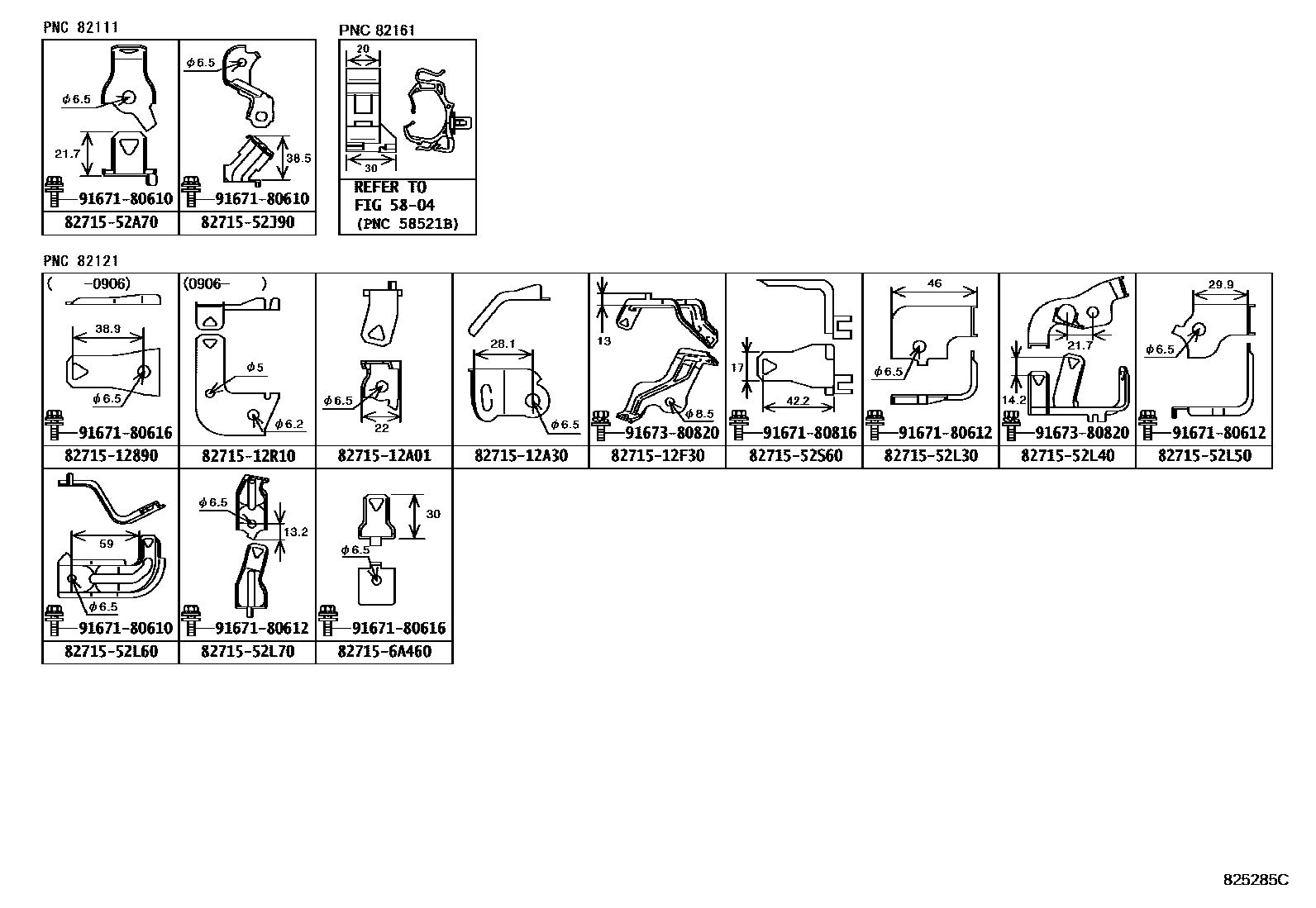

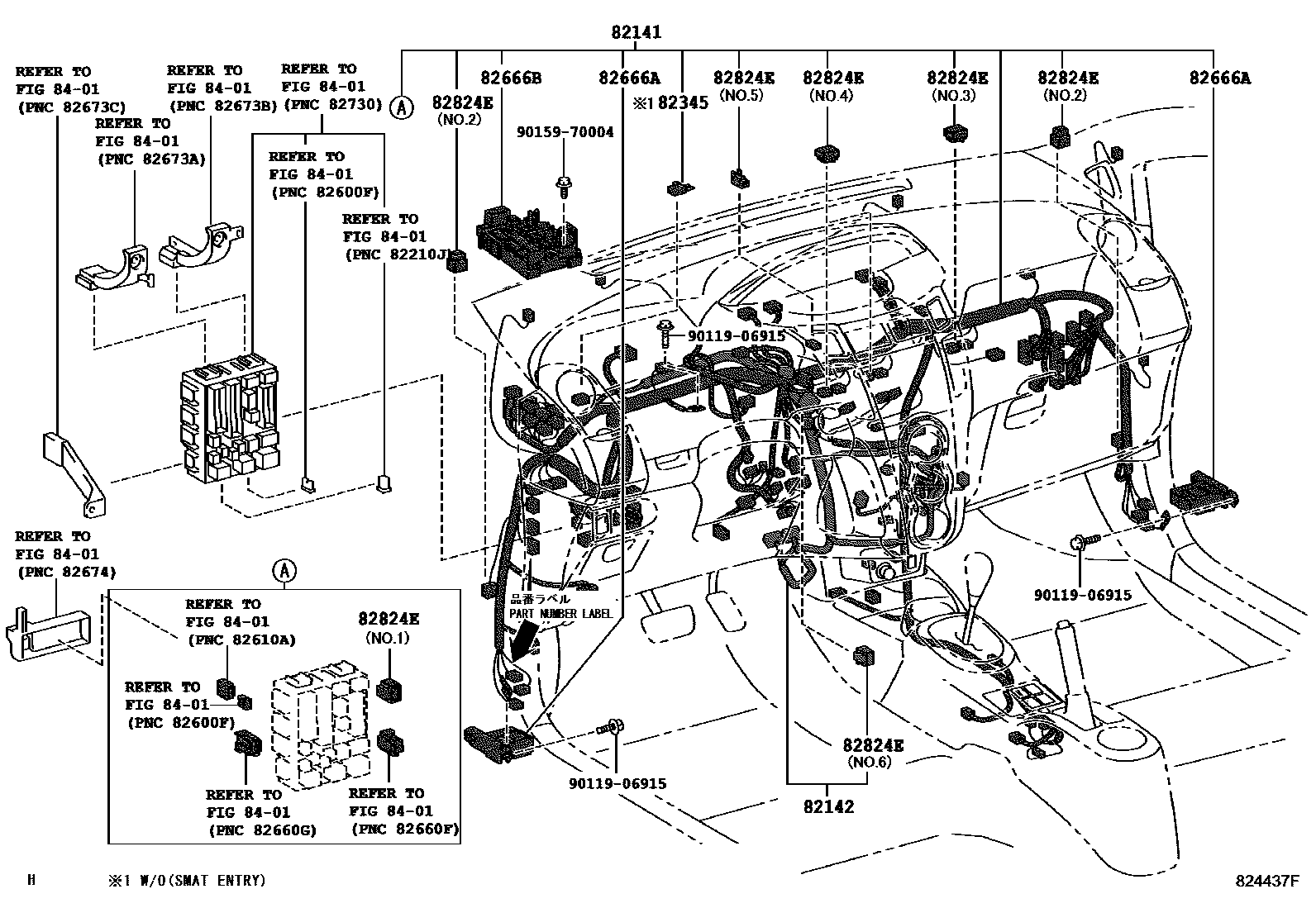

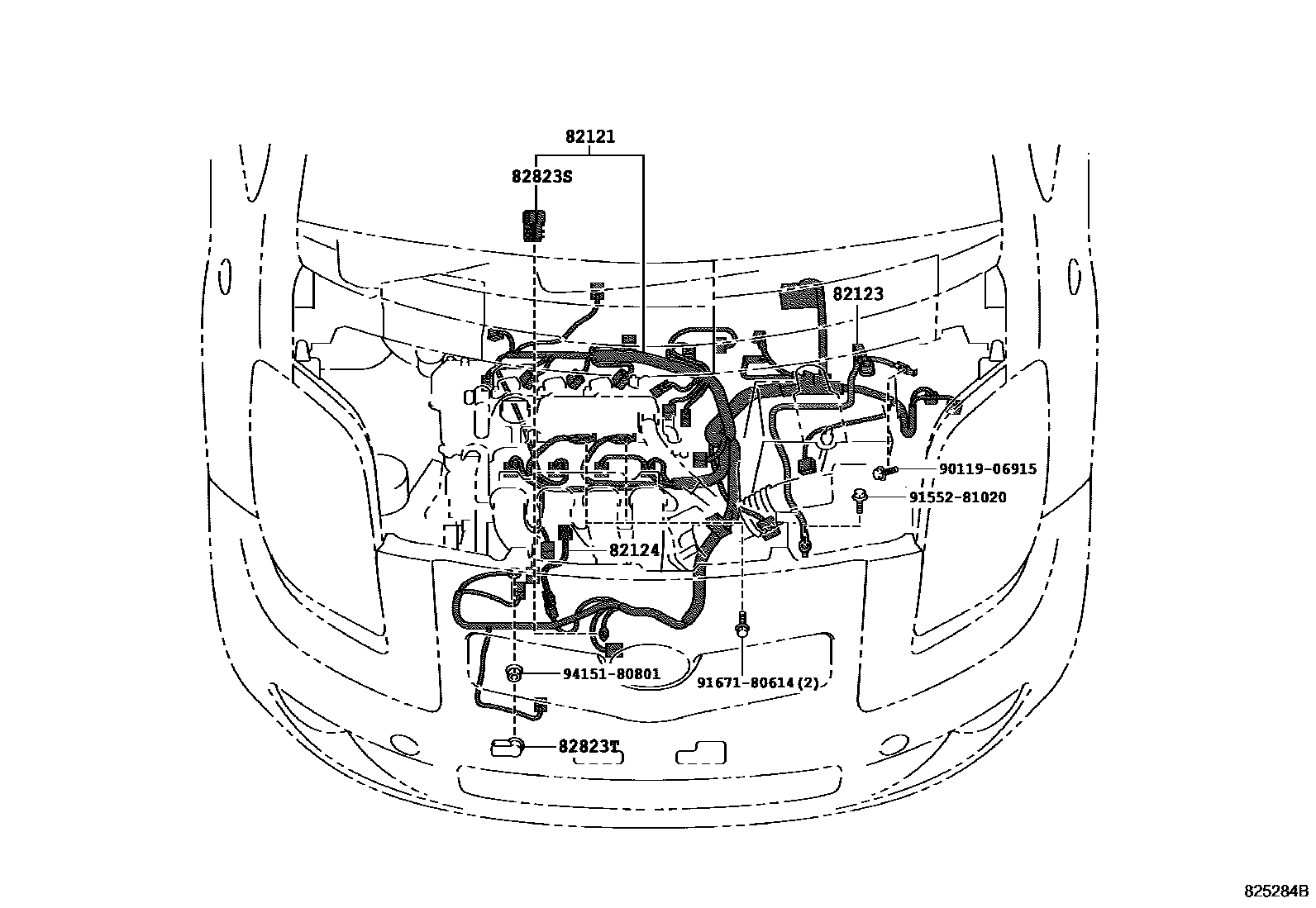

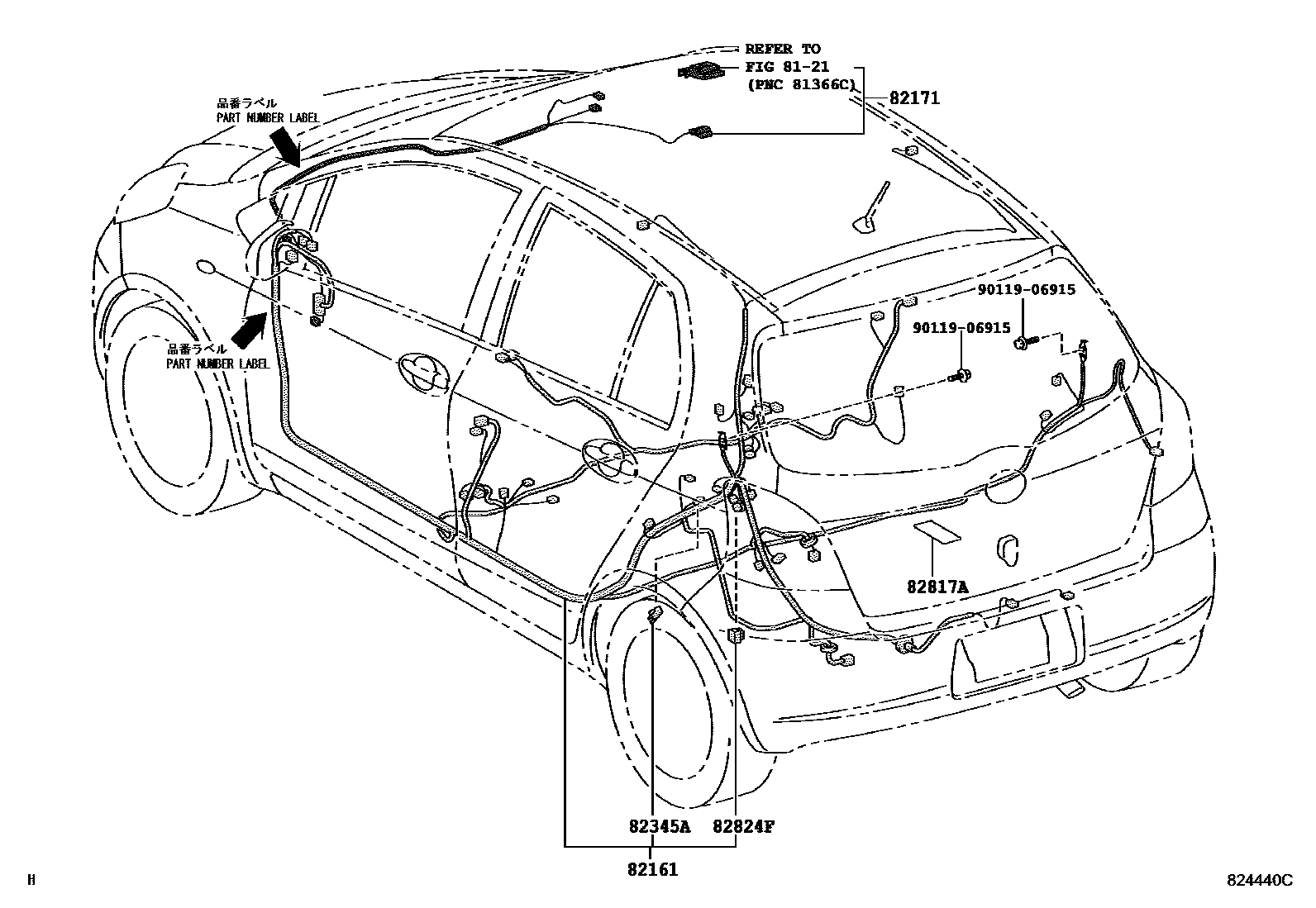

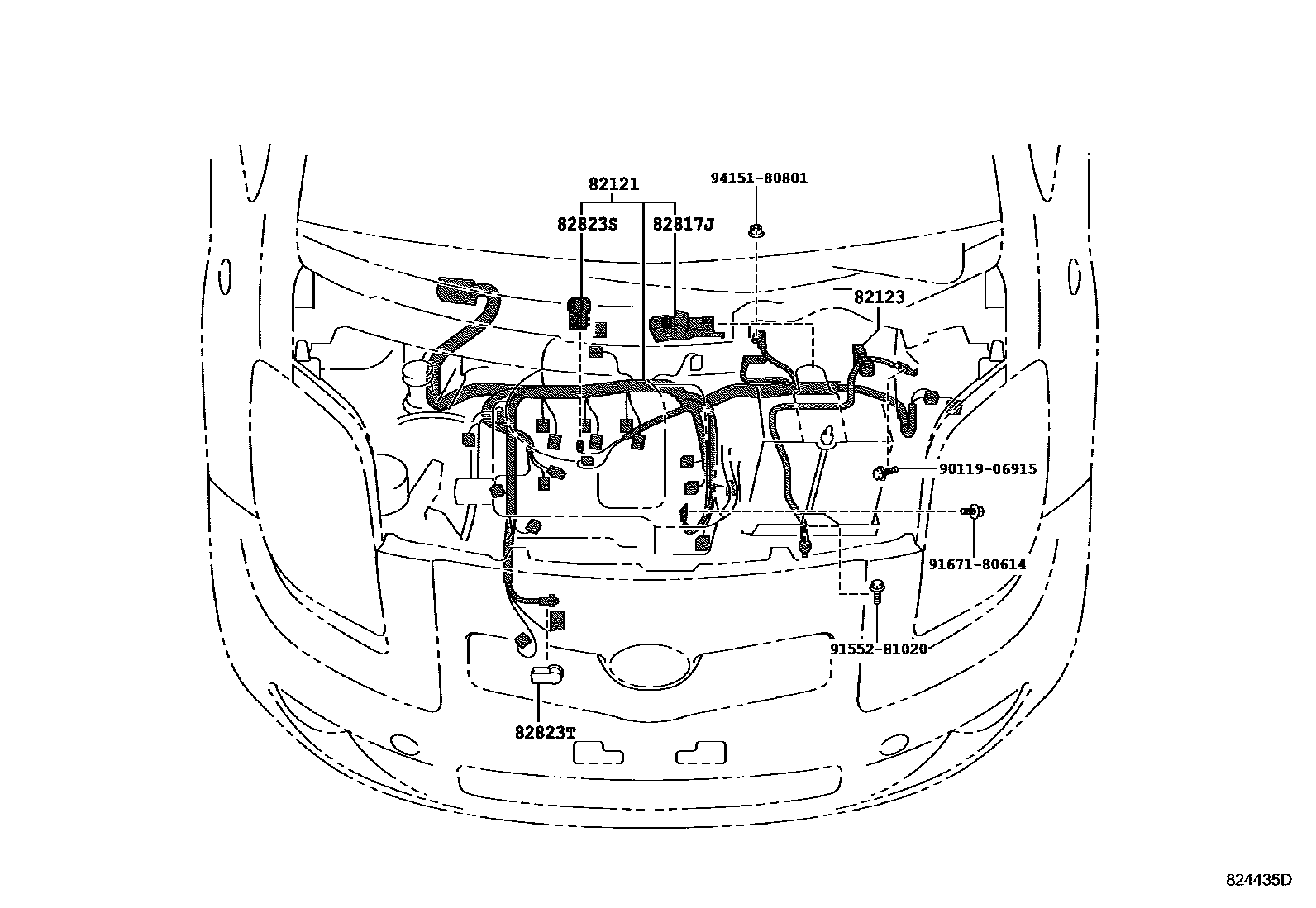

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 13 images and 30 PNC and OE references.
PNC and OE references

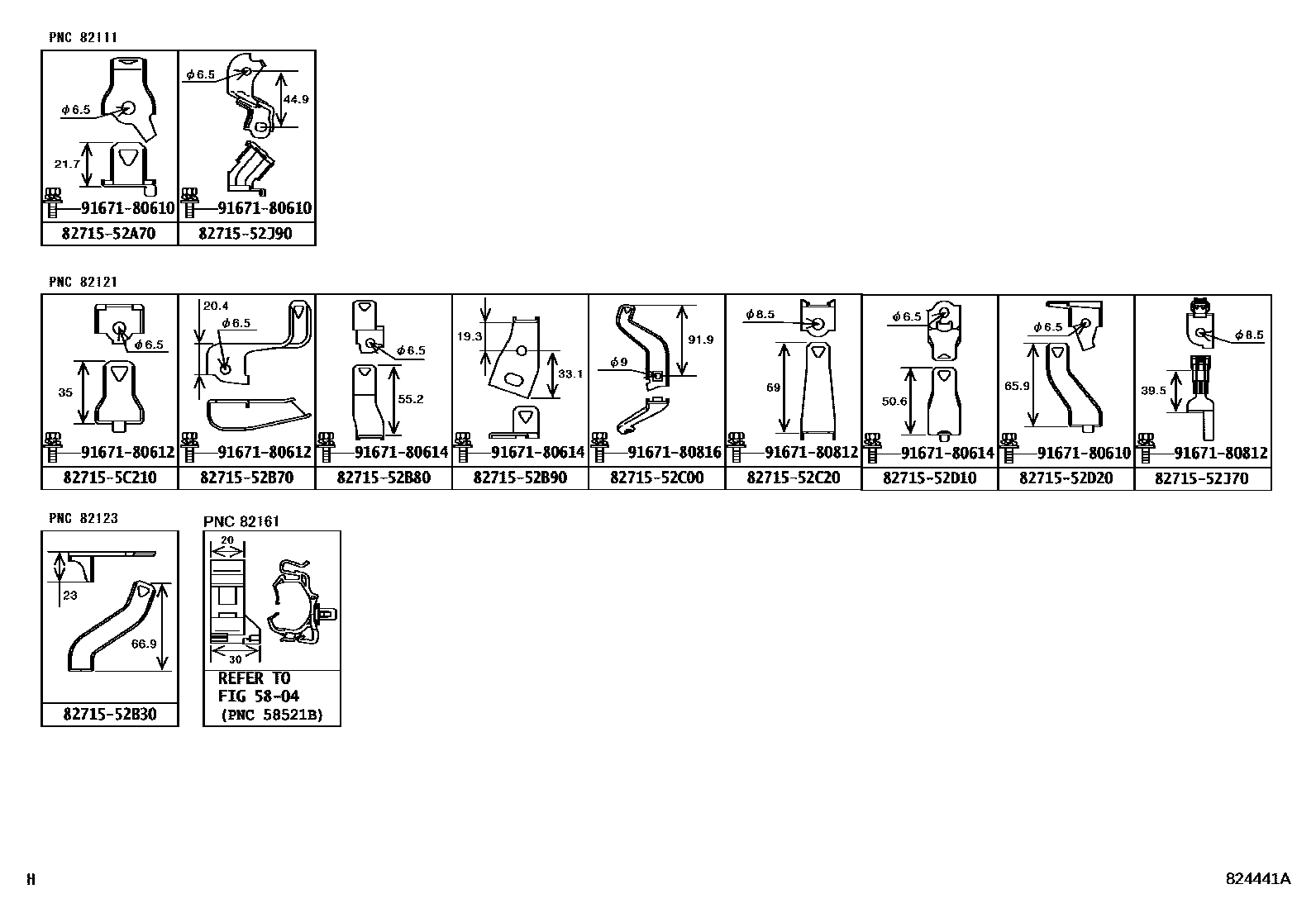

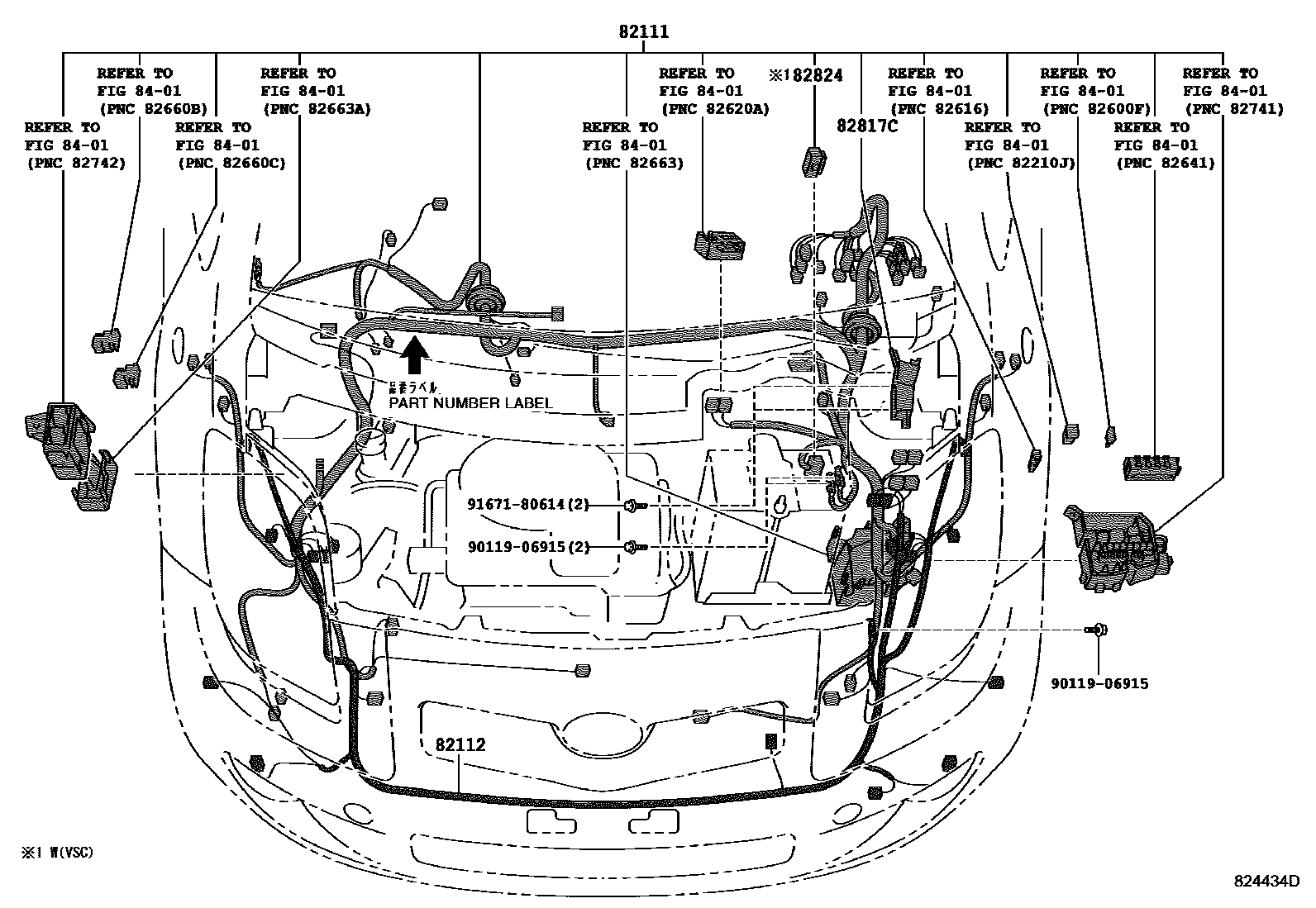

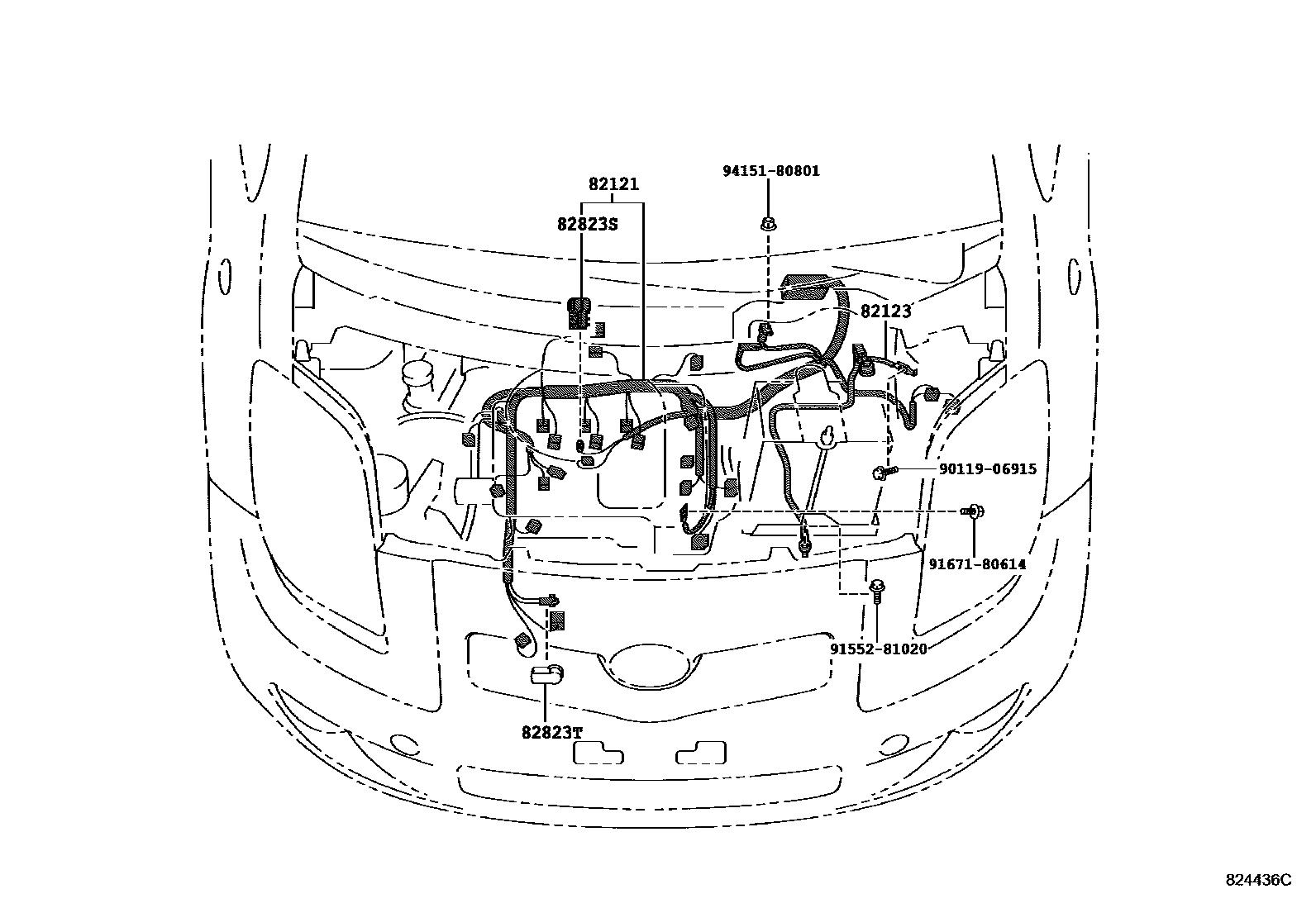

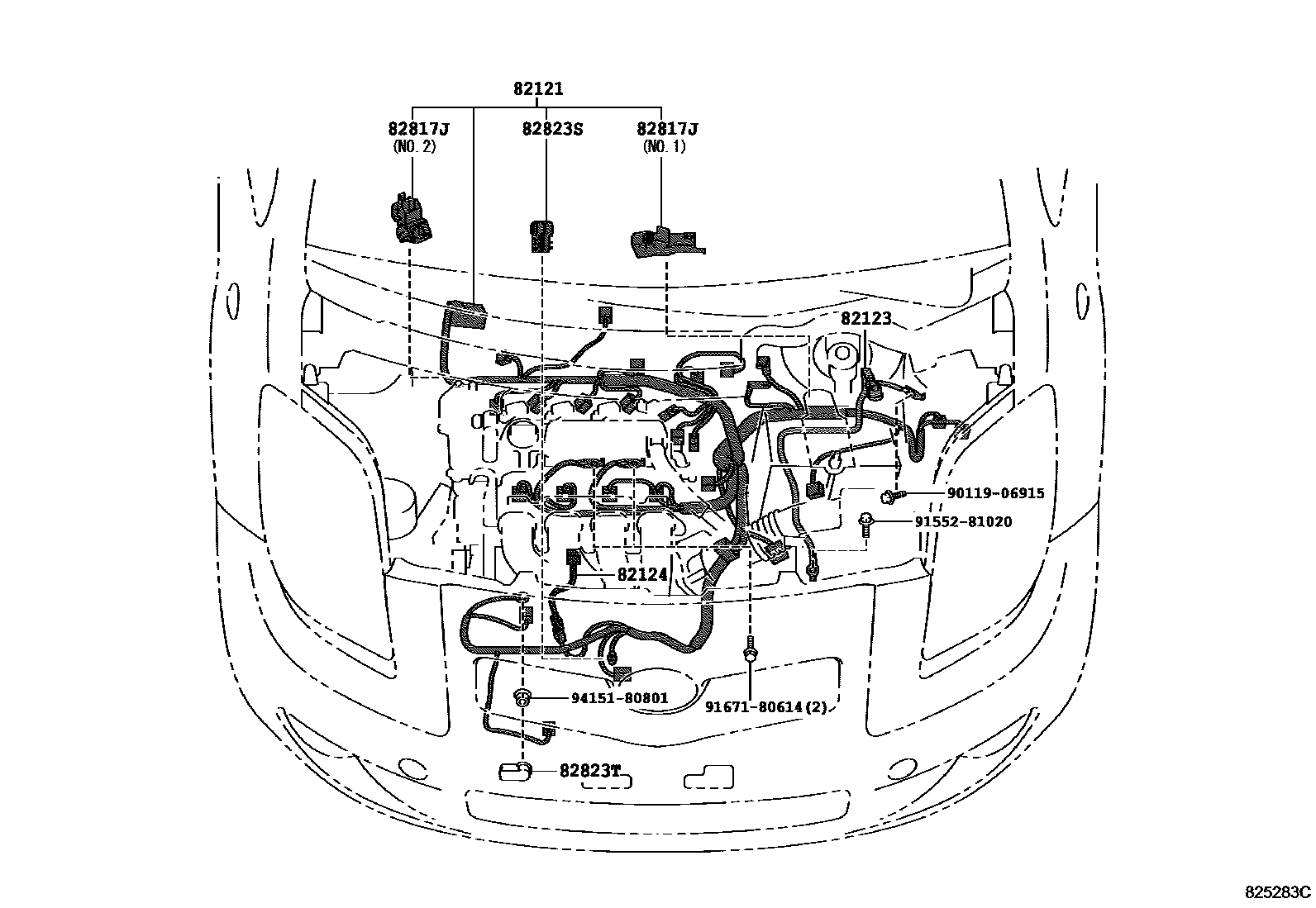

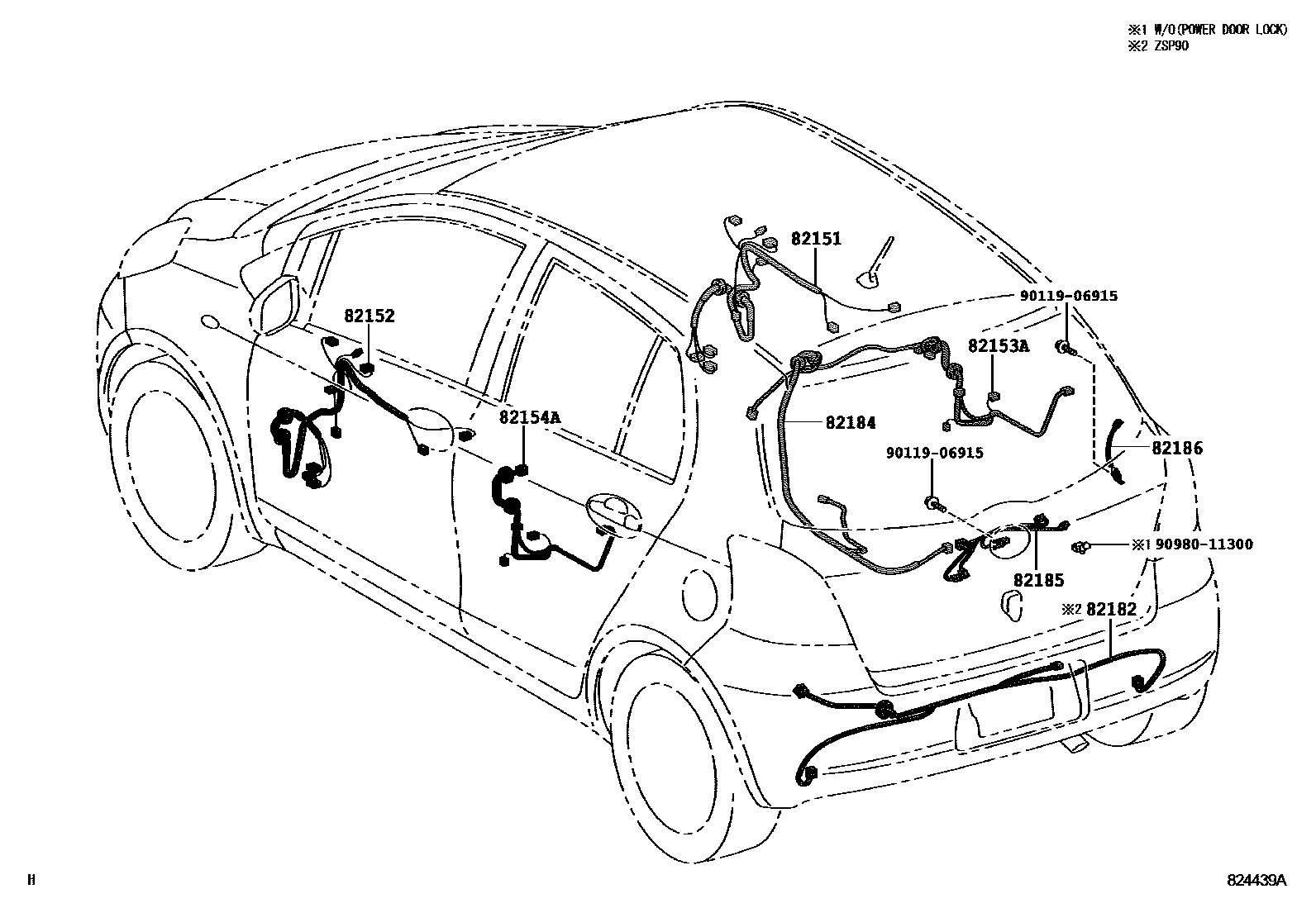

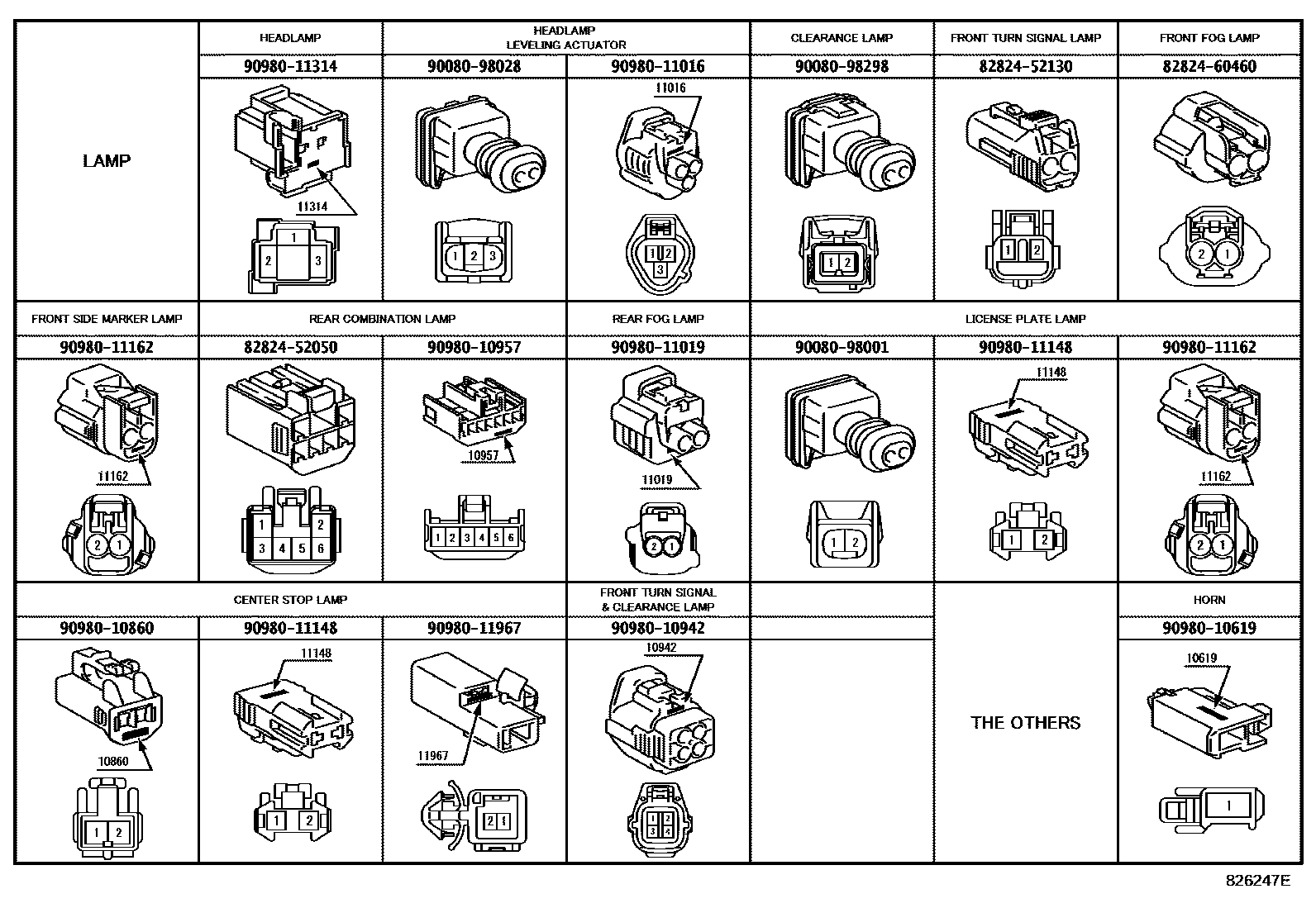

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-52C60 · 82111-52C61 · 82111-52C70 · 82111-52C71 · 82111-52C80 · 82111-52C81 · 82111-52C90 · 82111-52C91 · 82111-52D00 · 82111-52D10 · 82111-52M90 · 82111-52N00 · 82111-52N10 · 82111-52R80 · 82111-52R81 · 82111-52R82 · 82111-52R83 · 82111-52R90 · 82111-52S10 · 82111-52S20 · 82111-52S30 · 82111-52S40 · 82111-52S50 · 82111-52S60 · 82111-52S70 |
| 82112 | Engine room wiring harness No. 2 | 82112-52040 · 82112-52050 · 82112-52060 · 82112-52070 · 82112-52350 · 82112-52361 · 82112-52400 · 82112-52410 |
| 82121 | Engine wiring harness | 82121-52A40 · 82121-52E50 · 82121-52E60 · 82121-52F60 · 82121-52F80 · 82121-52G00 · 82121-52G10 · 82121-52G11 · 82139-52050 |
| 82123 | Engine No. 3 wiring harness | 82123-52230 · 82123-52280 · 82123-52310 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 |
| 82141 | Dashboard wiring harness | 82141-52U40 · 82141-52U50 · 82141-52U51 · 82141-52U60 · 82141-52U70 · 82141-52U71 · 82141-52U80 · 82141-52U90 · 82141-52U91 · 82141-52V00 · 82141-52V10 · 82141-52V11 · 82141-52V20 · 82141-52V30 · 82141-52V31 · 82141-52V40 · 82141-52V50 · 82141-52V51 · 82141-52X60 · 82141-52X70 · 82141-52X80 · 82141-5CE40 · 82141-5CS40 · 82141-5CS50 · 82141-5CS60 · 82141-5CS90 · 82141-5CT10 · 82141-5CT20 · 82141-5CT30 · 82141-5CT60 · 82141-5CT61 · 82141-5CU10 · 82141-5CU11 · 82141-5CU20 · 82141-5CU21 · 82141-5CU30 · 82141-5CU60 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-52071 · 82142-52130 · 82142-52140 · 82142-52141 · 82142-52150 · 82142-52160 · 82142-52170 · 82142-52180 |
| 82151 | Right front door wiring harness | 82151-52A30 · 82151-52A50 · 82151-52A70 · 82151-52A80 · 82151-52B10 · 82151-52B20 · 82151-52B30 · 82151-52B70 · 82151-52B80 · 82151-52C10 · 82151-52C30 · 82151-52C40 · 82151-52C60 · 82151-52C70 · 82151-52D00 · 82151-52D60 · 82151-52D70 |
| 82152 | Left front door wiring harness | 82152-52640 · 82152-52660 · 82152-52680 · 82152-52690 · 82152-52740 · 82152-52750 · 82152-52770 · 82152-52790 · 82152-52800 · 82152-52820 · 82152-52840 · 82152-52850 · 82152-52870 · 82152-52880 · 82152-52A10 · 82152-52A40 · 82152-52A50 |
| 82153A | Right rear door wiring harness | 82153-52240 · 82153-52250 · 82153-52260 · 82153-52270 · 82153-52280 · 82153-52410 · 82153-52420 · 82153-52470 |
| 82154A | Left rear door wiring harness | 82153-52240 · 82153-52250 · 82153-52260 · 82153-52470 · 82154-52220 · 82154-52230 · 82154-52250 · 82154-52260 |
| 82161 | floor wiring harness | 82161-52D10 · 82161-52D20 · 82161-52D30 · 82161-52D40 · 82161-52D50 · 82161-52D60 · 82161-52D70 · 82161-52D80 · 82161-52D90 · 82161-52E00 · 82161-52E10 · 82161-52G30 · 82161-52M70 · 82161-52M80 · 82161-52M90 · 82161-52N00 · 82161-52Q00 · 82161-52Q10 · 82161-52Q40 · 82161-52Q50 · 82161-52Q60 · 82161-52Q70 · 82161-52T00 · 82161-52T01 · 82161-52T10 · 82161-52T11 · 82161-52T30 · 82161-52T31 · 82161-52T40 · 82161-52T50 · 82161-52T60 · 82161-52T80 · 82161-52T90 · 82161-52U00 · 82161-52U10 · 82161-52U30 · 82161-52U40 · 82161-52U50 · 82161-52V00 · 82161-52V10 · 82161-52V30 · 82161-52V40 · 82161-52V50 |
| 82171 | Roof No. 1 wiring harness | 82171-52280 · 82171-52400 |
| 82182 | Luggage No. 2 wiring harness | 82182-52110 · 82182-52130 · 82182-52170 · 82182-52190 |
| 82184 | Rear door No. 1 wiring harness | 82184-52350 |
| 82185 | Rear door wiring harness No. 2 | 82185-52310 · 82185-52320 · 82185-52530 · 82185-52540 |
| 82186 | Rear window wiring harness No. 1 | 82186-52090 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-52080 |
| 82666B | No. 3 connector holder | 82666-52090 · 82666-52100 |
| 82817A | No. 2 wire harness protection device | 82817-16100 · 82817-52710 |
| 82817C | No. 4 wire harness protection device | 82817-52511 · 82817-52580 |
| 82817D | No. 5 wire harness protection device | 82817-52750 |
| 82817J | No. 9 wire harness protection device | 82817-52620 · 82817-52740 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-52260 |
| 82824E | Harness connector | 82824-21030 · 82824-22070 · 82824-47210 · 82824-52080 · 82824-52280 · 82824-52290 |
| 82824F | Harness connector | 82824-44030 |
