Toyota YARIS 前排座椅和座椅滑轨 — Figure 7101

Toyota YARIS EPC diagram 7101, 前排座椅和座椅滑轨, with 19 images and 15 PNC and OE references.

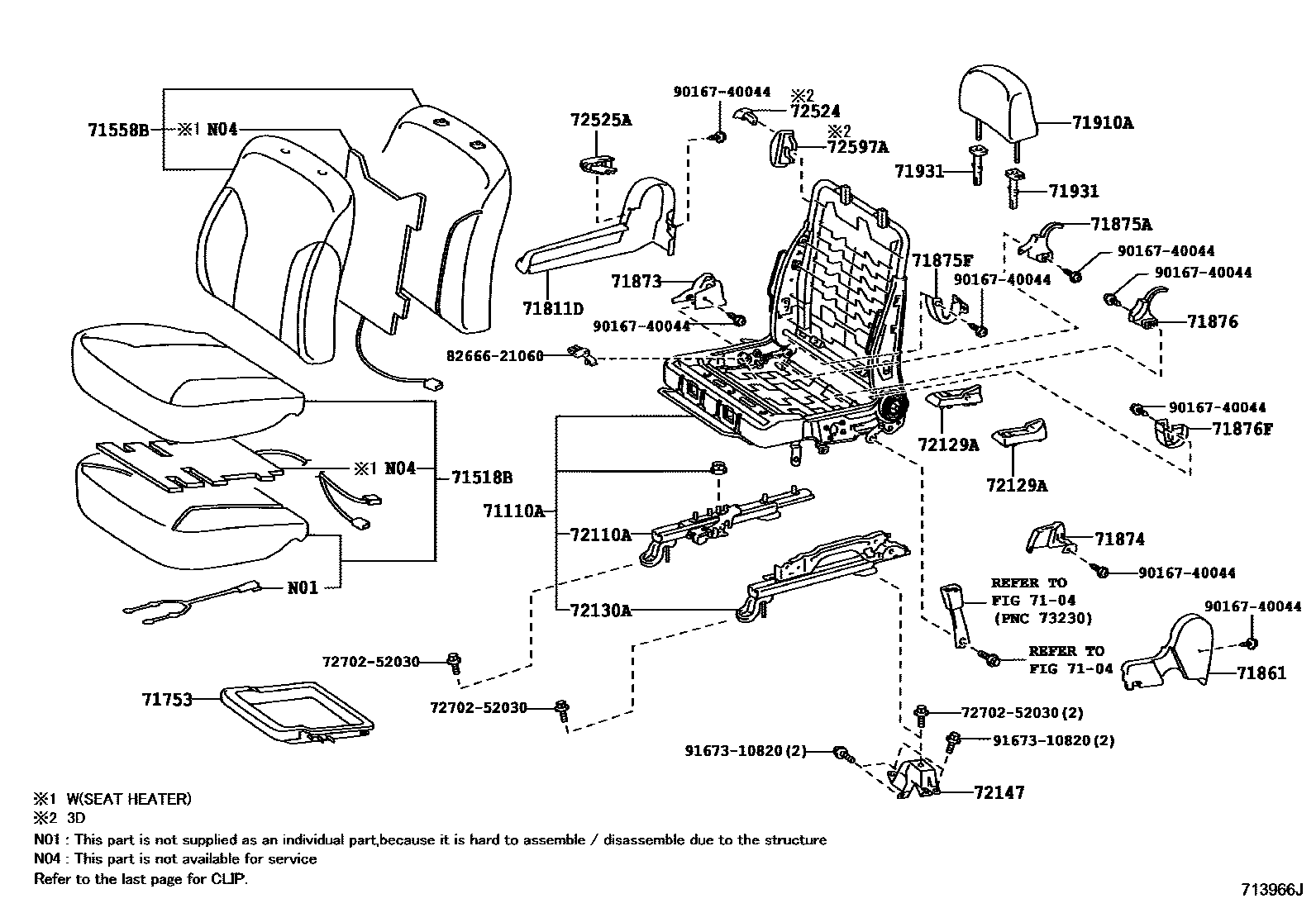

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 713966J — 前排座椅和座椅滑轨 — 713966J (200508 – 200809)

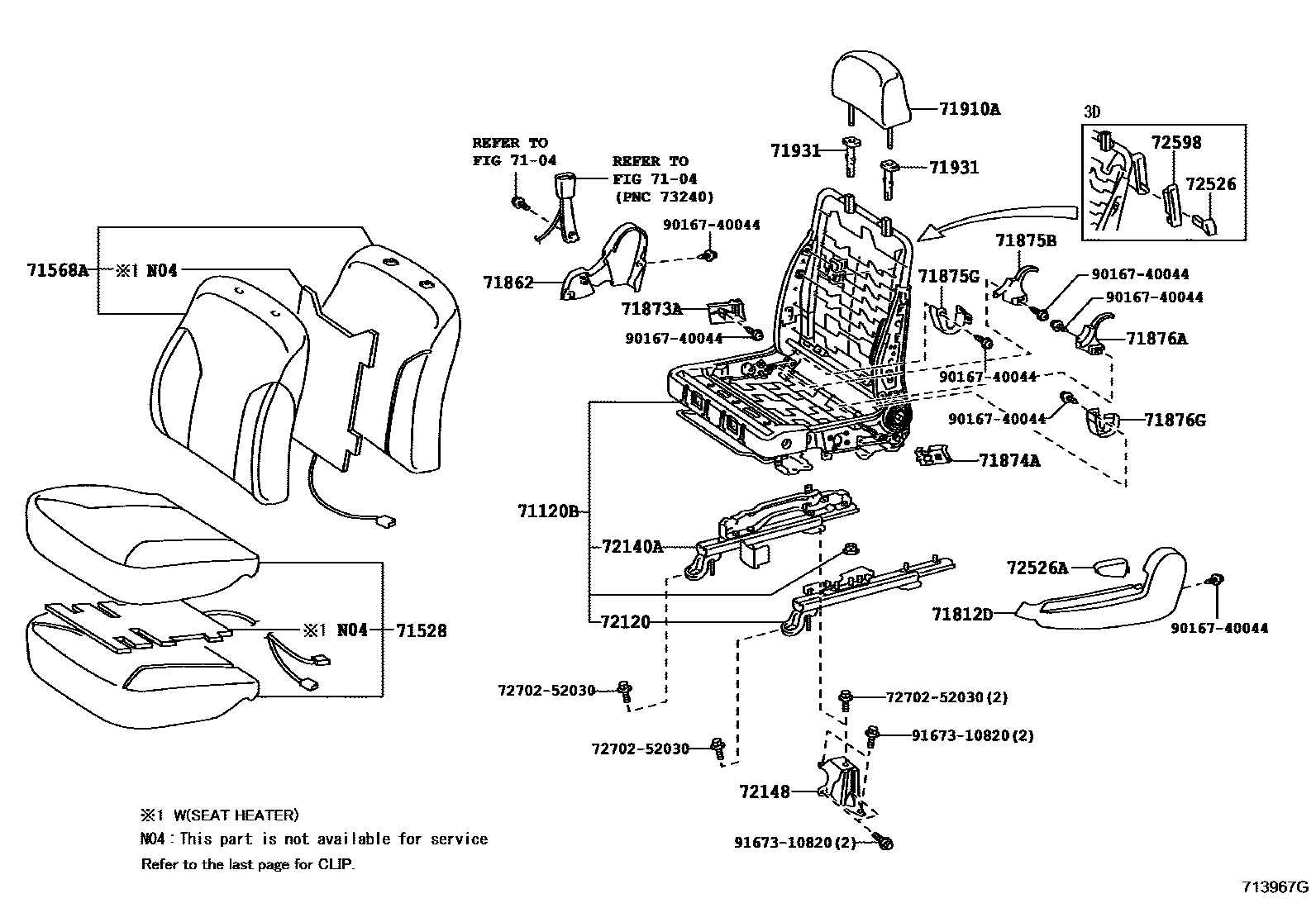

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 713967G — 前排座椅和座椅滑轨 — 713967G (200508 – 200808)

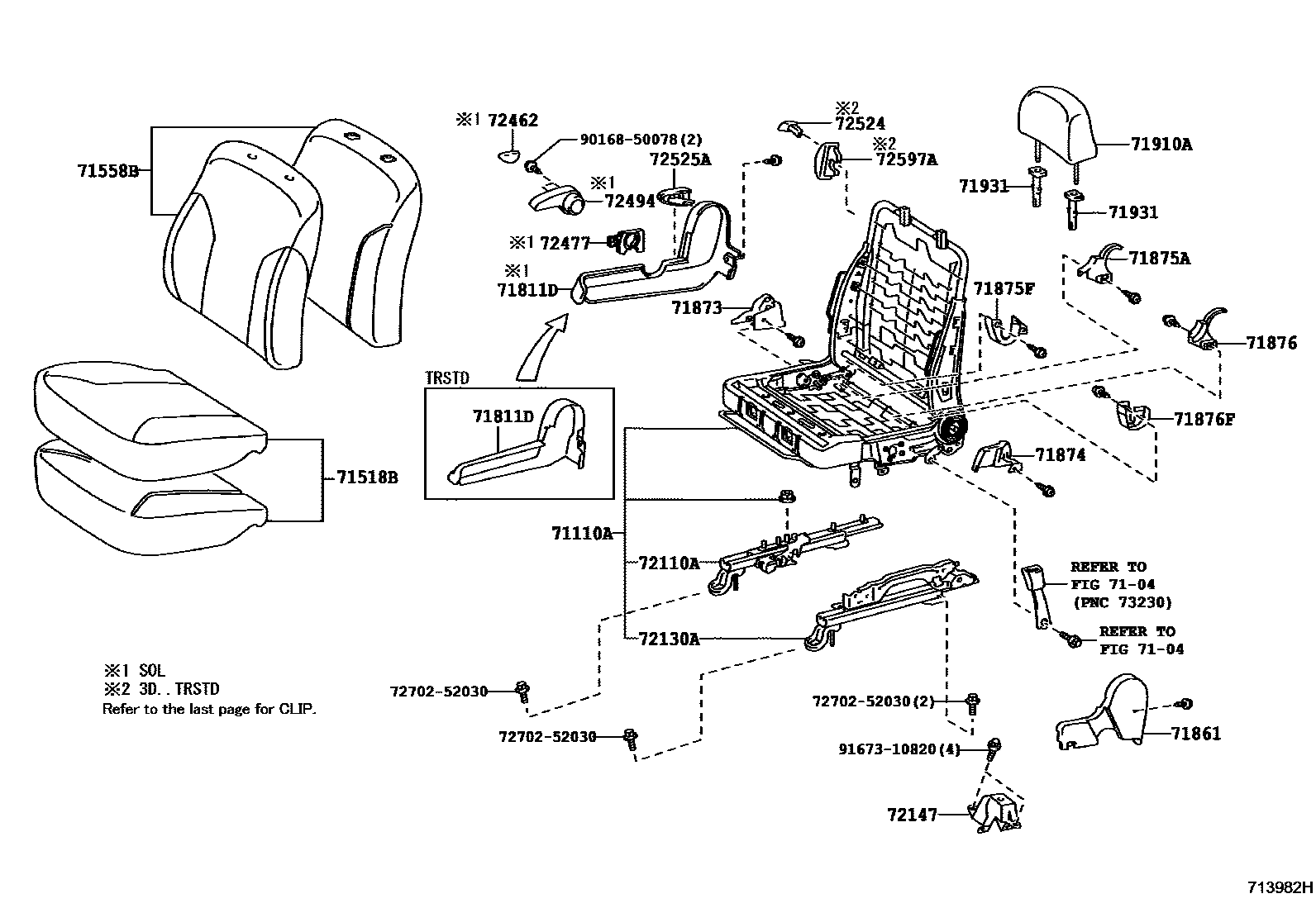

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 713982H — 前排座椅和座椅滑轨 — 713982H (200508 – 200809)

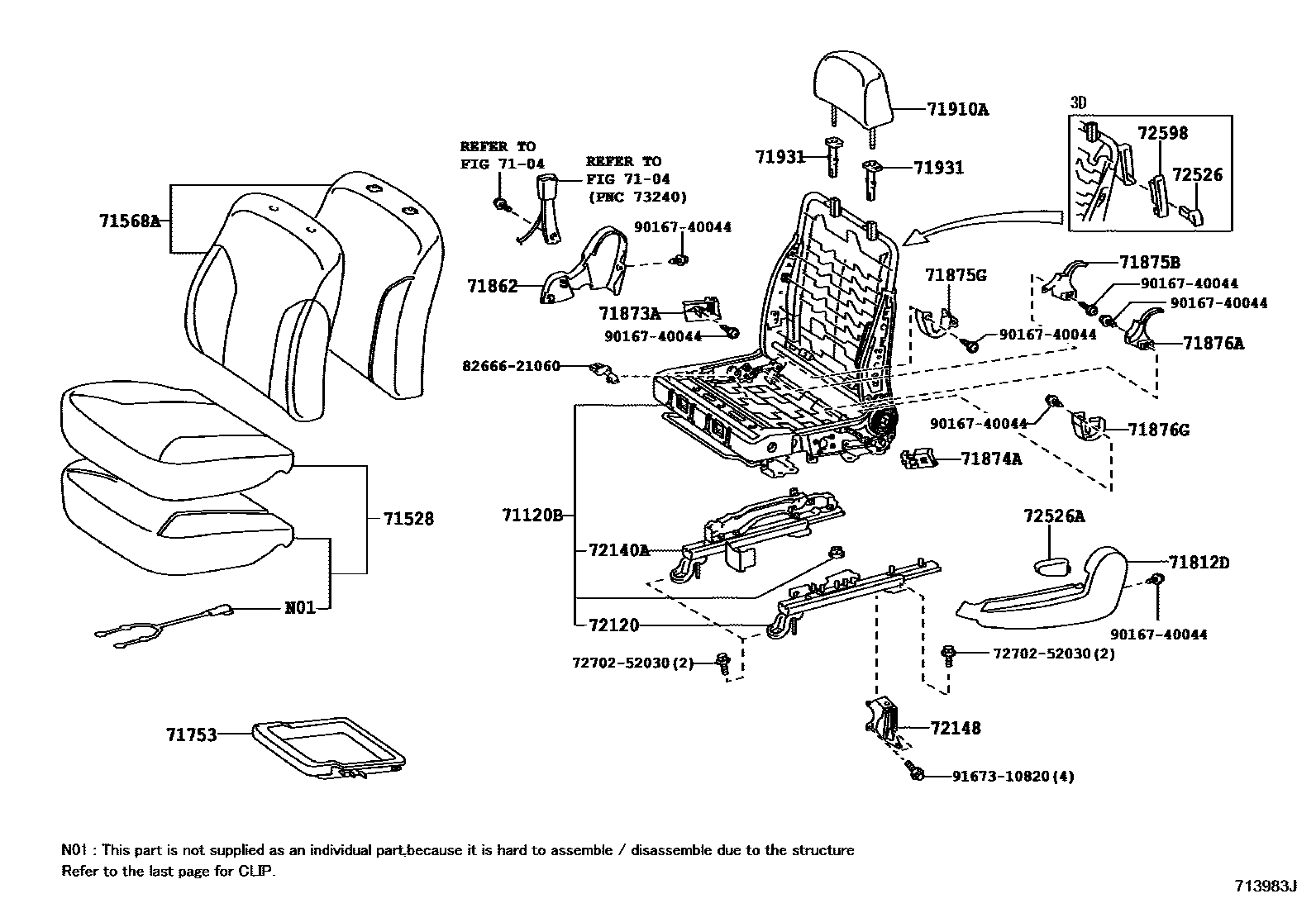

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 713983J — 前排座椅和座椅滑轨 — 713983J (200508 – 200809)

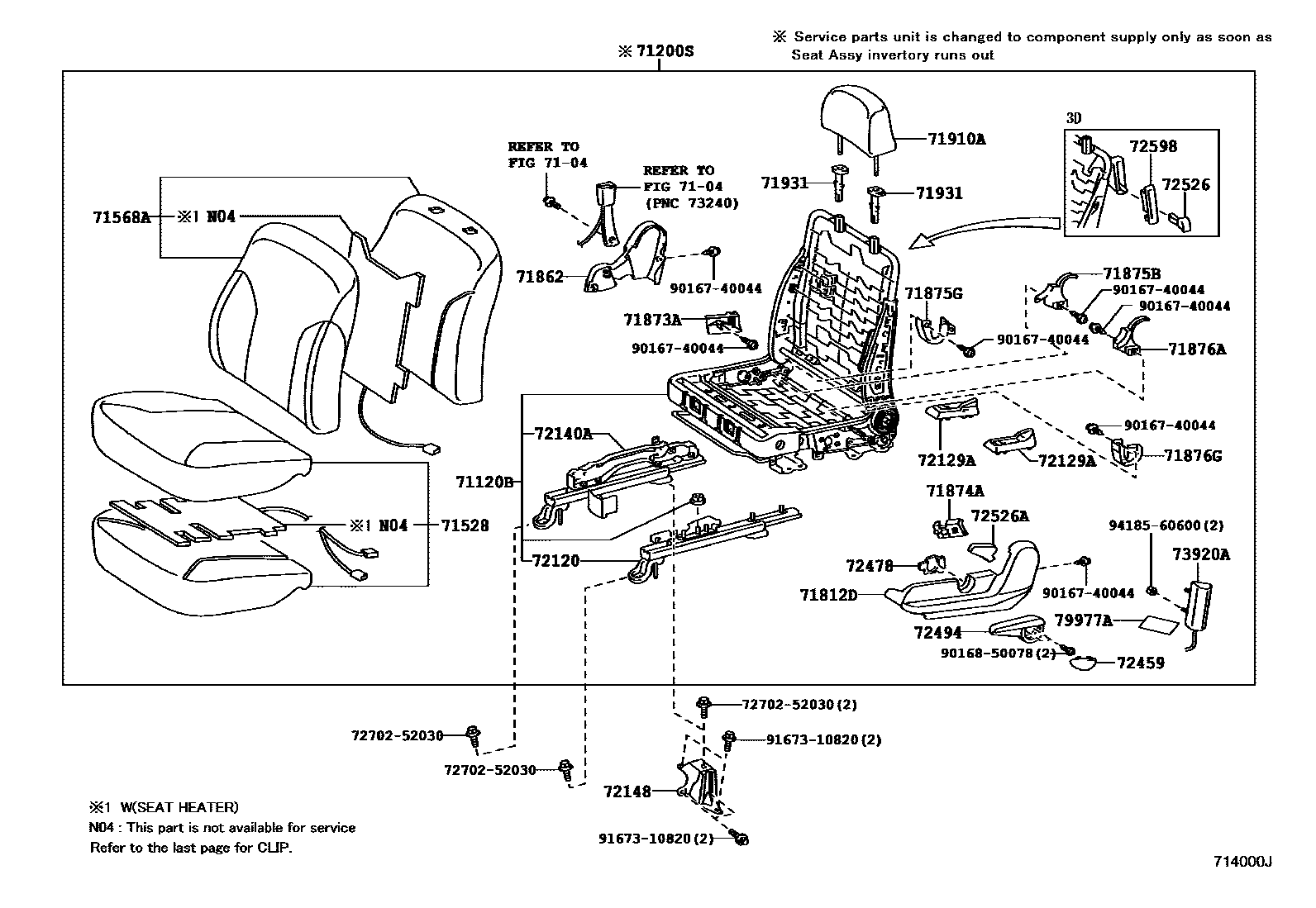

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 714000J — 前排座椅和座椅滑轨 — 714000J (200508 – 200809)

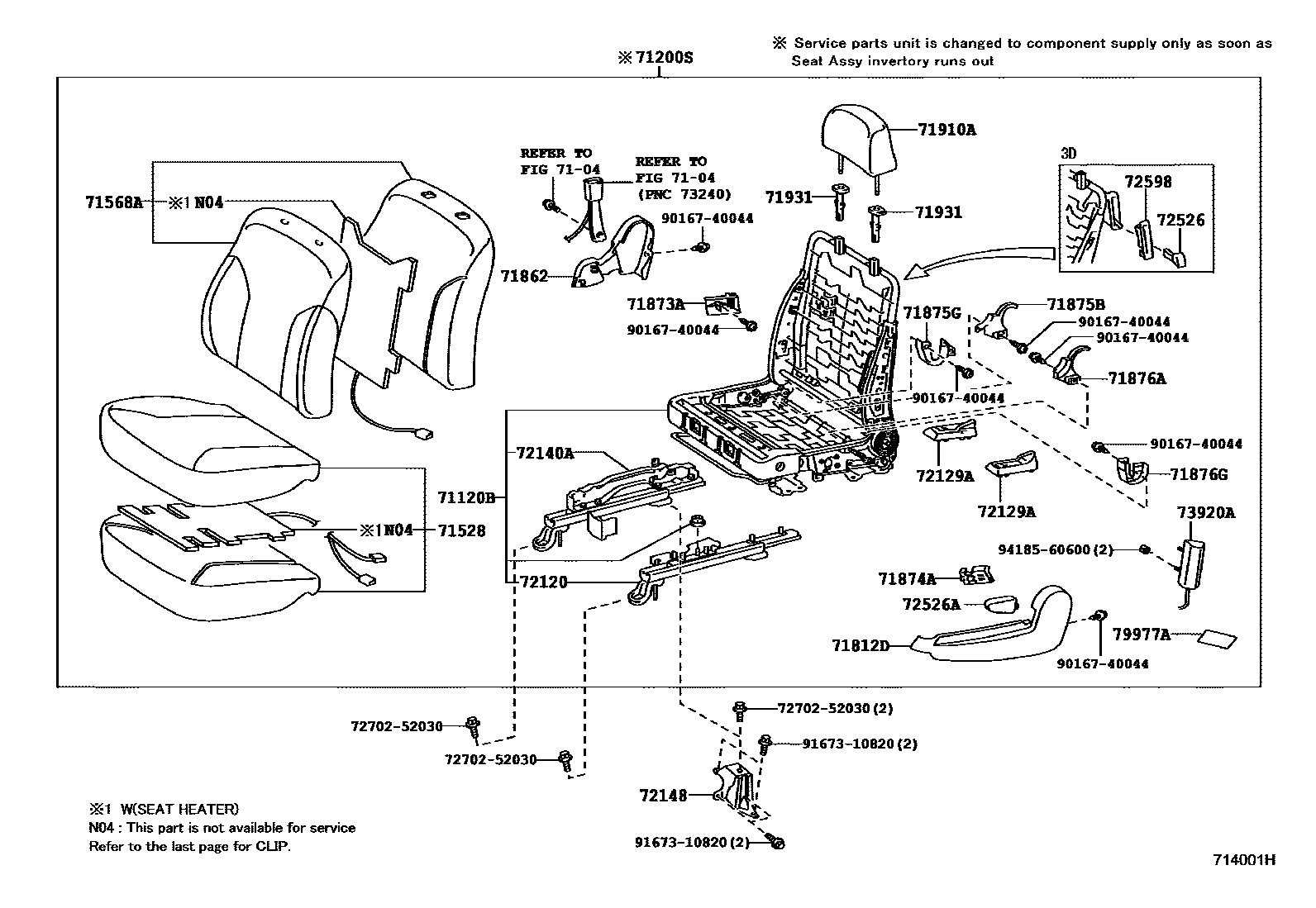

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 714001H — 前排座椅和座椅滑轨 — 714001H (200508 – 200808)

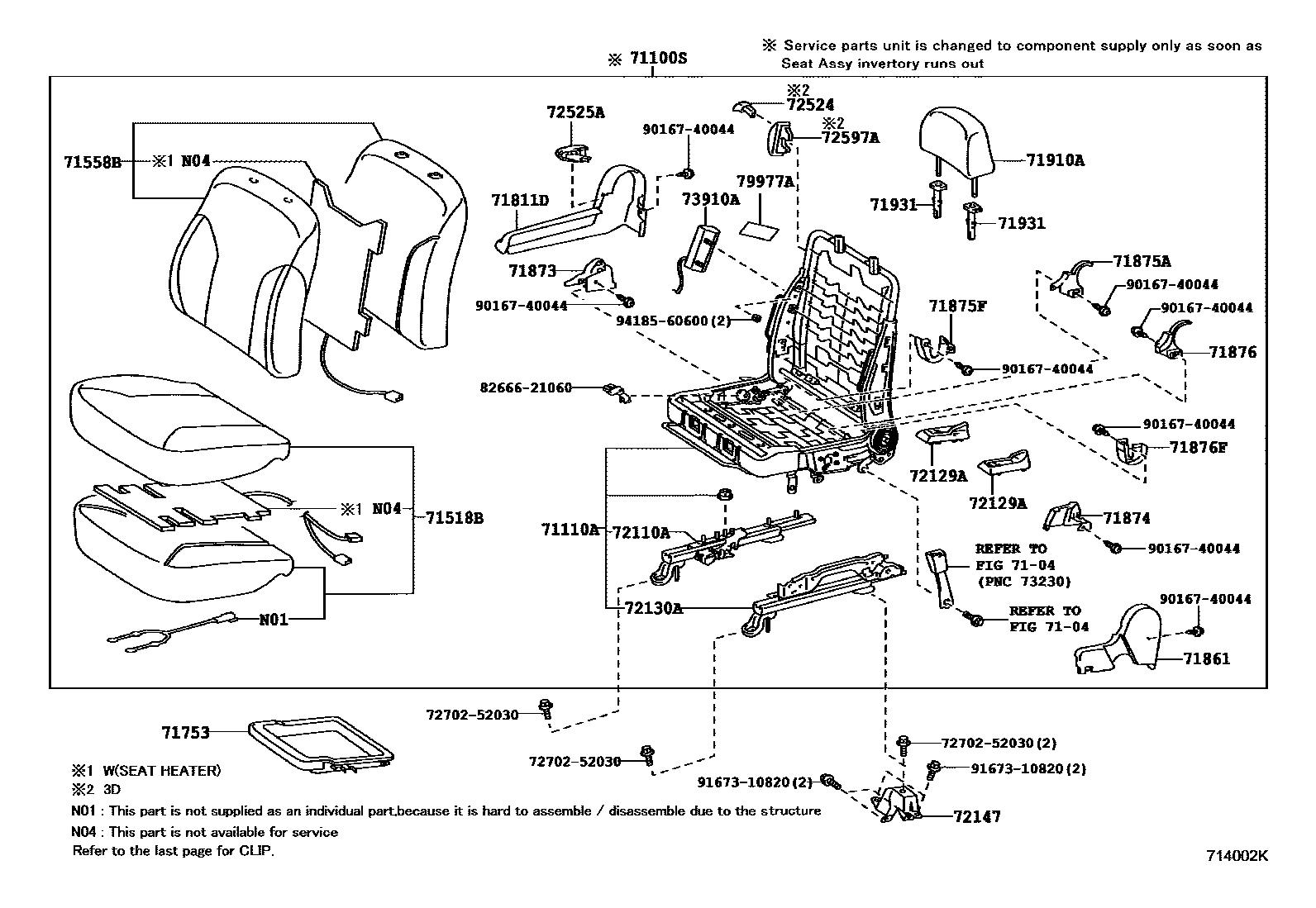

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 714002K — 前排座椅和座椅滑轨 — 714002K (200508 – 200809)

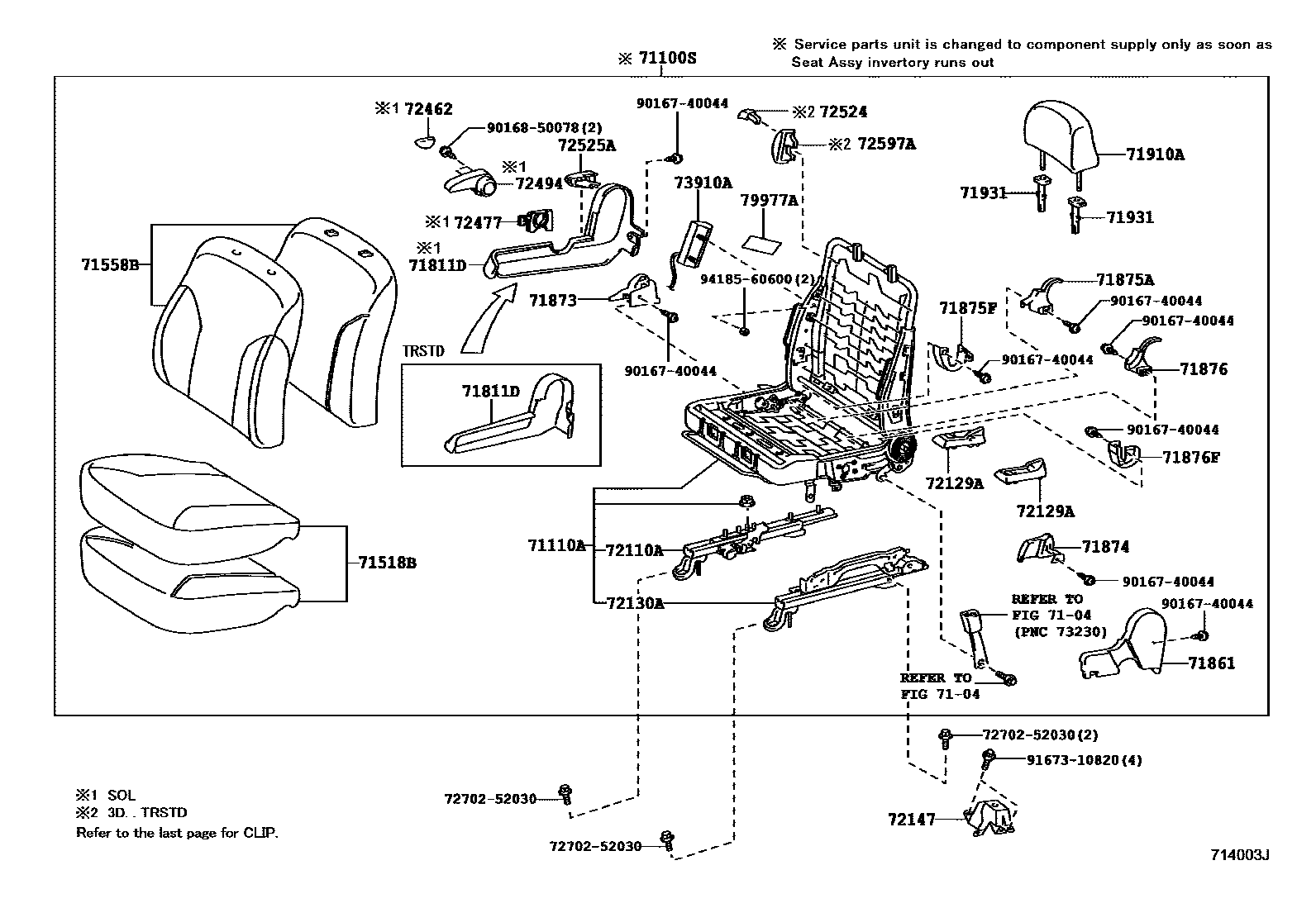

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 714003J — 前排座椅和座椅滑轨 — 714003J (200508 – 200809)

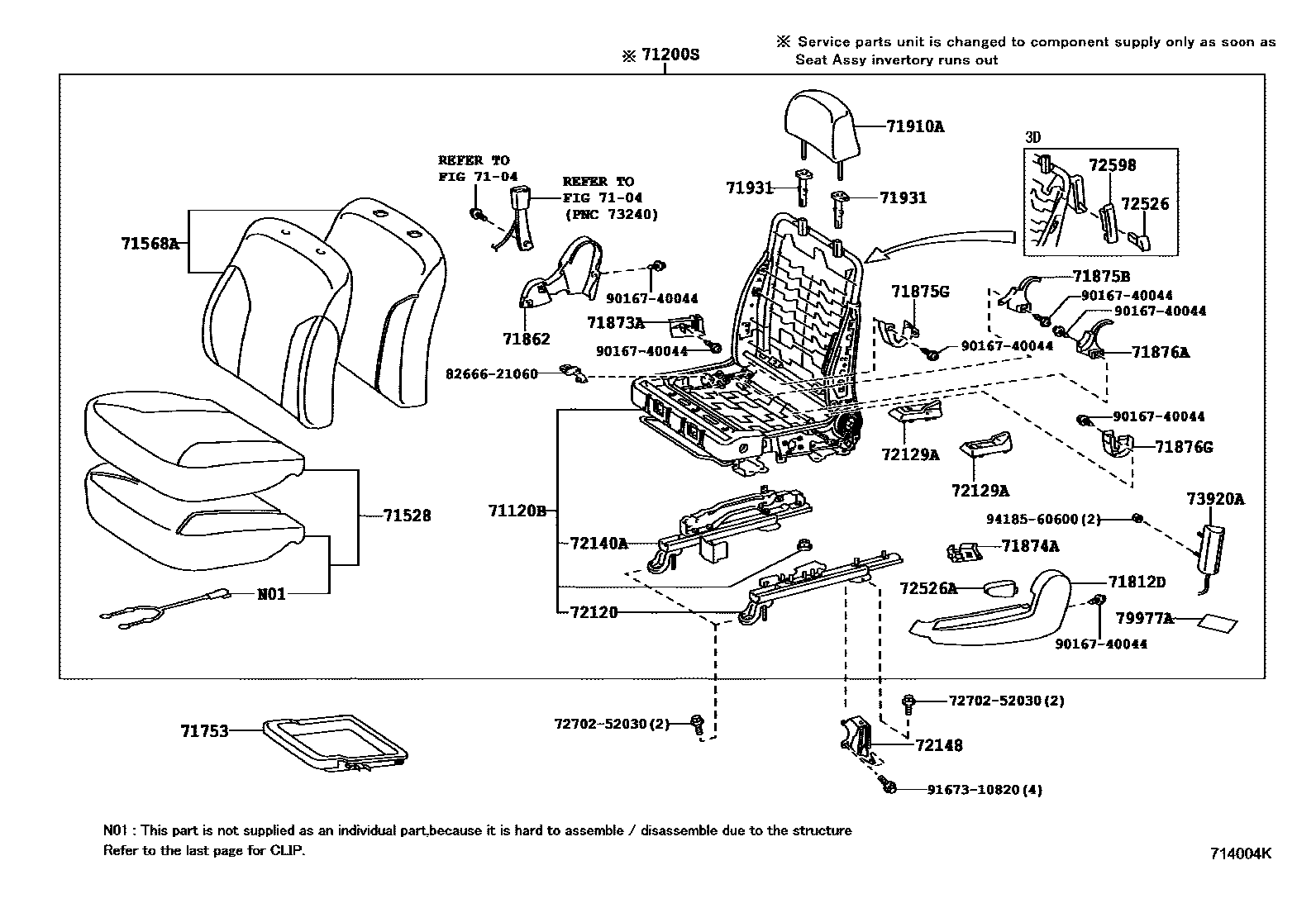

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 714004K — 前排座椅和座椅滑轨 — 714004K (200508 – 200809)

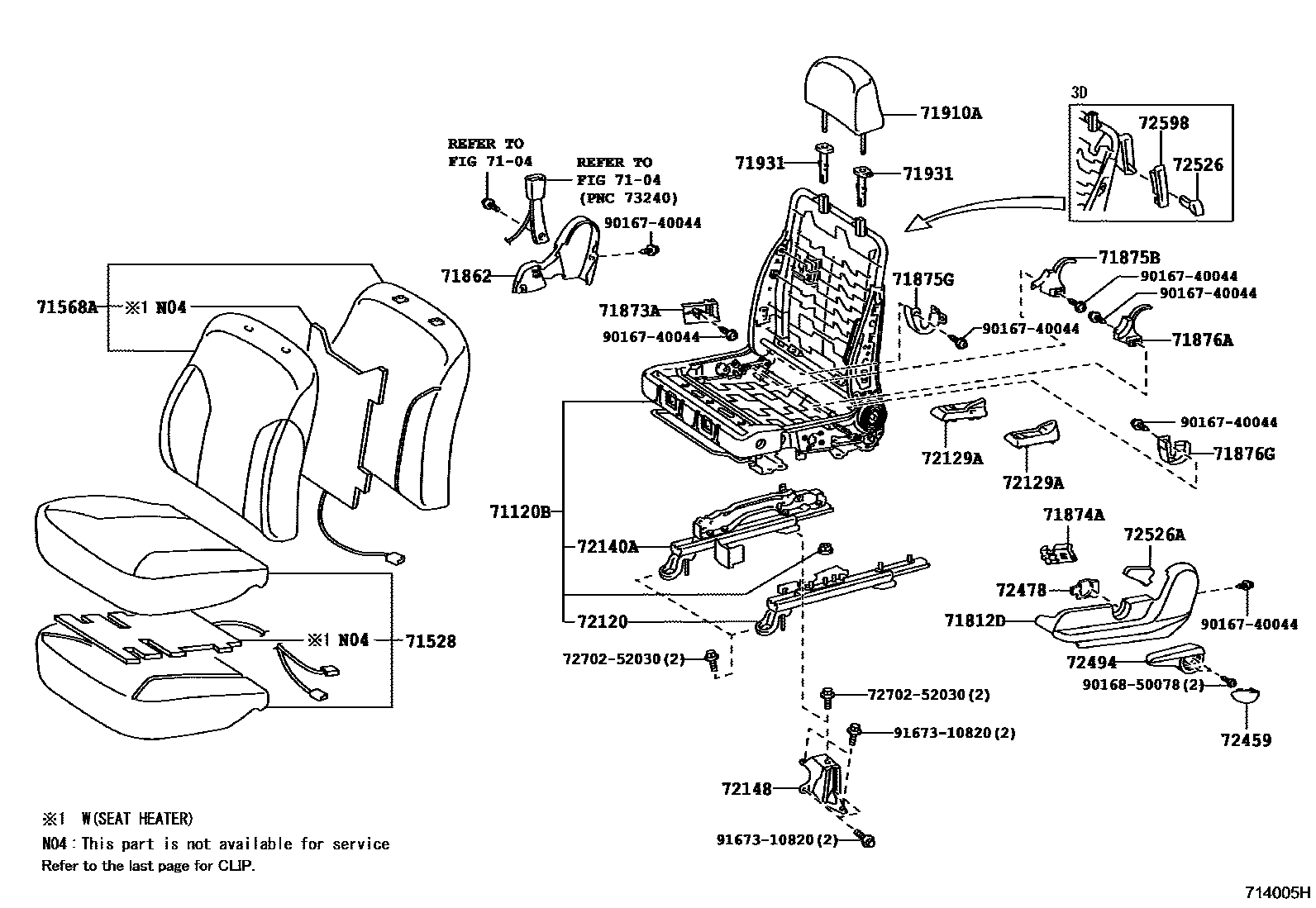

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 714005H — 前排座椅和座椅滑轨 — 714005H (200508 – 200809)

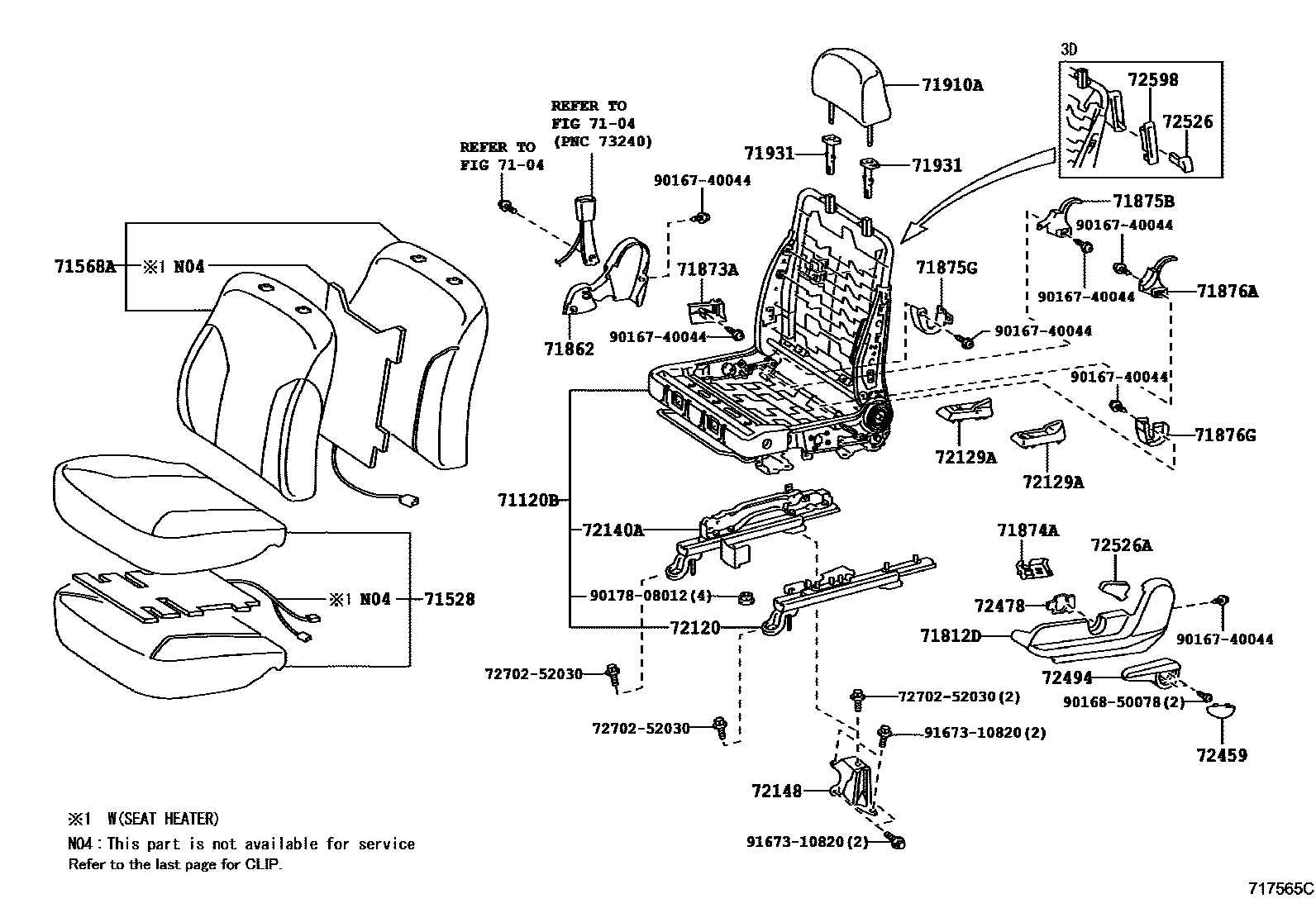

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717565C — 前排座椅和座椅滑轨 — 717565C (200808 – 999999)

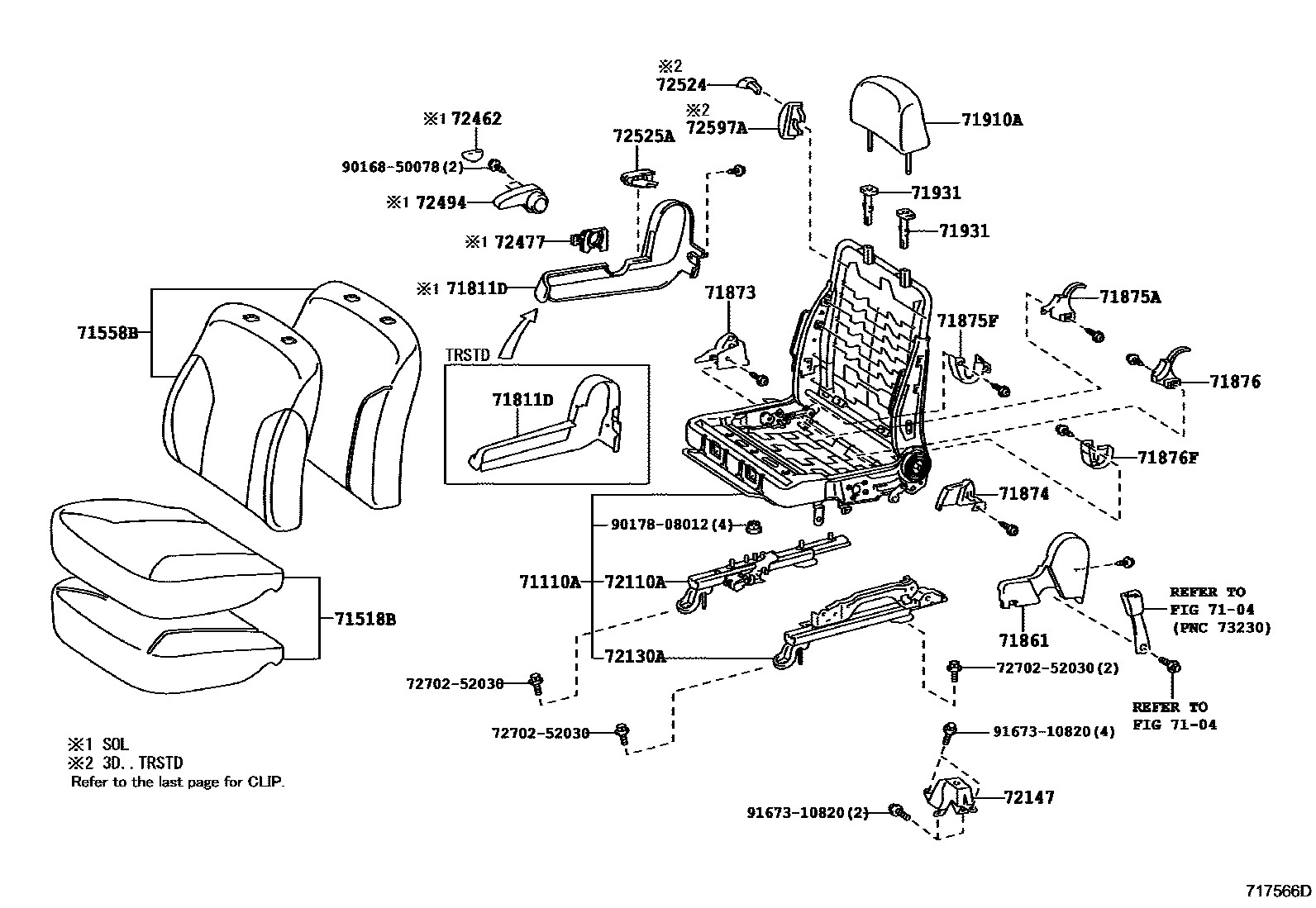

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717566D — 前排座椅和座椅滑轨 — 717566D (200808 – 999999)

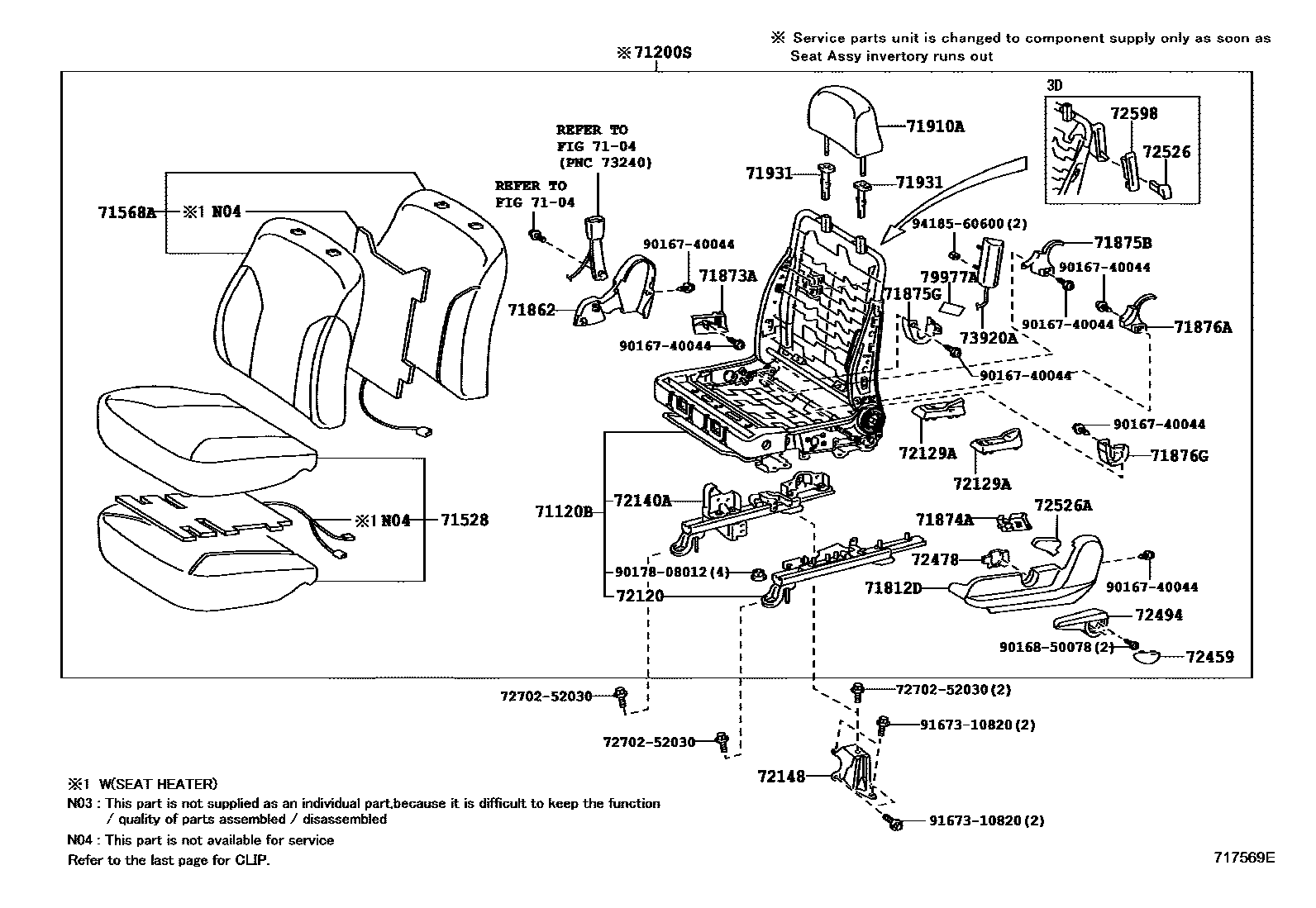

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717569E — 前排座椅和座椅滑轨 — 717569E (200808 – 999999)

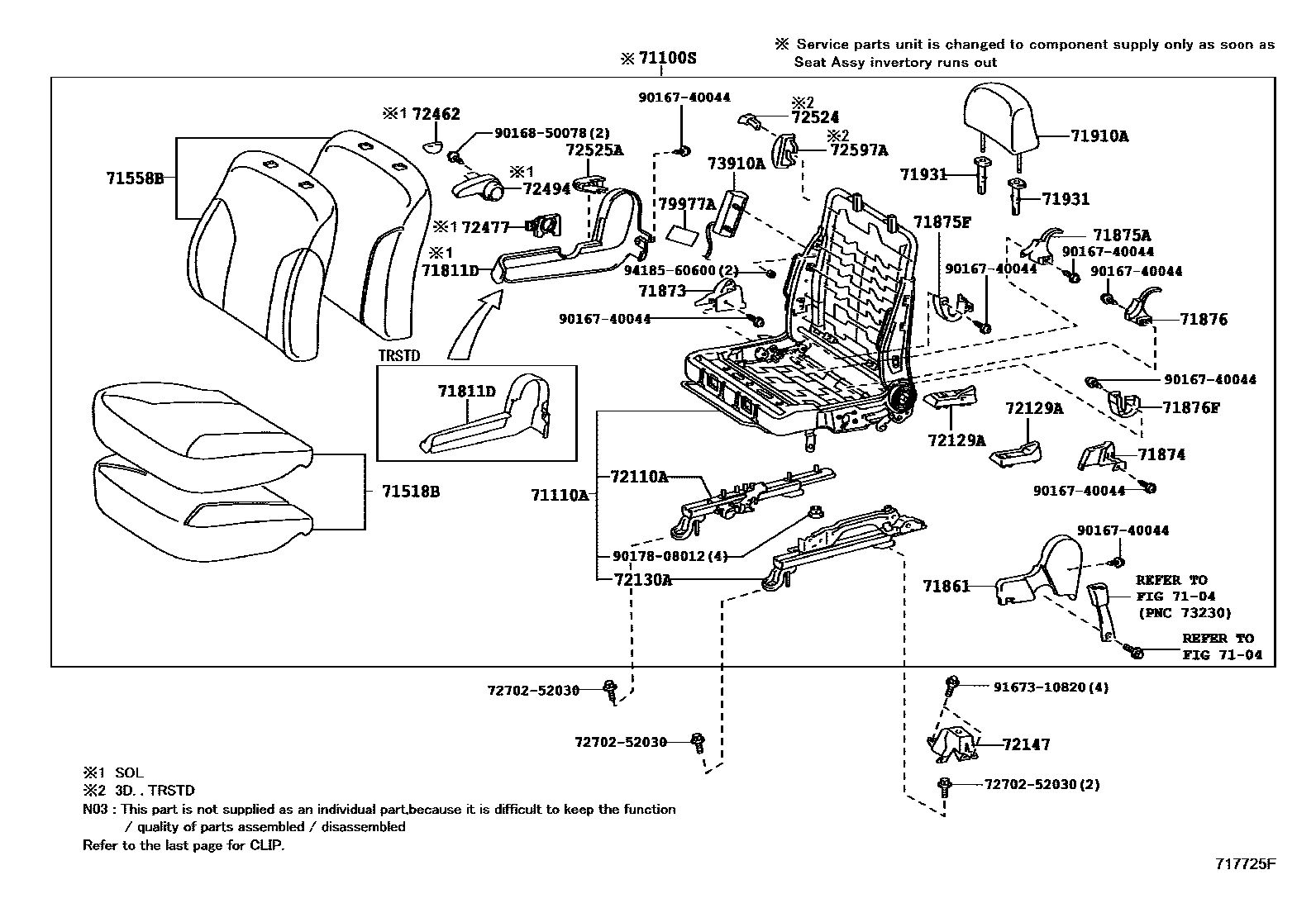

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717725F — 前排座椅和座椅滑轨 — 717725F (200808 – 999999)

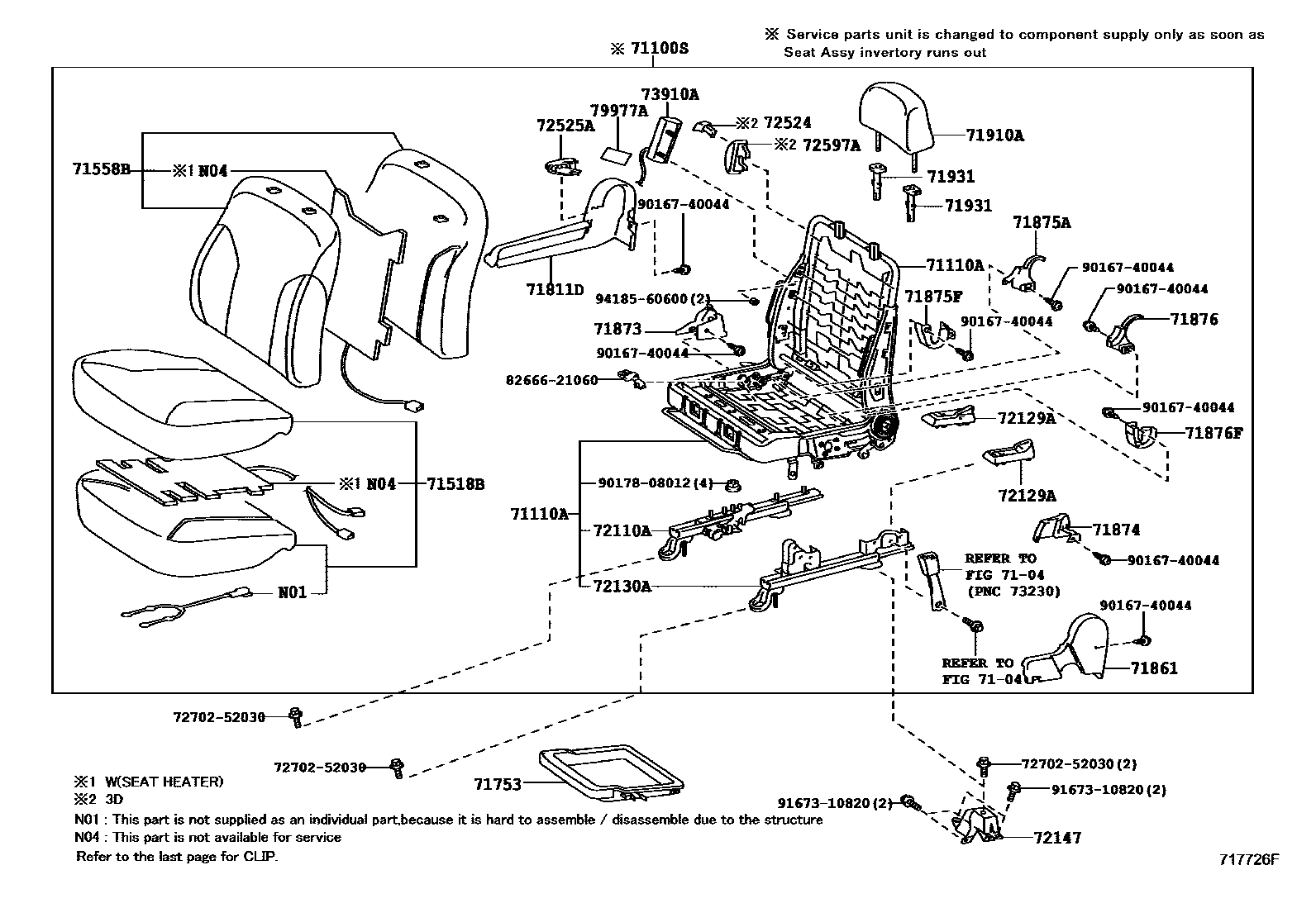

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717726F — 前排座椅和座椅滑轨 — 717726F (200808 – 999999)

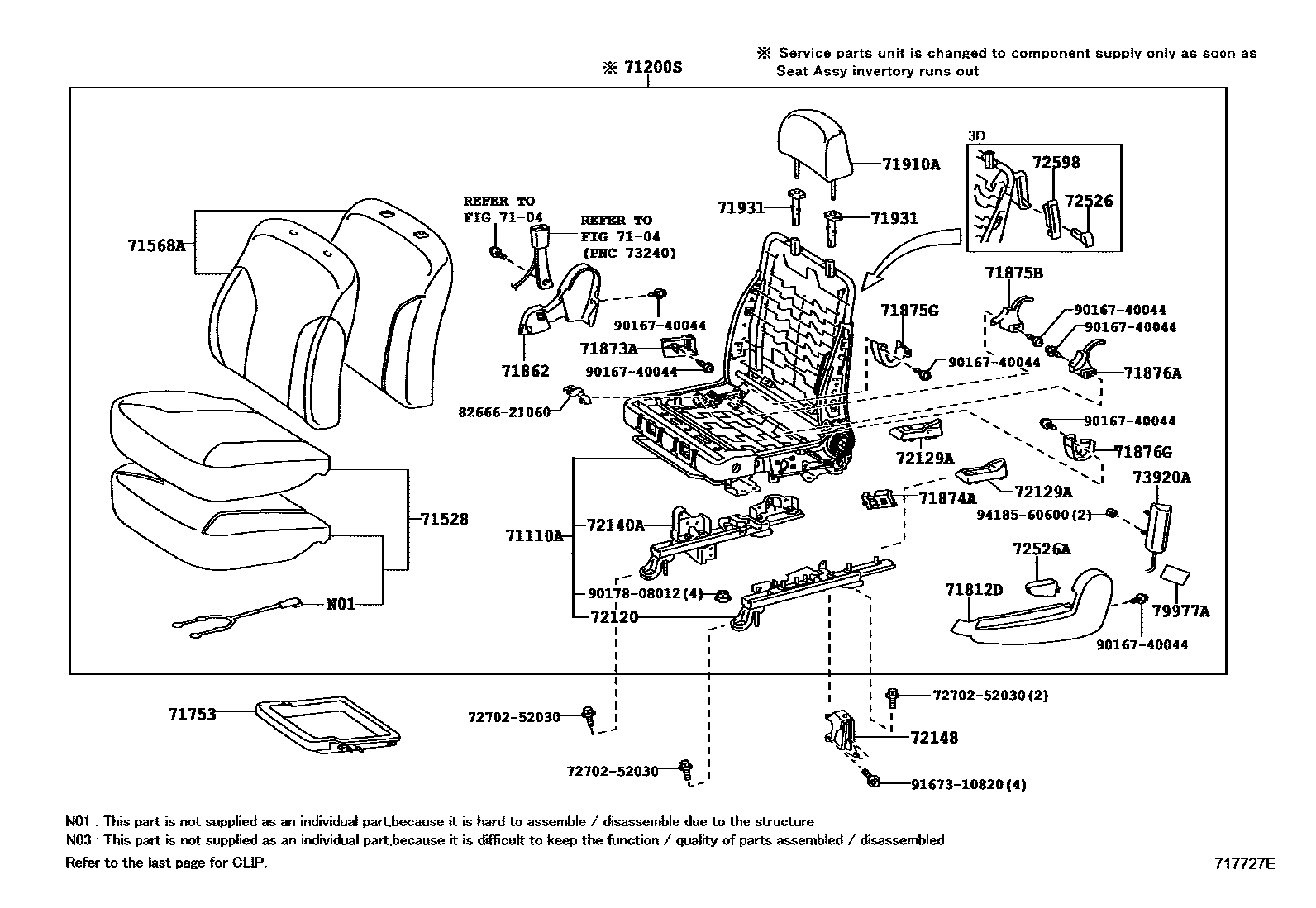

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717727E — 前排座椅和座椅滑轨 — 717727E (200808 – 999999)

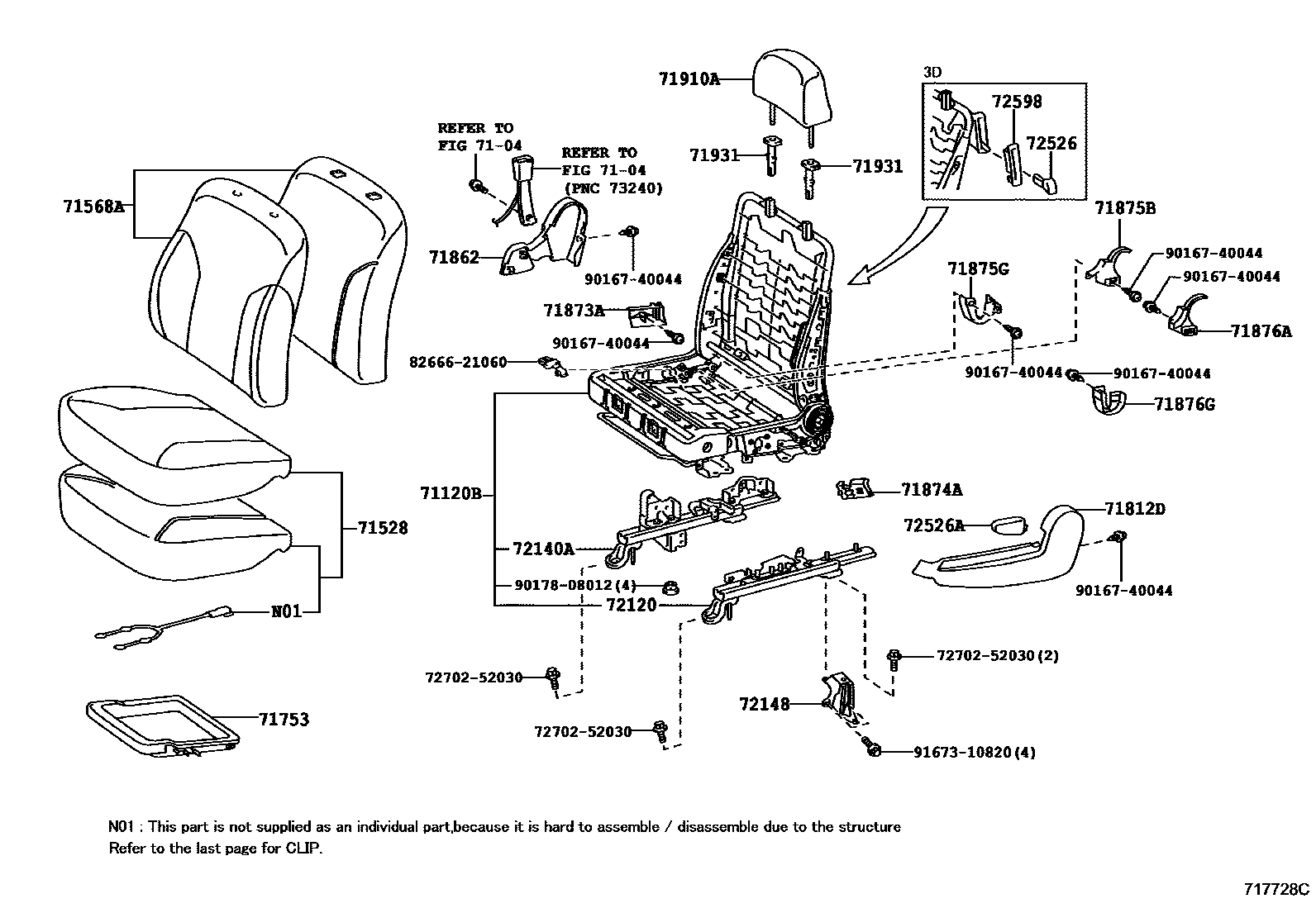

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717728C — 前排座椅和座椅滑轨 — 717728C (200808 – 999999)

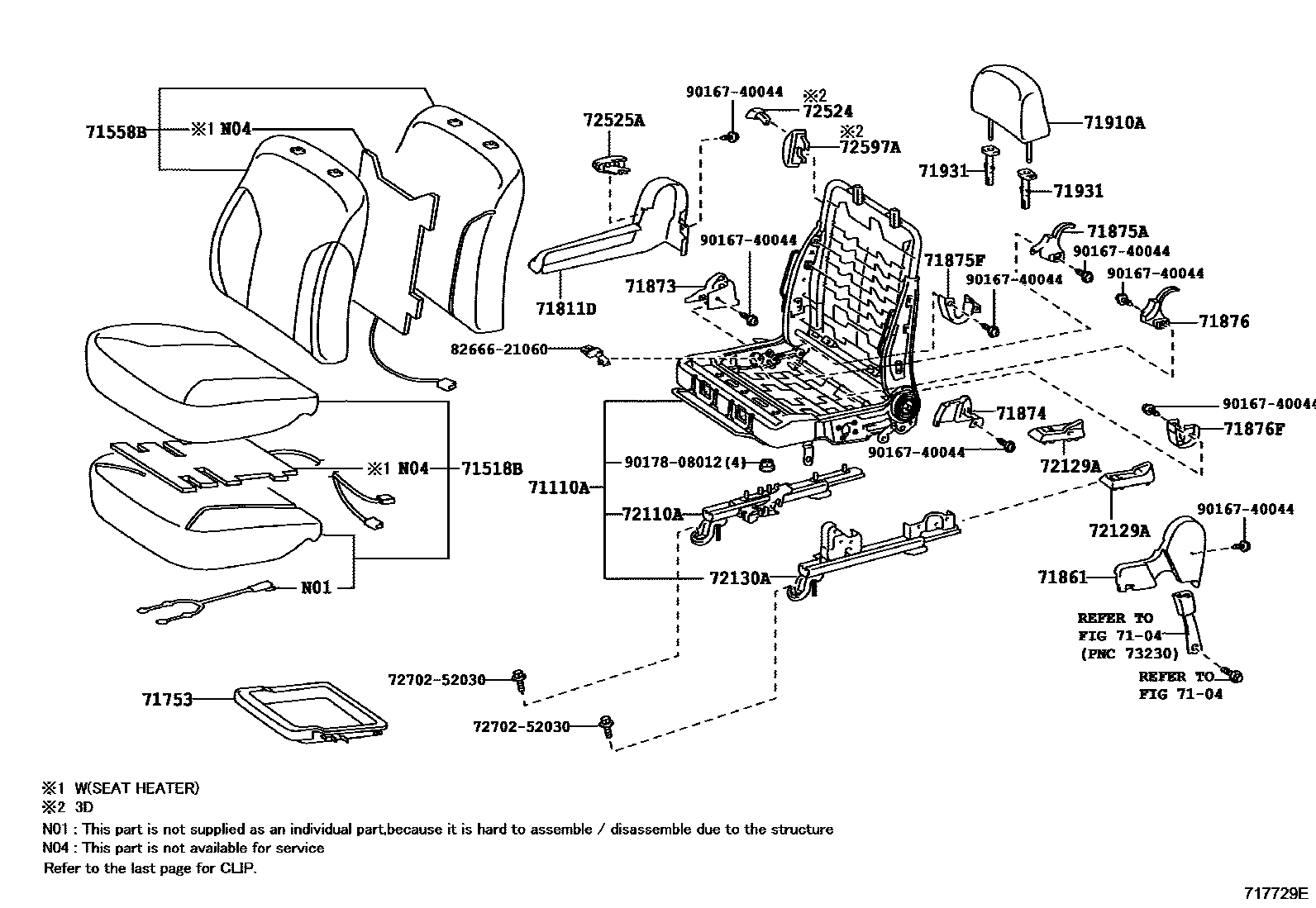

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 717729E — 前排座椅和座椅滑轨 — 717729E (200808 – 999999)

Toyota YARIS 前排座椅和座椅滑轨 EPC diagram — 718166A — 前排座椅和座椅滑轨 — 718166A (200508 – 999999)

PNC and OE references

PNC	Part name	OE numbers
71110A	Front right seat (with adjuster) frame assembly	71110-52190 · 71110-52200 · 71110-52202 · 71110-52220 · 71110-52260 · 71110-52270 · 71110-52320 · 71110-52490 · 71110-52491 · 71110-52500 · 71110-52510 · 71110-52511 · 71110-52520 · 71110-52610 · 71110-52620 · 71110-52630 · 71110-52631 · 71110-52640 · 71110-52641 · 71110-52650 · 71110-52651
71120B	Front left seat (with adjuster) frame assembly	71120-52130 · 71120-52140 · 71120-52142 · 71120-52190 · 71120-52210 · 71120-52220 · 71120-52230 · 71120-52590 · 71120-52591 · 71120-52600 · 71120-52610 · 71120-52611 · 71120-52620 · 71120-52740 · 71120-52750 · 71120-52751 · 71120-52760 · 71120-52770 · 71120-52771 · 71120-52780 · 71120-52781
71753	Front seat bottom bracket	71753-52030
72110A	Front right seat outer slide rail assembly	72110-52020 · 72110-52021 · 72110-52070 · 72110-52080 · 72110-52081 · 72110-52140
72120	Front left seat outer slide rail assembly	72120-52050 · 72120-52051 · 72120-52070 · 72120-52071 · 72120-52072 · 72120-52150 · 72120-52160
72129A	No. 2 seat slide rail lower rail ring protective cover	72129-52030
72130A	Front right seat inner slide rail assembly	72130-52100 · 72130-52101 · 72130-52102 · 72130-52130 · 72130-52131 · 72130-52132 · 72130-52170 · 72130-52171 · 72130-52172 · 72130-52230 · 72130-52250 · 72130-52270
72140A	Front left seat inner slide rail assembly	72140-52060 · 72140-52061 · 72140-52062 · 72140-52070 · 72140-52071 · 72140-52072 · 72140-52140 · 72140-52160 · 72140-52162 · 72140-52260 · 72140-52270
72147	Front right seat inner slide rail rear lower bracket	72147-52020
72148	Front left seat inner slide rail rear lower bracket	72148-52010
72477	Height adjuster spacer	72477-58010
72478	height adjuster bushing	72478-60010
73910A	Front right seat airbag assembly	73910-52060 · 73910-52150
73920A	Front left seat airbag assembly	73920-52060 · 73920-52150
79977A	Seat back felt pad	79977-52070
