Toyota YARIS Heating & Air Conditioning - Compressor — Figure 8719

Toyota YARIS EPC diagram 8719, Heating & Air Conditioning - Compressor, with 3 images and 8 PNC and OE references.

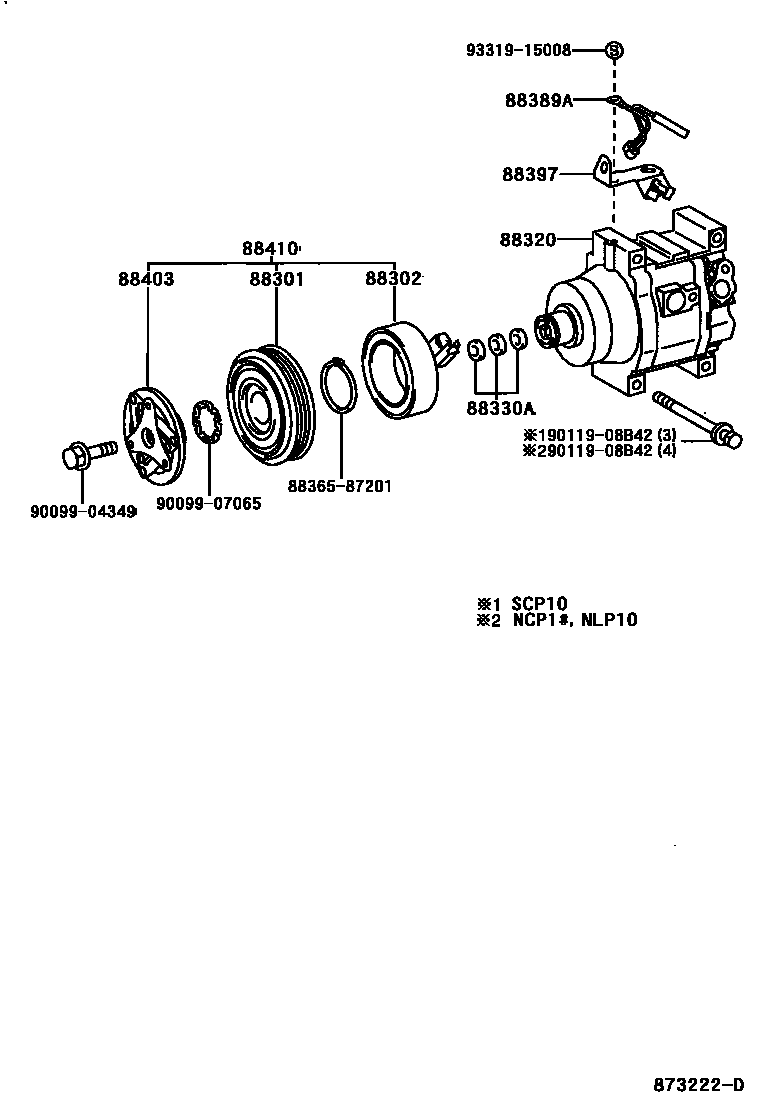

Toyota YARIS Heating & Air Conditioning - Compressor EPC diagram — 873222D
Heating & Air Conditioning - Compressor — 873222D (199901 – 200212)

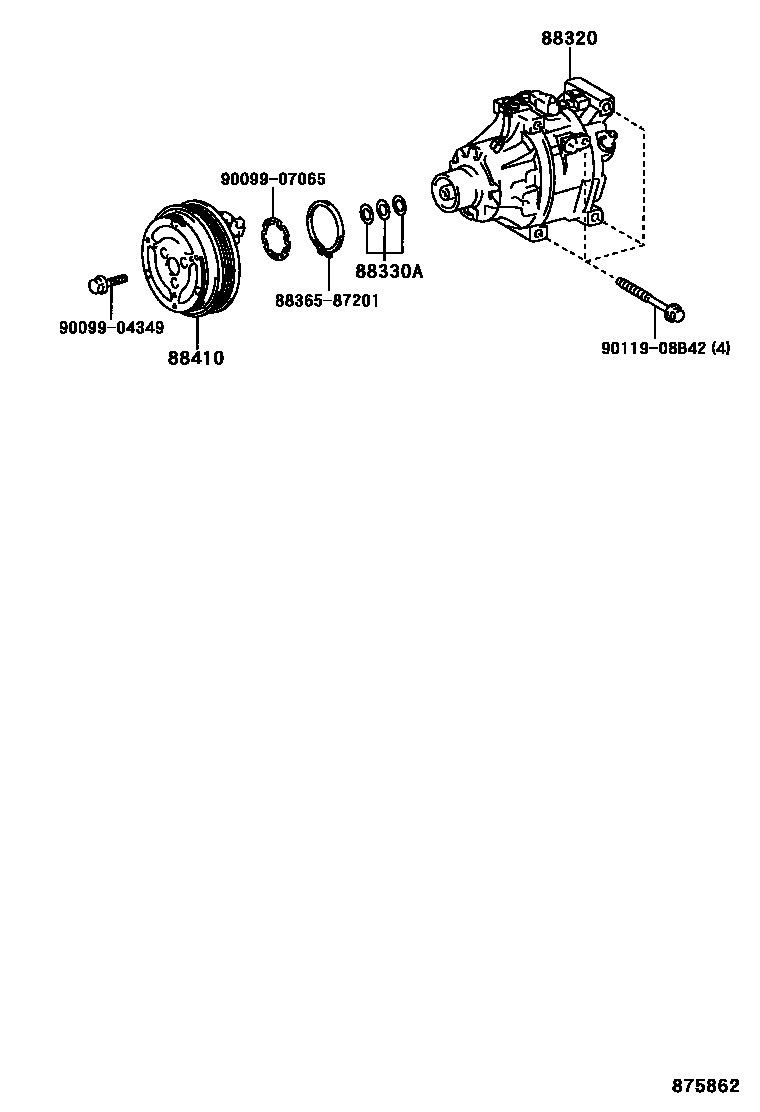

Toyota YARIS Heating & Air Conditioning - Compressor EPC diagram — 875862
Heating & Air Conditioning - Compressor — 875862 (200212 – 999999)

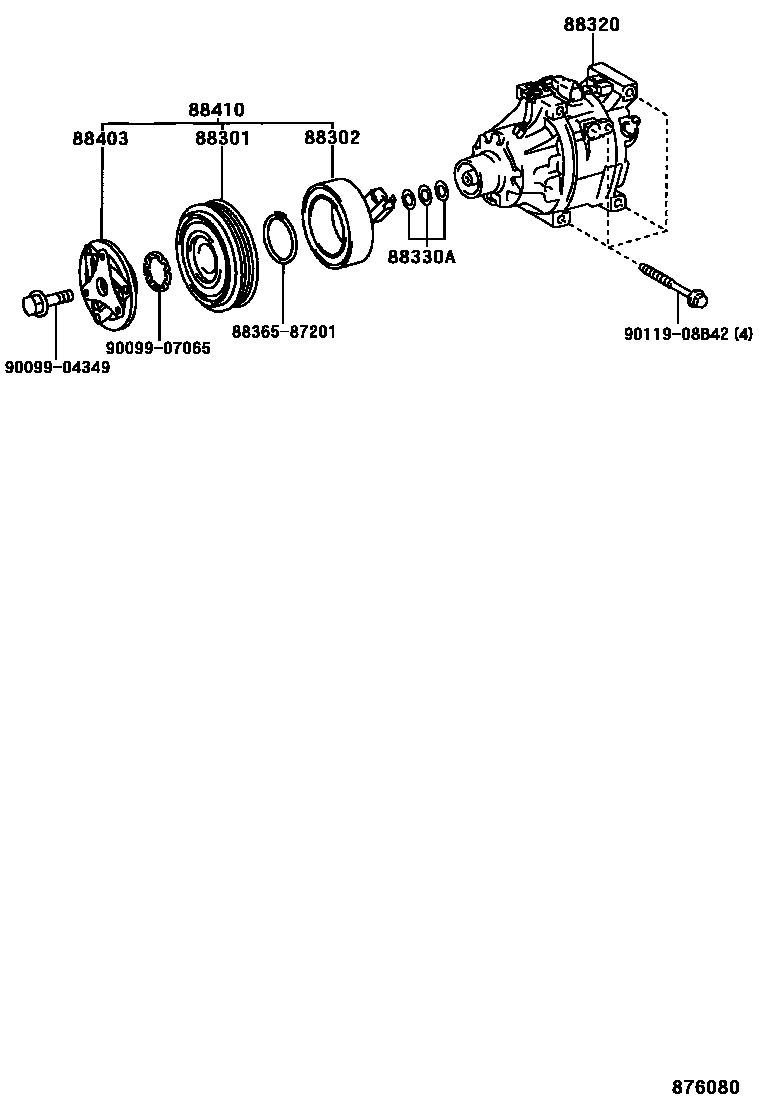

Toyota YARIS Heating & Air Conditioning - Compressor EPC diagram — 876080
Heating & Air Conditioning - Compressor — 876080 (200212 – 999999)

PNC and OE references

PNCPart nameOE numbers
88301Electromagnetic clutch rotor sub-assembly88412-52010 · 88412-52020 · 88412-52030 · 88412-52060 · 88412-52070 · 88412-52080 · 88412-52090
88302Electromagnetic clutch stator sub-assembly88411-16070 · 88411-1A050
88320Cooler Compressor Assembly88320-52010 · 88320-52080 · 88320-52090 · 88320-52120 · 88320-52160 · 88320-52340 · 88320-52400
88330AWasher (for electromagnetic clutch)88335-14020
88389ACompressor wiring harness88389-10020 · 88389-52010 · 88389-52020
88397Sensor clip88397-52010 · 88397-52020
88403Electromagnetic clutch hub sub-assembly88403-16020 · 88403-1A020
88410Magnetic Clutch Assembly88410-2B260 · 88410-2B280 · 88410-52010 · 88410-52020 · 88410-52030 · 88410-52070 · 88410-52080 · 88410-52090 · 88410-52100 · 88410-52160 · 88410-52171 · 88410-52240 · 88410-52250
