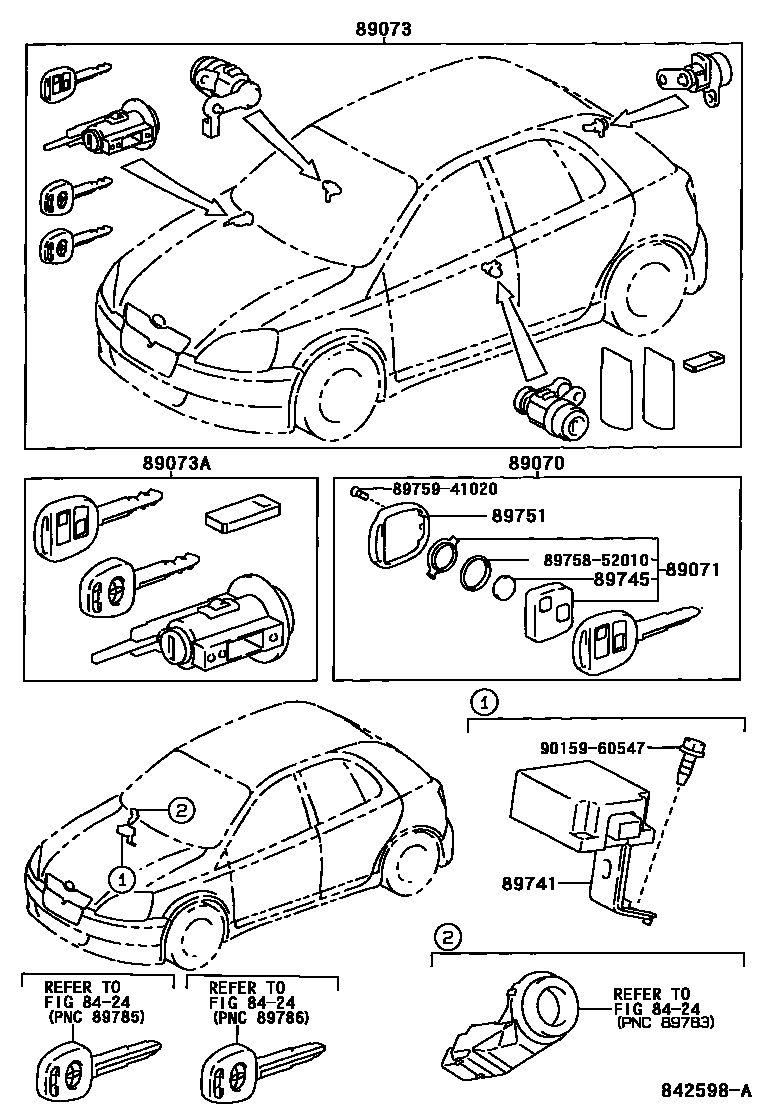

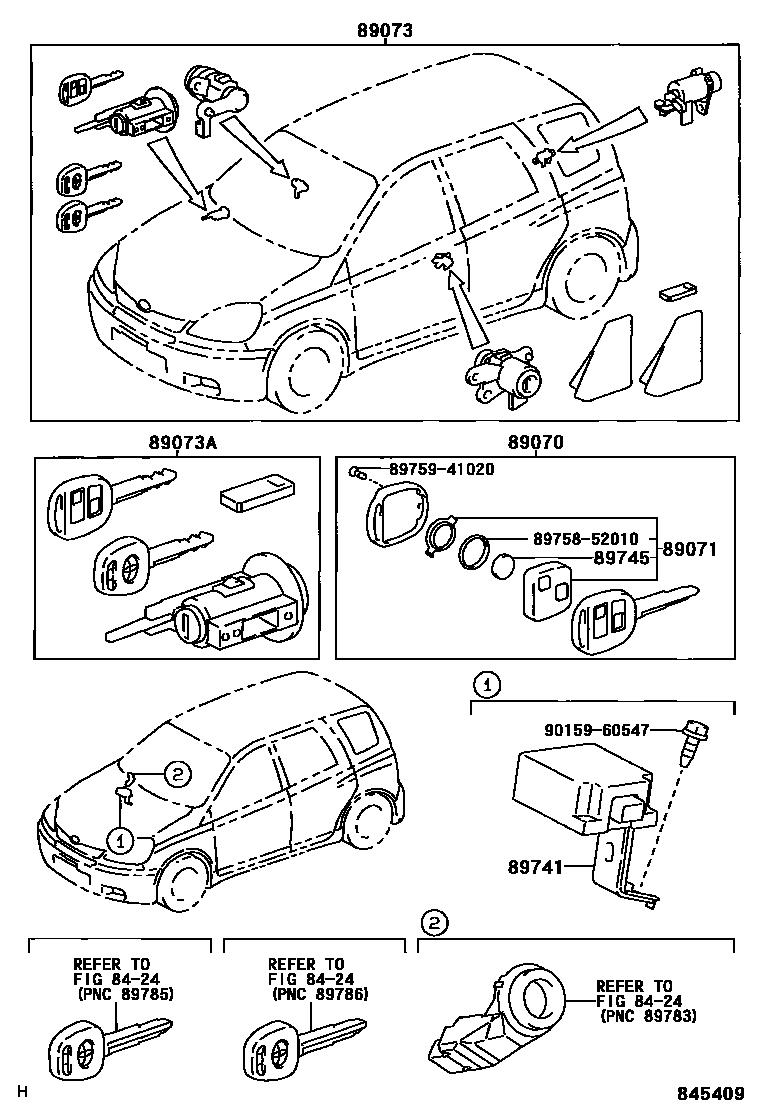

Toyota YARIS 遥控门锁 — Figure 8420
Toyota YARIS EPC diagram 8420, 遥控门锁, with 2 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89070 | Remote key assembly | 89070-47101 · 89070-47160 · 89070-52080 · 89070-52081 · 89070-52090 · 89070-52100 · 89070-52110 · 89070-52150 · 89070-52160 |
| 89071 | Remote key sub-assembly module assembly | 89071-52020 · 89071-52021 · 89071-52030 |
| 89073 | Lock cylinder assembly with transmitter housing (without module) | 69005-52880 · 89073-52060 · 89073-52061 · 89073-52062 · 89073-52070 · 89073-52071 · 89073-52080 · 89073-52081 · 89073-52091 · 89073-52130 · 89073-52131 · 89073-52140 · 89073-52141 · 89073-52360 · 89073-52361 · 89073-52362 · 89073-52460 · 89073-52470 · 89073-52490 |
| 89073A | Ignition lock cylinder assembly with transmitter housing (internal toothed key) | 89073-52010 · 89073-52011 · 89073-52030 · 89073-52040 · 89073-52110 · 89073-52120 · 89073-52350 · 89073-52351 · 89073-52430 · 89073-52440 · 89073-52450 |
| 89741 | door control receiver | 89741-52020 · 89741-52021 · 89741-52040 |
| 89745 | Transmitter battery | 89745-52010 |
| 89751 | Transmitter housing cover | 89751-20010 · 89751-20020 |
