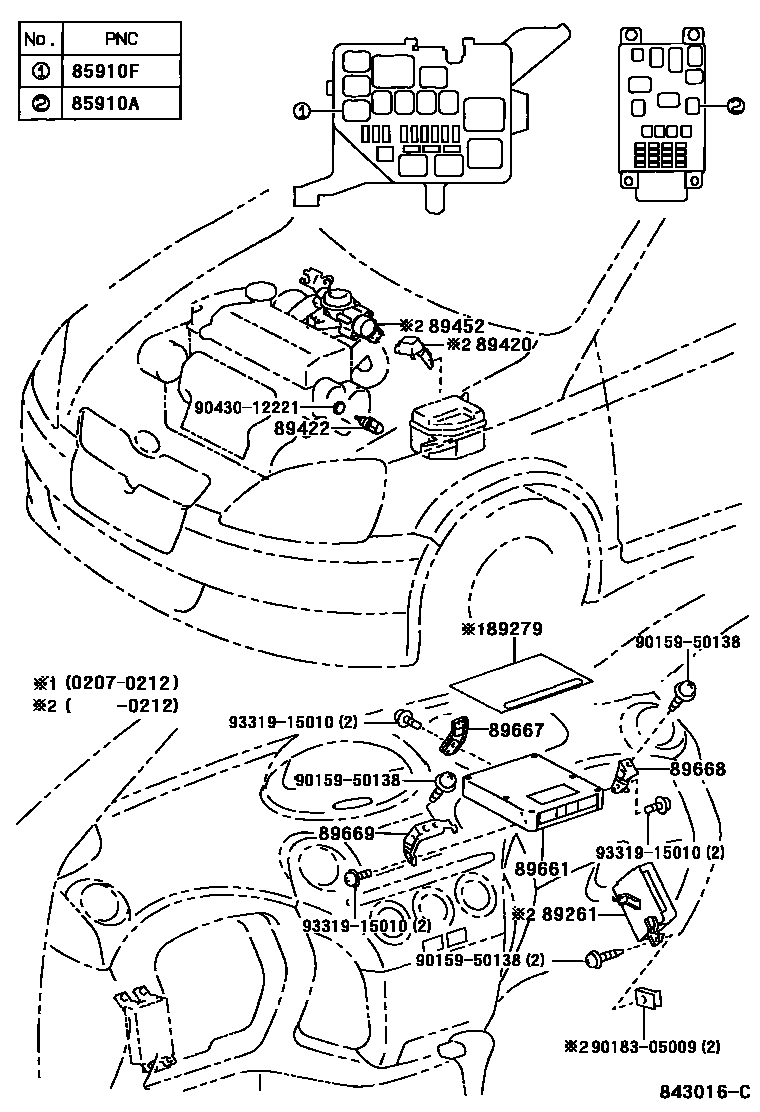

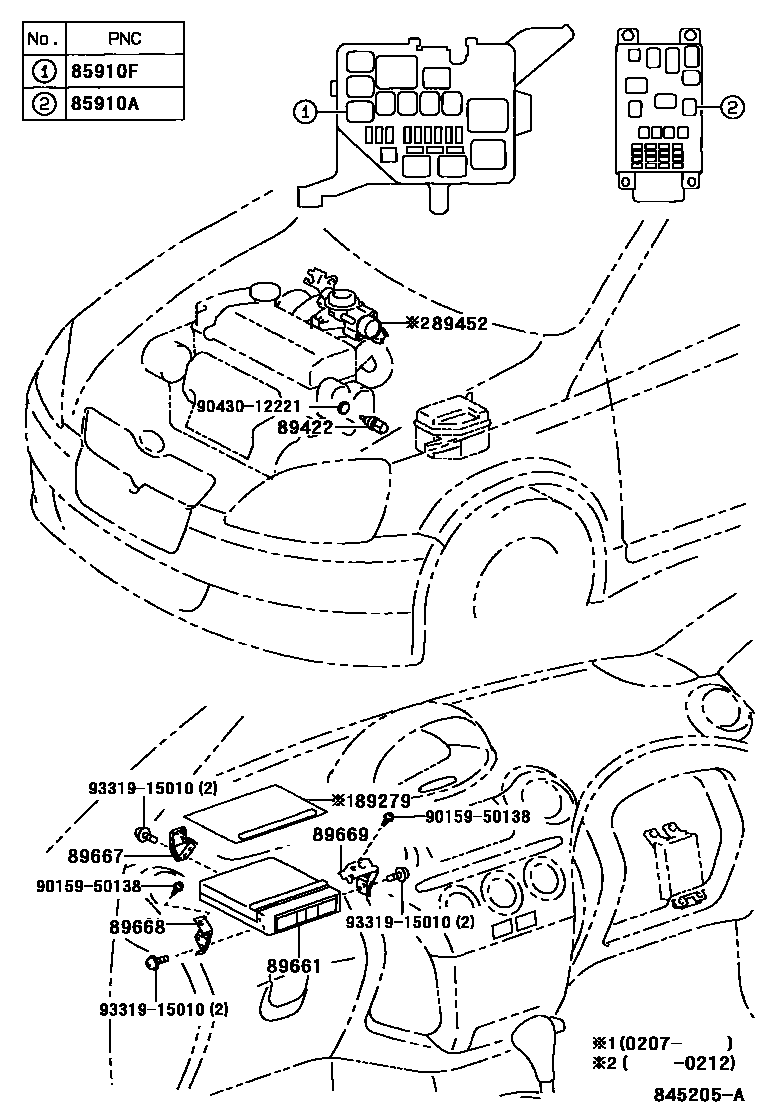

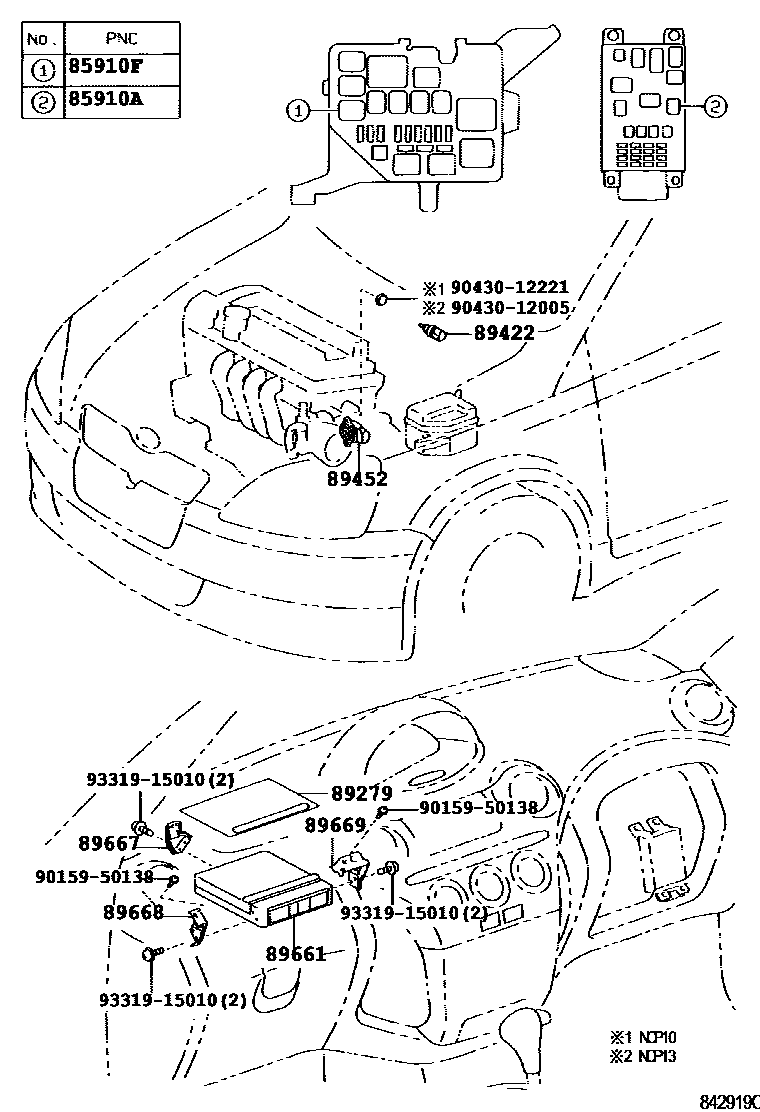

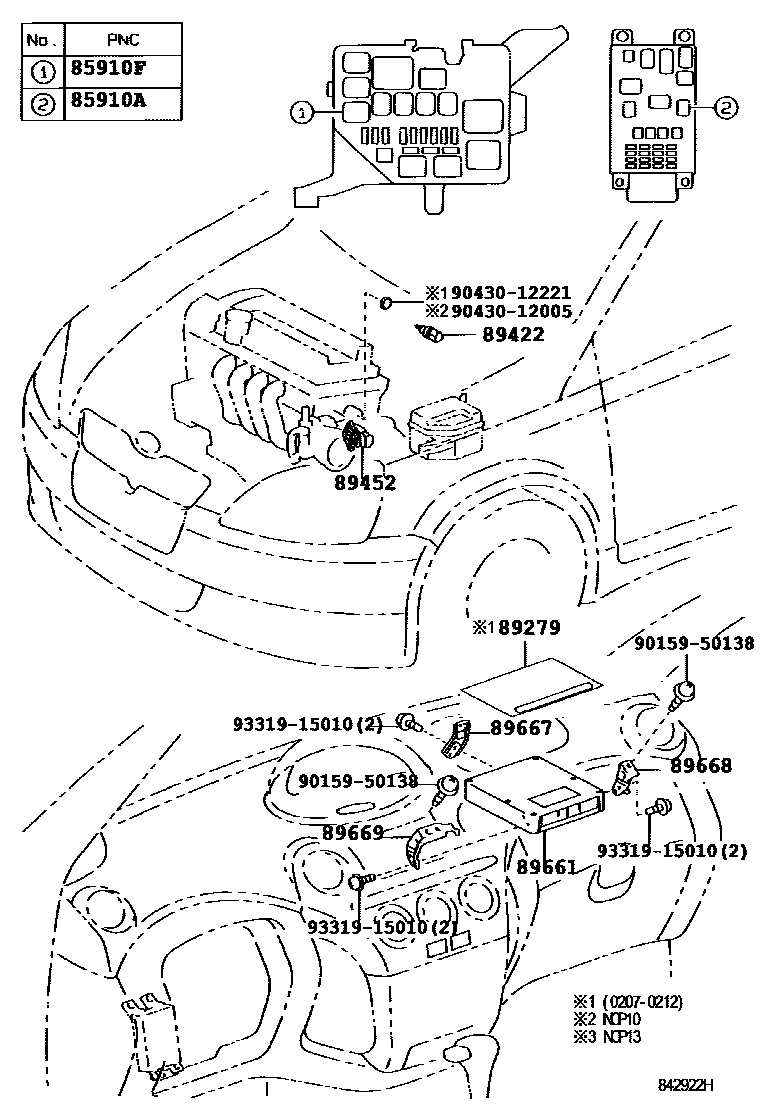

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02012 · 90987-02027 |
| 85910F | ECU relay (for EFI) | 90987-02012 · 90987-02022 |
| 89261 | Engine stop and start ECU | 89261-52010 |
| 89279 | Engine control ECU cover | 89279-52040 · 89279-52100 |
| 89420 | Vacuum sensor assembly | 89420-52010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-16010 · 89422-22030 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 · 89452-52010 · 89452-52011 |
| 89661 | Engine control ECU | 89661-52060 · 89661-52062 · 89661-52063 · 89661-52064 · 89661-52065 · 89661-52070 · 89661-52072 · 89661-52073 · 89661-52074 · 89661-52075 · 89661-52080 · 89661-52081 · 89661-52082 · 89661-52090 · 89661-52091 · 89661-52092 · 89661-52100 · 89661-52101 · 89661-52102 · 89661-52130 · 89661-52131 · 89661-52132 · 89661-52140 · 89661-52141 · 89661-52142 · 89661-52180 · 89661-52230 · 89661-52240 · 89661-52540 · 89661-52542 · 89661-52543 · 89661-52544 · 89661-52545 · 89661-52560 · 89661-52562 · 89661-52563 · 89661-52564 · 89661-52565 · 89661-52830 · 89661-52832 · 89661-52833 · 89661-5C020 |
| 89667 | Engine control ECU bracket | 89667-52010 · 89667-52020 · 89667-52120 |
| 89668 | No. 2 engine control ECU bracket | 89668-52010 · 89668-52020 · 89668-52120 · 89668-52130 |
| 89669 | No. 3 engine control ECU bracket | 89669-52010 · 89669-52020 · 89669-52070 · 89669-52080 |
