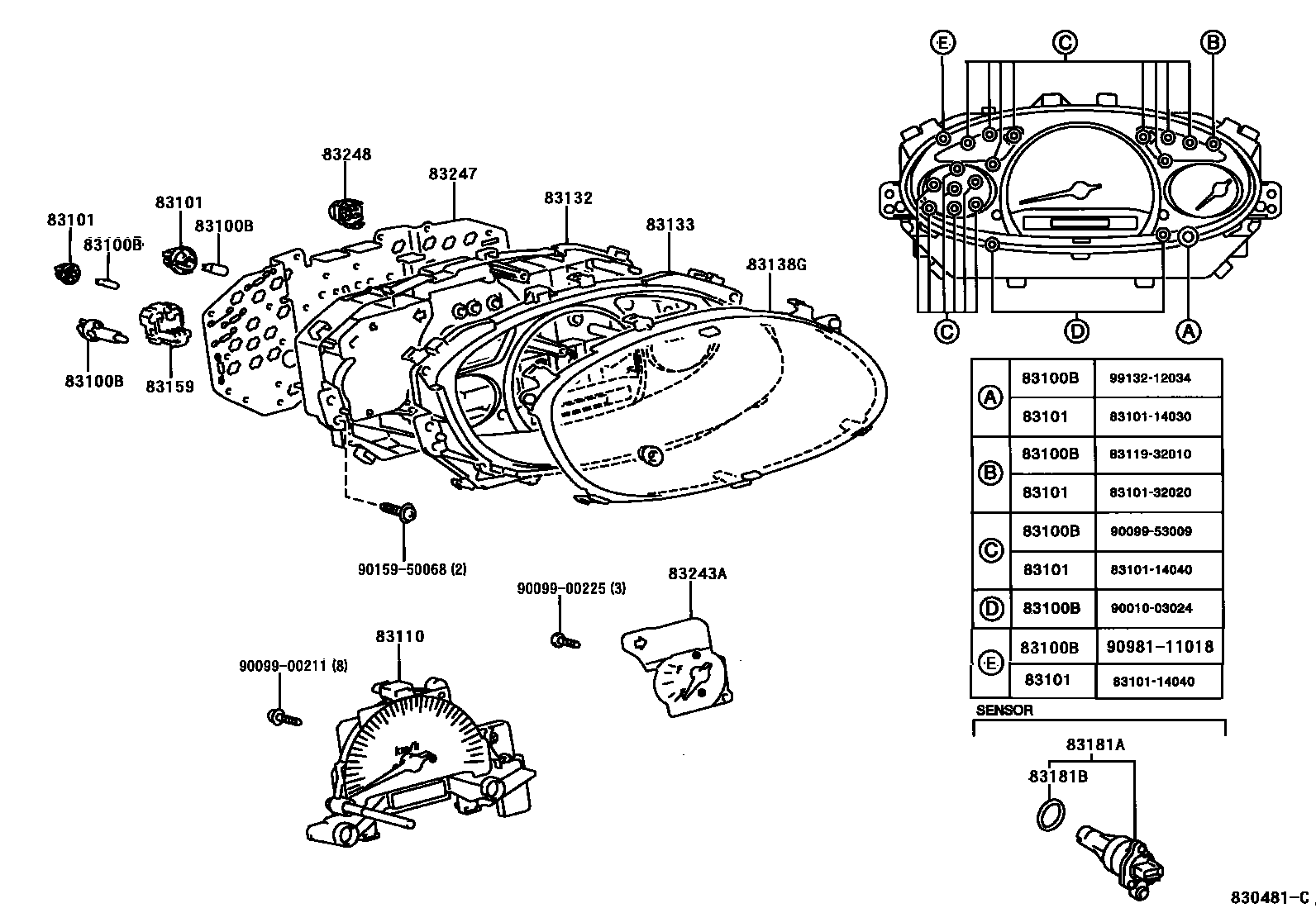

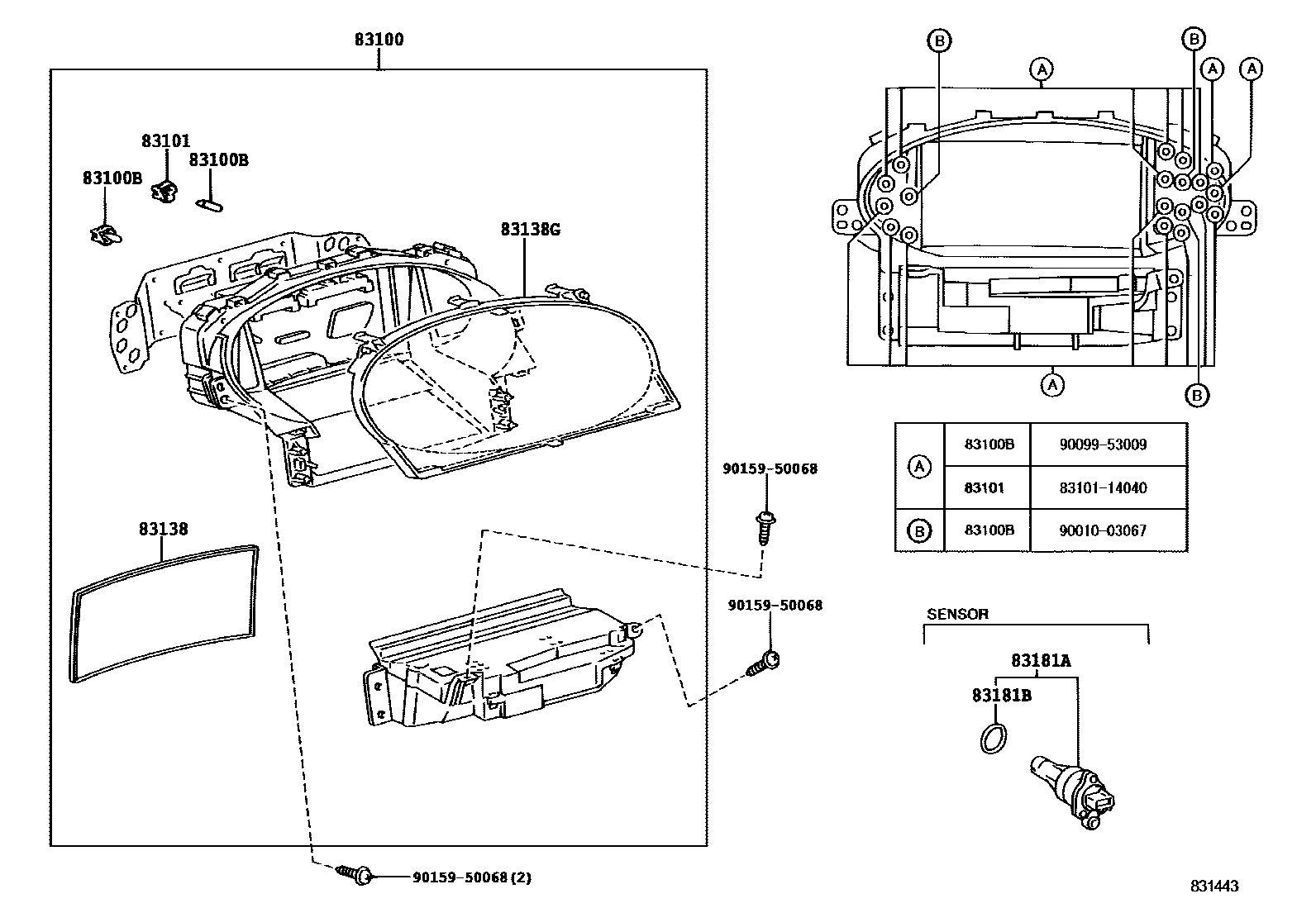

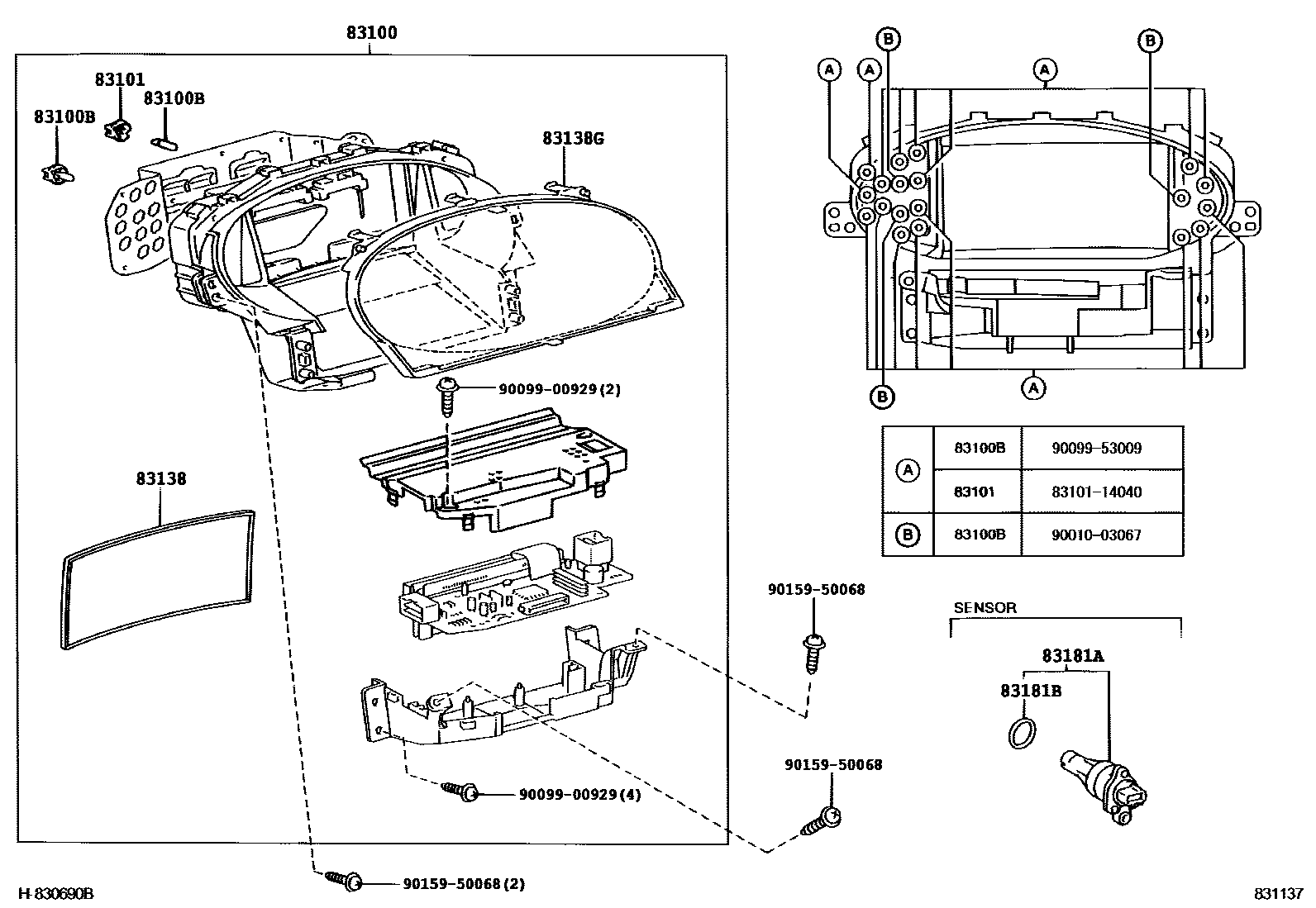

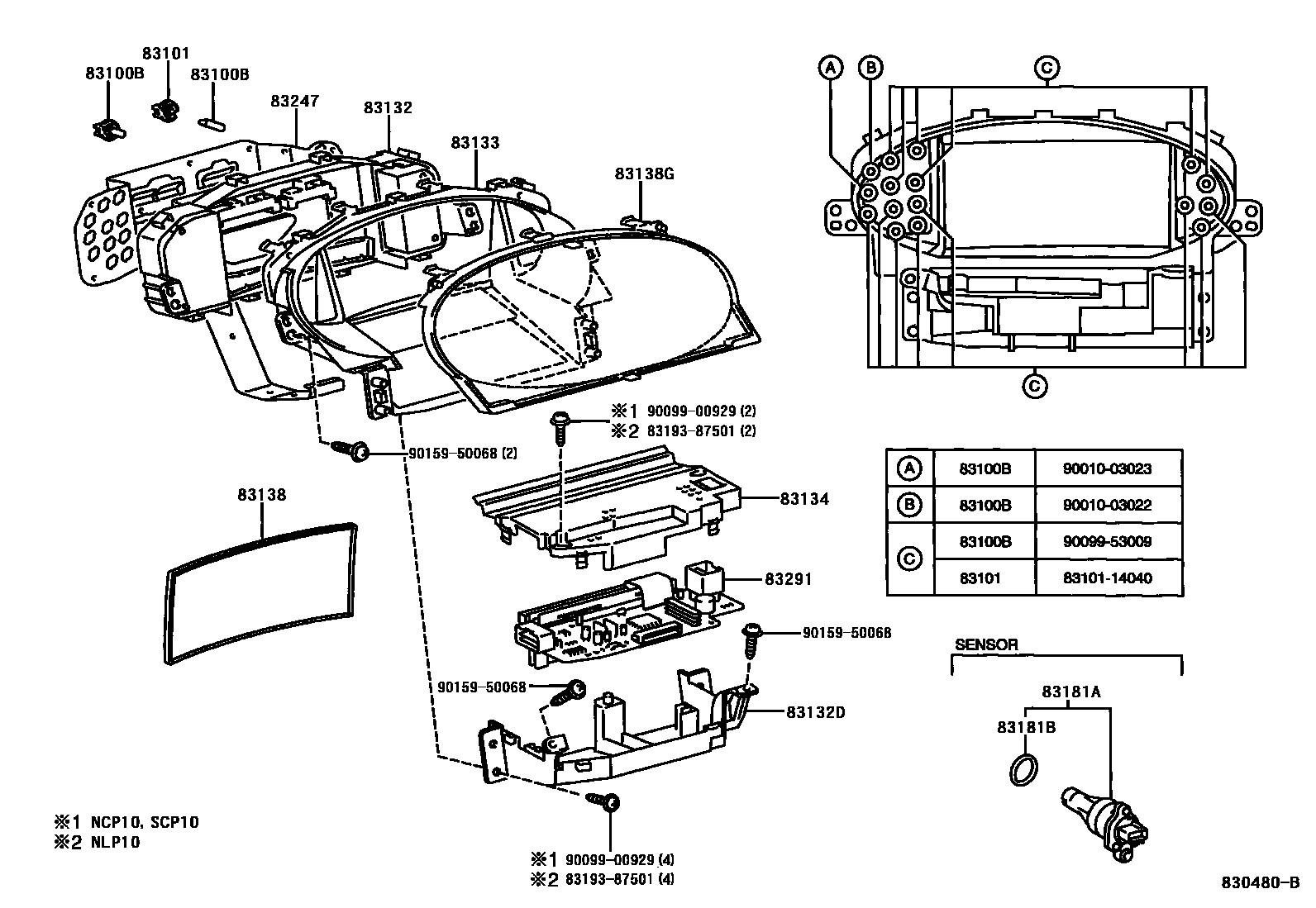

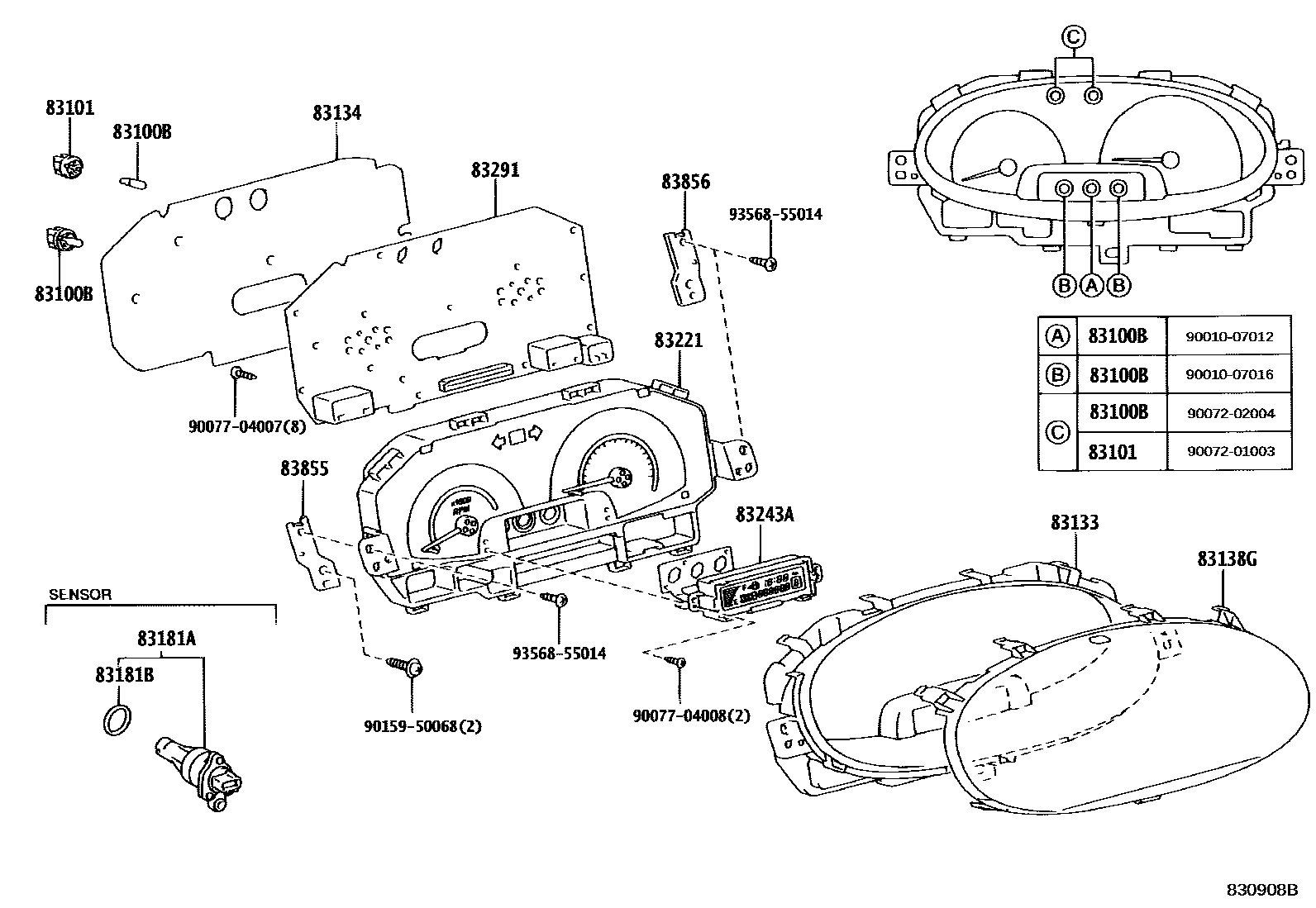

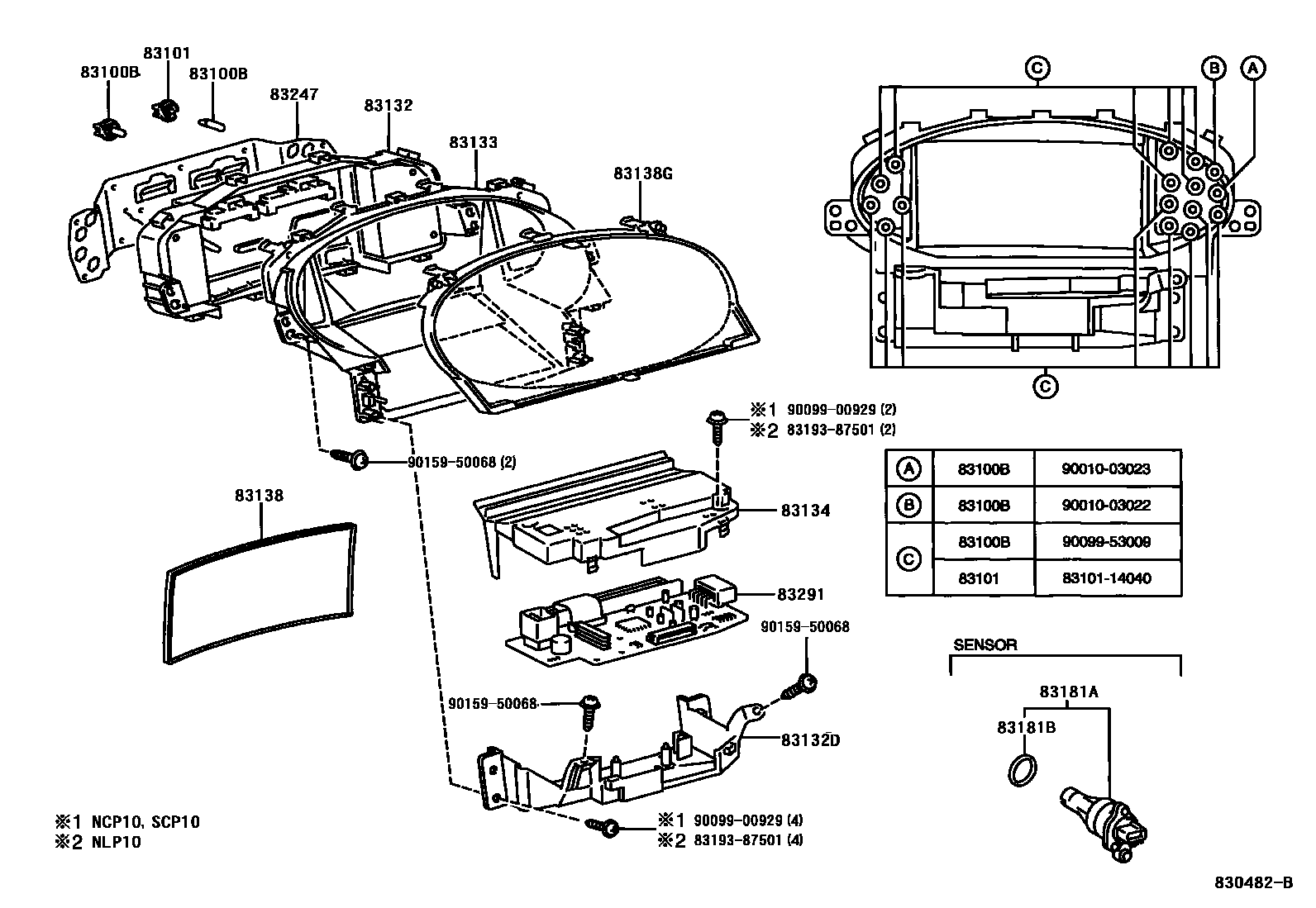

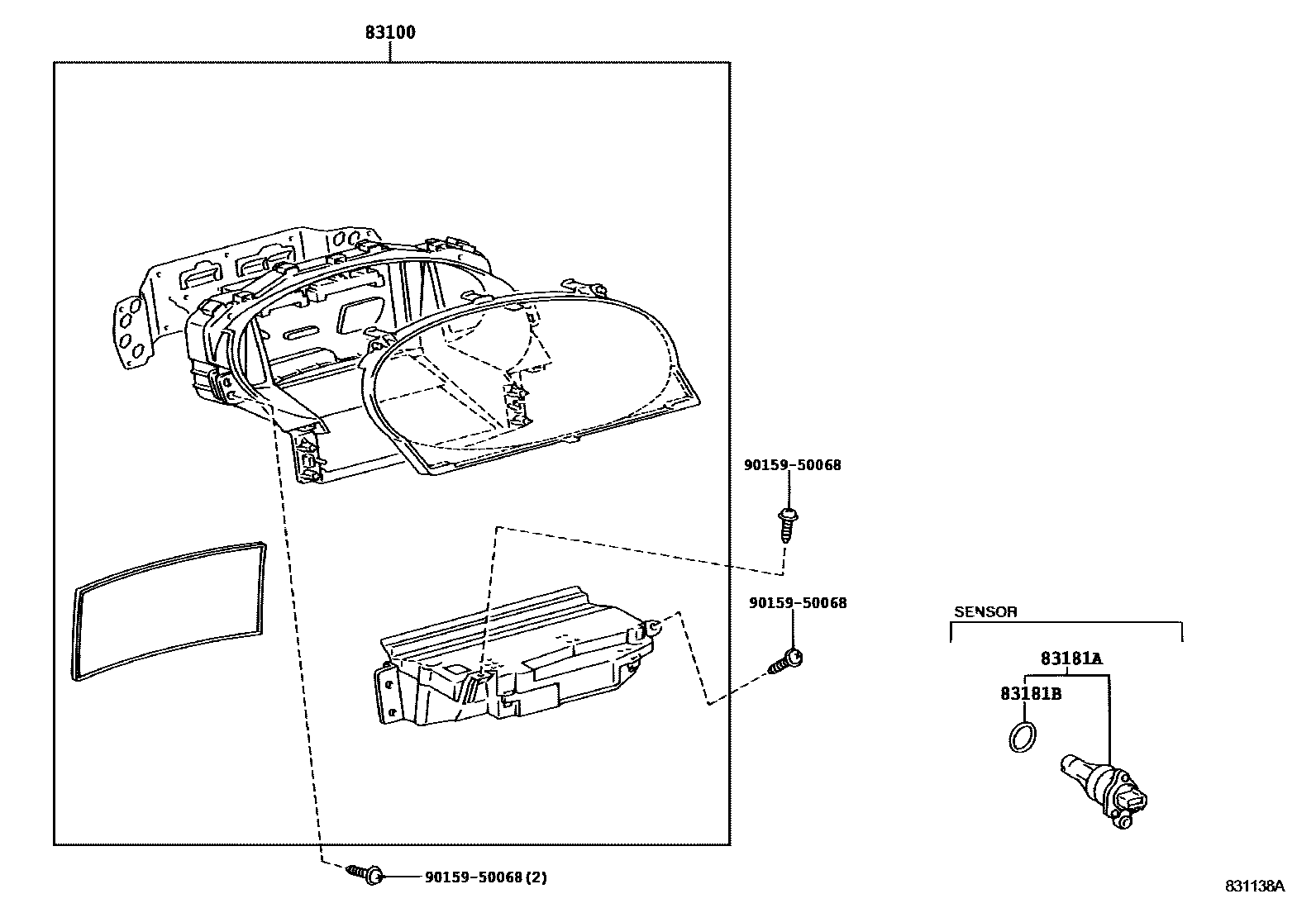

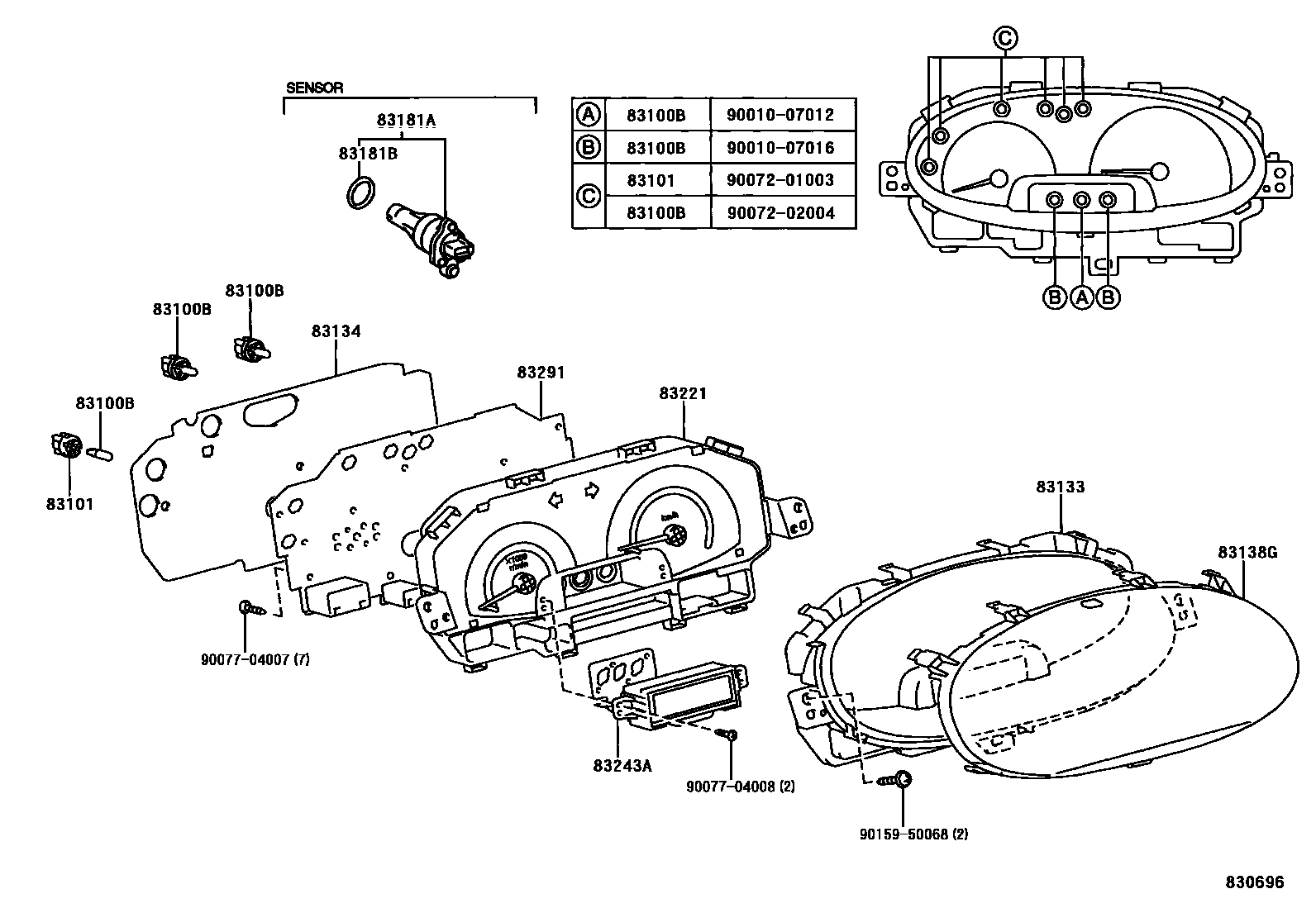

Toyota YARIS 仪表 — Figure 8301
Toyota YARIS EPC diagram 8301, 仪表, with 9 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-0D420 · 83800-0D421 · 83800-0D430 · 83800-0D440 |
| 83100B | Combination instrument bulb No. 1 | 83119-32010 · 90010-03022 · 90010-03023 · 90010-03024 · 90010-03067 · 90010-07012 · 90010-07016 · 90072-02004 · 90099-53009 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-32020 · 90072-01003 |
| 83110 | Speedometer assembly | 83220-52010 · 83220-52020 |
| 83132 | Instrument cluster housing | 83841-52040 · 83841-52120 · 83841-52130 · 83841-52480 · 83841-52640 · 83841-52650 |
| 83132D | Instrument combination housing No. 2 | 83842-52100 · 83842-52120 |
| 83133 | Combined instrument panel No. 1 | 83811-52040 · 83811-52100 · 83811-52120 · 83811-52260 |
| 83134 | Combination instrument cover No. 1 | 83821-52100 · 83821-52120 · 83821-52270 · 83821-5C530 |
| 83138 | speedometer glass | 83852-0D020 · 83852-52110 |
| 83138G | Instrument cluster glass | 83852-0D010 · 83852-52040 · 83852-52120 · 83852-52130 · 83852-52340 · 83852-52480 · 83852-52610 · 83852-52620 · 83852-52640 · 83852-52650 |
| 83159 | No.1 instrument switch | 83871-1A710 |
| 83181A | speedometer sensor | 83181-12020 |
| 83181B | O-ring (for speedometer sensor) | 96711-24030 |
| 83221 | speedometer | 83221-52160 · 83221-52170 · 83221-5D040 · 83221-5D050 |
| 83243A | Fuel gauge sub-assembly | 83229-52070 · 83229-5D010 · 83882-52040 |
| 83247 | Instrument circuit board | 83861-52040 · 83861-52120 · 83861-52130 · 83861-52610 · 83861-52620 · 83861-52640 · 83861-52650 |
| 83248 | speed warning bell | 83248-20010 |
| 83291 | Instrument cluster ECU | 83291-52030 · 83291-52040 · 83291-52050 · 83291-52210 · 83291-52211 · 83291-52270 · 83291-52271 · 83291-52280 · 83291-52281 · 83291-52320 · 83291-52330 · 83291-52340 · 83291-52420 · 83291-52430 · 83291-52440 · 83291-5C030 · 83291-5C040 |
| 83855 | No.1 instrument cluster bracket | 83855-5D010 |
| 83856 | No. 2 instrument cluster bracket | 83856-5D010 |

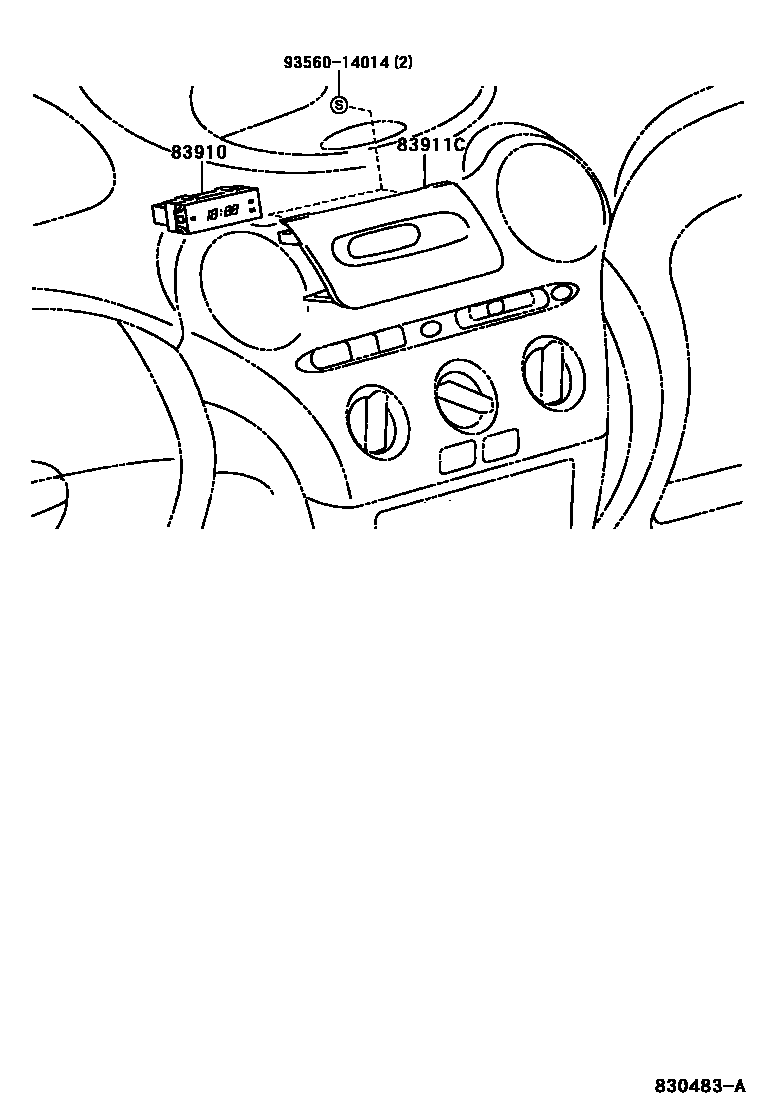

| 83910 | clock assembly | 83910-20720 |
