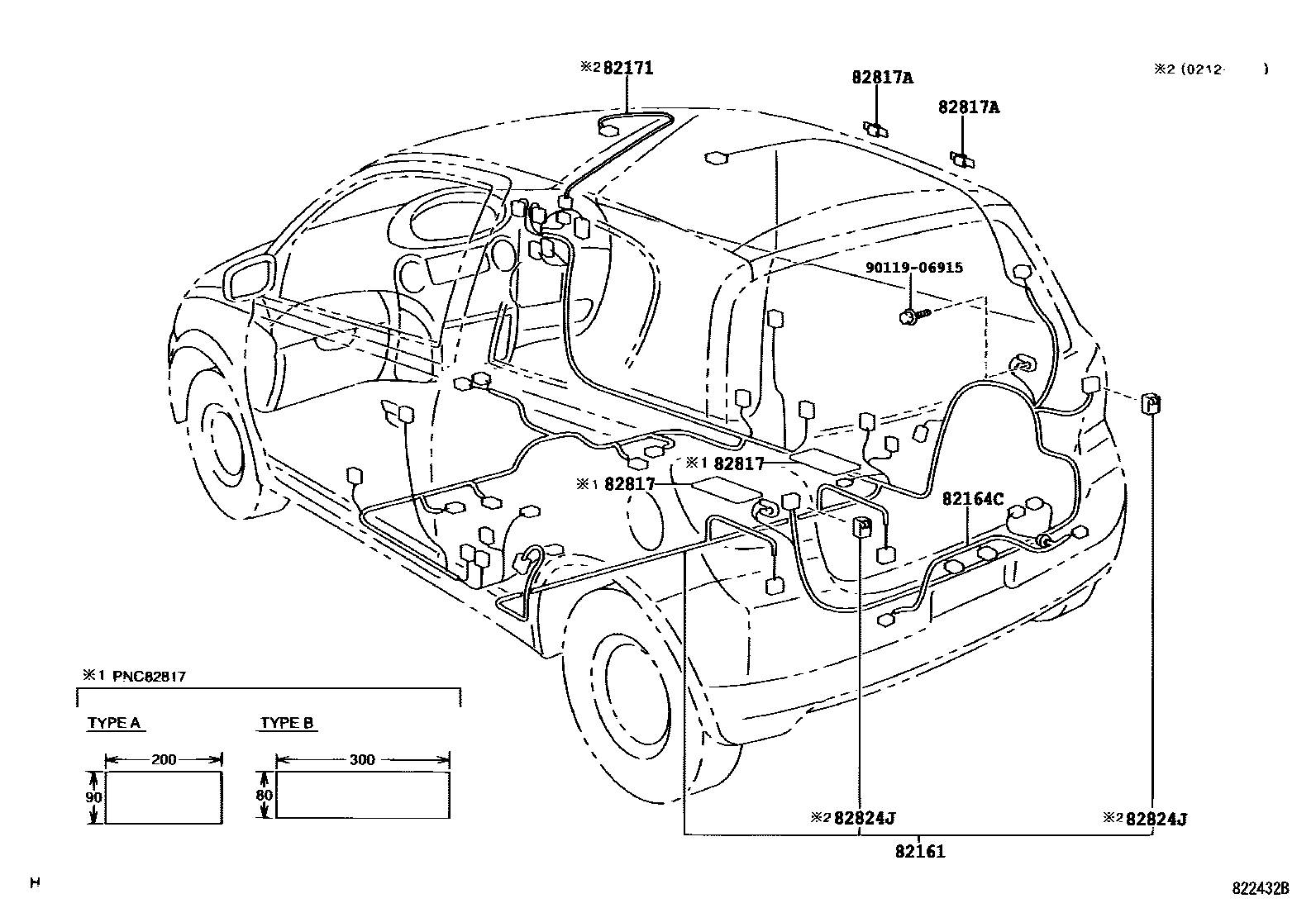

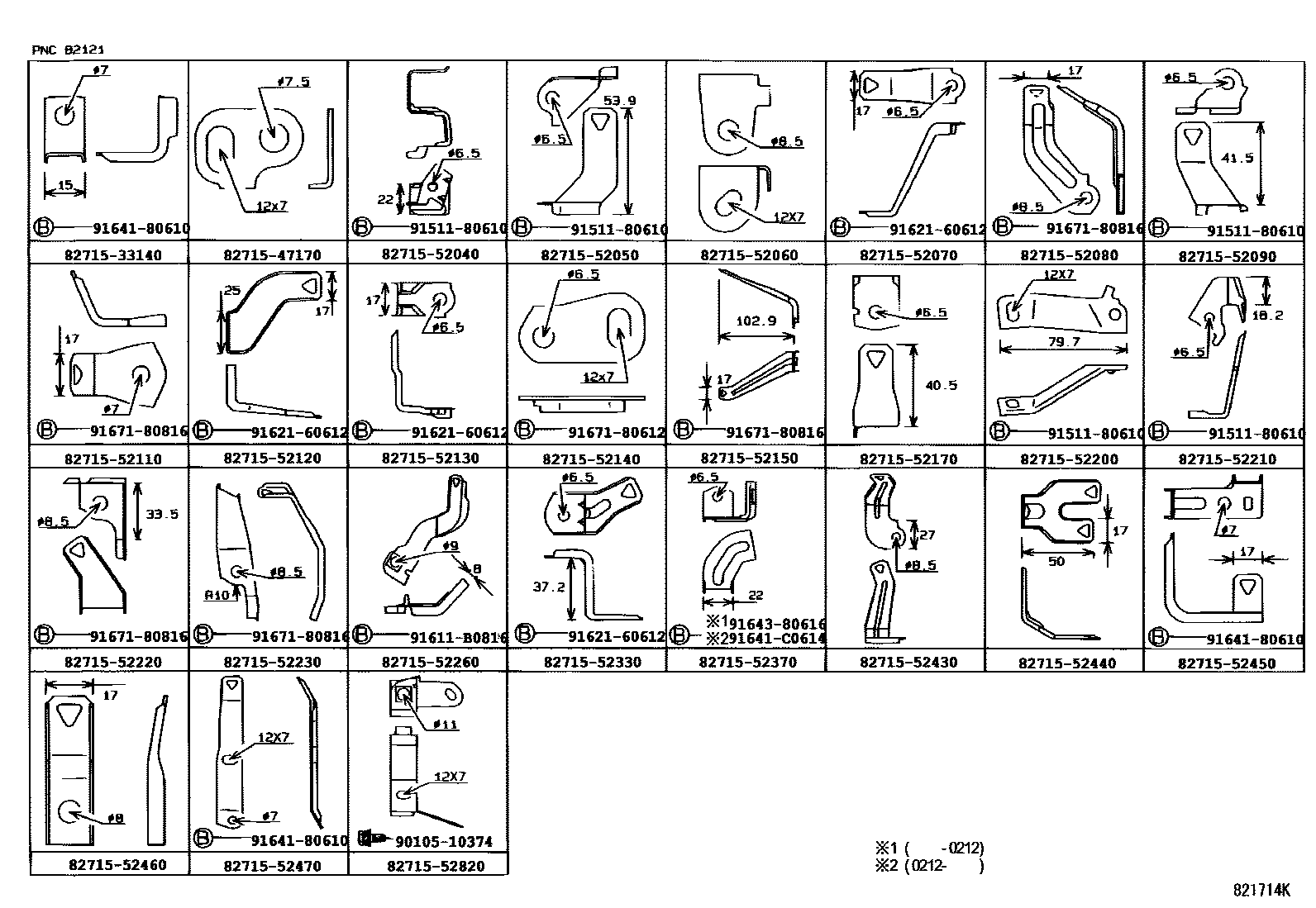

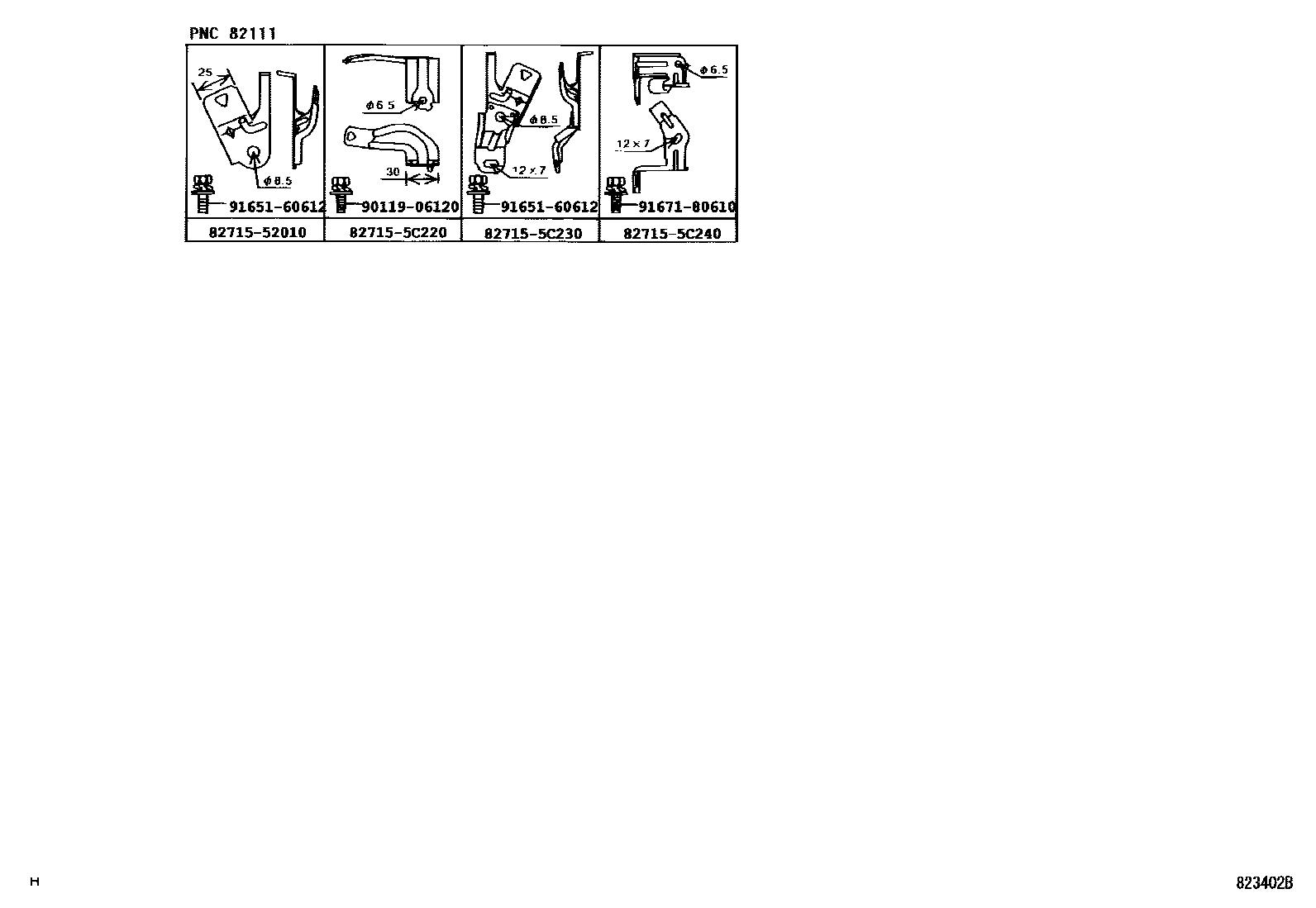

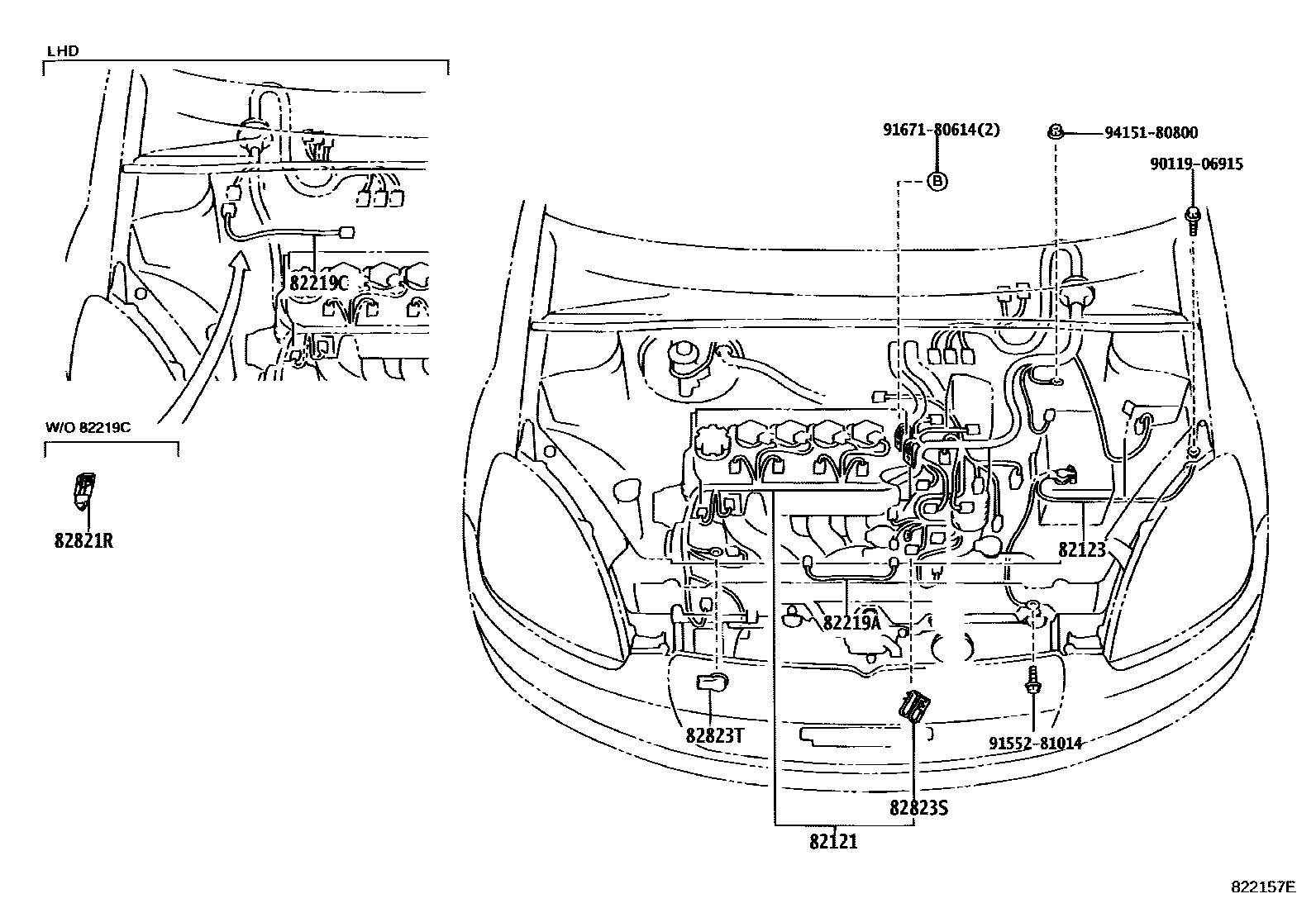

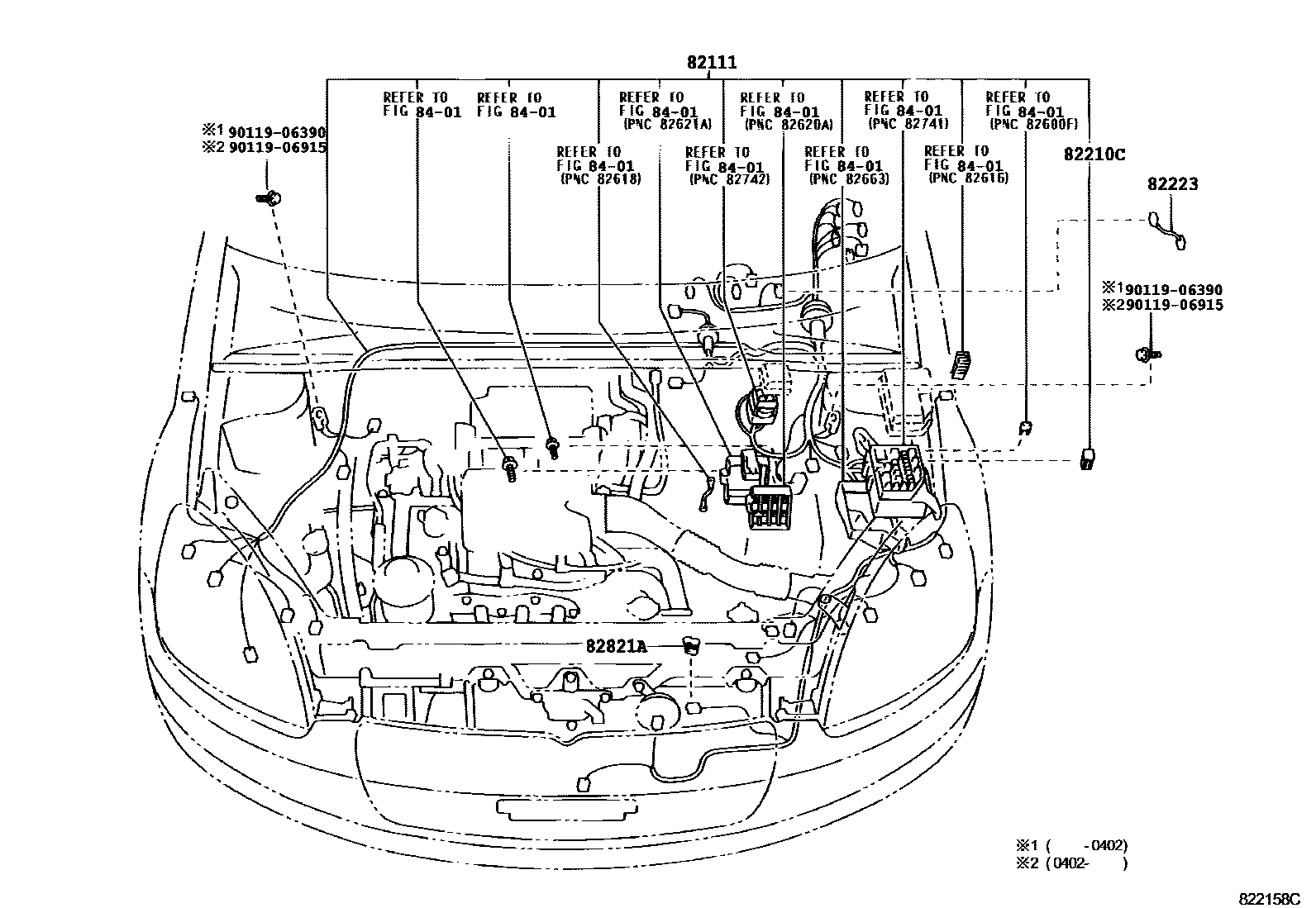

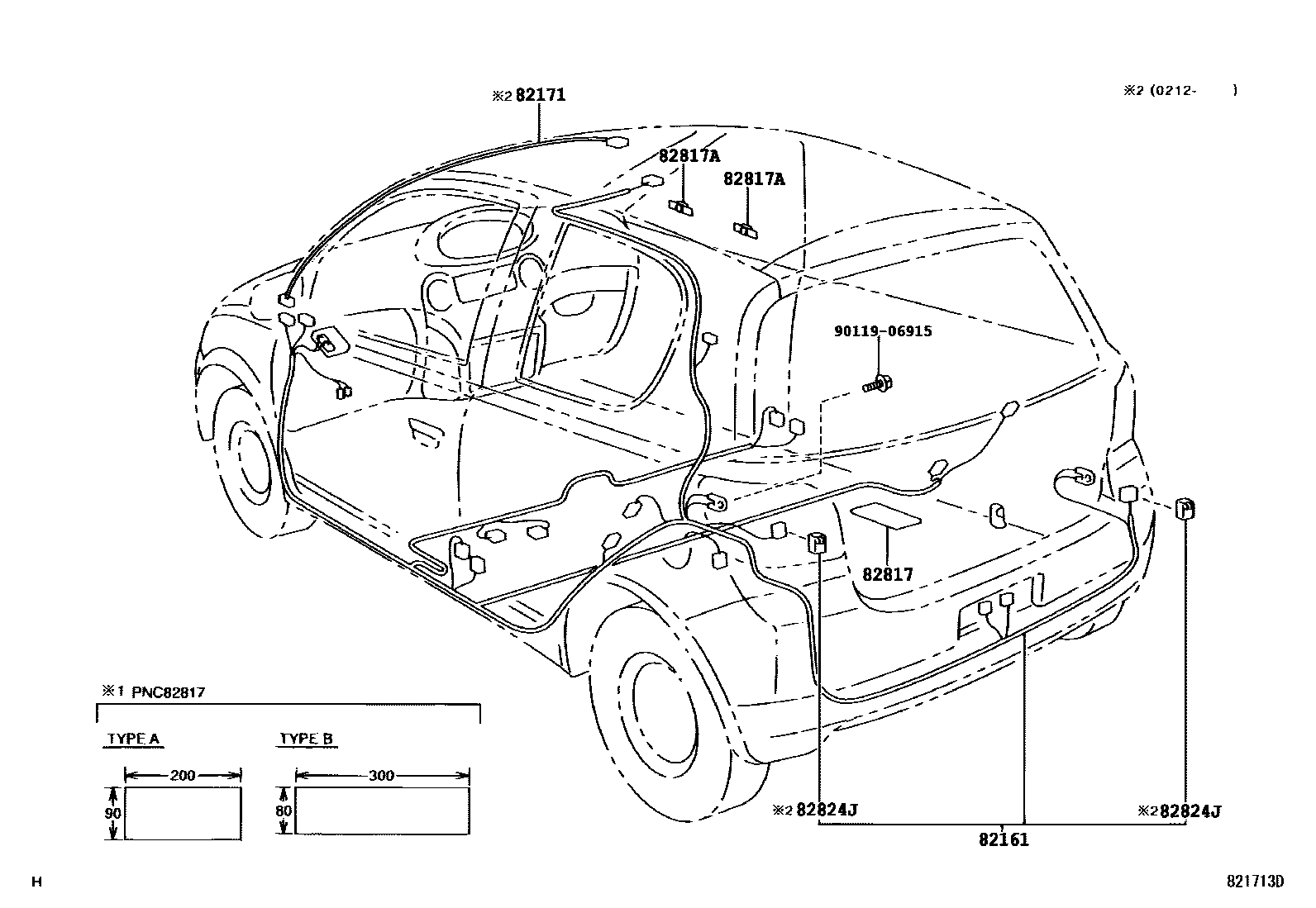

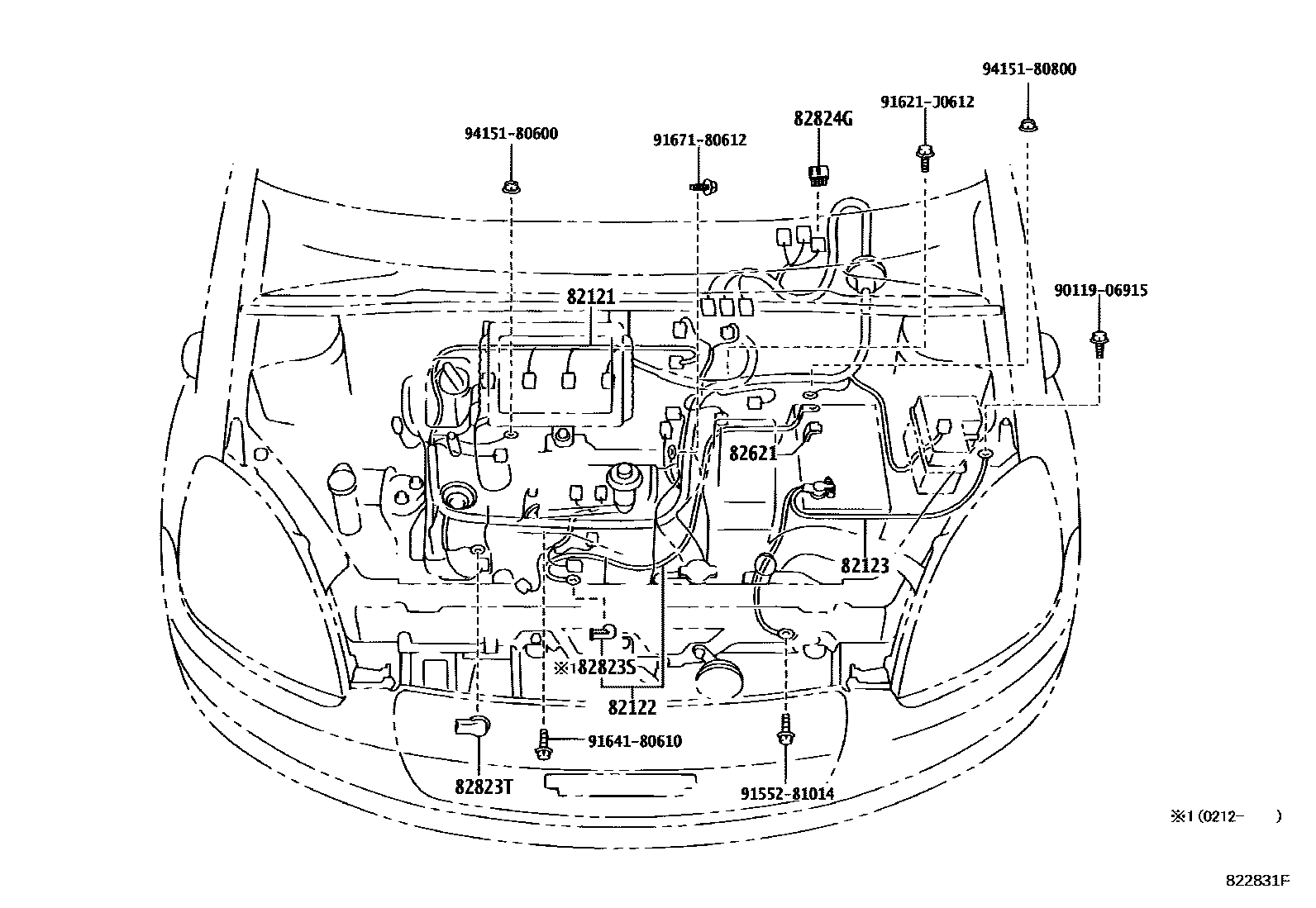

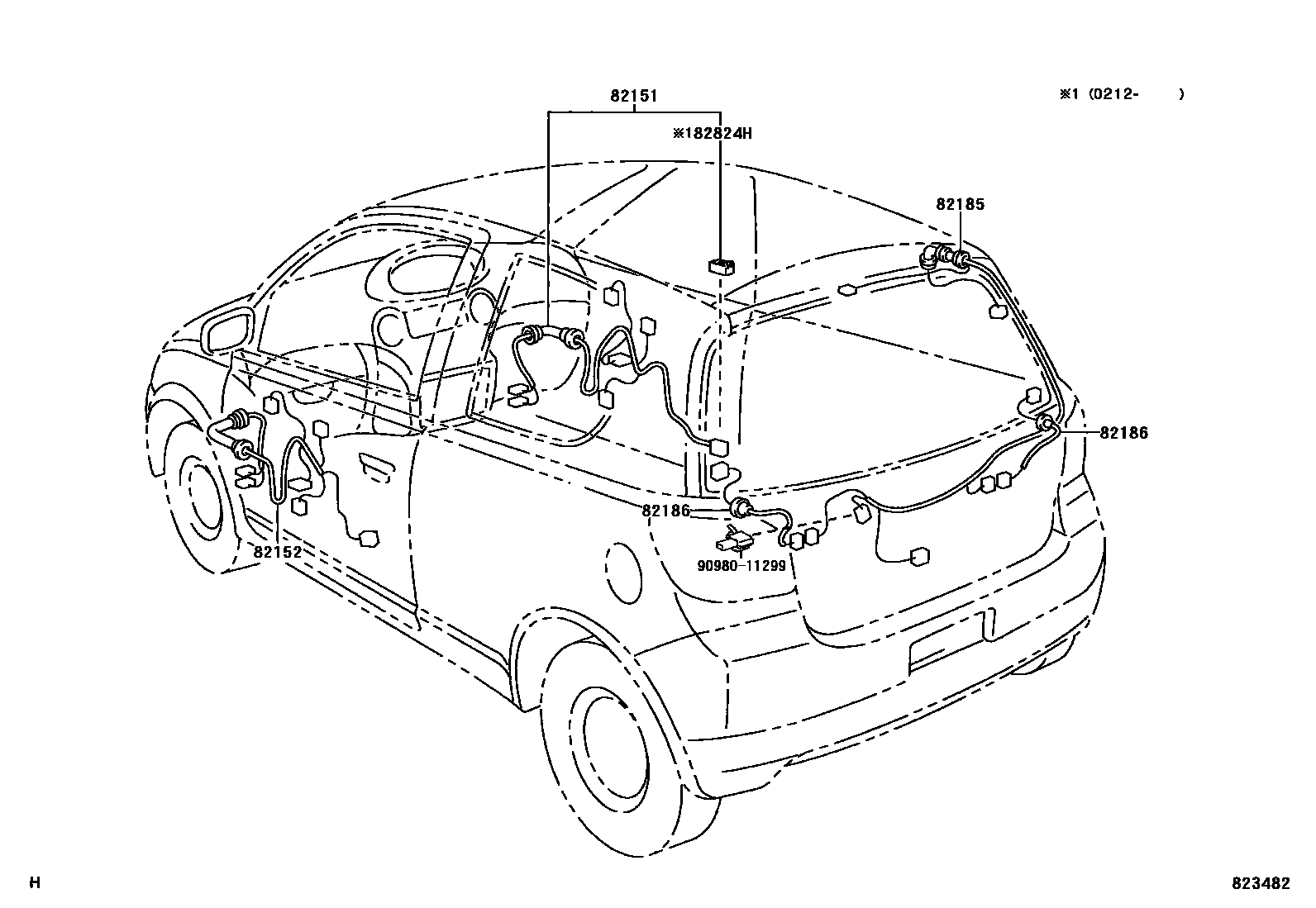

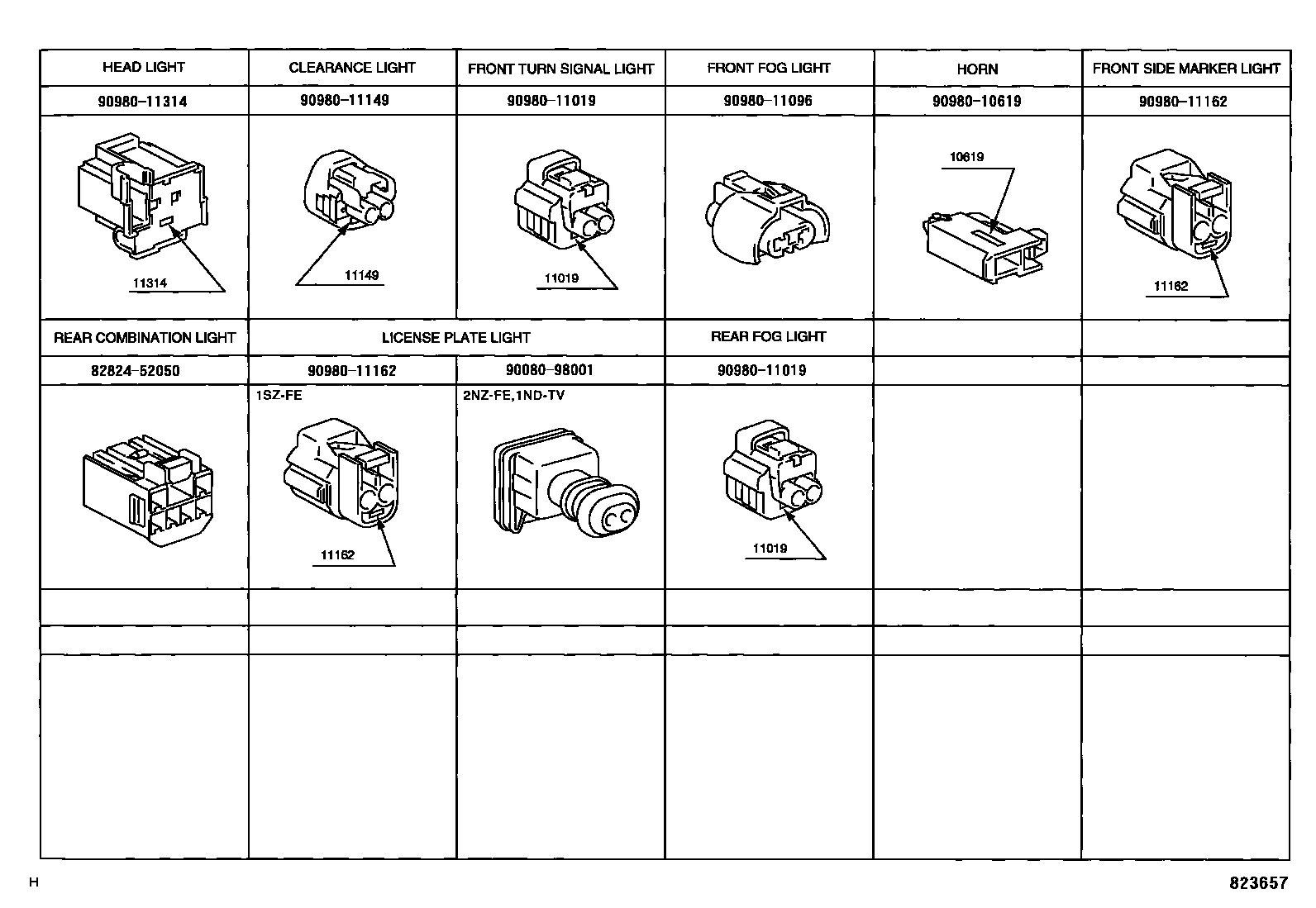

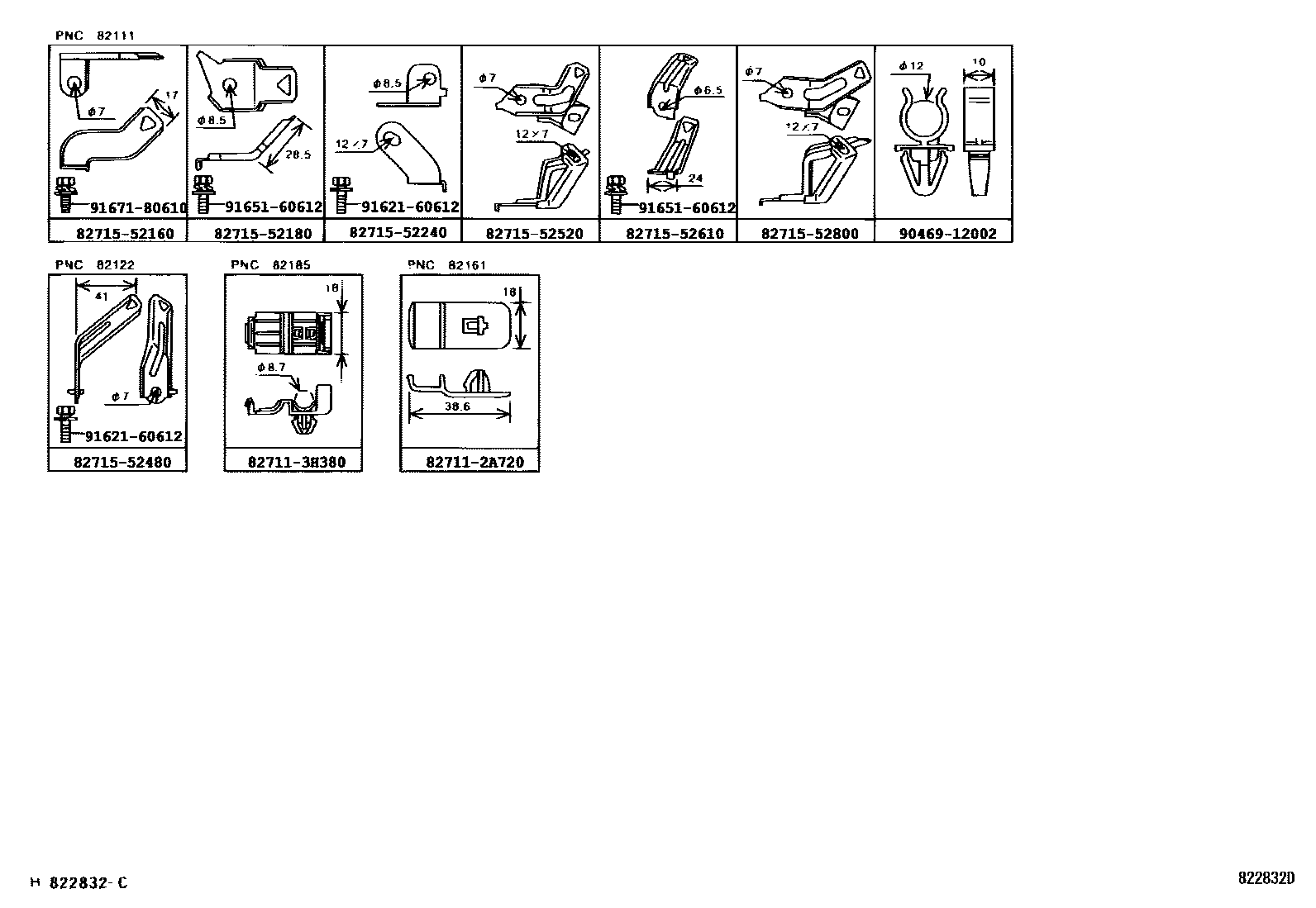

Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 16 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

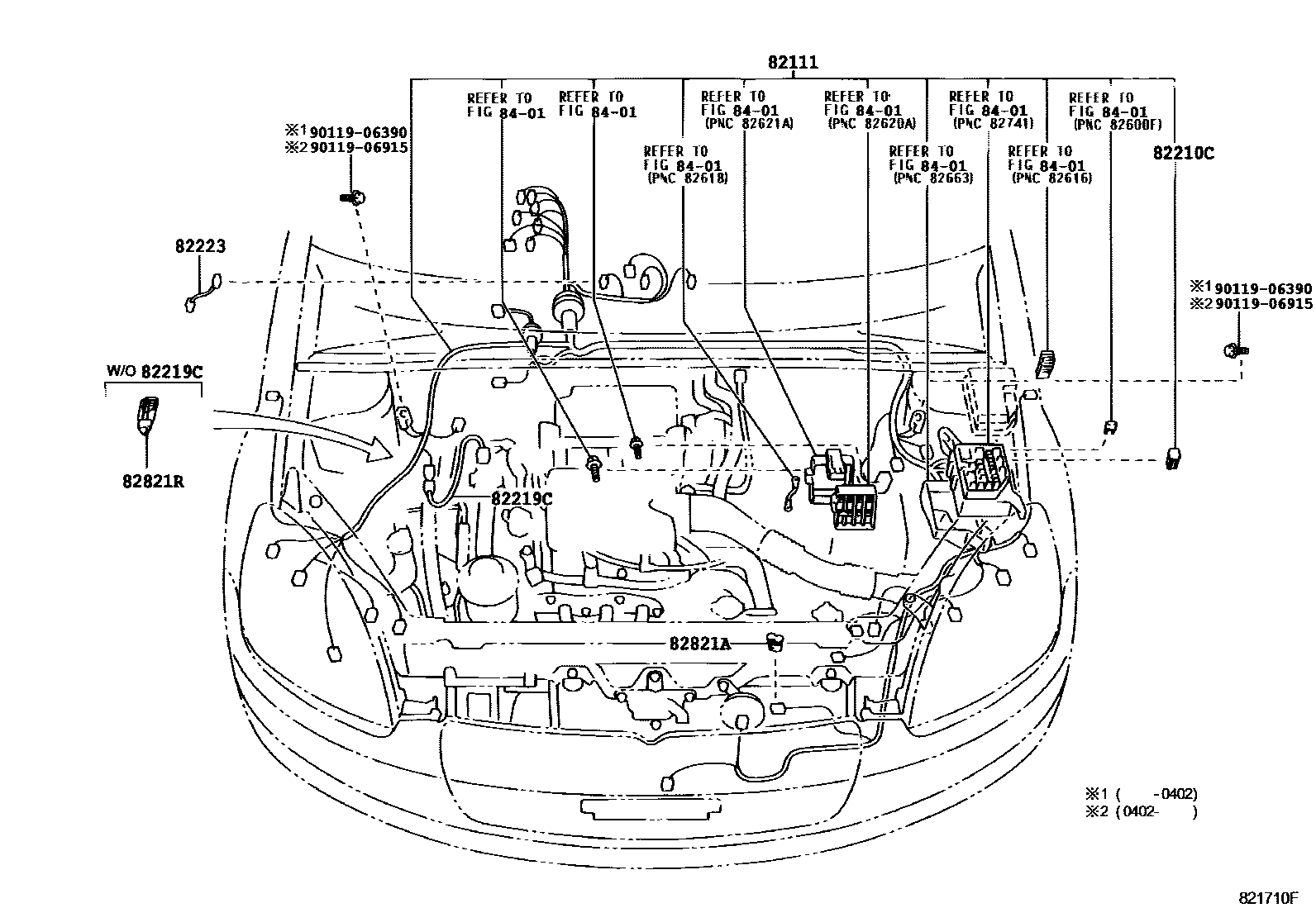

| 82111 | Engine room main wiring harness | 82111-52070 · 82111-52071 · 82111-52072 · 82111-52073 · 82111-52080 · 82111-52081 · 82111-52082 · 82111-52083 · 82111-52084 · 82111-52090 · 82111-52091 · 82111-52092 · 82111-52100 · 82111-52101 · 82111-52102 · 82111-52110 · 82111-52111 · 82111-52112 · 82111-52120 · 82111-52121 · 82111-52122 · 82111-52123 · 82111-52124 · 82111-52130 · 82111-52131 · 82111-52132 · 82111-52133 · 82111-52134 · 82111-52140 · 82111-52141 · 82111-52142 · 82111-52143 · 82111-52144 · 82111-52150 · 82111-52151 · 82111-52152 · 82111-52153 · 82111-52154 · 82111-52180 · 82111-52181 · 82111-52182 · 82111-52183 · 82111-52190 · 82111-52191 · 82111-52192 · 82111-52193 · 82111-52194 · 82111-52200 · 82111-52201 · 82111-52202 · 82111-52203 · 82111-52204 · 82111-52210 · 82111-52211 · 82111-52212 · 82111-52213 · 82111-52214 · 82111-52220 · 82111-52221 · 82111-52222 · 82111-52223 · 82111-52224 · 82111-52225 · 82111-52230 · 82111-52231 · 82111-52232 · 82111-52233 · 82111-52234 · 82111-52235 · 82111-52740 · 82111-52741 · 82111-52750 · 82111-52751 · 82111-52752 · 82111-52830 · 82111-52831 · 82111-52840 · 82111-52850 · 82111-52851 · 82111-52860 · 82111-52861 · 82111-52870 · 82111-52871 · 82111-5D180 · 82111-5D190 · 82111-5D200 · 82111-5D201 · 82111-5D210 · 82111-5D211 · 82111-5D220 · 82111-5D230 · 82111-5D240 · 82111-5D250 · 82111-5D251 · 82111-5D260 · 82111-5D261 · 82111-5D270 · 82111-5D271 · 82111-5D380 · 82111-5D381 · 82111-5D400 · 82111-5D401 · 82111-5D420 · 82111-5D421 · 82111-5D440 · 82111-5D441 · 82111-5D460 · 82111-5D461 · 82115-52070 · 82115-52071 · 82115-52090 · 82115-52100 · 82115-52110 · 82115-52120 · 82115-52130 · 82115-52140 · 82115-52150 · 82115-52151 · 82115-52160 · 82115-52161 |

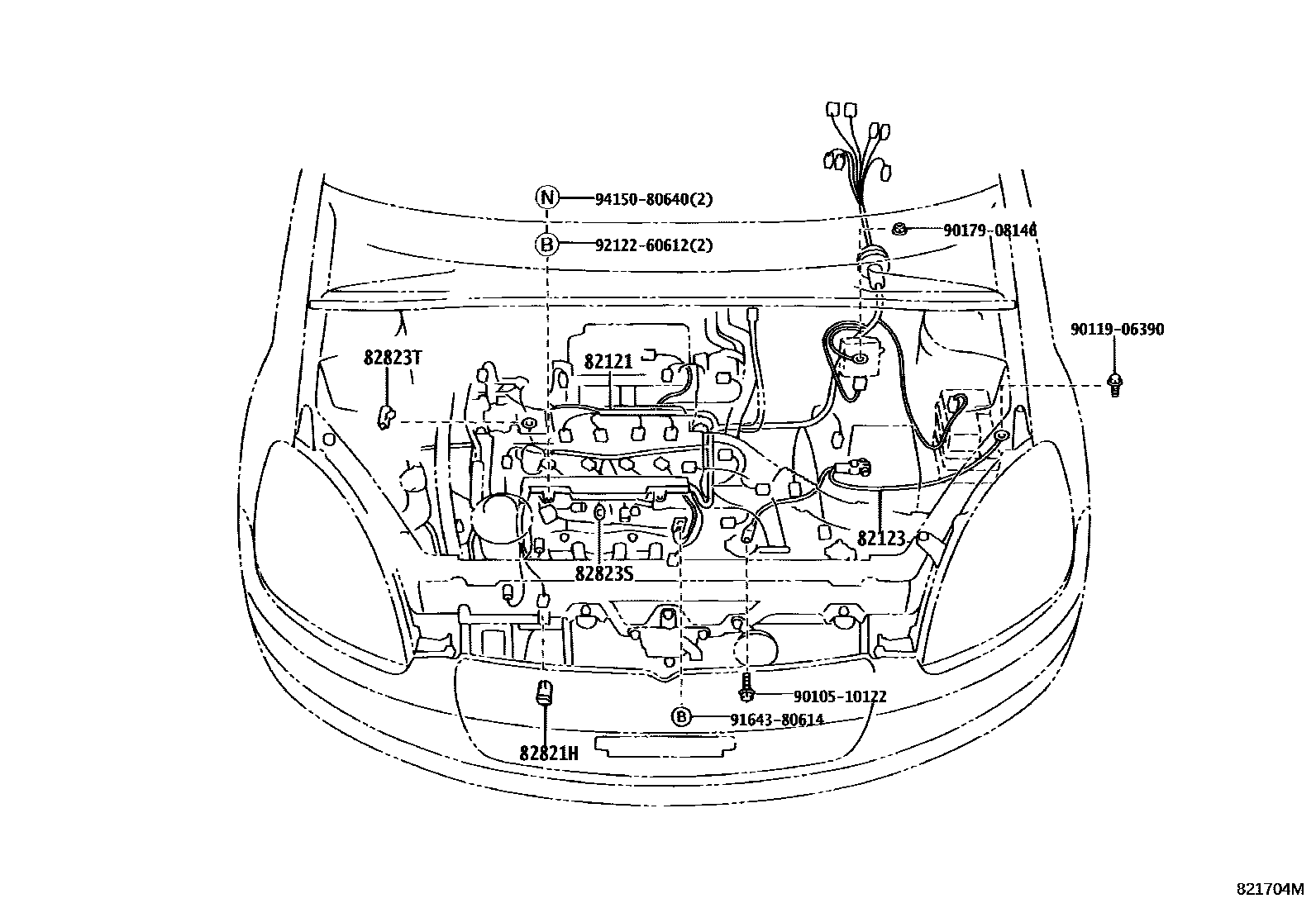

| 82121 | Engine wiring harness | 82121-52050 · 82121-52051 · 82121-52052 · 82121-52060 · 82121-52061 · 82121-52062 · 82121-52070 · 82121-52071 · 82121-52080 · 82121-52081 · 82121-52090 · 82121-52091 · 82121-52092 · 82121-52093 · 82121-52100 · 82121-52101 · 82121-52102 · 82121-52103 · 82121-52104 · 82121-52110 · 82121-52111 · 82121-52120 · 82121-52121 · 82121-52330 · 82121-52331 · 82121-52332 · 82121-52440 · 82121-52450 · 82121-52700 · 82121-52760 · 82121-52810 · 82121-52820 · 82121-5C210 · 82121-5C220 |
| 82122 | Engine No. 2 wiring harness | 82122-52010 · 82122-52020 |
| 82123 | Engine No. 3 wiring harness | 82123-52020 · 82123-52030 · 82123-52050 · 82123-52070 · 82123-52071 · 82123-52120 |

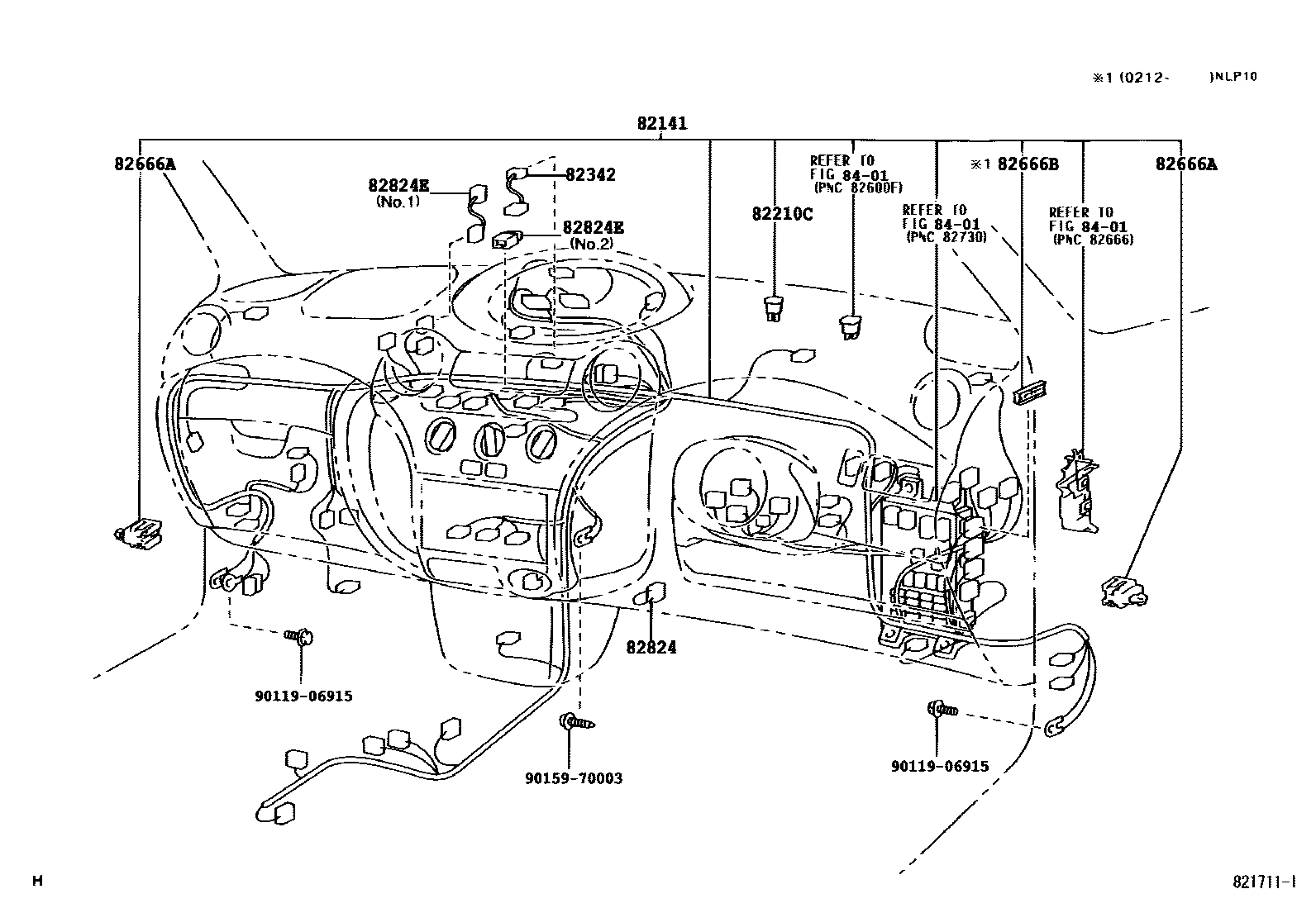

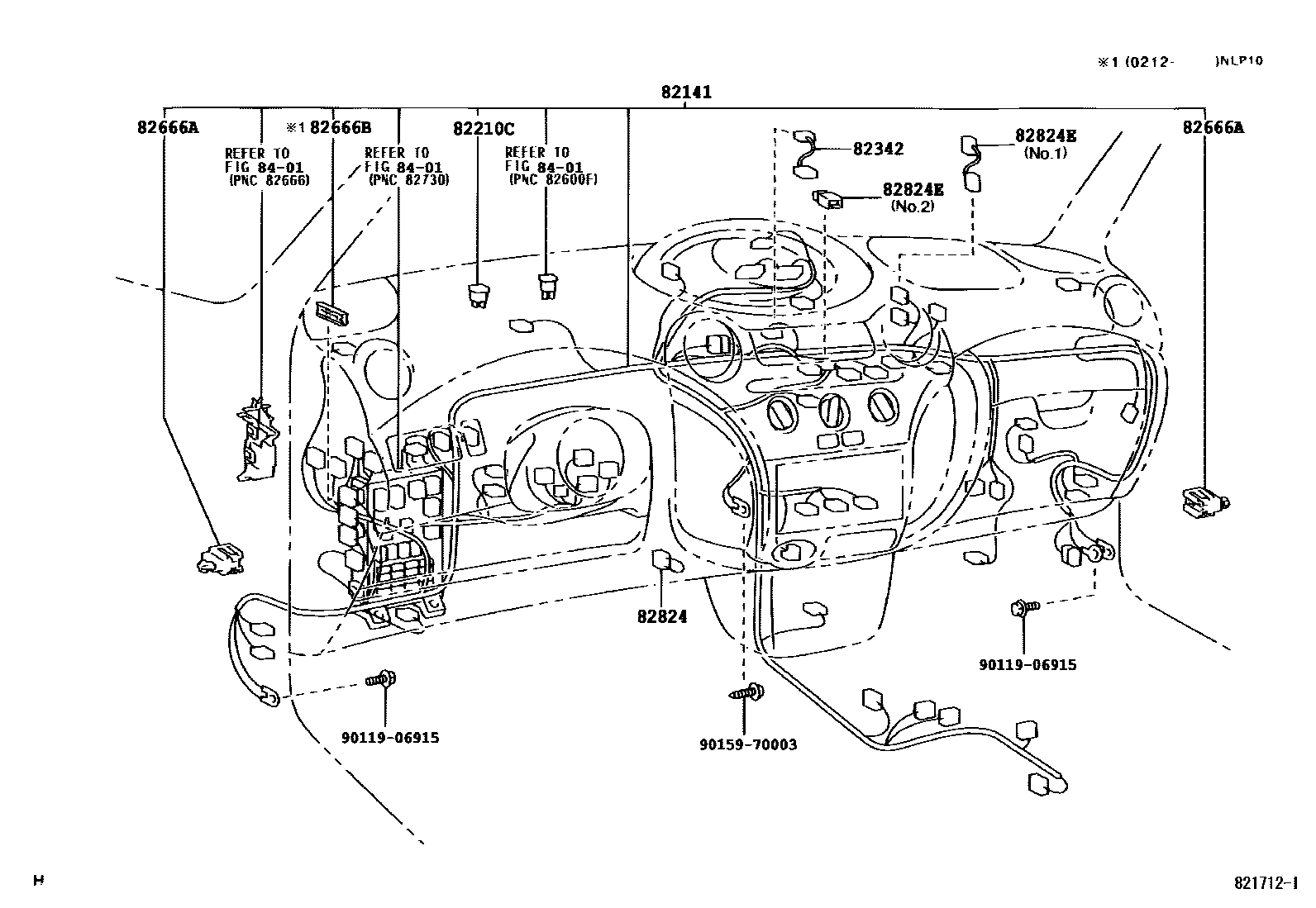

| 82141 | Dashboard wiring harness | 82141-52080 · 82141-52090 · 82141-52091 · 82141-52092 · 82141-52093 · 82141-52094 · 82141-52100 · 82141-52101 · 82141-52102 · 82141-52103 · 82141-52104 · 82141-52110 · 82141-52111 · 82141-52112 · 82141-52113 · 82141-52114 · 82141-52120 · 82141-52121 · 82141-52122 · 82141-52123 · 82141-52124 · 82141-52130 · 82141-52131 · 82141-52132 · 82141-52133 · 82141-52134 · 82141-52140 · 82141-52141 · 82141-52142 · 82141-52143 · 82141-52144 · 82141-52150 · 82141-52151 · 82141-52152 · 82141-52153 · 82141-52154 · 82141-52160 · 82141-52161 · 82141-52162 · 82141-52163 · 82141-52164 · 82141-52170 · 82141-52171 · 82141-52172 · 82141-52173 · 82141-52174 · 82141-52180 · 82141-52181 · 82141-52182 · 82141-52183 · 82141-52184 · 82141-52190 · 82141-52191 · 82141-52192 · 82141-52193 · 82141-52200 · 82141-52201 · 82141-52202 · 82141-52203 · 82141-52210 · 82141-52211 · 82141-52212 · 82141-52213 · 82141-52220 · 82141-52221 · 82141-52222 · 82141-52223 · 82141-52230 · 82141-52231 · 82141-52232 · 82141-52233 · 82141-52240 · 82141-52241 · 82141-52242 · 82141-52243 · 82141-52250 · 82141-52251 · 82141-52252 · 82141-52253 · 82141-52260 · 82141-52261 · 82141-52262 · 82141-52263 · 82141-52450 · 82141-52451 · 82141-52452 · 82141-52453 · 82141-52454 · 82141-52460 · 82141-52461 · 82141-52462 · 82141-52463 · 82141-52464 · 82141-52840 · 82141-52841 · 82141-52842 · 82141-52843 · 82141-5D740 · 82141-5D750 · 82141-5D760 · 82141-5D761 · 82141-5D770 · 82141-5D771 · 82141-5D780 · 82141-5D790 · 82141-5D800 · 82141-5D810 · 82141-5D811 · 82141-5D820 · 82141-5D821 · 82141-5D830 · 82141-5D831 · 82145-52100 · 82145-52101 · 82145-52102 · 82145-52103 · 82145-52180 · 82145-52181 · 82145-52182 · 82145-52190 · 82145-52191 · 82145-52200 · 82145-52201 · 82145-52202 · 82145-52210 · 82145-52211 · 82145-52220 · 82145-52221 · 82145-52550 · 82145-52551 · 82145-52560 · 82145-52561 · 82145-52570 · 82145-52571 · 82145-52580 · 82145-52581 · 82145-5C490 · 82145-5C491 · 82145-5C500 · 82145-5C501 · 82145-5C510 |

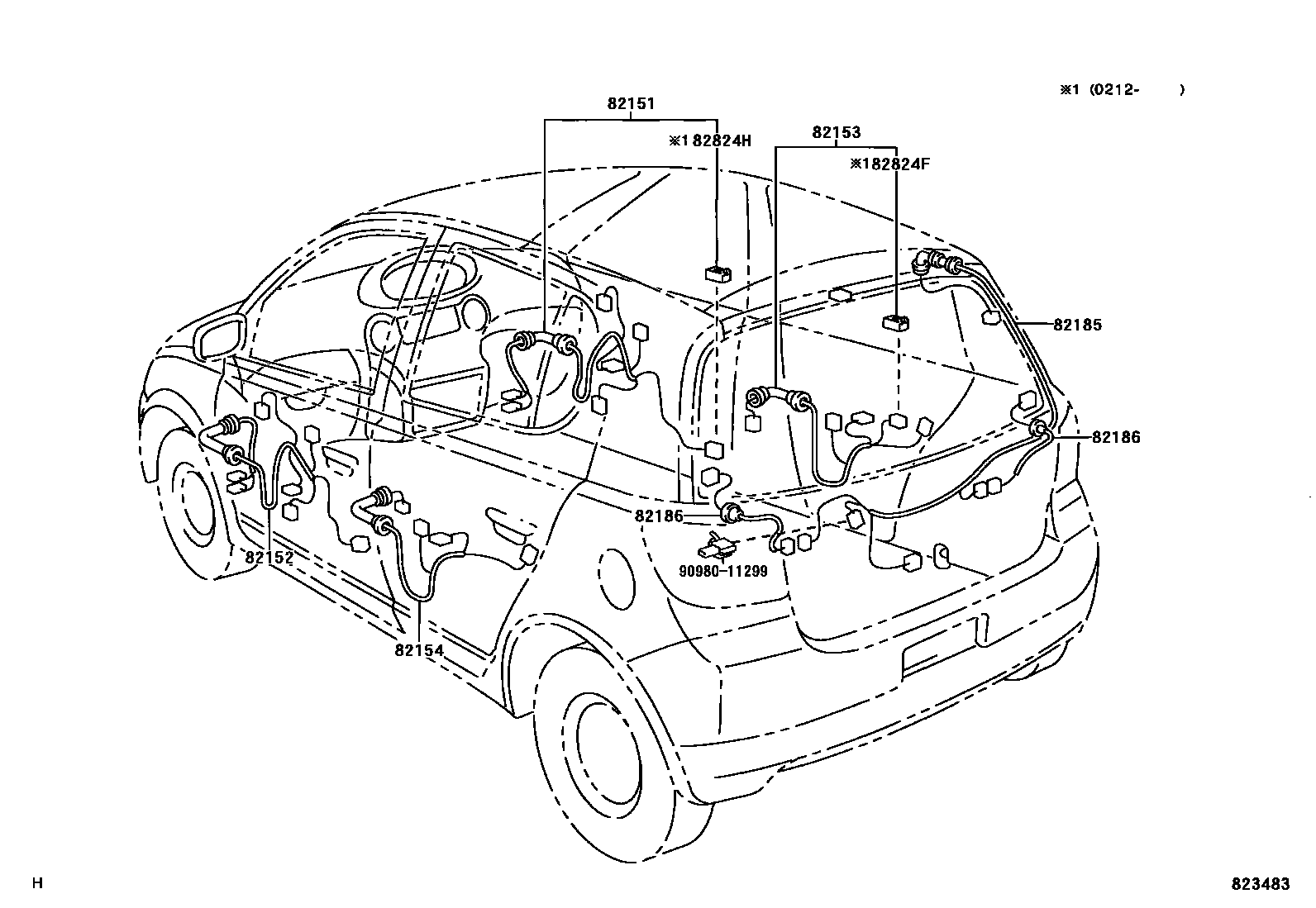

| 82151 | Right front door wiring harness | 82151-52010 · 82151-52011 · 82151-52020 · 82151-52021 · 82151-52040 · 82151-52041 · 82151-52050 · 82151-52051 · 82151-52060 · 82151-52061 · 82151-52070 · 82151-52071 · 82151-52090 · 82151-52091 · 82151-52100 · 82151-52101 · 82151-52110 · 82151-52111 · 82151-52120 · 82151-52121 · 82151-52150 · 82151-52330 · 82151-52340 · 82151-52350 · 82151-52360 · 82151-52370 · 82151-52380 · 82151-52390 · 82151-52400 · 82151-52410 · 82151-52430 |
| 82152 | Left front door wiring harness | 82152-52010 · 82152-52011 · 82152-52020 · 82152-52021 · 82152-52040 · 82152-52041 · 82152-52050 · 82152-52051 · 82152-52060 · 82152-52061 · 82152-52070 · 82152-52071 · 82152-52090 · 82152-52091 · 82152-52100 · 82152-52101 · 82152-52110 · 82152-52111 · 82152-52120 · 82152-52121 · 82152-52270 · 82152-52280 · 82152-52290 · 82152-52300 · 82152-52310 · 82152-52320 · 82152-52330 · 82152-52340 · 82152-52350 · 82152-52360 · 82152-52370 |
| 82153 | Rear door wiring harness No. 1 | 82153-52010 · 82153-52020 · 82153-52150 |
| 82154 | Rear door wiring harness No. 2 | 82154-52010 · 82154-52020 · 82154-52130 |

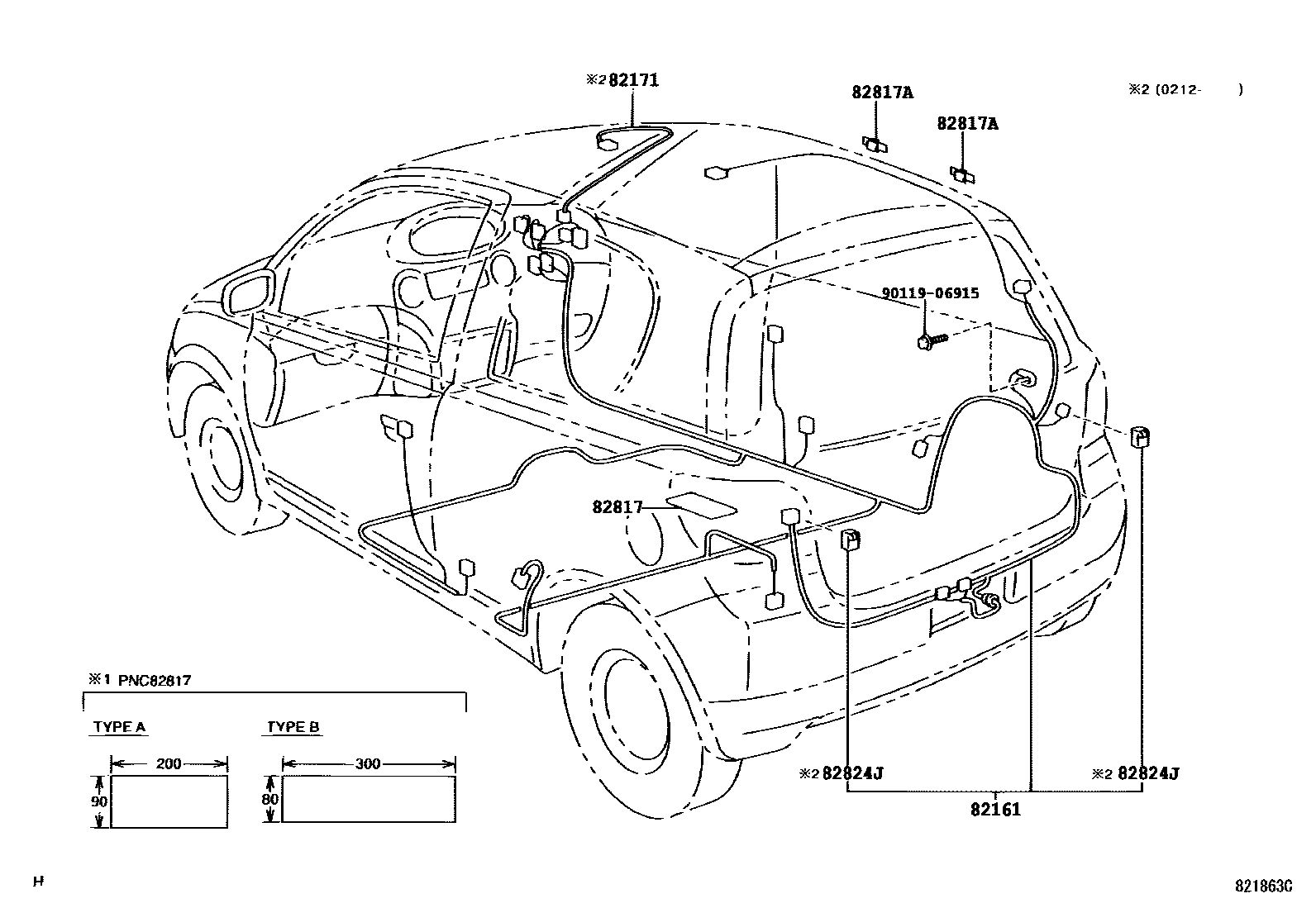

| 82161 | floor wiring harness | 82161-52080 · 82161-52090 · 82161-52091 · 82161-52100 · 82161-52110 · 82161-52120 · 82161-52121 · 82161-52130 · 82161-52140 · 82161-52141 · 82161-52150 · 82161-52160 · 82161-52161 · 82161-52570 · 82161-52571 · 82161-52572 · 82161-52580 · 82161-52581 · 82161-52582 · 82161-52590 · 82161-52600 · 82161-52601 · 82161-52610 · 82161-52611 · 82161-52612 · 82161-52620 · 82161-52621 · 82161-52622 · 82161-52630 · 82161-52640 · 82161-52641 · 82161-52650 · 82161-52651 · 82161-52660 · 82161-52661 · 82161-52700 · 82161-52710 · 82161-52711 · 82161-52720 · 82161-52730 · 82161-52740 · 82161-52750 · 82161-52751 · 82161-52760 · 82161-52770 · 82161-52780 · 82161-52790 · 82161-5D110 · 82161-5D130 · 82161-5D140 · 82161-5D160 · 82161-5D170 · 82161-5D180 · 82161-5D190 · 82161-5D210 · 82161-5D220 · 82161-5D240 · 82161-5D590 · 82161-5D600 · 82161-5D610 · 82161-5D620 · 82161-5D630 · 82161-5D640 · 82161-5D650 · 82161-5D660 · 82161-5D670 · 82161-5D680 · 82161-5D690 · 82161-5D700 |
| 82164C | No. 4 floor wiring harness | 82164-52020 · 82164-52060 |
| 82171 | Roof No. 1 wiring harness | 82171-52190 · 82171-52230 |
| 82185 | Rear door wiring harness No. 2 | 82185-52060 · 82185-52070 · 82185-52090 · 82185-52150 · 82185-52170 |
| 82186 | Rear window wiring harness No. 1 | 82186-52010 |
| 82210C | fuse | 90982-08283 · 90982-08284 · 90982-08285 |
| 82219A | sensor harness | 82219-52010 |
| 82219C | sensor harness | 82219-52020 |
| 82223 | switch harness | 82223-52040 |
| 82342 | clock harness | 82342-52010 · 82342-52040 |
| 82621 | Fuse cover | 82621-52040 |
| 82666A | Connector holder No. 2 | 82666-52020 · 82666-52030 |
| 82666B | No. 3 connector holder | 82666-52040 |
| 82817 | No. 1 wire harness protection device | 82817-16100 · 82817-30150 |
| 82817A | No. 2 wire harness protection device | 82817-52020 |
| 82821A | Connector cover | 82821-10050 |
| 82821H | Connector cover | 82821-12400 |
| 82821R | Connector cover | 82821-22120 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 · 82823-52010 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-52100 |
| 82824E | Harness connector | 82824-52110 · 82824-52200 |
| 82824F | Harness connector | 82824-52050 |
| 82824G | Harness connector | 82824-30130 |
| 82824H | Harness connector | 82824-52050 |
| 82824J | Harness connector | 82824-52050 |
