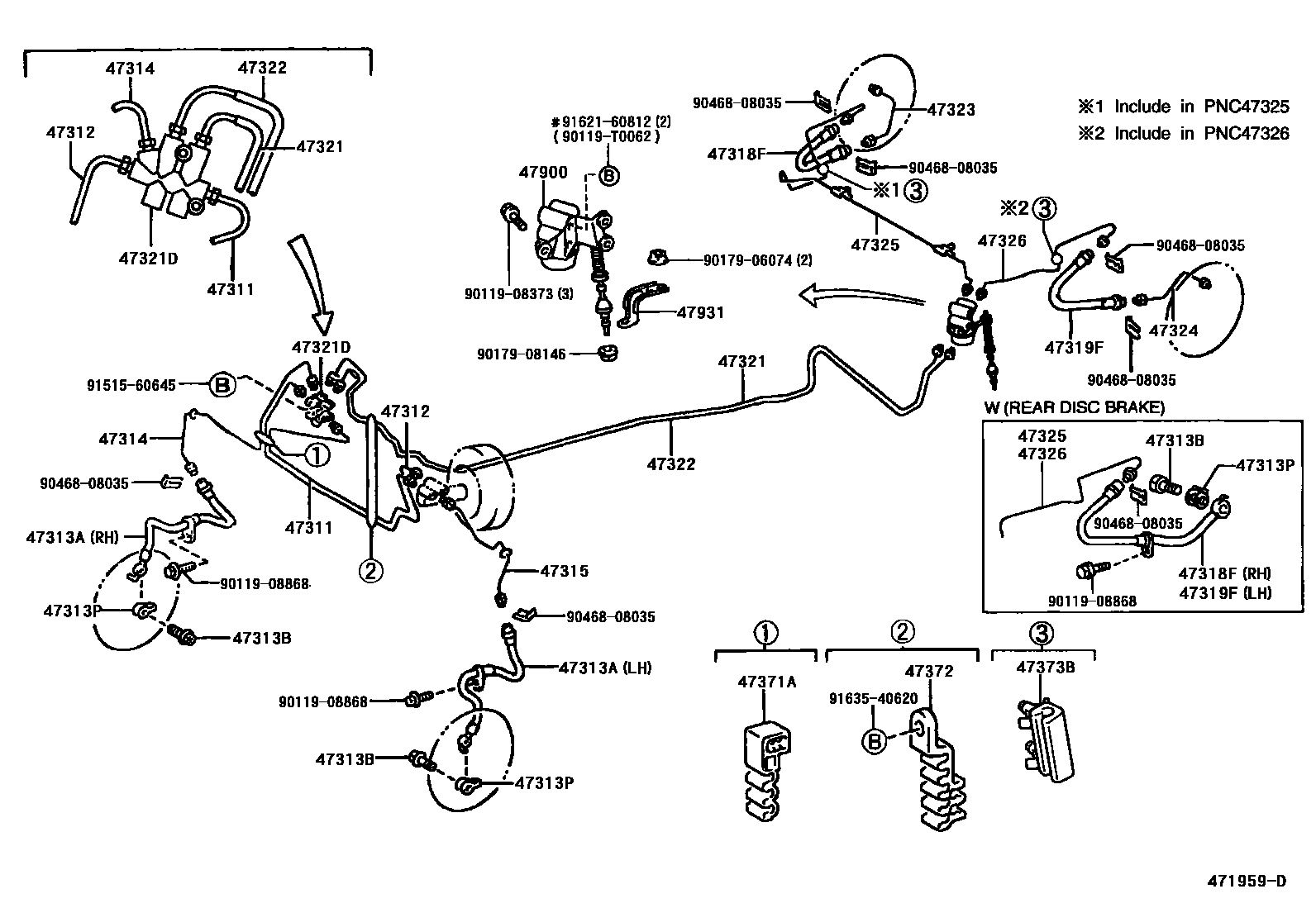

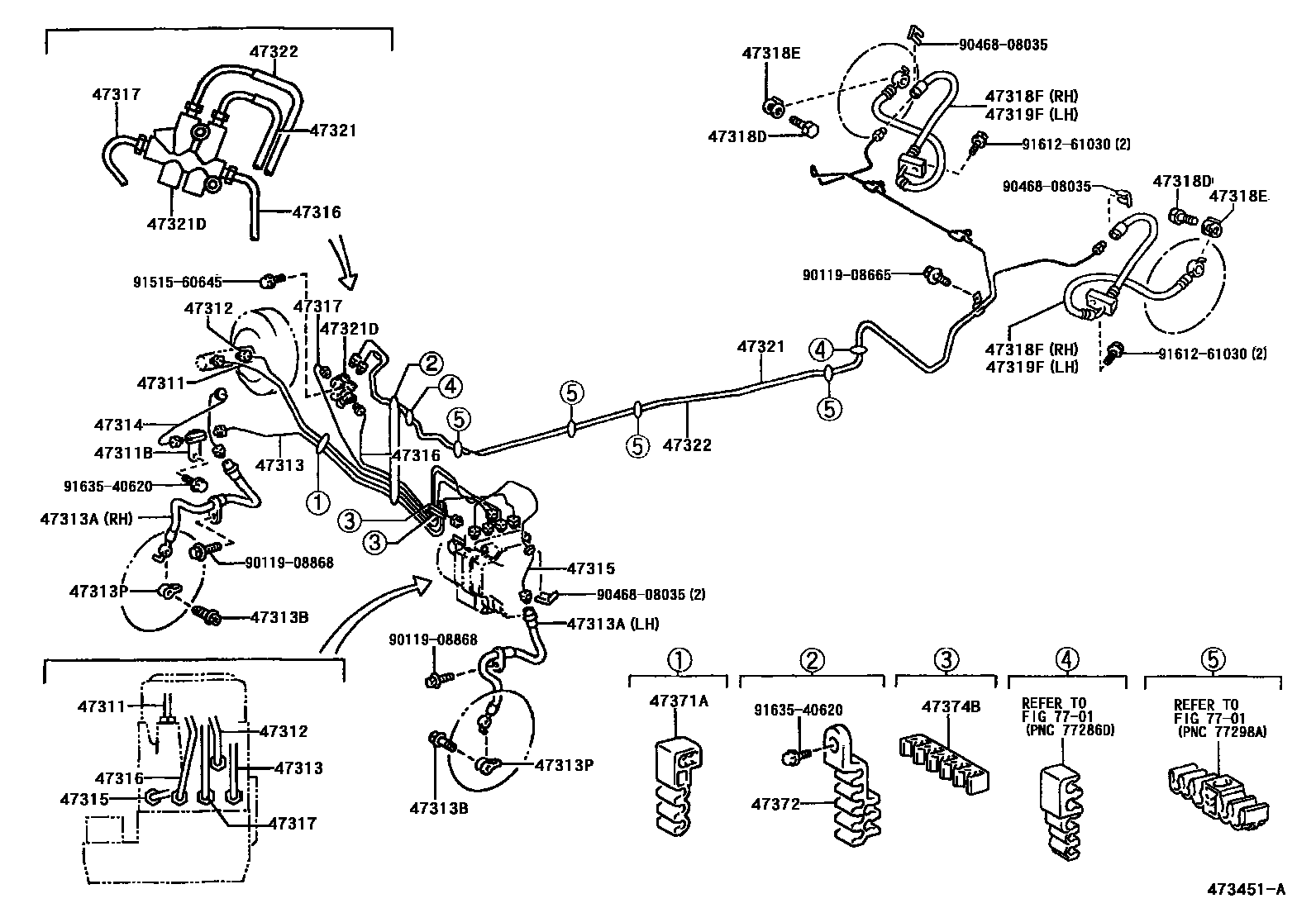

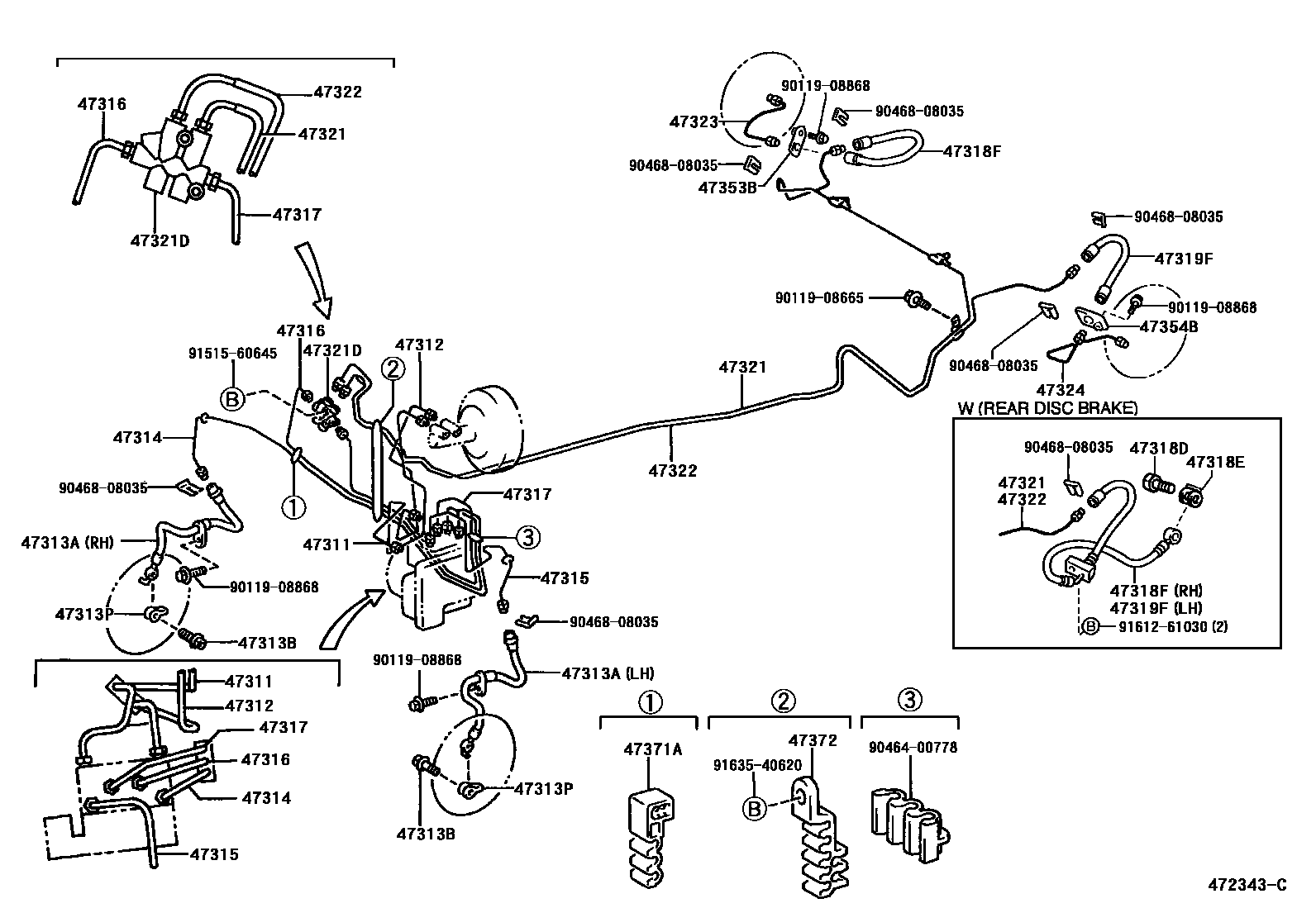

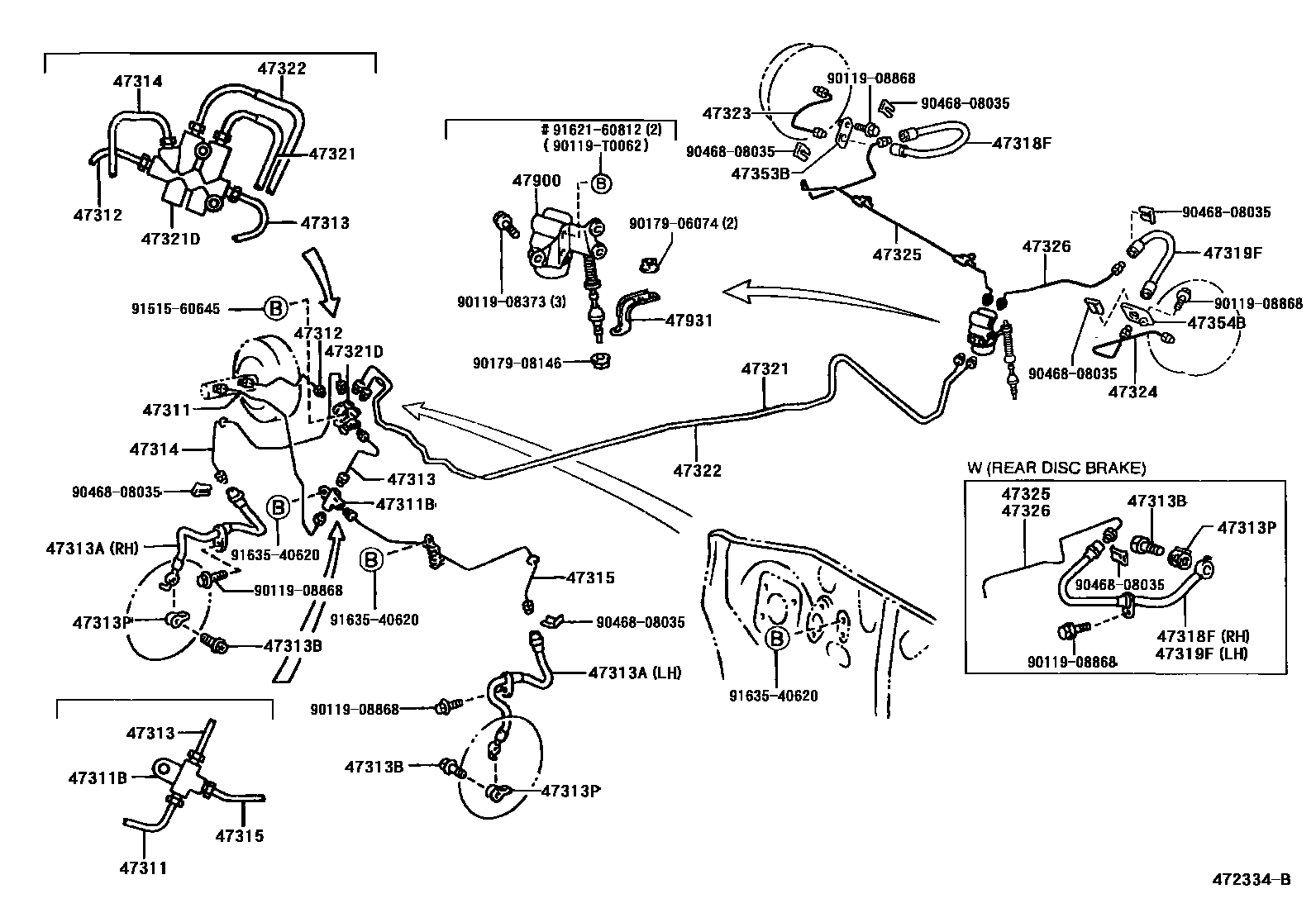

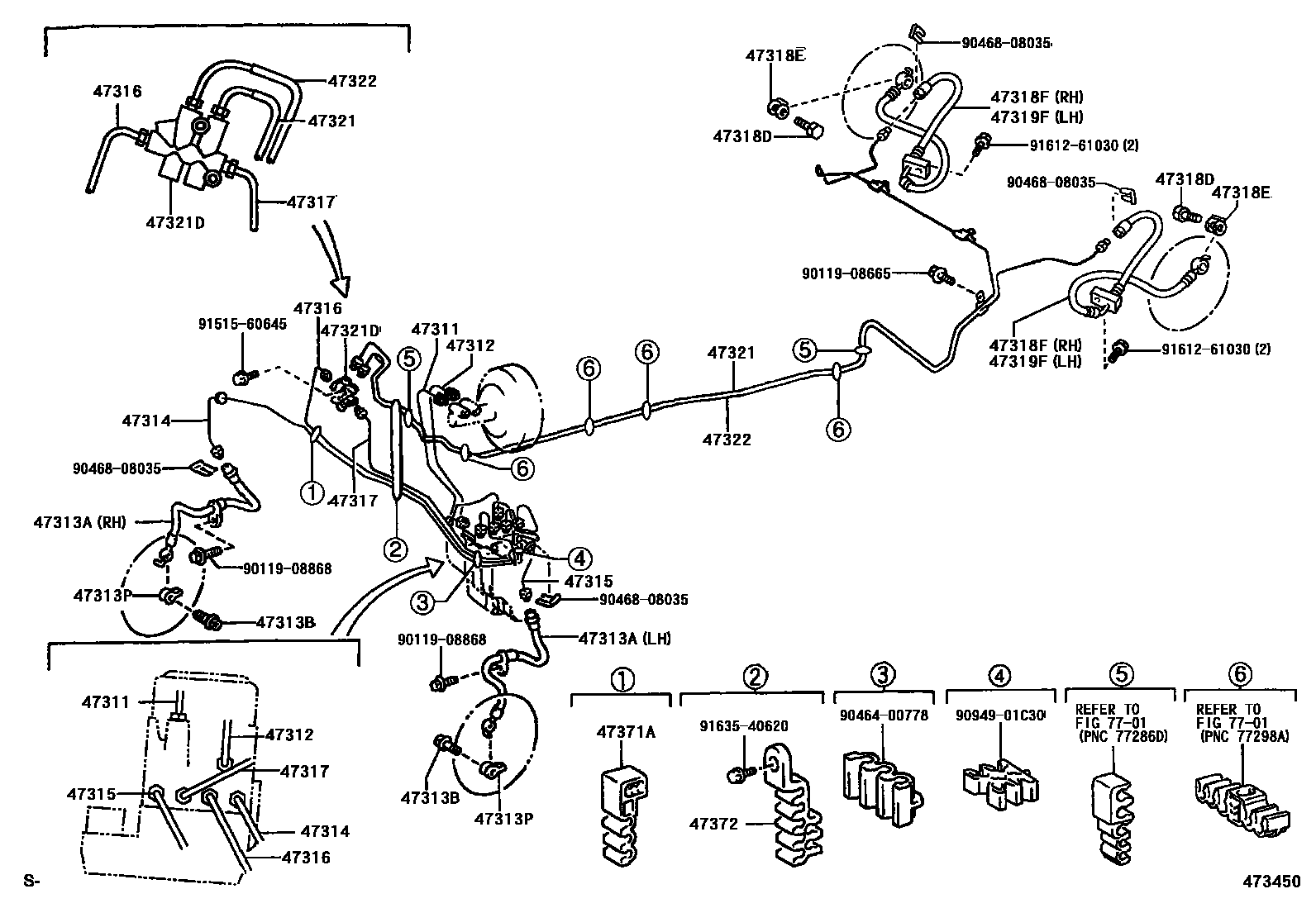

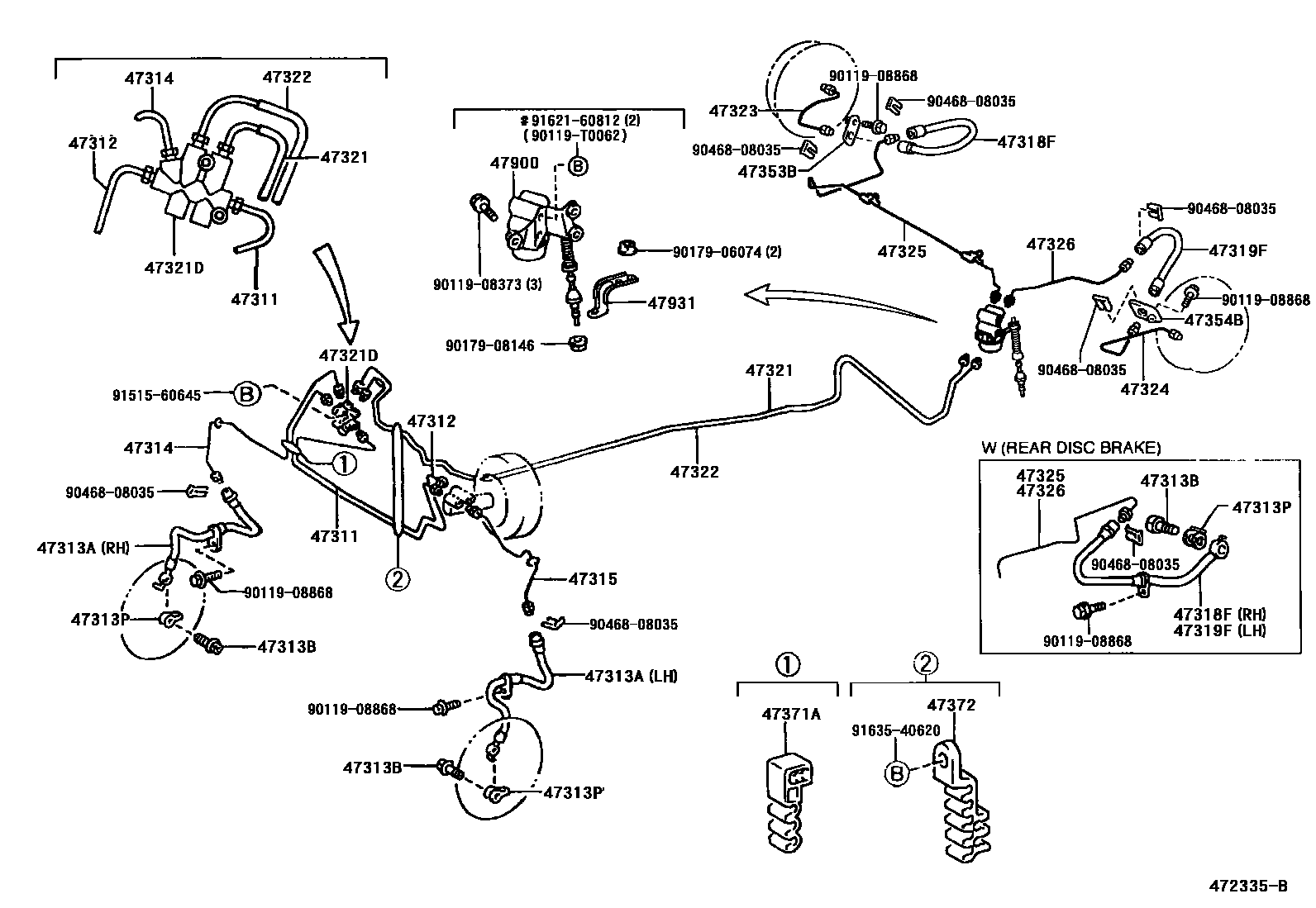

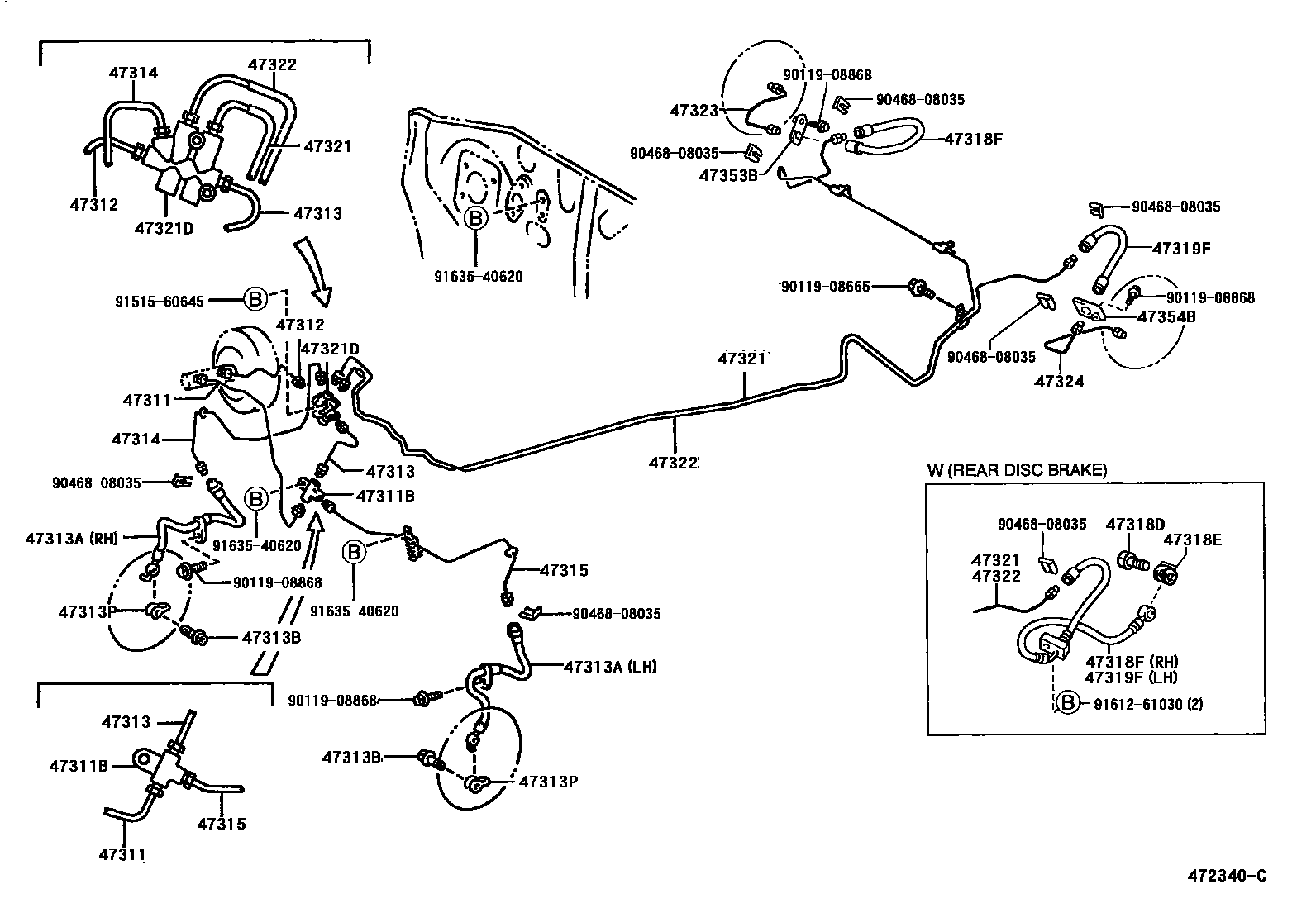

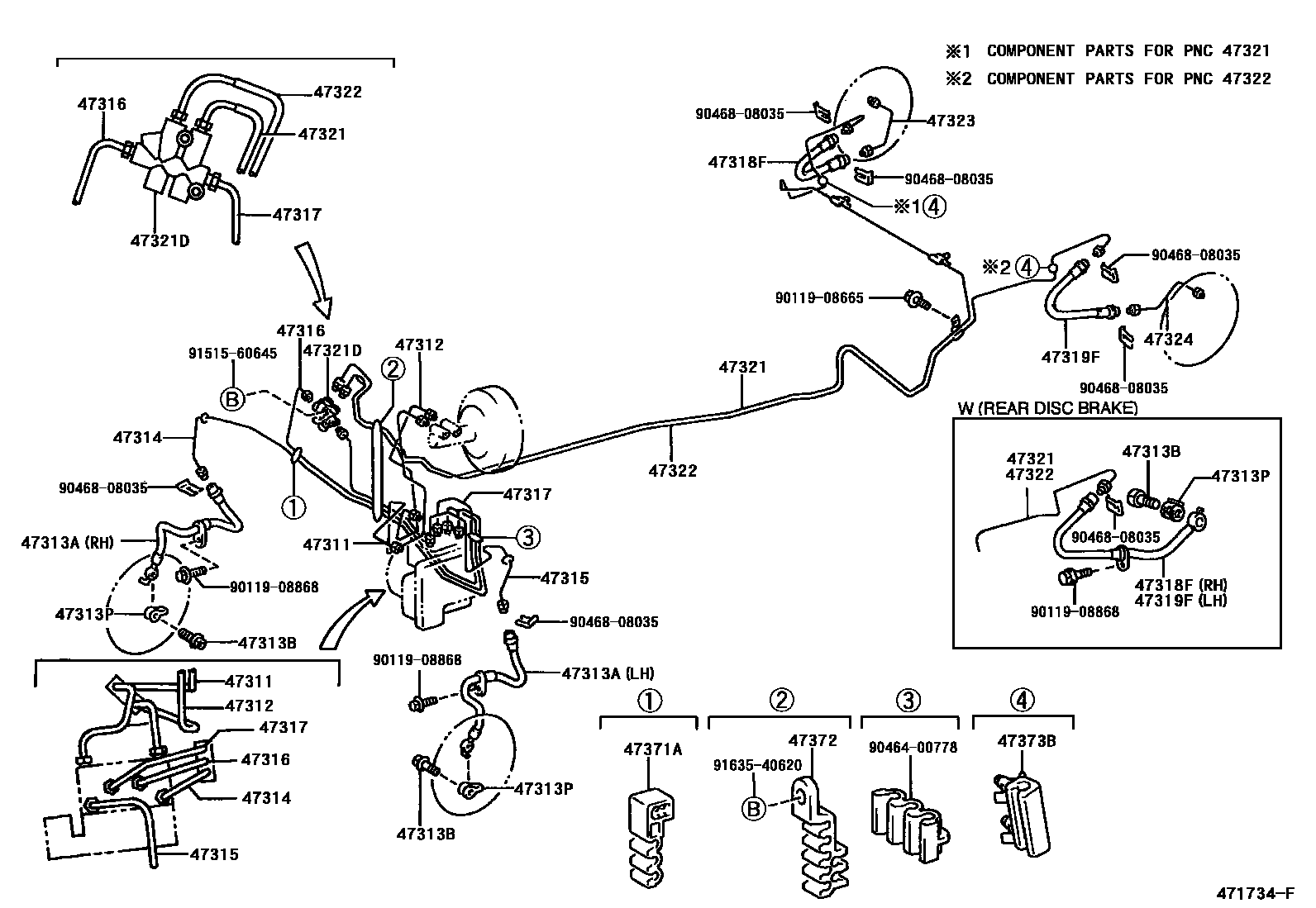

Toyota YARIS 制动配管和卡箍 — Figure 4708
Toyota YARIS EPC diagram 4708, 制动配管和卡箍, with 17 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

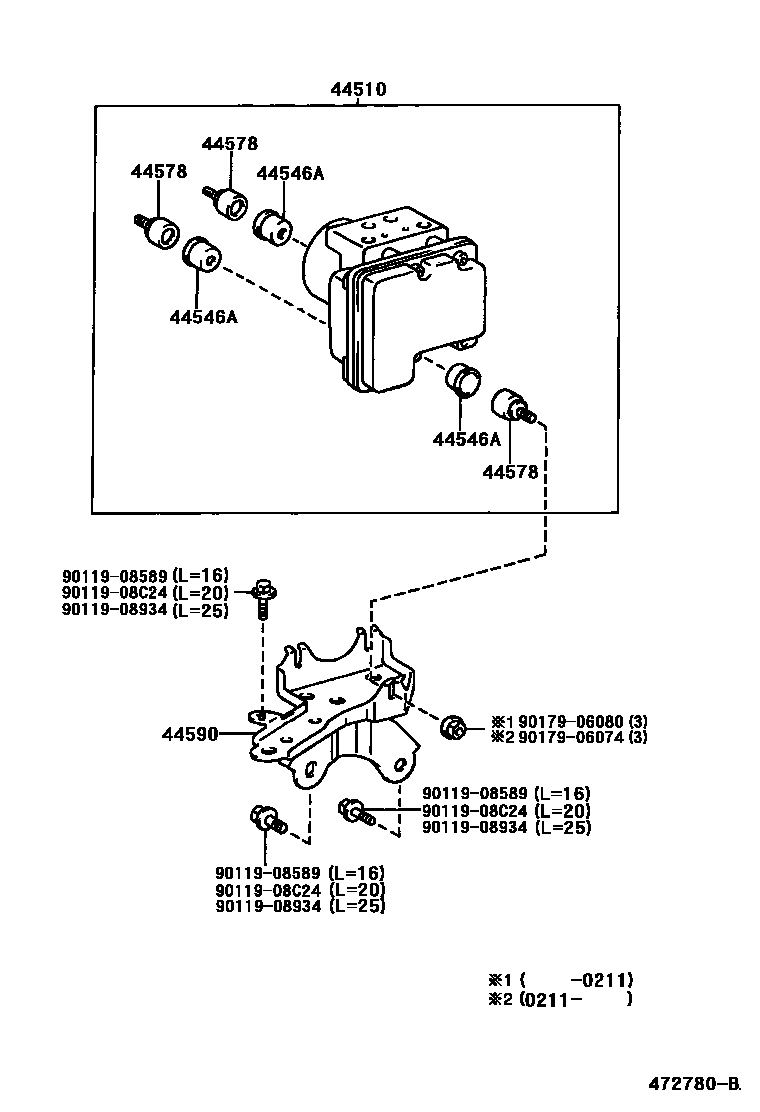

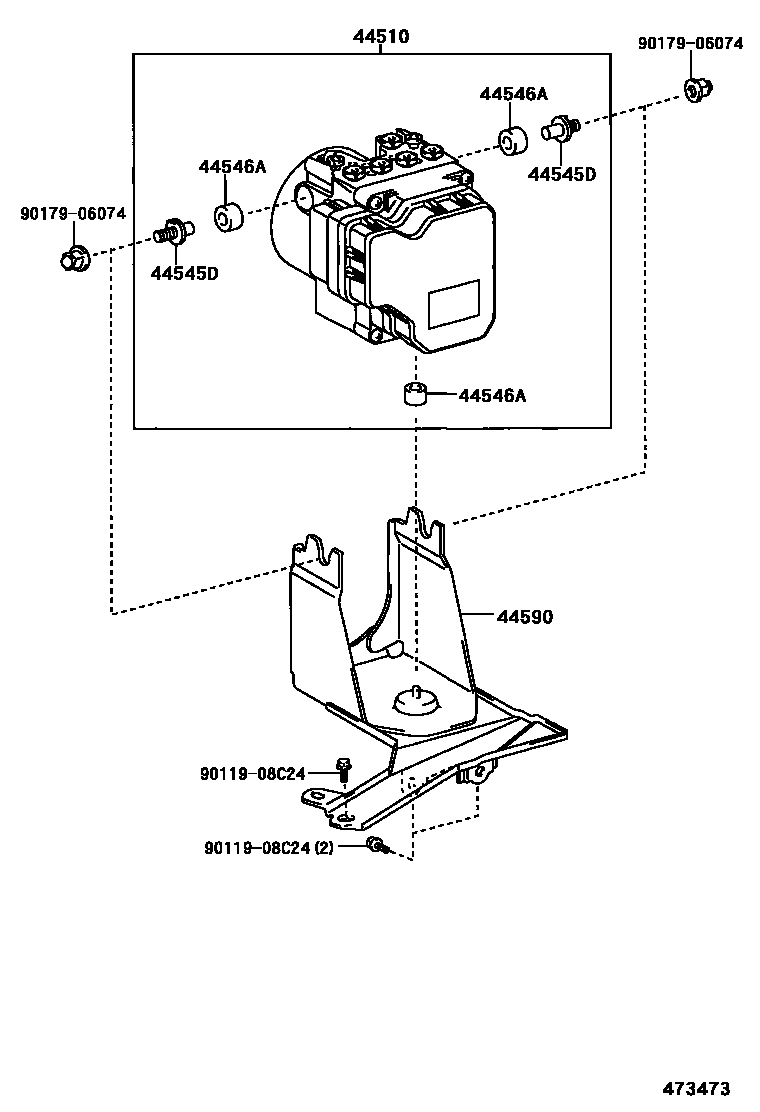

| 44510 | brake actuator assembly | 44050-52030 · 44050-52031 · 44050-52190 · 44050-52220 · 44050-52300 · 44050-52410 |
| 44545D | Brake actuator bolt mount | 44545-42090 |
| 44546A | Brake actuator bolt cushion | 44546-17050 · 44546-52010 |
| 44578 | Brake actuator cushion bolt | 44578-52010 |
| 44590 | Brake actuator bracket assembly | 44590-52010 · 44590-52011 · 44590-52020 · 44590-52021 · 44590-52051 · 44590-52060 · 44590-52070 |
| 47150 | Proportional valve assembly | 47150-52030 · 47150-52040 |

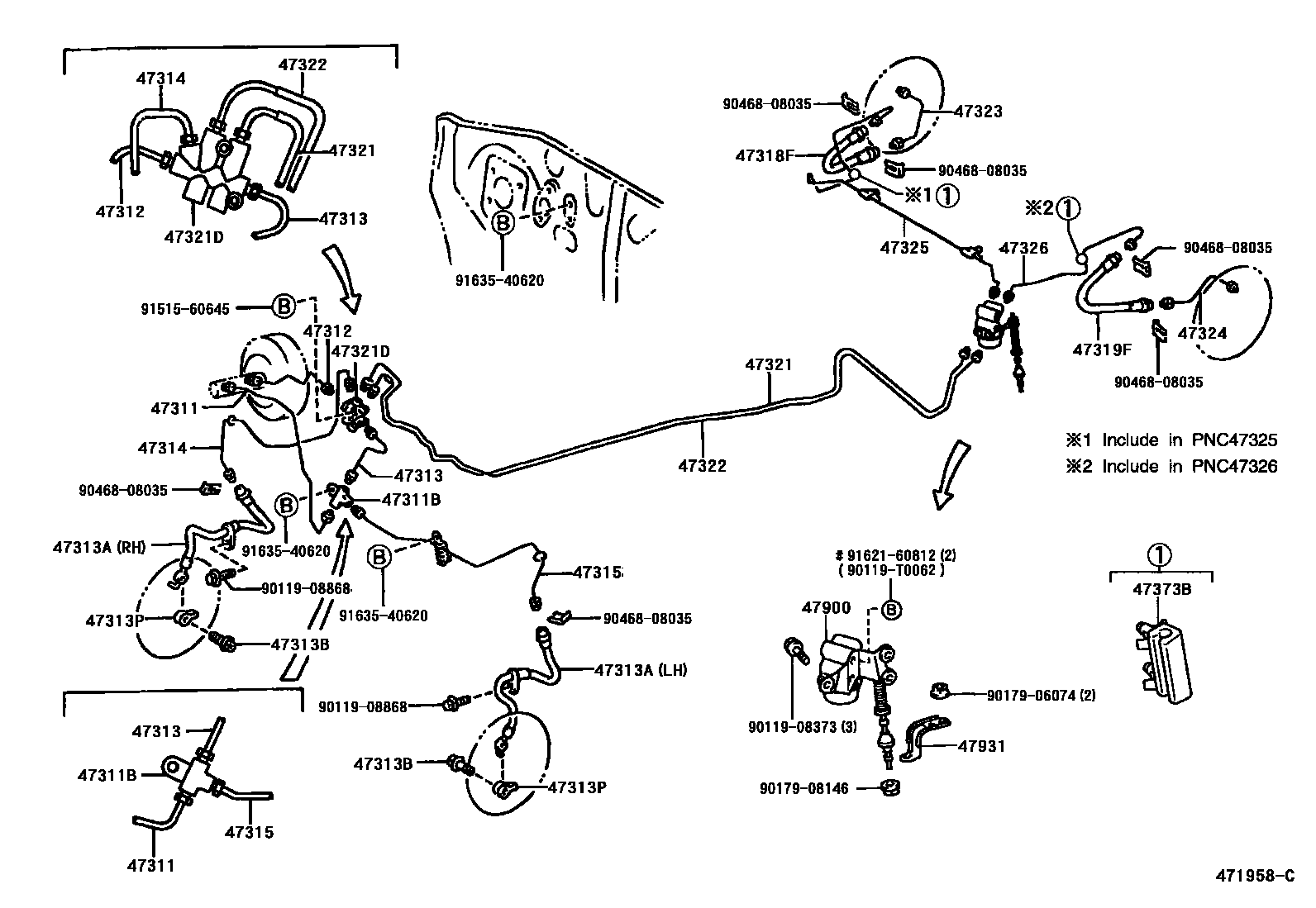

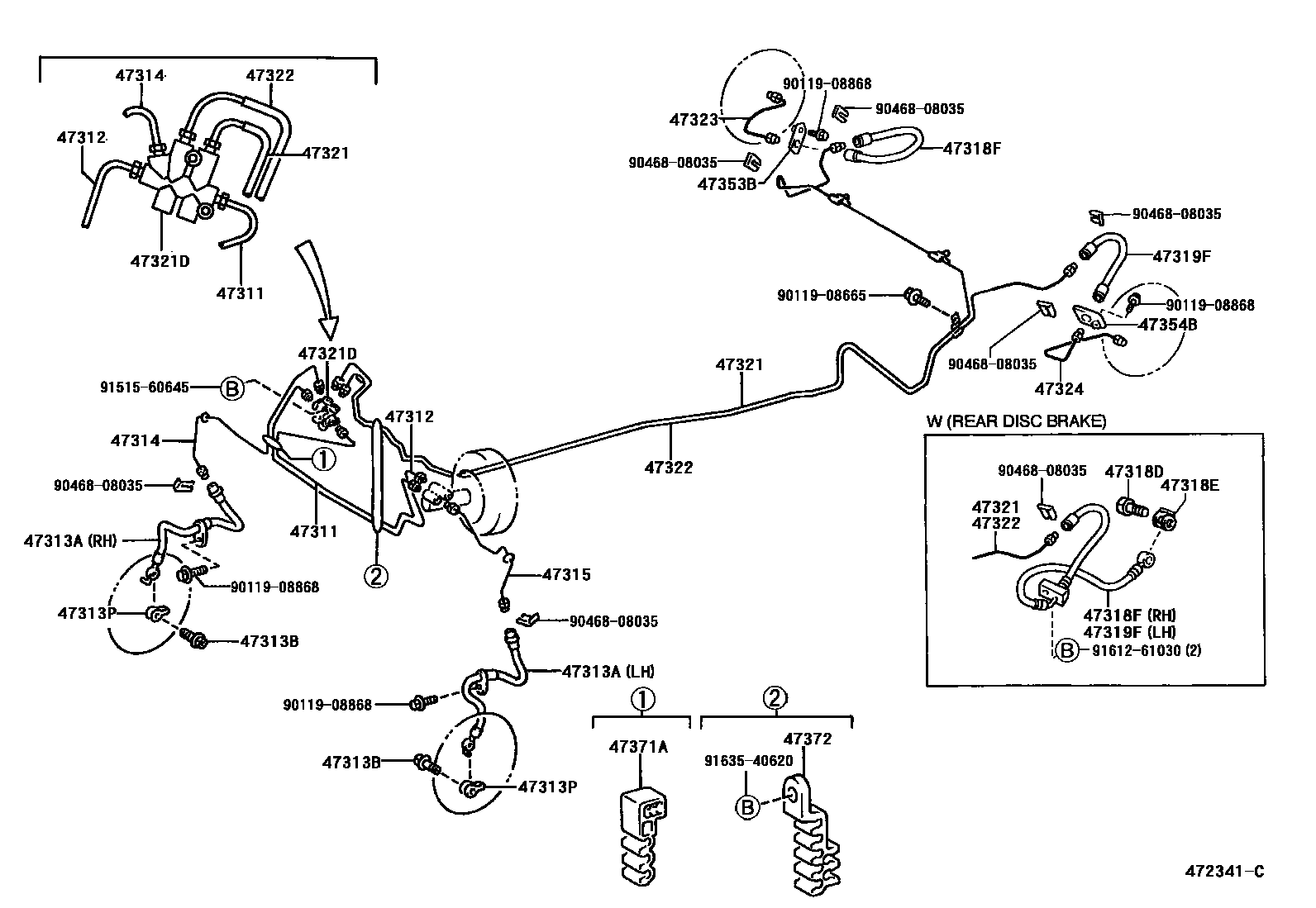

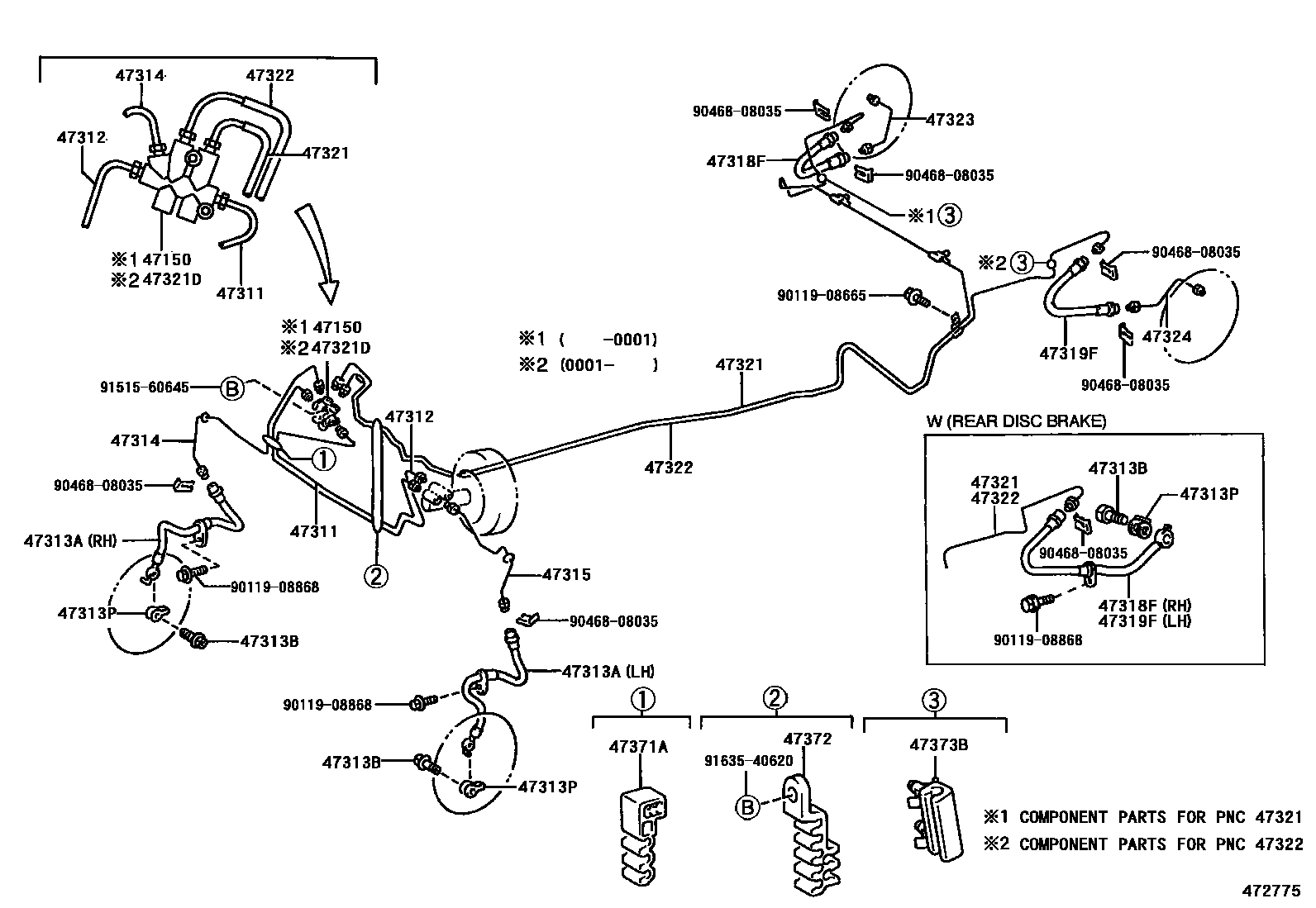

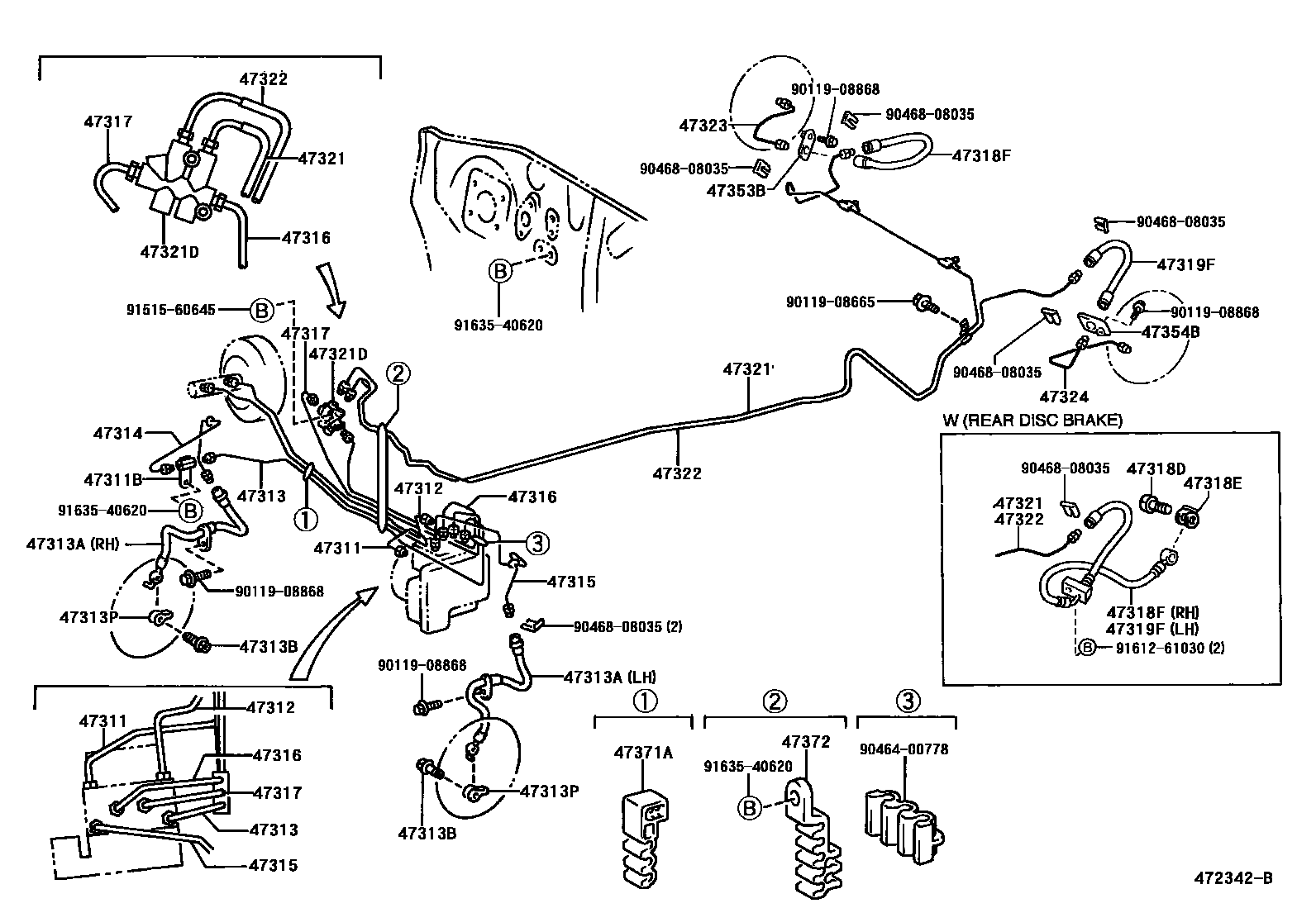

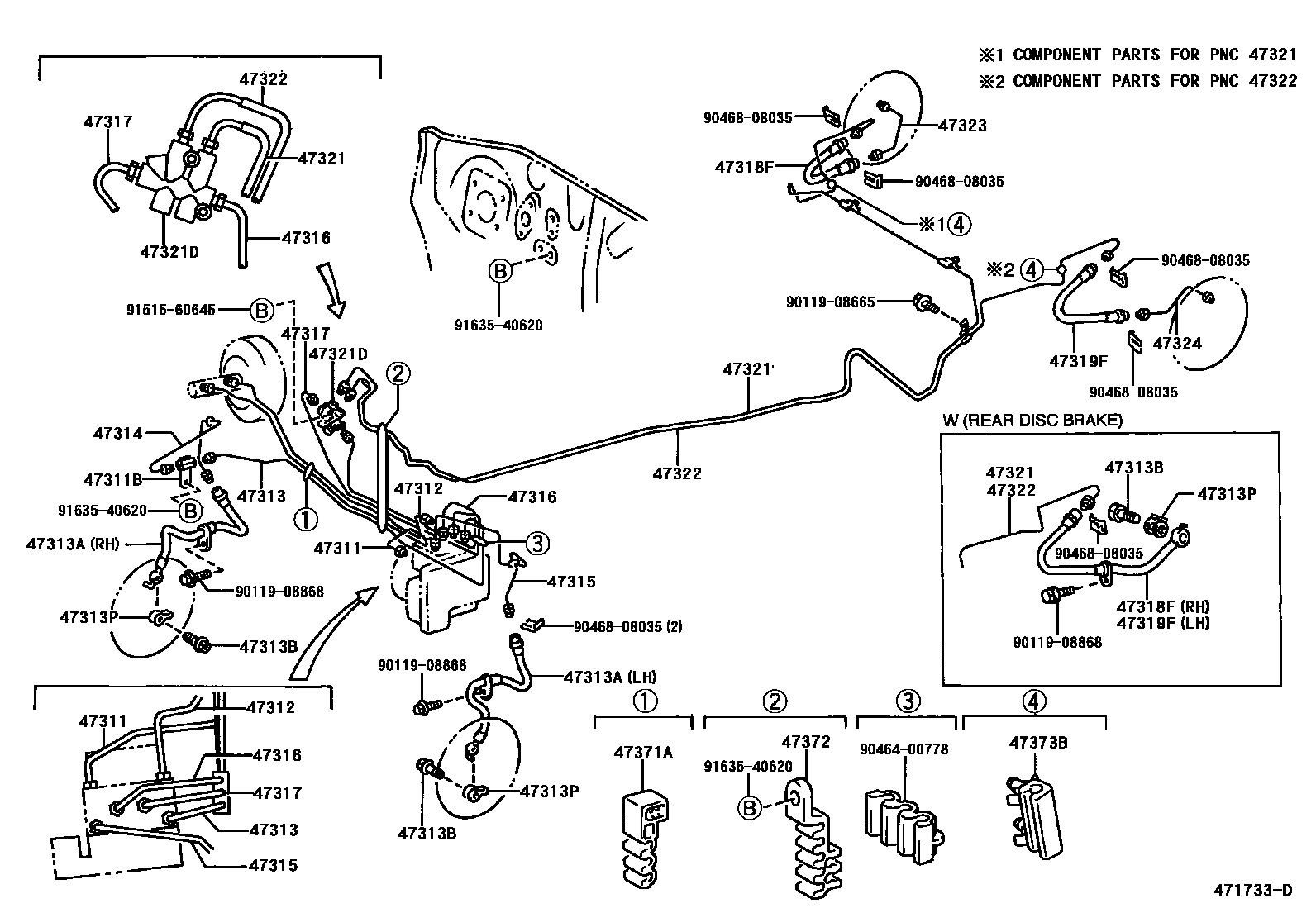

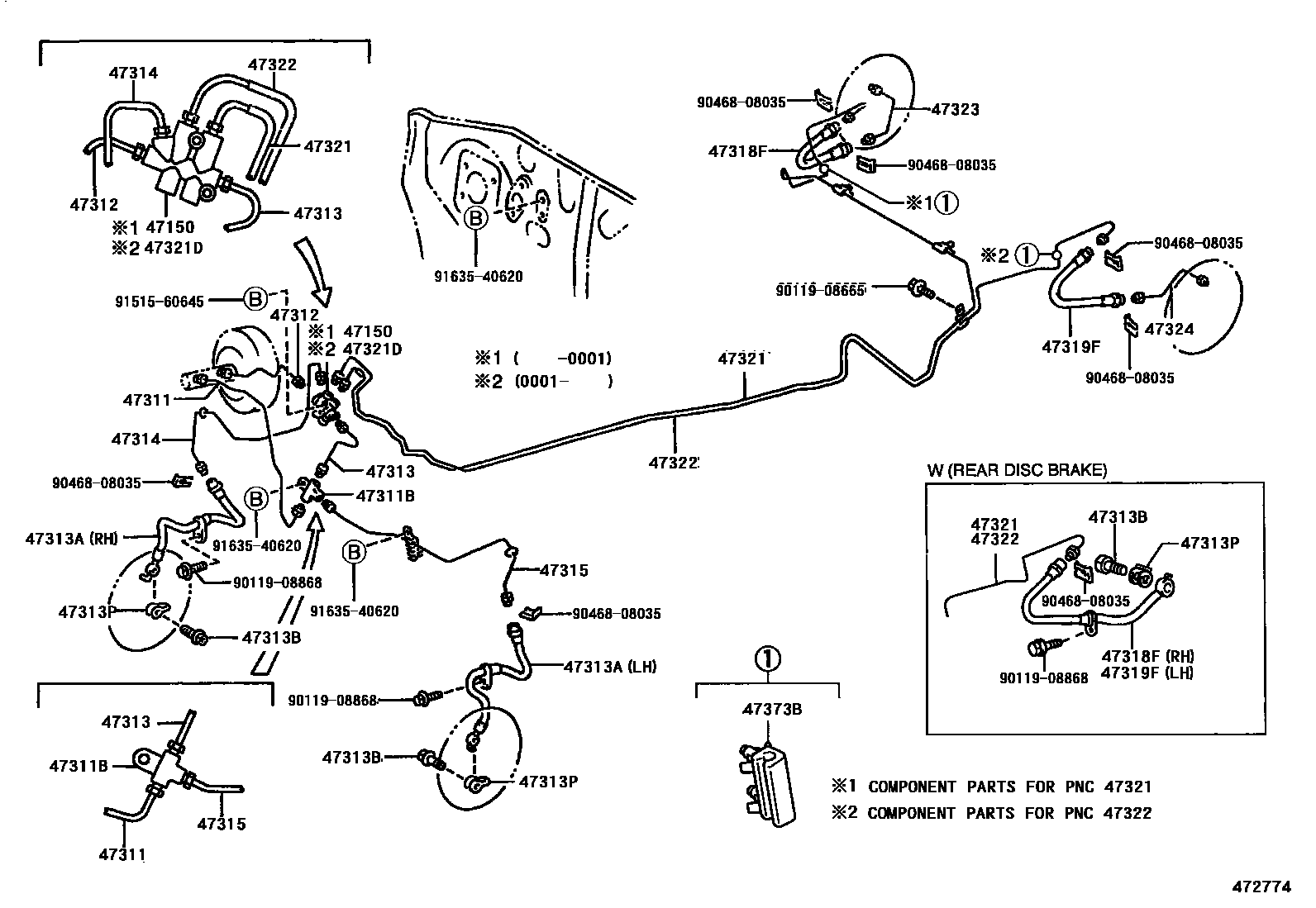

| 47311 | No. 1 front brake pipe | 47311-52010 · 47311-52011 · 47311-52012 · 47311-52020 · 47311-52021 · 47311-52022 · 47311-52030 · 47311-52031 · 47311-52040 · 47311-52041 · 47311-52042 · 47311-52061 · 47311-52110 · 47311-52111 · 47311-52120 · 47311-52130 · 47311-52140 · 47311-52150 |
| 47311B | No. 1 pipe joint (for front brake pipe) | 90412-10228 · 90412-10235 · 90413-10286 · 90413-10786 |
| 47312 | No. 2 front brake pipe | 47312-52010 · 47312-52011 · 47312-52020 · 47312-52021 · 47312-52030 · 47312-52031 · 47312-52040 · 47312-52041 · 47312-52061 · 47312-52120 · 47312-52130 · 47312-52140 |
| 47313 | No. 3 front brake pipe | 47313-52010 · 47313-52011 · 47313-52020 · 47313-52021 · 47313-52060 · 47313-52070 |
| 47313A | No. 1 front flexible hose | 90947-02A45 · 90947-02A46 · 90947-02C31 · 90947-02C32 · 90947-02D76 · 90947-02D77 |
| 47313B | Connector bolt (for front flex hose) | 90401-10058 |
| 47313P | Gasket (for front flex hose) | 47389-50020 |
| 47314 | No. 4 front brake pipe | 47314-52010 · 47314-52011 · 47314-52020 · 47314-52021 · 47314-52022 · 47314-52030 · 47314-52031 · 47314-52040 · 47314-52041 · 47314-52042 · 47314-52070 · 47314-52080 · 47314-52081 |
| 47315 | No. 5 front brake pipe | 47315-52010 · 47315-52011 · 47315-52020 · 47315-52021 · 47315-52030 · 47315-52031 · 47315-52032 · 47315-52040 · 47315-52041 · 47315-52060 · 47315-52061 · 47315-52070 · 47315-52071 · 47315-52080 · 47315-52081 |
| 47316 | No. 6 front brake pipe | 47316-52010 · 47316-52011 · 47316-52020 · 47316-52021 · 47316-52050 · 47316-52060 · 47316-52061 |
| 47317 | No. 7 front brake pipe | 47317-52010 · 47317-52011 · 47317-52020 · 47317-52021 · 47317-52050 · 47317-52060 · 47317-52061 |
| 47318D | Connector bolt (for rear flex hose) | 90401-10058 |
| 47318E | Gasket (for rear flex hose) | 47389-50020 |
| 47318F | Right rear flexible hose | 90947-02A47 · 90947-02C30 · 90947-02C35 · 90947-02C75 · 90947-02K02 |
| 47319F | Left rear flexible hose | 90947-02A47 · 90947-02C30 · 90947-02C36 · 90947-02C76 · 90947-02J38 |
| 47321 | No. 1 rear brake pipe | 47321-52010 · 47321-52011 · 47321-52012 · 47321-52070 · 47321-52091 · 47321-52101 · 47321-52200 |
| 47321D | No. 1 pipe joint (for rear brake pipe) | 90412-10140 · 90412-10640 · 90413-10293 · 90904-12088 |
| 47322 | No. 2 rear brake pipe | 47322-52010 · 47322-52011 · 47322-52012 · 47322-52070 · 47322-52091 · 47322-52101 · 47322-52120 |
| 47323 | No. 3 rear brake pipe | 47323-52020 · 47323-52021 · 47323-52022 · 47323-52090 |
| 47324 | No. 4 rear brake pipe | 47324-52020 · 47324-52021 · 47324-52022 · 47324-52080 |
| 47325 | No. 5 rear brake pipe | 47325-52011 · 47325-52012 |
| 47326 | No. 6 rear brake pipe | 47326-52011 · 47326-52012 |
| 47353B | No. 3 Flexible Hose Bracket | 47353-52010 |
| 47354B | No. 4 Flexible Hose Bracket | 47354-52010 |
| 47371A | No. 1 brake pipe clamp | 47371-52010 |
| 47372 | No. 2 brake pipe clamp | 47372-52010 |
| 47373B | No. 3 brake pipe clamp | 47371-52030 |
| 47374B | No. 4 brake pipe clamp | 90949-01A18 |
| 47900 | Load sensing valve assembly with spring | 47900-52020 · 47900-52030 · 47900-52050 · 47900-52090 |
| 47931 | Load sensing valve bracket | 47931-52010 |
