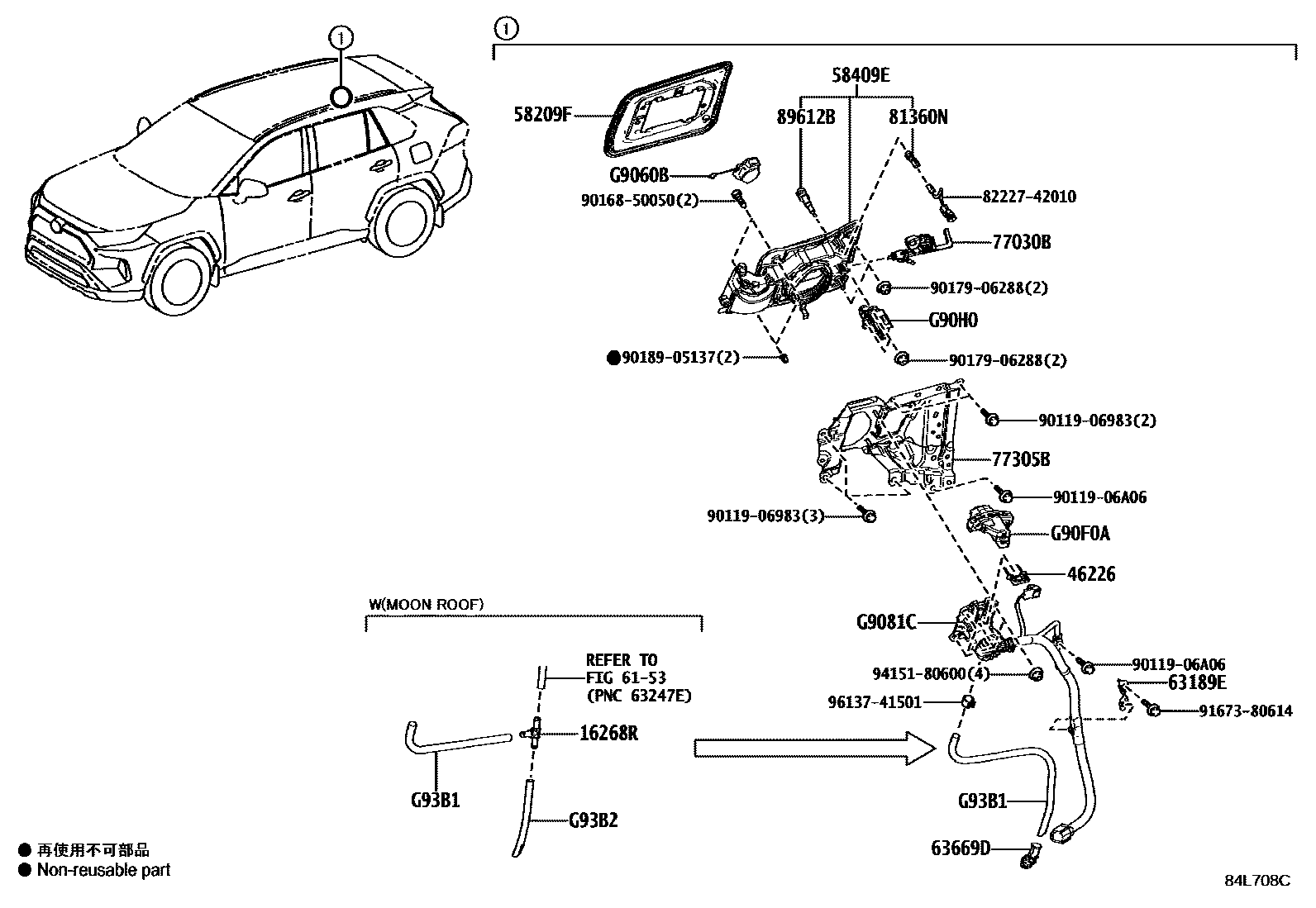

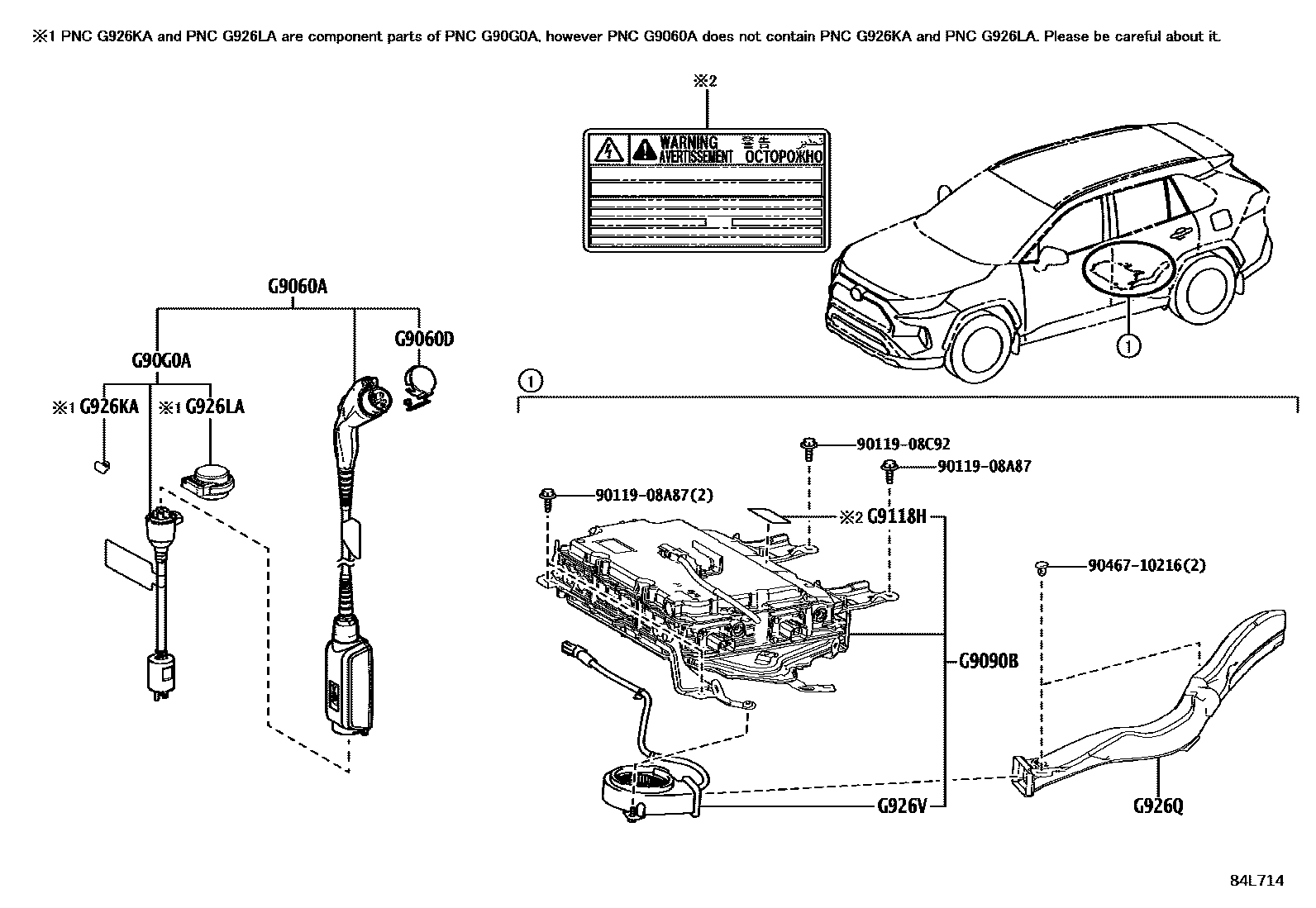

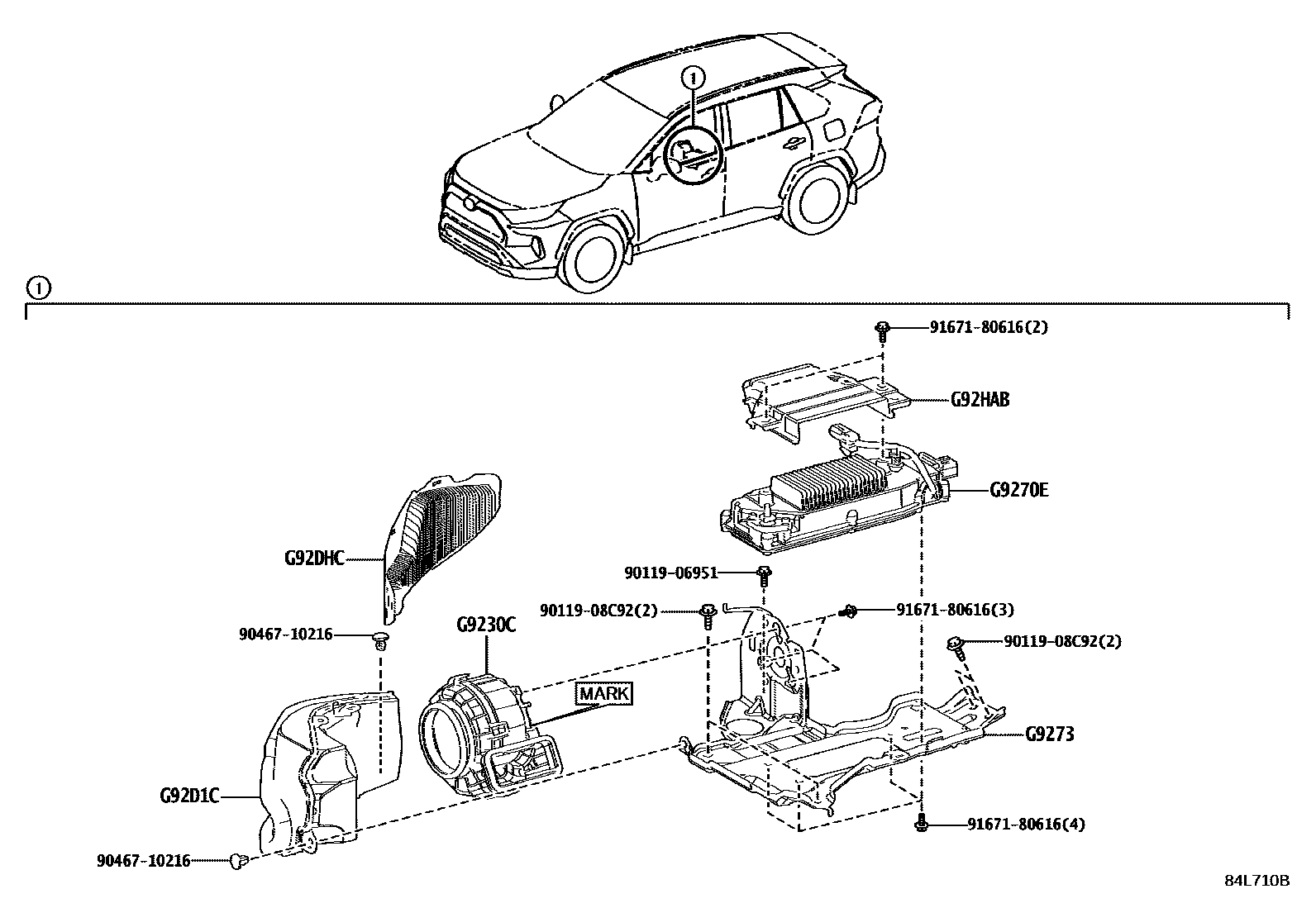

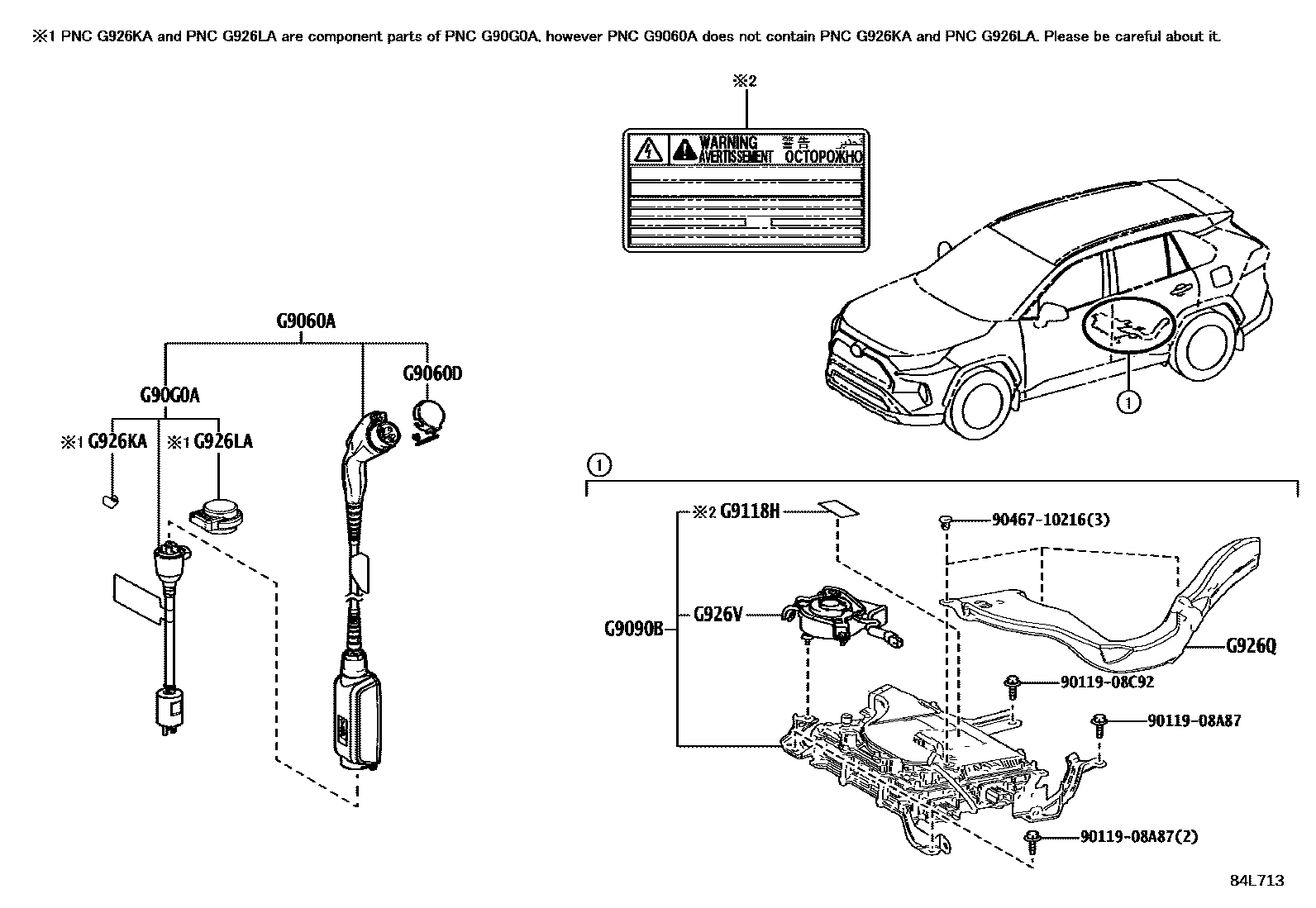

Toyota RAV4 EV充电器&DC/DC转换器 — Figure 8442
Toyota RAV4 EPC diagram 8442, EV充电器&DC/DC转换器, with 4 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16268R | TUYAU, DERIVATION D'EAU | 16268-37100 |
| 46226 | AXE, CONNECTEUR | 46226-47010 |
| 58209F | SOUS-ENSEMBLE COUVERCLE, OUVERTURE DE SERVICE DE LA BATTERIE | 58209-42050 |
| 58409E | SOUS-ENS. COUV., OUV.BLOC RAC. CAB. CHARGEUR BATTERIE | 58409-42010 · 58409-42011 |
| 63189E | PLAT. FIX. BLOC RAC. CABLAGE FAISC. FILS ELEC. | 63189-42011 |
| 63669D | OEILLET, FLEX VIDANGE | 63669-30040 |
| 77030B | ENSEMBLE SERRURE, CAPOT DE CHARGE AVEC MOTEUR | 77030-42040 |
| 77305B | SOUS-ENS. COUVERCLE, CHARGEUR VE | 77305-42010 |
| 81360N | ENS DE SPOT LUMINEUX | 81360-47010 |
| 89612B | RELEVEUR, POUSSEE | 89612-42010 |
| G9060A | Electric vehicle charger cable assembly | G9060-47130 · G9060-47411 |
| G9060B | COUVERCLE, CONNECTEUR | 82821-42230 |
| G9060D | CACHE, CABLE CHARGEUR VE | 82821-47650 |
| G9081C | CABLE, ENTREE DE CHARGEUR C.A. | G9081-42020 · G9081-42030 |
| G9090B | Electric vehicle charger assembly | G9099-42030 · G9099-42031 · G9099-42040 · G9099-42041 · G9099-42050 · G9099-42051 · G9099-42052 · G9099-42060 · G9099-42061 · G9099-42062 · G9099-42110 · G9099-42111 · G9099-42120 · G9099-42121 · G9099-42130 · G9099-42131 |
| G90F0A | ENS. VERR, CABLE CHARGEUR VE | G90F0-47090 |
| G90G0A | ENSEMBLE PRISE, CABLE CHARGEUR VEHICULE ELECTRIQUE | G90G0-47100 · G90G0-47120 |
| G90H0 | ENS. TEMOIN, COUVERCLE CHARGEUR VE | G90H0-78010 |
| G9118H | ETIQUETTE, PRECAUTION CONTROLEUR UNITE EV, NO.1 | G9118-76010 |
| G9230C | ENS. SOUFFLERIE, REFR CONVERTISSEUR CC/CC | G9230-33050 · G9230-42020 · G92E0-42010 |
| G926KA | CLE, PRISE DE CABLE DE CHARGEUR VE | G926K-47020 |
| G926LA | CACHE, PRISE DE CABLE DE CHARGEUR VE | G926L-47020 |
| G926Q | CONDUITE, CHARGEUR VE | G926Z-42010 · G926Z-42020 · G926Z-42021 |
| G926V | VENTILATEUR, REFROIDISSEMENT CHARGEUR | G926V-42010 · G926V-42020 |
| G9270E | DC/DC converter assembly | G9270-40010 · G9270-42060 |
| G9273 | SUPPORT, CONVERTISSEUR CONTINU/CONTINU | G9273-42010 |
| G92D1C | CONDUITE, ADM CONVERTISSEUR CC/CC, NO.1 | G92D1-42010 |
| G92DHC | FILTRE, ADM CONVERTISSEUR CC/CC, NO.1 | G92DH-42010 |
| G92HAB | CONDUITE, ECHAP REFR CONVERTISSEUR CC/CC | G92HA-42010 |
| G93B1 | FLEXIBLE, VIDANGE CONNECTEUR CHARGE EV, NO.1 | G93B1-42010 · G93B1-42020 |
| G93B2 | FLEXIBLE, VIDANGE CONNECTEUR CHARGE EV, NO.2 | G93B2-42010 |
