Toyota RAV4 仪表 — Figure 8301
Toyota RAV4 EPC diagram 8301, 仪表, with 2 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

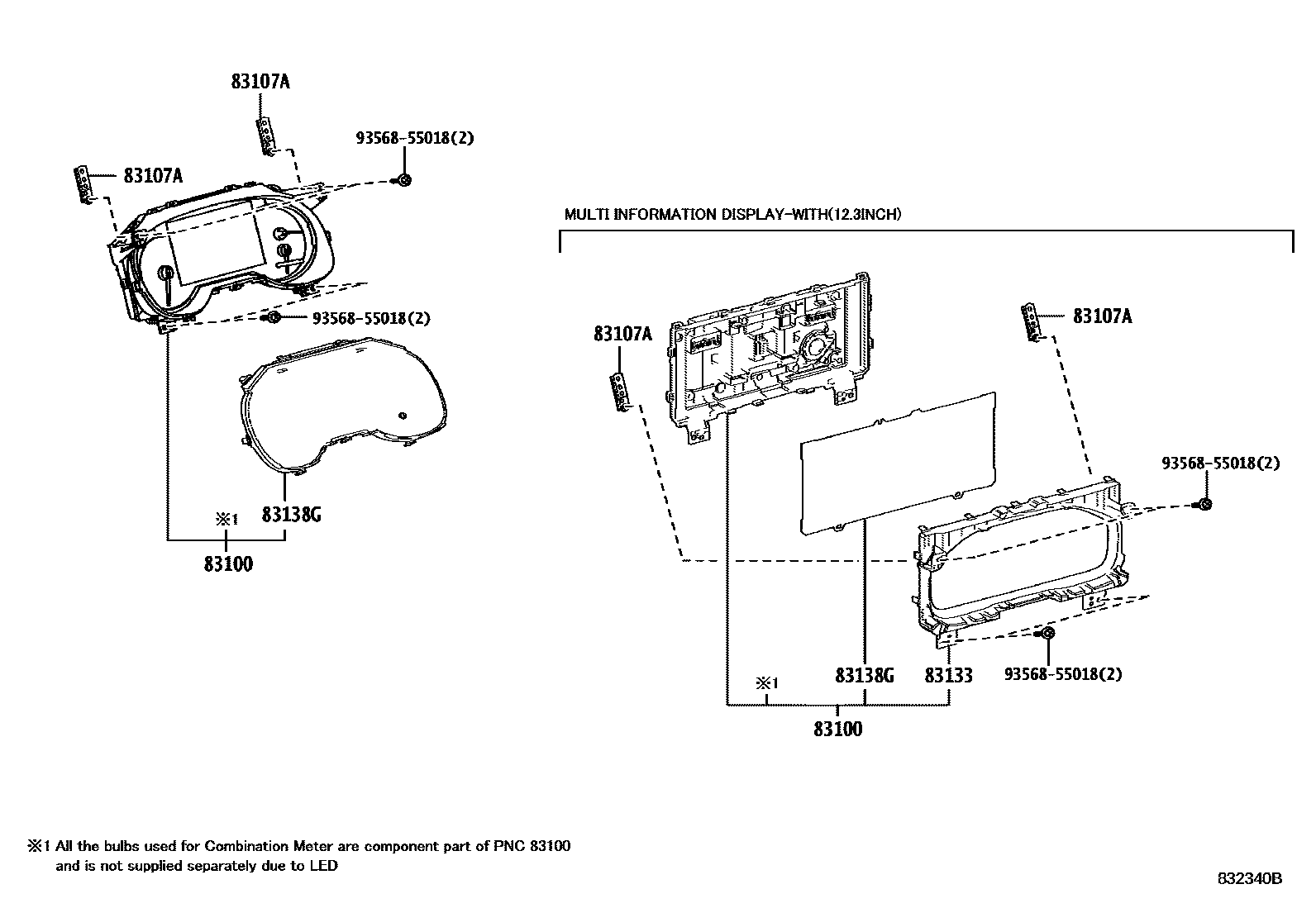

| 83100 | Combined instrument assembly | 83800-42N60 · 83800-42N80 · 83800-4AA00 · 83800-4AA10 · 83800-4AD80 · 83800-4AD81 · 83800-4AD82 · 83800-4AD90 · 83800-4AD91 · 83800-4AD92 · 83800-4AD93 · 83800-4AE00 · 83800-4AE01 · 83800-4AE02 · 83800-4AE10 · 83800-4AE11 · 83800-4AE12 · 83800-4AE13 · 83800-4AE90 · 83800-4AE91 · 83800-4AE92 · 83800-4AK80 · 83800-4AK81 · 83800-4AK82 |
| 83107A | SOUS-ENS. SUPPORT, INSTR, NO.1 | 83107-42010 |
| 83108 | Instrument rearview mirror sub-assembly | 83108-42030 · 83108-42060 · 83108-42080 · 83108-42100 · 83108-42101 |
| 83133 | Combined instrument panel No. 1 | 83811-4AB40 |
| 83138G | Instrument cluster glass | 83852-42Y10 · 83852-4AB40 |
| 83163A | PLAQUE, MIROIR COMBINE INSTRUMENTS | 83163-42030 · 83163-42060 |
